【国家标准(GB)】 控制微电机型号命名方法

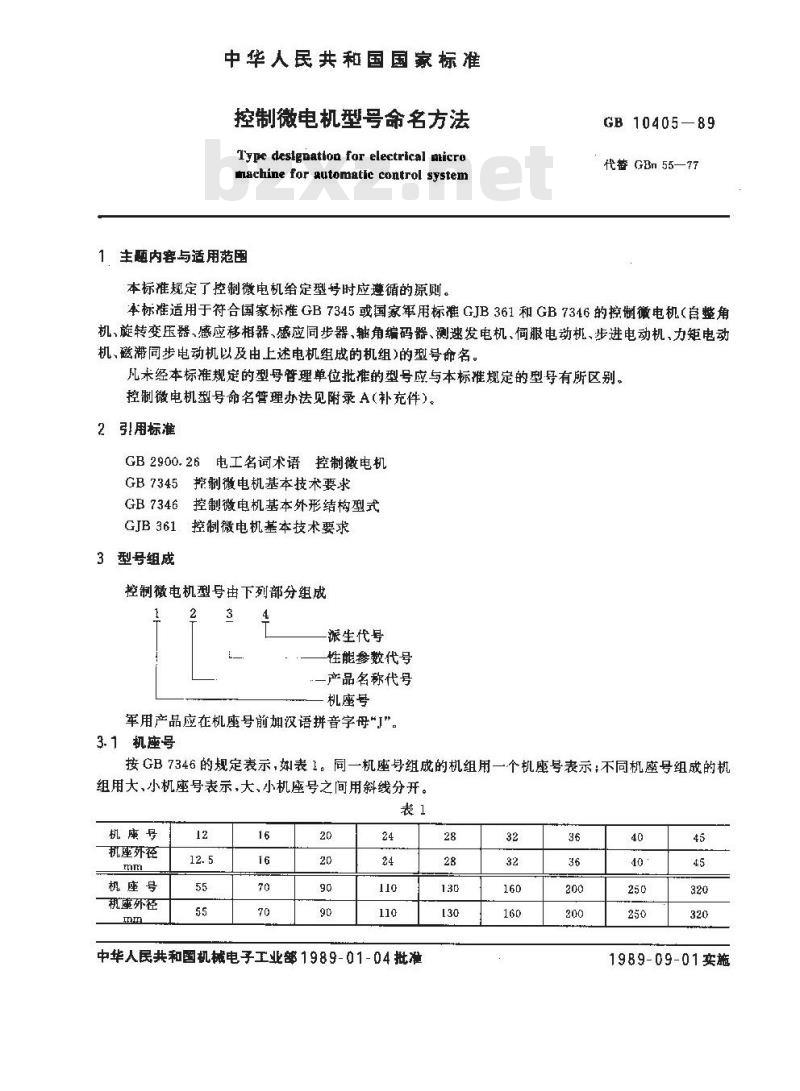

中华人民共和国国家标准
控制微电机型号命名方法
Type designation for electrical micranachine for automatic control system1主题内容与适用范围
本标准规定了控制微电机给定型号时应遵循的原则。GB10405—89
代替 GBn 55—77
本标准适用于符合国家标准GB7345或国家军用标准GJB361和GB7346的控制微电机（自整角机、旋转变压器、感应移相器、感应同步器、轴角编码器、测速发电机、伺服电动机、步进电动机、力矩电动机、磁滞同步电动机以及由上述电机组成的机组)的型号命名。凡未经本标准规定的型号管理单位批的型号应与本标准规定的型导有所区别。控制微电机型号命名管理办法见附录A（补充件）。2引用标准
GB2900.26电工名词术语控制微电机GB7345控制微电机基本技术要求GB7346控制微电机基本外形结构型式GJB361控制微电机基本技术要求3型号组成
控制微电机型号由下列部分组成2
派生代号
性能参数代号
产品名称代号
机座号
军用产品应在机座号前加汉语拼音字母\J”3.1机座号
按GB7346的规定表示，如表1。同一机座号组成的机组用一个机座号表示；不同机座号组成的机组用大、小机座号表示，大、小机座号之间用斜线分开。表1
机座号
机座外径
机座号
机压外径
中华人民共和国机械电子工业部1989-01-04批准28
1989-09-01实施

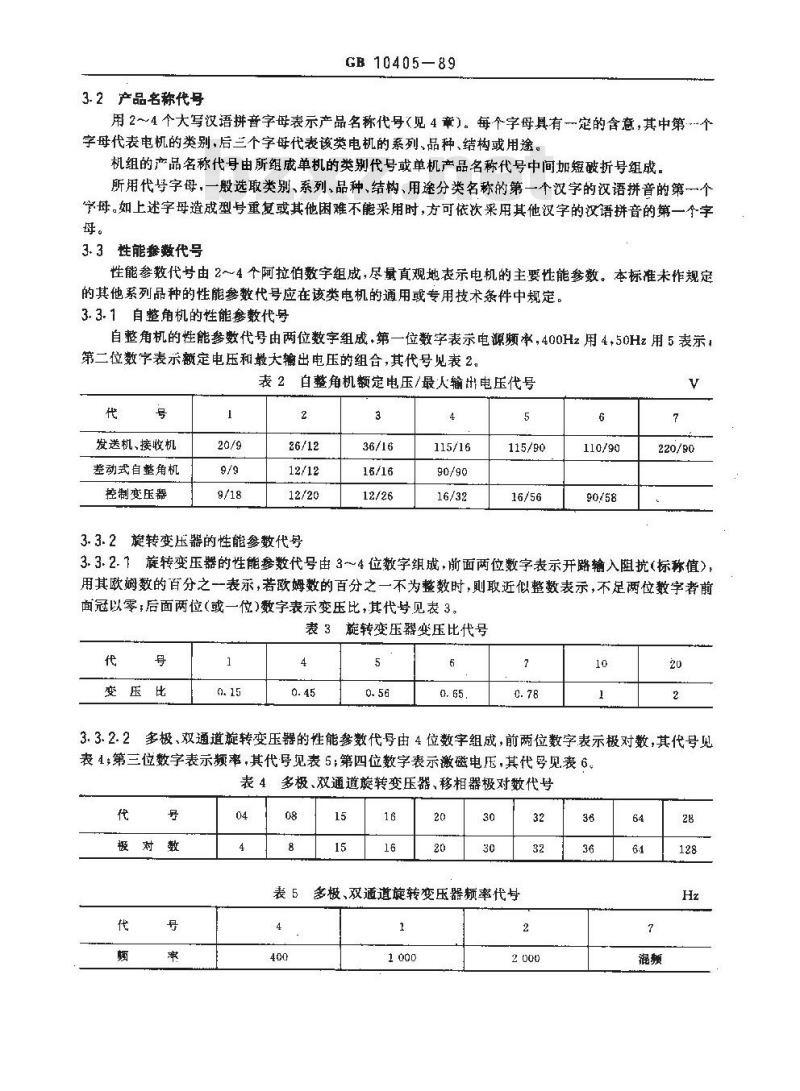

3.2产品名称代号
GB10405-89
用2～4个大写汉语拼音字母表示产品名称代号（见4章）。每个字母具有定的含意，其中第个字母代表电机的类别、后三个字母代表该类电机的系列、品种、结构或用途。机组的产品名称代号由所组成单机的类别代号或单机产品名称代号中间加短破折号组成所用代号字母，一般选取类别、系列、品种、结构、用途分类名称的第一个汉字的汉语拼音的第一个母。如上述字母造成型号重复或其他困难不能采用时，方可依次采用其他汉字的汉语拼音的第一个字母。
3.3性能参数代号
性能参数代号由2～4个阿拉伯数字组成，尽量直观地表示电机的主要性能参数。本标准未作规定的其他系列品种的性能参数代号应在该类电机的通用或专用技术条件中规定，3.3.1自整角机的性能参数代号
自整角机的性能参数代号由两位数字组成，第一位数字表示电源频率，400Hz用4，50Hz用5表示，第二位数字表示额定电压和最大输出电压的组合，其代号见表2。表2自整角机额定电压/最人输出电压代号代
发送机、接收机
差动式自整角机
控制变压器
3.3.2旋转变压器的性能参数代号3
115/16
115/90
110/90
220/90
3.3.2.1旋转变压器的性能参数代号由34位数字组成，前面两位数字表示开路输入阻抗（标称值），用其欧姆数的百分之一表承，若欧姆数的百分之一不为整数时，则取近似整数表示，不足两位数字者前面冠以零，后面两位（或一位)数字表示变压比，其代号见表3，表3旋转变压器变压比代号
变压比
3.3.2.2多极、双通道旋转变压器的性能参数代号由4位数字组成，前两位数字表示极对数，其代号见表4；第三位数字表示频率，其代号见表5；第四位数字表示激磁电压，其代号见表6。多极、双通道旋转变压器、移相器极对数代号表4
极对数
多极、双通道旋转变压器频率代号4
激磁电压
GE10405-89

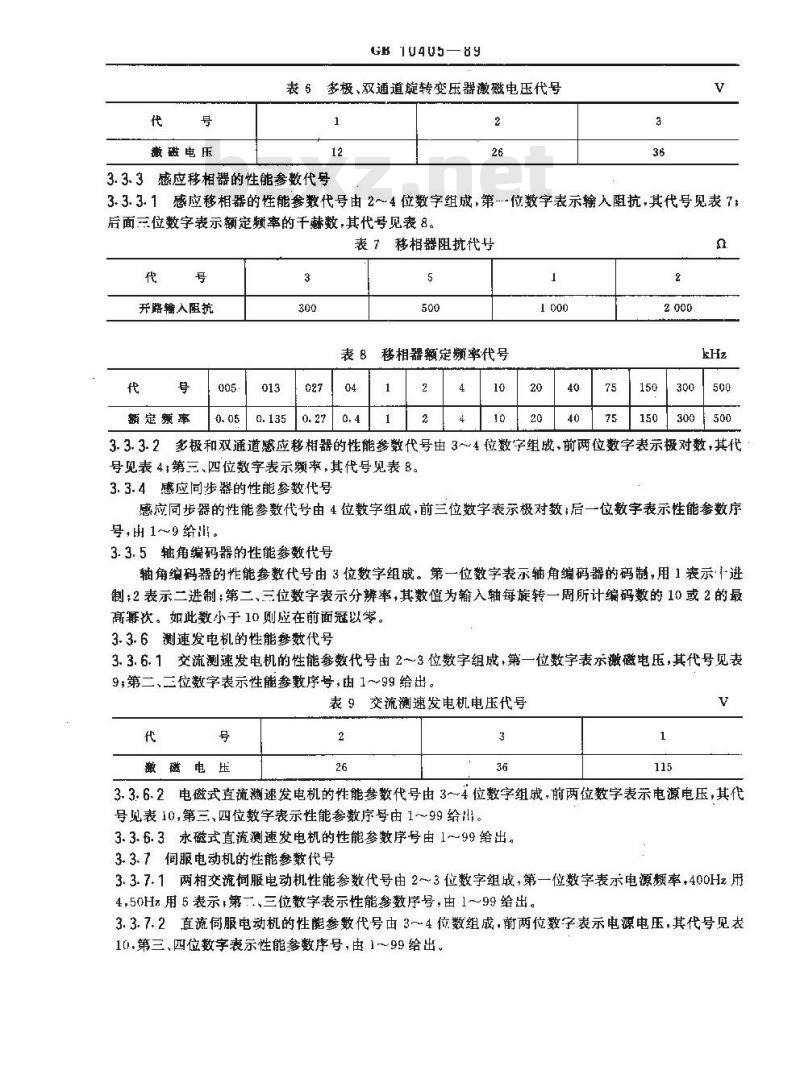

表6多极、双通道旋转变压器激磁电压代号1
3.3.3感应移相器的性能参数代号2
3.3.3.1感应移相器的性能参数代号由2～4位数字组成，第-~位数字表示输入阻抗，其代号见表7；后面三位数字表示额定频率的干赫数，其代号见表8。表？移相器阻抗代号
开路输入阻抗
额定癫率
移相器额定额率代号
3.3.3.2多极和双通道感应移相器的性能参数代号由3～4位数字组成，前两位数字表示极对数，其代号见表41第三、四位数字表示频率，其代号见表8。3.3.4感应同步器的性能参数代号感应同步器的性能参数代号由4位数字组成，前三位数字表示极对数：后一位数字表示性能参数序号，出1～9给山。
3.3.5轴角编码器的性能参数代号轴角编码器的性能参数代号由 3 位数字组戒。第一位数字表示轴角编码器的码制,用 1表示进制2表示二进制；第二、三位数字表示分辨率，其数值为输入轴每旋转一周所计编码数的10或2的最高暴次。如此数小于10则应在前面冠以零。3.3.6测速发电机的性能参数代号3.3.6.1交流测速发电机的性能参数代号由 2～3位数字组成，第一位数字表示激磁电压，其代号见表9第二、二位数字表示性能参数序号，由 1～99给出。表9交流测速发电机电压代号
激磁电压
3.3.6.2电磁式直流测速发电机的性能参数代号由 3~4位数字组成，前两位数字表示电源电压，其代号见表10,第三、四位数字表示性能参数序号由1～99给出。3.3.6.3永磁式直流测速发电机的性能参数序号由1～99给出。3.3.7伺服电动机的性能参数代号3.3.7.1两相交流间服电动机性能参数代号由2~3位数字组成，第一位数字表示电源频率，400Hz用4,50H 用5表示 第二,三位数字表示性能参数序号，由 1~99 给出。3.3.7.2直流伺服电动机的性能参数代号由3～4位数组成，前两位数字表示电源电压，其代号见衣10.第三,四位数字表示性能参数序号，由1~99给出。我
电源电压
GB10405—89

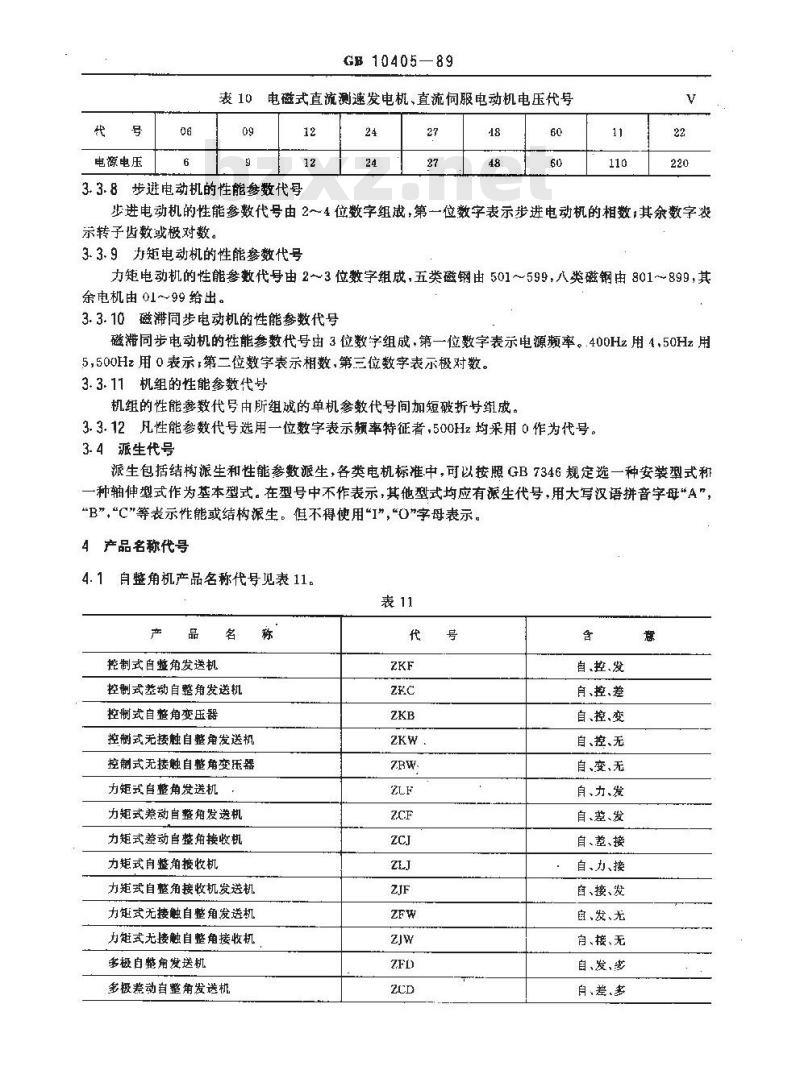

电磁式直流测速发电机、直流伺服电动机电压代号12
3.3.8步进电动机的性能参数代号24
步进电动机的性能参数代号由2~4位数字组成，第一位数字表示步进电动机的相数，其余数字表示转子齿数或极对数。
3.3.9力矩电动机的性能参数代号力矩电动机的性能参数代号由2~3位数字组成，五类磁钢由501~599，八类磁钢由801~899，其余电机由01～99给出。
3.3.10磁滞同步电动机的性能参数代号磁滞同步电动机的性能参数代号由3位数字组成，第一位数字表示电源频率。.400Hz用4.50Hz用5，500Hz用0表示，第二位数字表示相数，第三位数字表示极对数。3.3.11机组的性能参数代号
机组的性能参数代号由所组的单机参数代号间加短破折号组成。3.3.12凡性能参数代号选用一位数字表示频率特征者，500Hz均采用0作为代号。3.4派生代号
派生包括结构派生和性能参数派生，各类电机标准中，可以按照GB7346规定选一种安装型式利一种轴伸型式作为基本型式。在型号中不作表示，其他型式均应有派生代号，用大写汉语拼音字母“A\，“B”，“C”等表示性能或结构派生。但不得使用\I\，“O\字母表示。4产品名称代号
4.1自整角机产品名称代号见表11表11
产品名称
挖制式自整角发送机
控制式差动自整角发送机
控制式自整角变压器
控制式无接触自整角发送机
控制式无接触自整角变压器
力矩式自整角发送机
力矩式差动自整角发送机
力矩式差动自整角接收机
力矩式自整角接收机
力矩式自整角接收机发送机
力矩式无接触自整角发送机
力矩式无接触自整角接收机
多极白整角发送机
多极差动自整角发送机
自、控、发
育、控、差
自、控、变
自、控、无
自、变、无
自、力、发
自、差、发
自、垫、接
自、力、接
自、接、发
自、发、
有、接、无
自、发、梦
自、差、多
多极自整角变压器
双通过自整角发送机
双通道差动自整角发送机
双通道自整角变压器
控制力矩式自整角机

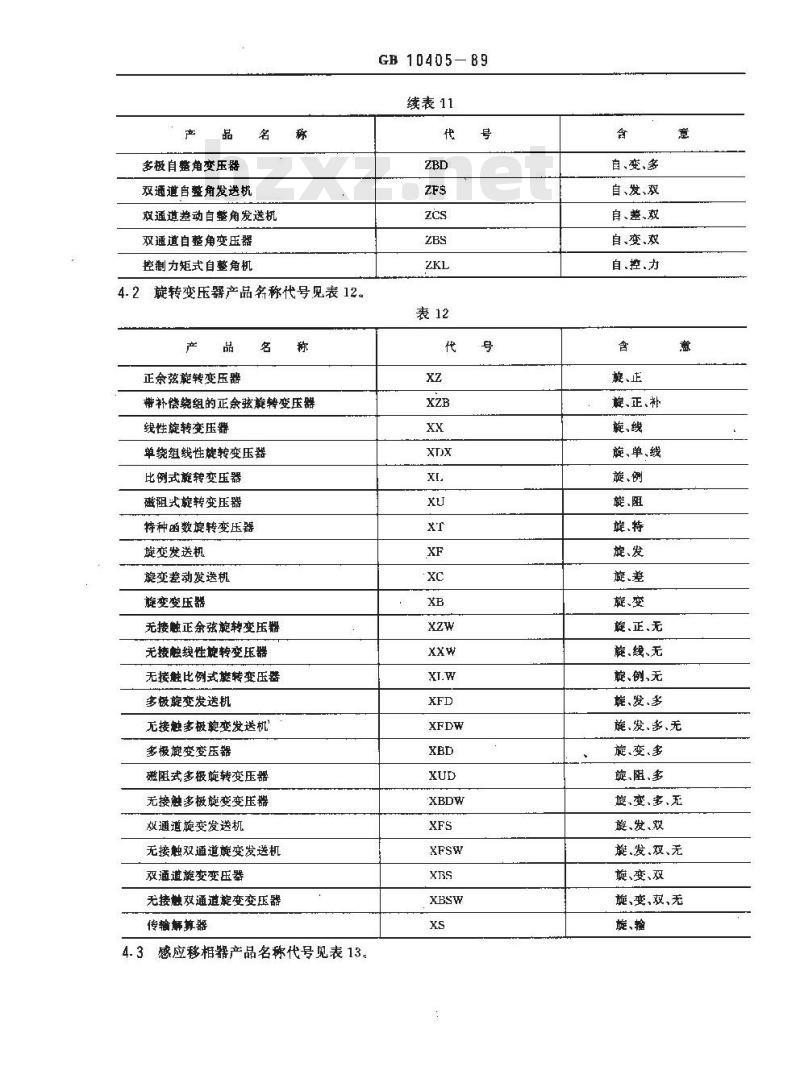

4.2旋转变压器产品名称代号见表12产品名称
正余弦旋转变压器
带补偿组的正余弦转变压器
线性旋转变压器
单绕组线性旋转变压器
比例式旋转变压器
磁阻式旋转变压器
特种函数旋转变压器
旋变发送机
旋变差动发送机
旋变变压器
无接触正余弦旋转变压器
无接触线性赖转变压器
无接触比例式转变压器
多极旋变发送机
无接触多极旋变发送机
多极旋变变压器
磁阻式多极旋转变压器
无按触多极旋变变压器
双通道旋变发送机
无接触双通道旋变发送机
双通道旋变变压器
无接触双通道旋变变压器
传输解算器
4.3感应移相器产品名称代号见表13GB10405-89
续表 11
自、变多
自、发、双
自、差、双
自、变、双
自、控、力
旋、正
靛、正、补
旋、线
旋、单、线
旋、例
旋、阻
旋、特
旋、发
旋、差
旋、变
旋、正、无
、线、无
靛、例、无
蛇、发、多
旋、发、多、无
旋、变.多
旋、、多
旋、变、多、无
旋、发、双
旋、发、双、无
旋、变、双
旋、变、孜、无
旋、输
感应移相器
带补偿绕组感应移相器
多极感应移相器
无接触多极感应移相器
无接触感应移相器
带补偿绕组无接融感应移相器
双通道感应移相器
无接触双通道感应移相器
4感应同步器产品名称代号见表14。4.4
产品名称
旋转式感应同步器
直线式感应同步器
参轴角编码器产品名称代号见表15。4.5
产品名称
电容式轴角编码器
接触式轴角编码器
涡流式轴角编码器
磁栅式轴角编码器
光摄式轴角编码器
测速发电机产品名称代号见表16。产品名称
电磁式直流测速发电机
脉冲測速发电机
水磁式直流测速发电机
永磁式低速直流测速发电机
鼠笼转子异步测速发电机
空心杯转子异步测速发电机
空心杯转子低速异步测速发电机比率型空心杯转子测速发电机
积分型空心杯转子测速发电机
GB10405-89
代購号
移、感
移、感、补
移、多
移、多、无
移、无
移、补、无
移、双
移、双、无
盛、旋
码、容
码、接
码、涡
码、磁
码、光
测、电
测、脉
测、水、低
测、空
测、空、低
测、空、比
测,空、积
产品名称
阻尼型空心杯转子测速发电机
感应子式测速发电机
直线测速发电机
无刷直流测速发电机
4.7伺服电动机产品名称代号见表17。产品名称
电磁式直流伺服电动机
永磁式直流伺服电动机
空心杯电枢永磁式直流伺服电动机无槽电枢直流伺服电动机
线绕盘式电权直流伺服电动机
印制绕组有随伺服电动机
无制直流何服电动机
鼠笼转子两相伺服电动机
空心杯转子两相伺服电动机
线绕转子两相伺服电动机
直线伺服电动机
4.8步进电动机产品名称代号见表18。产品名称
电磁式步进电动机
永磁式步进电动机
感应平式水磁步进电动机
磁阻式步进电动机
印刷统组步进电动机
直线步进电动机
滚切步进电动机
4.9力矩电动机产品名称代号见表19。产品名称
电磁式直流力矩电动机
永磁式直流力矩电动机（铝镍钻）GB 10405—89
续表16
溅、空、
测、感
測、线
测、无
间、永
、永、空
伺、尤、梧
伺、线、盘
伺、印
侗、无
伺、直、线
步、电
步、水
步、水、感
步、避
步、印
步、滚
产品名称
永磁式直流力矩电动机（铁氧体）永磁式直流力矩电动机（稀土）无刷直流力超电动机
鼠笼转子交流力矩电动机
空心林转子交流力矩电动机
有限转角力矩电动机
GB 10405
续表19
4.10磁滞同步电动机产品名称代号见表20表20
产品名称
内转子式磁滞同步电动机
外转子式磁滞同步电动机
双速磁带同步电动机
多速磁滞同步电动机
磁阻式磁滞同步电动机
永磁式磁滞同步电动机
4.11机组产品代号见表21。
产品名称
白整角施变机组
交流伺眼测速机组
直流间服测速机组
交流服力矩机组
直流力短测速机组
5型号示例
5. 1自整角机
额定电压12V
最大输出电压26V
电源频率400Hz
控制式白整角变压器
机座外径28mm
力、永、铁
力.永，稀
力、无
力、笼
力、空
力、限、角
同、滞
同、滞、外
同、滞、双
同、浠、多
同、滞、微
同、滞、永
自、旋
伺、測
桐,直,测
伺、力
力、测
5.2旋转变压器
5. 3双通遂族转变压器
5.4感应移相器
5. 5多极感应移相器
5.6轴角编码器
GB 10405-89
额定电压115V
最大输出电压16V
电源频率400Hz
力矩式自整角接收机
机座外径36mm
军品标志
变压比0. 65
开路输入阻抗2002
-正余弦旋转变压器
机座外径45mm
激磁电压36V
频率400Hz
32对极
-双通道旋变发送机
机座外径110mm
性能或结构第一个派生品种
额定频率0.4kHz
开路输人阻抗10000
感应移相器
机座外径 28mm
额定频率2kHz
32对极
多极感应移相器
机座外径 110mm
分辨率为103
十进制
接触式轴角编码器
机座外径70mm
5.7交流测速发电机
5.8两相交流伺服电动机
5.9步进电动机
5.10力矩电动机
5.11磁滞同步电动机
5.12机组
CB 10405—89
性能参数第--个品种
激磁电压36V
空心杯转子异步测速发电机
机座外径55mm
性能参数第二个品种
电源频率400Hz
鼠笼转子两相伺服电动机
机座外径55mm
转子齿数40齿
磁阻式步进电动机
机座外径 70mm
铝镍钻五类磁钢
性能参数第四个品种
永磁式直流力矩电动机
机座外径55mm
三对极
内转子式磁滞同步电动机
机座外径 55mm
测速机电源电压115V，第一个品种伺服机频率50Hz，第一个品种
交流伺服-测速机组
机组的何服机机座外径70mm测速机机座外径55mmGB 10405
附录A
控制微电机型号命名管理办法
（补充件）
A1符合GB7345或GJB361和GB7346中规定的各类控制微电机的通用或专用技术条件的产品可按本管理办法申请型号命名。
A2控制微电机的型号命名由中国电子技术标准化所负责统·管理。A3控制微电机产品在试制完成后，准备定型之前方可申请型号。A4各」、所和院校等生产的控制徽电机申请型号时应按附录B填写“控制微电机产品型号命名中谱表》一式五份，并根据本标准的规定，提出建议型号，送电子技术标推化所统一给定型号。A5电子技术标准化所接到申请表以后，应在十五天内将确定的型号书面颁发执行，并通知型号申请单位和各部门标准化管理单位。A6在型号登记中，发现重号，技术参数类似等问题时，由电子技术标准化所按本标准规定及金国微电机标准化技术委员会的决定子以协调，如存在疑难时，通知有关单位协商解决。A7电子技术标准化所应定期发布型号分配统计表。AB申请产品型号时应按有关规定交纳管理经费。附录B
控制微电机产品型号命名申请表（补充件）
控制微电机产品型号命名申请表管理单位编号此内容来自标准下载网
申请单位
申请单位编号
产品名称
产品型号
产品性能参数外形
安装尺寸及结构特
征(或外形图)等
管理单位给定名称
申请单位建议名称
管理单位给定型号
申请单位建议型号
产品定型申请报告编号
（益章）
（盖章）
本标准中全国锁电机标雅化技术委员会楼出本作由国管北心广资贵也期，
本标准主要初人黄大精社共中来
