【国家标准(GB)】 视频安防监控系统工程设计规范

GB50395-2007视预安防监控系统1设计询中华人民共和国国家标准
视频安防监控系统工程设计规范Code of design for video monitoring systemGB50395-2007
主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2007年8月1日

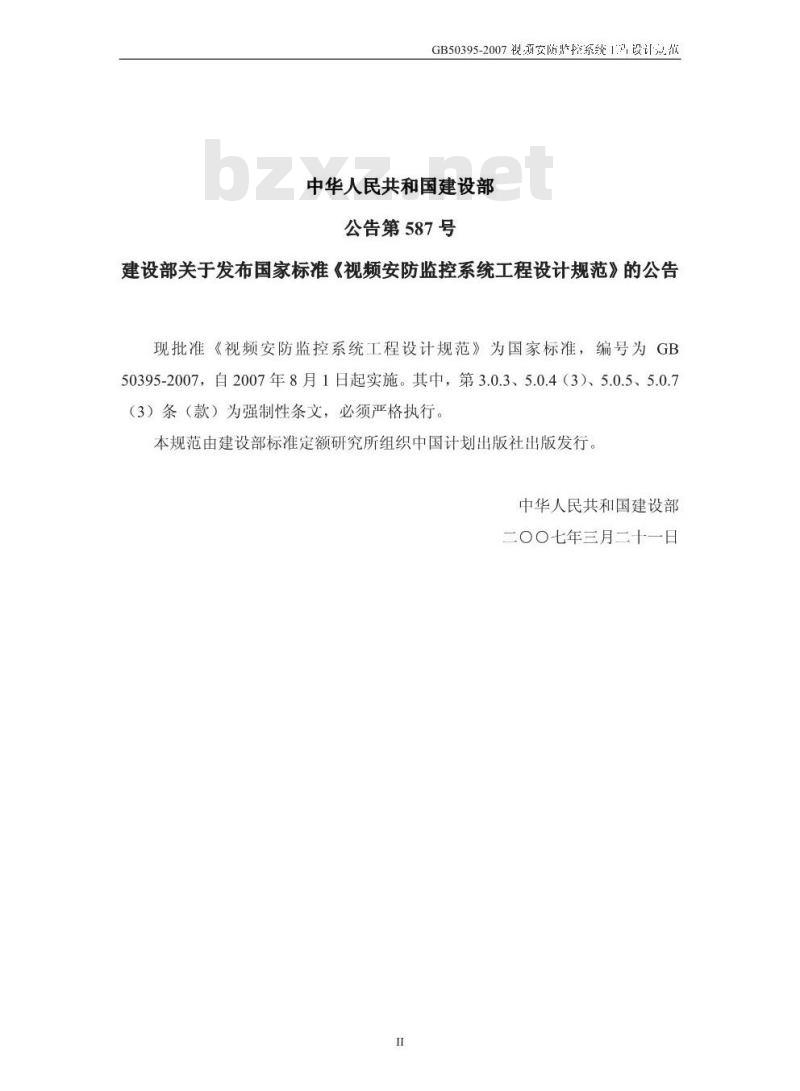

GB50395-2007视预安防监控系统1设计范中华人民共和国建设部
公告第587号
建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB50395-2007，自2007年8月1日起实施。其中，第3.0.3、5.0.4（3）、5.0.5、5.0.7（3）条（款）为强制性条文，必须严格执行。本规范由建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部
二O〇七年三月二十一日

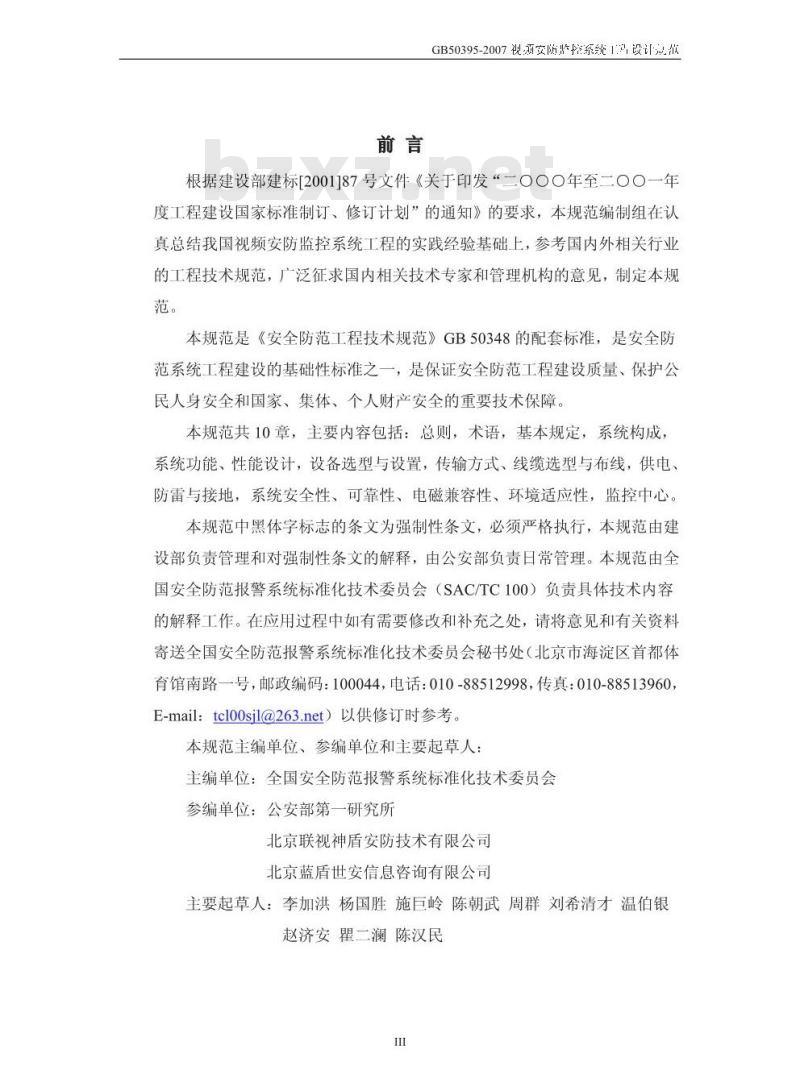

GB50395-2007视预安防监控系统1设计动范根据建设部建标[2001]87号文件《关于印发“二○○○年至二O○一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。本规范由全国安全防范报警系统标准化技术委员会（SAC/TC100）负责具体技术内容的解释工作。在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处（北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010-88512998，传真：010-88513960E-mail：[email protected]）以供修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：全国安全防范报警系统标准化技术委员会参编单位：公安部第一研究所
北京联视神盾安防技术有限公司北京蓝盾世安信息咨询有限公司主要起草人：李加洪杨国胜施巨岭陈朝武周群刘希清才温伯银赵济安翟二澜陈汉民

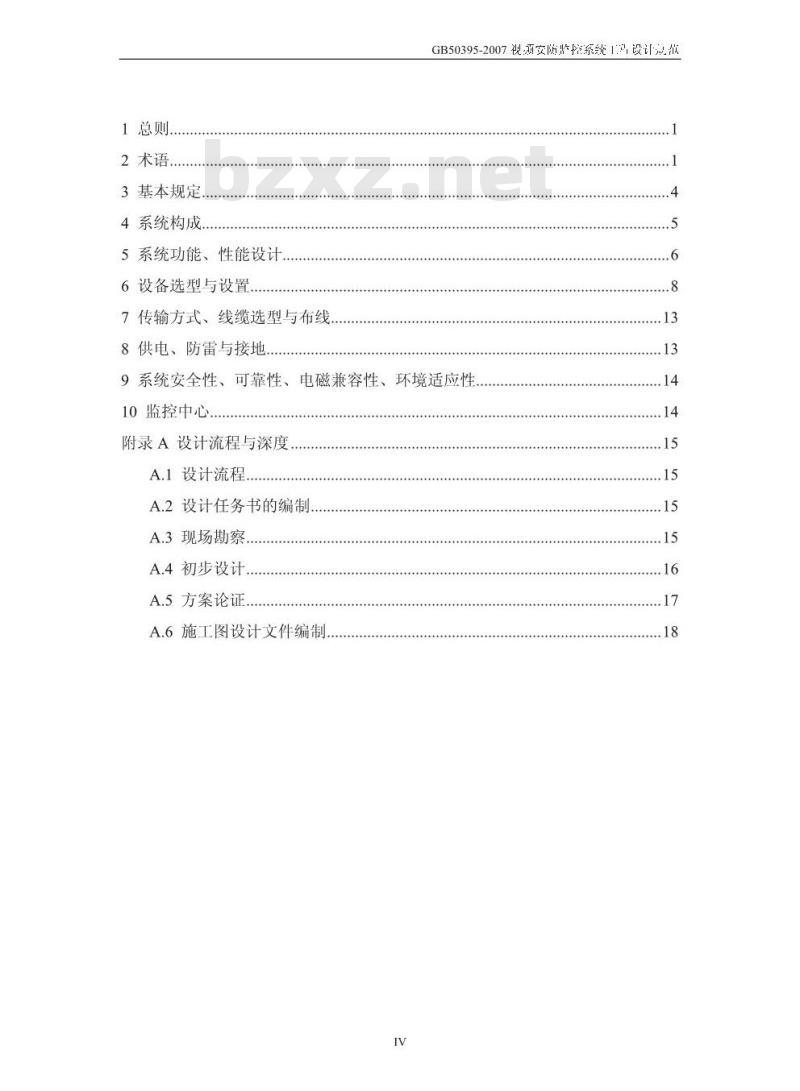

3基本规定
4系统构成。
5系统功能、性能设计.
6设备选型与设置
7传输方式、线缆选型与布线，
8供电、防雷与接地.
GB50395-2007视预安防监控系统1设计范6
9系统安全性、可靠性、电磁兼容性、环境适应性10监控中心：
附录A设计流程与深度，
A.1设计流程
A.2设计任务书的编制.
A.3现场勘察..
A.4初步设计
A.5方案论证，
A.6施工图设计文件编制

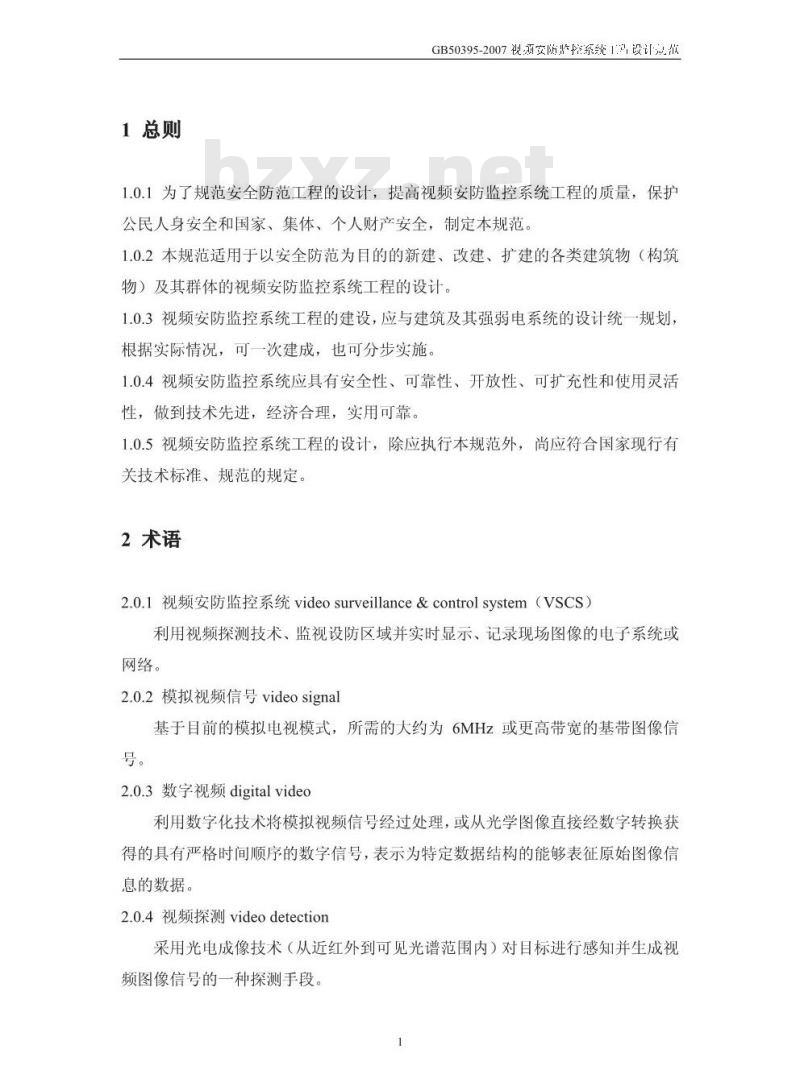

1总则
GB50395-2007视预安防监控系统1设计动范1.0.1为了规范安全防范工程的设计，提高视频安防监控系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物（构筑物）及其群体的视频安防监控系统工程的设计。1.0.3视频安防监控系统工程的建设，应与建筑及其强弱电系统的设计统一规划，根据实际情况，可一次建成，也可分步实施，1.0.4视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。1.0.5视频安防监控系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。
2术语
2.0.1视频安防监控系统videosurveillance&controlsystem（VSCS）利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
2.0.2模拟视频信号videosignal基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基带图像信号。
2.0.3数字视频digitalvidec
利用数字化技术将模拟视频信号经过处理，或从光学图像直接经数字转换获得的具有严格时间顺序的数字信号，表示为特定数据结构的能够表征原始图像信息的数据。
2.0.4视频探测videodetectior
采用光电成像技术（从近红外到可见光谱范围内）对目标进行感知并生成视频图像信号的一种探测手段。
2.0.5视频监控videomonitoringGB50395-2007视预安防监控系统1设计动范利用视频手段对目标进行监视和信息记录。2.0.6视频传输videotransport
利用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备的过程。2.0.7前端设备front-enddevice在本规范中，指摄像机以及与之配套的相关设备（如镜头、云台、解码驱动器、防护罩等）。
2.0.8视频主机videocontroller/switcher通常指视频控制主机，它是视频系统操作控制的核心设备，通常可以完成对图像的切换、云台和镜头的控制等。2.0.9数字录像设备digitalvideorecorder（DVR）利用标准接口的数字存储介质，采用数字压缩算法，实现视（音）频信息的数字记录、监视与回放的视频设备。数字录像设备俗称数字录像机，又因记录介质以硬盘为主，故又称硬盘录像机。
2.0.10分控branchconsole
在监控中心以外设立的控制终端设备。2.0.11模拟视频监控系统analogvideosurveillancesystem除显示设备外的视频设备之问以端对端模拟视频信号传输方式的监控系统，2.0.12数字视频监控系统digitalvideosurveillancesystem除显示设备外的视频设备之间以数字视频方式进行传输的监控系统。由于使用数字网络传输，所以文称网络视频监控系统。2.0.13环境照度environmentalillumination反映目标所处环境明暗（可见光谱范围内）的物理量，数值上等于垂直通过单位面积的光通量。
2.0.14图像质量picturequality是指图像信息的完整性，包括图像顿内对原始信息记录的完整性和图像顿连续关联的完整性。它通常按照如下的指标进行描述：像素构成、分辨率、信噪比、2
原始完整性等。
2.0.15原始完整性originalintegralityGB50395-2007视预安防监控系统1设计动范在本规范中，专指图像信息和声音信息保持原始场景特征的特性，即无论中间过程如何处理，最后显示／记录／回放的图像和声音与原始场景保持一致，即在色彩还原性、灰度级还原性、现场目标图像轮廓还原性（灰度级）、事件后继顺序、声音特征等方面均与现场场景保持最大相似性（主观评价）的程度。2.0.16实时性realtime
一般指图像记录或显示的连续性（通常指顿率不低于25fps的图像为实时图像）；在视频传输中，指终端图像显示与现场发生的同时性或者及时性，它通常由延迟时间表征。
2.0.17图像分辨率pictureresolution人眼对电视图像细节辨认清晰程度的量度，在数值上等于在显示平面水平扫描方向上，能够分辨的最多的目标图像的电视线数2.0.18图像数据格式videodataformat指数字视频图像的表示方法，用像素点阵序列来表征。2.0.19数字图像压缩digitalcompressionforvideo利用图像空间域、时间域和变换域等分布特点，采用特殊的算法，减少表征图像信息几余数据的处理过程。2.0.2o视频音频同步synchronizationofvideoandaudio视频显示的动作信息与音频的对应的动作信息具有一致性。2.0.21报警图像复核videochecktoalarm当报警事件发生时，视频监控系统调用与报警区域相关图像的功能。2.0.22报警联动actionwithalarm报警事件发生时，引发报警设备以外的相关设备进行动作（如报警图像复核、照明控制等）。
2.0.23视频移动报警videomovingdetection利用视频技术探测现场图像变化，一旦达到设定阈值即发出报警信息的一种报警手段。
2.0.24视频信号丢失报警videolossalarm3
GB50395-2007视预安防监控系统1设计动询当接收到视频信号的峰峰值小于设定阈值（视频信号丢失）时给出报警信息的功能，
3基本规定
3.0.1视频安防监控系统工程设计应符合国家现行标准《安全防范工程技术规范GB50348和《视频安防监控系统技术要求》GA/T367的相关规定。3.0.2视频安防监控系统工程的设计应综合应用视频探测、图像处理/控制/显示/记录、多媒体、有线/无线通讯、计算机网络、系统集成等先进而成熟的技术，配置可靠而适用的设备，构成先进、可靠、经济、适用、配套的视频监控应用系统。
3.0.3视频安防监控系统中使用的设备必须符合国家法律法规和现行强制性标准的要求，并经法定机构检验或认证合格。3.0.4系统的制式应与我国的电视制式一致。3.0.5系统兼容性应满足设备互换性要求，系统可扩展性应满足简单扩容和集成的要求。
3.0.6视频安防监控系统工程的设计应满足以下要求：1不同防范对象、防范区域对防范需求（包括风险等级和管理要求）的确认；2风险等级、安全防护级别对视频探测设备数量和视频显示/记录设备数量要求；对图像显示及记录和回放的图像质量要求：3监视目标的环境条件和建筑格局分布对视频探测设备选型及其设置位置的要求；
4对控制终端设置的要求；
5对系统构成和视频切换、控制功能的要求；6与其他安防子系统集成的要求；7视频（音频）和控制信号传输的条件以及对传输方式的要求。3.0.7视频安防监控系统工程的设计流程与深度应符合附录A的规定。设计文件应准确、完整、规范。
4系统构成
GB50395-2007视预安防监控系统1设计范4.0.1视频安防监控系统包括前端设备、传输设备、处理/控制设备和记录/显示设备四部分。
4.0.2根据对视频图像信号处理/控制方式的不同，视频安防监控系统结构宜分为以下模式：
1、简单对应模式：监视器和摄像机简单对应（图4.0.2-1）摄像机工
控制设备
处理/控制
视频记录设备上
监视器
显示/记录
图4.0.2-1简单对应模式
2、时序切换模式：视频输出中至少有一路可进行视频图像的时序切换（图4.0.2-2)。
摄像机
时序切
摄像机
遥控摄像机
遥控摄像机bZxz.net
处理/控制
视频记录设备
显示/记录
图4.0.2-2时序切换模式
监视器
监视器
3、矩阵切换模式：可以通过任一控制键盘，将任意一路前端视频输入信号切换到任意一路输出的监视器上，并可编制各种时序切换程序（图4.0.2-3）。4、数字视频网络虚拟交换/切换模式：模拟摄像机增加数字编码功能，被称作网络摄像机，数字视频前端也可以是别的数字摄像机。数字交换传输网络可以是以太网和DDN、SDH等传输网络。数字编码设备可采用具有记录功能的DVR或视频服务器，数字视频的处理、控制和记录措施可以在前端、传输和显示的任何环节实施（图4.0.2-4）。
摄像机
摄像机
遥控摄像机
遥控摄像机
腰像机
摄像机
遥控摄像机
遥控摄像机
摄像机
摄像机
遥控摄像机
遥控摄像机
网络摄像机
GB50395-2007视预安防监控系统1设计范1
监视器
控制键盘
分控键盘
多媒体
计算机
处理/控制
视频记录设备
监视器
监视器监视器
分控1
分控M
显示/记录
图4.0.2-3矩阵切换模式
数字视颁音额记录装置
监视器
图4.0.2-4
5系统功能、性能设计
控制键盘
控制/管
理终端
监视器
监视器
分控1
监视器监视器监视器
分控键盘
处理/控制
分控L
显示/记录
数字视频网络虚拟交换/切换模式5.0.1视频安防监控系统应对需要进行监控的建筑物内（外）的主要公共活动场所、通道、电梯（厅）、重要部位和区域等进行有效的视频探测与监视，图像显6
示、记录与回放。
GB50395-2007视预安防监控系统1设计动范5.0.2前端设备的最大视频（音频）探测范围应满足现场监视覆盖范围的要求，摄像机灵敏度应与环境照度相适应，监视和记录图像效果应满足有效识别目标的要求，安装效果宜与环境相协调，5.0.3系统的信号传输应保证图像质量、数据的安全性和控制信号的准确性，5.0.4系统控制功能应符合下列规定：1、系统应能手动或自动操作，对摄像机、云台、镜头、防护罩等的各种功能进行遥控，控制效果平稳、可靠。2、系统应能手动切换或编程自动切换，对视频输入信号在指定的监视器上进行固定或时序显示，切换图像显示重建时间应能在可接受的范围内。3、矩阵切换和数字视频网络虚拟交换/切换模式的系统应具有系统信息存储功能，在供电中断或关机后，对所有编程信息和时间信息均应保持。4、系统应具有与其他系统联动的接口。当其他系统向视频系统给出联动信号时，系统能按照预定工作模式，切换出相应部位的图像至指定监视器上，并能启动视频记录设备，其联动响应时间不大于4s。5、辅助照明联动应与相应联动摄像机的图像显示协调同步。6、同时具有音频监控能力的系统宜具有视频音频同步切换的能力7、需要多级或异地控制的系统应支持分控的功能8、前端设备对控制终端的控制响应和图像传输的实时性应满足安全管理要求。
5.0.5监视图像信息和声音信息应具有原始完整性。5.0.6系统应保证对现场发生的图像、声音信息的及时响应，并满足管理要求。5.0.7图像记录功能应符合下列规定：1、记录图像的回放效果应满足资料的原始完整性，视频存储容量和记录/回放带宽与检索能力应满足管理要求。2、系统应能记录下列图像信息：1）发生事件的现场及其全过程的图像信息2）预定地点发生报警时的图像信息；3）用户需要掌握的其他现场动态图像信息7
GB50395-2007视预安防监控系统1设计动尚3、系统记录的图像信息应包含图像编号/地址、记录时的时间和日期。4、对于重要的固定区域的报警录像宜提供报警前的图像记录。5、根据安全管理需要，系统应能记录现场声音信息。5.0.8系统监视或回放的图像应清晰、稳定，显示方式应满足安全管理要求。显示画面上应有图像编号/地址、时间、日期等。文字显示应采用简体中文。电梯轿厢内的图像显示宜包含电梯轿厢所在楼层信息和运行状态的信息。5.0.9具有视频移动报警的系统，应能任意设置视频警戒区域和报警触发条件。5.0.10在正常工作照明条件下系统图像质量的性能指标应符合以下规定：1、模拟复合视频信号应符合以下规定：视频信号输出幅度：1Vp-p，土3dBVBS实时显示黑白电视水平清晰度：≥400TVL实时显示彩色电视水平清晰度：≥270TVL回放图像中心水平清晰度：≥220TVL黑白电视灰度等级：≥8
随机信噪比：36dB
2、数字视频信号应符合以下规定：单路画面像素数量：≥352×288（CIF）单路显示基本顿率：≥25fps
数字视频的最终显示清晰度应满足本条第1款的要求。3、监视图像质量不应低于《民用闭路监视电视系统工程技术规范》GB50198-1994中表4.3.1-1规定的四级，回放图像质量不应低于表4.3.1-1规定的三级；在显示屏上应能有效识别目标。6设备选型与设置
6.0.1摄像机的选型与设置应符合以下规定：1、为确保系统总体功能和总体技术指标，摄像机选型要充分满足监视目标的环境照度、安装条件、传输、控制和安全管理需求等因素的要求。2、监视目标的最低环境照度不应低于摄像机靶面最低照度的50倍。8
