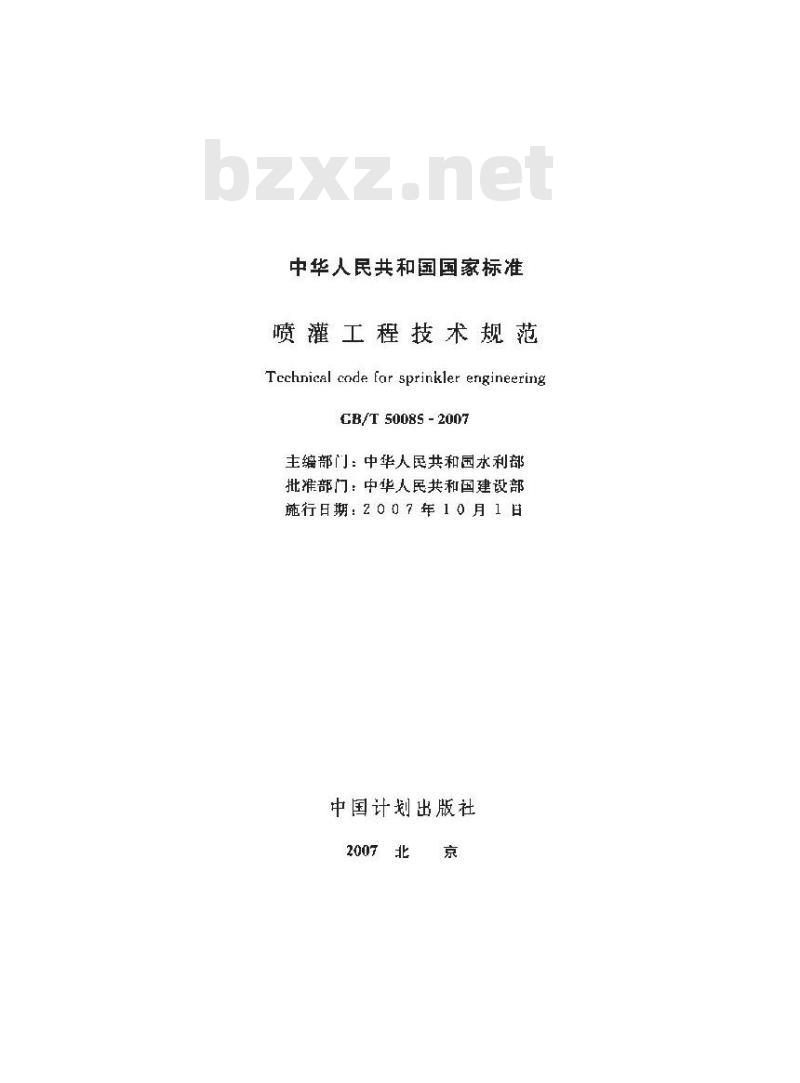

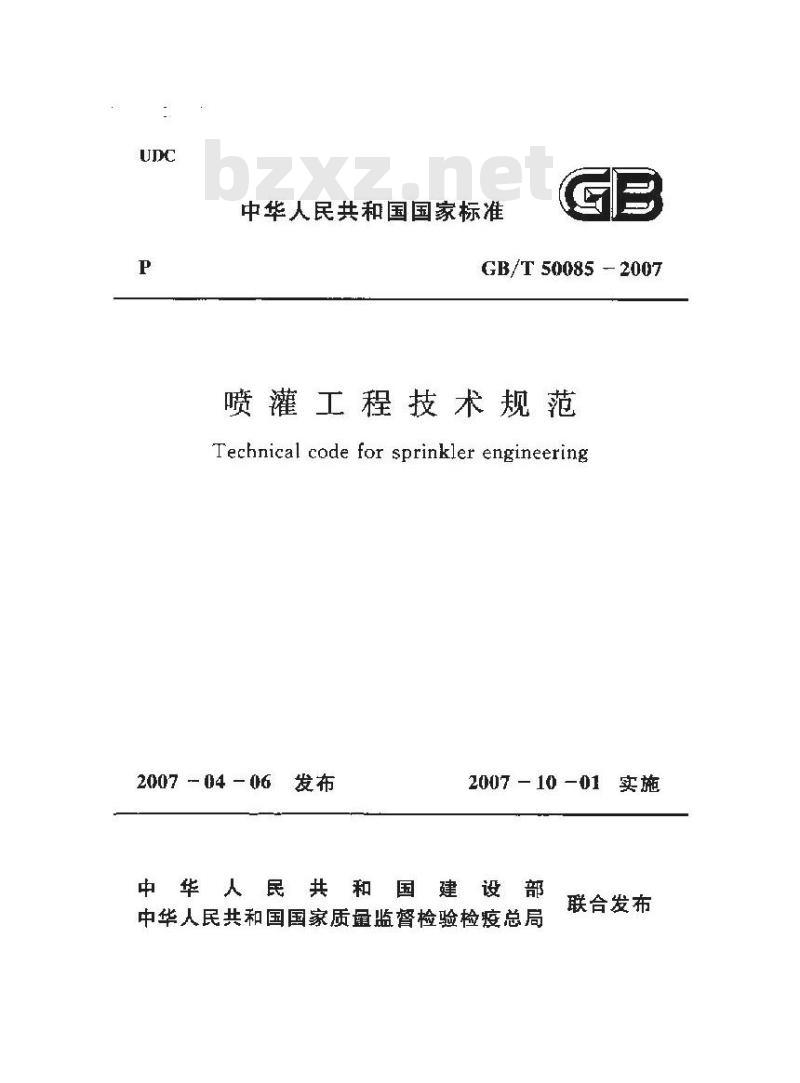

中华人民共和国国家标准
GB/T 50085 -2007
喷灌工程技术规范
Technical code for sprinkler engineering2007 -04 - 06
2007－10—01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
喷灌工程技术规范
Technical code far sprinkler engineeringCB/T 5008S - 2007
主缩部门：中华人民共和国水利部批准部门：中华人民共和国建设部施行日期：20 07 年 10 月 1 日中国计划出版社
2007北

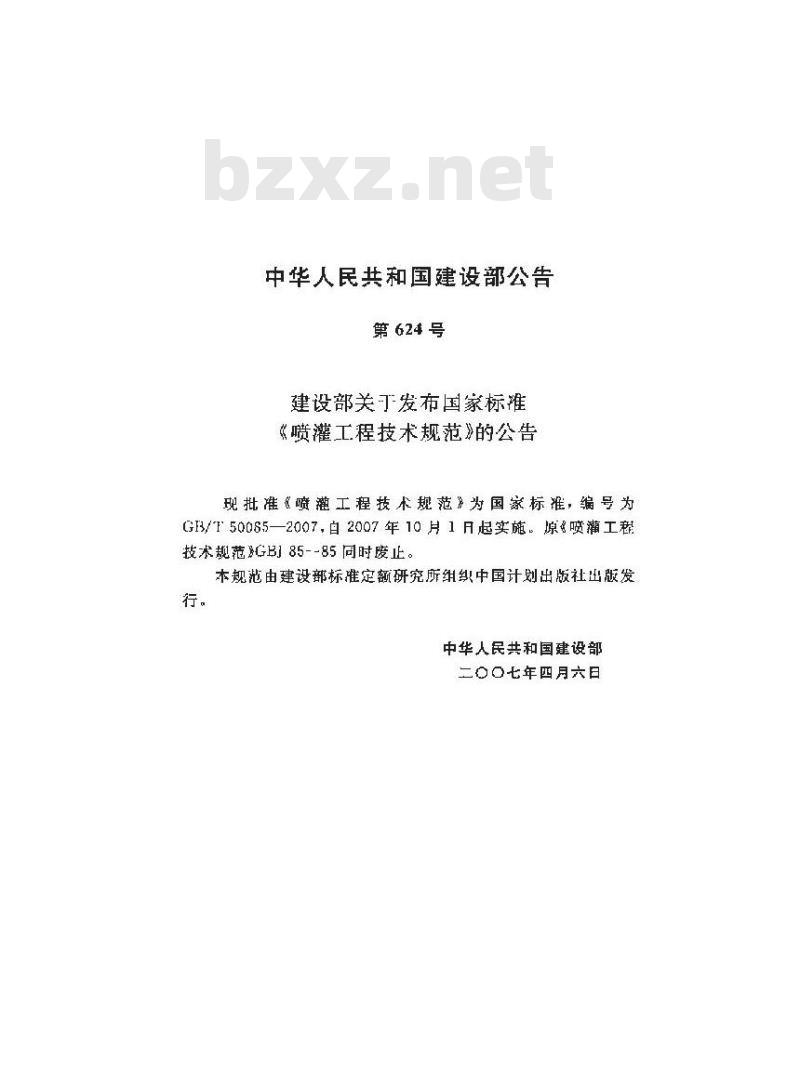

中华人民共和国建设部公告
第624号
建设部关工发布国家标雅
《喷灌工程技术规范》的公告
现批准&喷灌工程技术规范为国家标准，编号为G/F50085—2007，白2007年10月1凡起实施。原喷灌工技术规范GB85--85同时废止
本规范由建设部标准定额研究所组织中国计剑出版社出版发行。
中华人民共和国建设部
二〇〇七年四月六日

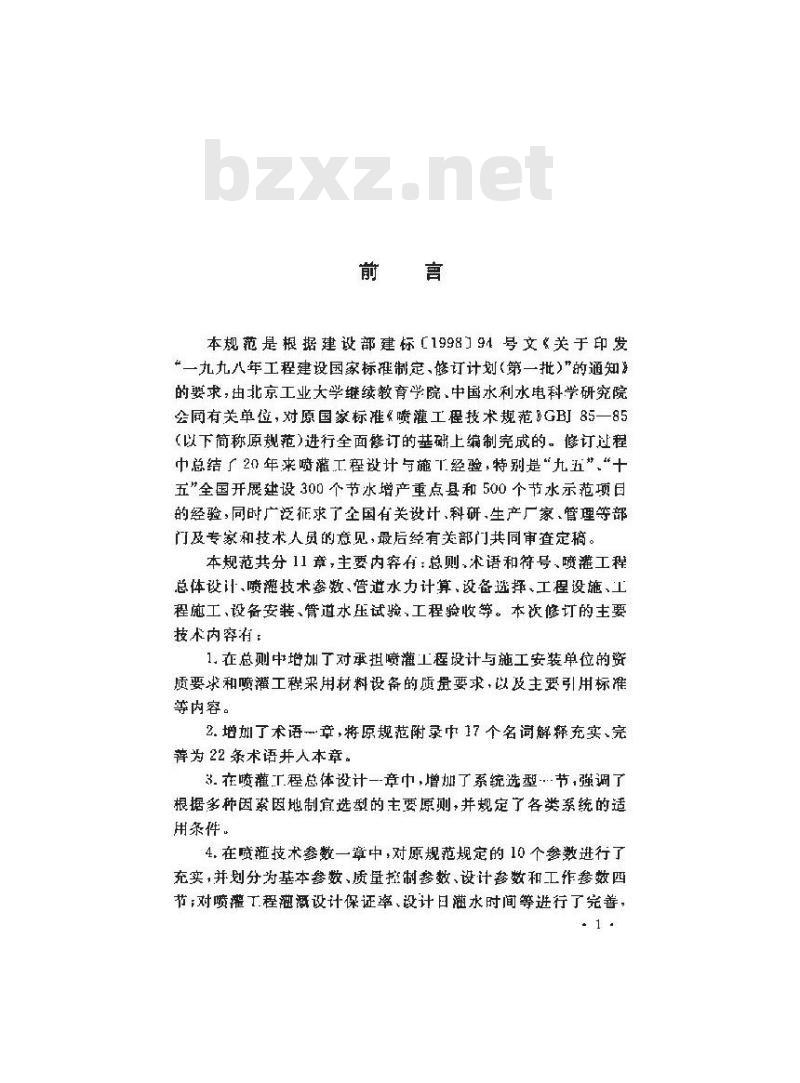

本规范是根据建设部建标门199894号文关于印发“一九九八年工程建设国家标准制定、修订计划（第一批）”的通知》的要求，由北京工业大学继续教育学院，中国水利水电科学研究院会同有关单莅，对原国家标准&喷灌工程技术规范GB85一85（以下简称原规范）进行全面修订的基研上缩制完成的。修订过程中总结了20年来喷灌工程设计与施经验，特别是“九五”“十五”全国开展建设300个节水增产重点县和500个节水示范项巨的经验，同时广泛征求了全国有关设计，科研，生产厂家、管理等部门及专家和技术人员的意见，最后经有关部门共同审查定稿。本规范共分11章，主要内容有：总则、术语和符号、喷灌工程总体设计喷灌技术数、管道水力计算，设备逛择、工程设施、工程施工，设备安装、管道水压试验，工程验收等。本次修订的主要技术内容有：
1.在总则中增加了对承担喷灌工程设计与施工安装单位的资质要求和喷灌工程来用材料设备的质量要求，以及主要引用标准等内容。
2.增加了术语一章，将原规范附录中17个名词解释充实、完善为22条术语并人本章。
3.在喷瑾二「程总体设计一章巾，增加了系统选型.节,强调了根据多种因系函地制宜选型的主要原则，并规定了各类系统的适用条件。
4.在喷技术参数一章中,对原规范规定的10个参数进行了充实，并划分为基本参数、质量控制参数、设计参数和工作参数四节对喷灌工程涵涵设计保证率，设计日水时间等进行了完善，1
并增加了一天工作位适数，同时工作喷头数等参数。5,在管道水力计算一章巾，补充了水锤压力验算的部分内容。6.考虑设备选择和工程设施的各自特点，将原规范第五章设备选择与工程设施分解为设备选择、工程设施两章，并按系统组成进行编写、对内容进行了较多的补充、完善。7.在设备安装一章中，将原规范中金厨管道安装、塑料管道安装、水泥制品管道安装合并灯管道安装并增加了喷灌机的安装规定8.在竺道水正试验一中，对不同材质管道耐水压试验的试验压力作了规定，并对水册试验要求进行了充实，完普。本规范由建设部负责管理，水利部负资日常管理，中国水利水电科学研究院负资具体内容解释。本规范在执行过程中，谱各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国水利水电科学研究院（地址：北京市海淀区车公庄四路20号，邮编：100041），以供今后修订时参考。本规范主缩单位、参编单位和主要起草人：生编单 位：北京工业太学继续教育学院（原华北水利水电学院北京研究生部》
中国水利水电科学研究院
参编单位：水利部农村水利司
中国溉排水发展中心
中国农业科学院农田溉研究所
中国农业机械化科学研究院
扬州大学
武汉大学
河北工程大学
江苏大学
主要起草人：窦以松龚时宏金兆森主晓玲黄修桥兰才有
吴涤非任晓力罗金史雅
张玉欣李远华播中永
2术语和符号
2.1米讲
2.2主要符号
3喷灌工程总体设计
3.1---般规定
3. 2水源分析计算
3. 3系统选型
4喷灌技术参数
4.1基术数
4.2质邀控制参数
4.3设计参数
4.4工作参数
5管道水力算
5.1设计统册和设计水头
5. 2水头损失计算
5.3水铸压力验算·.
6设备选择
6.1 喷头
6,2管及管道连接件
道控制件
水深皮动力机·
喷灌机纠
自动控制设备
工程设施
7.1水源工程
7.2首部枢讯工程
7. 3管道工程
7.4日同配套工程
8工程施工
一般规定
8. 2水源工程
8.3首部枢纽工程
8.4忆近工程
设备安装
—般规定
9.2机电设备
竖管和喷头
9.5喷滋机
10管道水压试验
一般规定
10.2耐水压试验
10.3移水盘试验
11T程验收
11.1一般规定
11.2施工期间验收
11.3峻工验收
本规范用词说明
附：条文说明
1.0.1为统一喷灌工程设计和施工要求，提高工程建设质盘，吸收喷科学技术发展的成果和经验，促进节水溉班业健康发展，制定本规范。
1.0.2本规范适用于新建扩建和改建的农业，林业，牧业及园林绿地等喷灌工程的设计、施工、安装及验收。1.0.3喷工程建设应认真执行国家的技术经济政策，因地制宜，充分利用原有水利设施，节省能源，开展综合利用，做到切合实际,技术先进、经济合理和安全可靠。1.0.4从事喷工程设计的设计单位应具有相应的工程设计资质。承担工的施工安装单位应具有相应的工程施工、安装资质。
1.0.5喷灌工程应选用经过法定检测机构检测或认定合格的材料及致备。
1.0.6喷工程的设计、施1安装及验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。1
2术语和符号
2.1术语
2.1.1喷道sprinklerirrigation喷洒溉的简称。是利用专门设备将有压水流送到灌溉地段，通过喷头以均勾喷酒方式进行灌溉的方法。2.1.2 喷滋系统 sprinkler irrigalion system自水源取水并加压后输送、分配到田间实行喷洒灌的系统。2.I.3机喷灌系统mechanical Pressure sprinkler irrigationsystem
由动力机和水泵提供工作压力的喷灌系统。2.1,4自压喷灌系统gravity5prinkler irrigation system利用自然水头获得工作压力的喷灌系统。2.1.5固定管道式喷灌系统sprinkler systetn withpermanentpipe
全部管道都固定不动的喷灌系统。2.1.6半固定管道式喷灌系统sprinkler system with semi-Permanent pipe
动力机、水泵和干管固定不动而支管、喷头可移动的喷灌系统。
移动管道式喷灌系统sprinklersystem withtravelingpipe
全部管道可移动进行轮潮的喷灌系统。2.1.8机组式喷灌系统unit sprinkler system以喷灌机组为主体的喷灌系统。2.1.9 定喷 sprinkler fixed in place dnring watering.2
喷水时喷头位置不移动的喷滋形式。2. 1. 10 行喷 traveling sprinkler irrigation喷头边移动边喷酒的喷滋形式。2.1.11喷均匀度uniformity of water distribution喷灌面积上喷酒水册分布的均勾程度。2. 1. 12 喷灌强度 sprinkler water application rate单粒时间内喷酒在地面上的水深。2. 1. 13 雾化程度 degree of mist以喷头工作压力与喷嘴直径的比值表示的喷射水流的碎裂程度。
2,1. 14喷酒水利用系数water efficiency of $prinkler喷洒范围内地面和作物的受水盘与喷头出水盘的比值。2. 1. 15 喷工作压力 sprinkler operating pressure喷头王作时，在距其进口下方200mm处的实测压力值。2.1.16 喷头流量 sprinkler flow rate单位时闻内喷头喷出的水盘。
2, 1. 17 喷点 sprinkler site喷头的工作位留。
2. 1. 18 喷头射程 sprinkler pattern radius喷头正常工作时，喷酒有效凝润范围的半径。2.1.19喷洒方式spraypattern
喷头工作时所采用的全，扇形或带状等方式，2.1.20干管mainpipe
支管以上各级替道(分干替，于管、主干管)的统称。2,I.21支管lateral pipe
喷灌系统末级并能连接喷酒装置的替道。2.1. 22竖管 riser pipe
连接支管与喷头+并将喷头安置在适当高度的竖直短暂。3
2. 2 主要符号
m-一设计随水定额
T—设计旗水周期
—土堰容重
h———计划湿润层深度
3——适宜土壤含水量上限（体积百分比）β——适宜土境含水盘下限（体积百分比）β，——适宜土壤含水册上限(重岛百分比）β，—适宜土境含水量下限（重量百分比）t-
一个工作位置的灌水时间
喷头布叠间距
支管布置间距wwW.bzxz.Net
喷头设计流盘
-天汇作位置数
设计日灌水时间
C-—喷滋均勾系数
喷头工作压力水头
喷头射程
一喷滋系统设计流量
避区喷头总数
同时工作喷头数
——管道系统水利用系数
环——田间喷滋水利用系数
一喷灌系统设计水头
管道沿程水头损失
h一多喷头(乳)支管沿程水头损失F-—多口系数
喷头或孔口数
X——多孔支管首孔位置系数
T,———关阀历时
a水铺被传播速度
K———水的体积弹性模数
E—管材的弹性模量
D——酋径
e——管壁厚度
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
