【国家标准(GB)】 炼钢机械设备工程安装验收规范

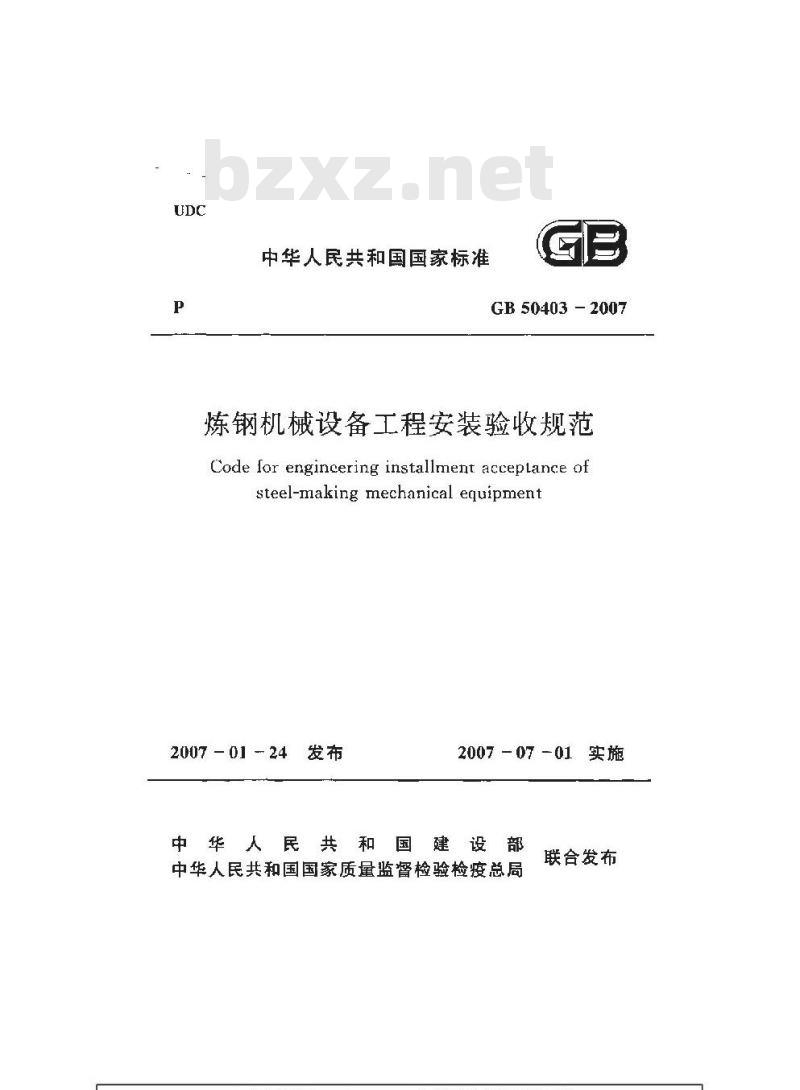

中华人民共和国国家标准
GB 50403 -2007
炼钢机械设备工程安装验收规范Code for engincering installment acceplance ofsteel-making mechanical equipment2007 -01 24
2007-07-01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准

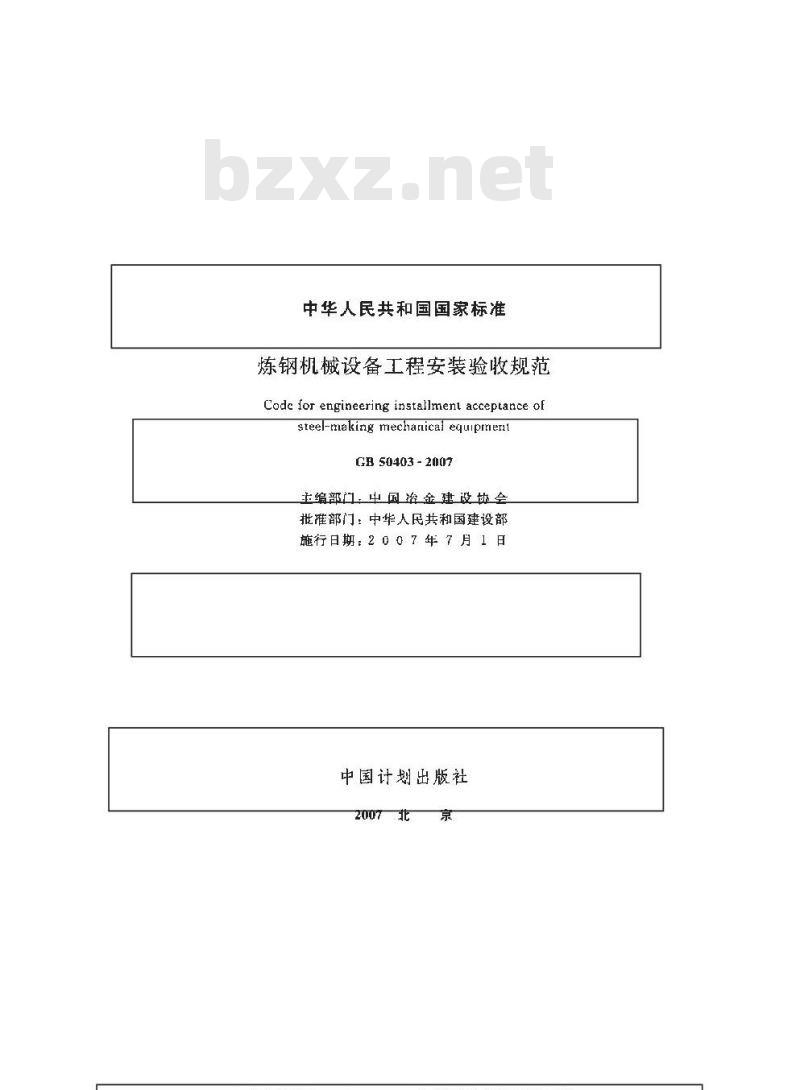

炼钢机械设备工程安装验收规范Code for engineering installment acceptance ofsteel-making mechanical equpmenlGB 50403-2007
主编部门，中国治金建设协会
批部门：中华人民共和国建设部施行日期：2007年7月1日
中国计划出版社
2007北
中华人民共和国建设部公告
第563号
建设部关于发布国家标准

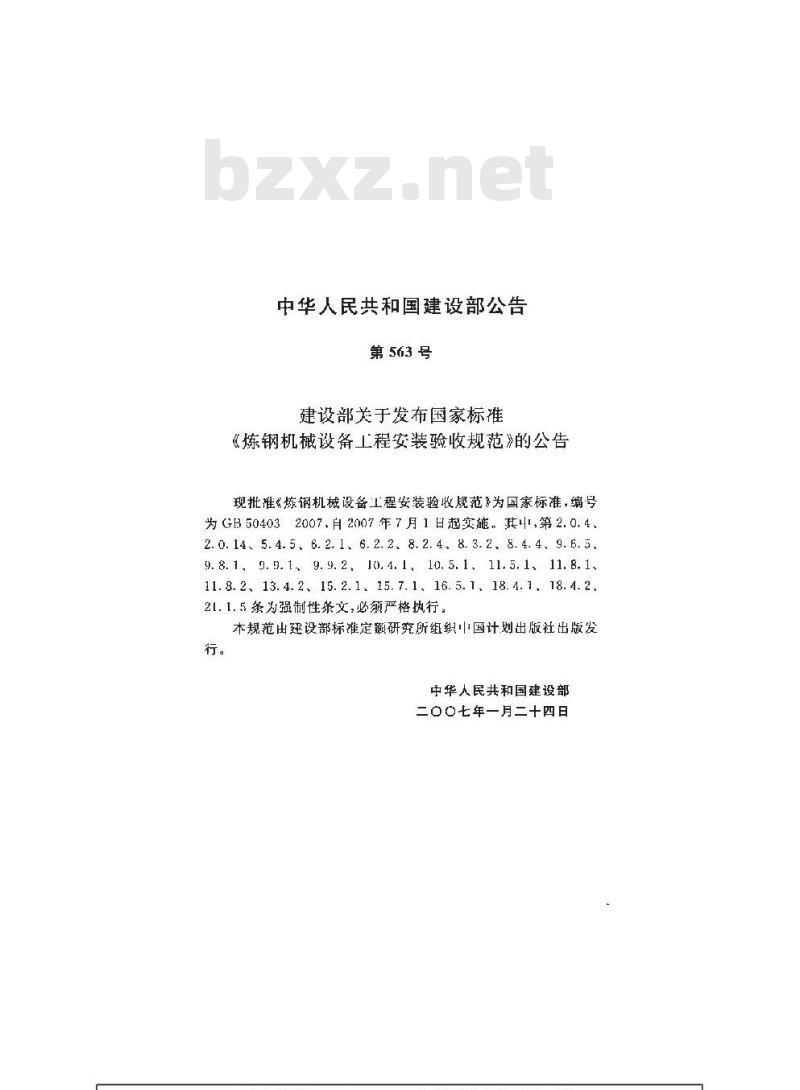

《炼钢机械设备工程安装验收规范》的公告现批准炼钢机械设备工程安装验收舰范》为国家标准，编号为GB504032007，月2007年7月1日起实施。其中,第2.0.4,2. 0. 14、5. 4.5、6. 2. 1、6. 2. 2、8.2. 4、8. 3. 2,8. 4. 4、9. 6. 5、10. 5. 1、11. 5, 1、11. 8. 1、9. 8. 1、9. 9. 1、9. 9. 2、10. 4. 1、11.8. 2、13. 4. 2、15. 2. 1、15. 7.1、16. 5. 1、18. 4.1,18.4. 2、21.1.5条为强制性条文，必须严格执行：本规范出斑设部标准定额研究所组织国计划出版社出版发行。
中华人民共和国建设部
二0〇七年一月二十四日

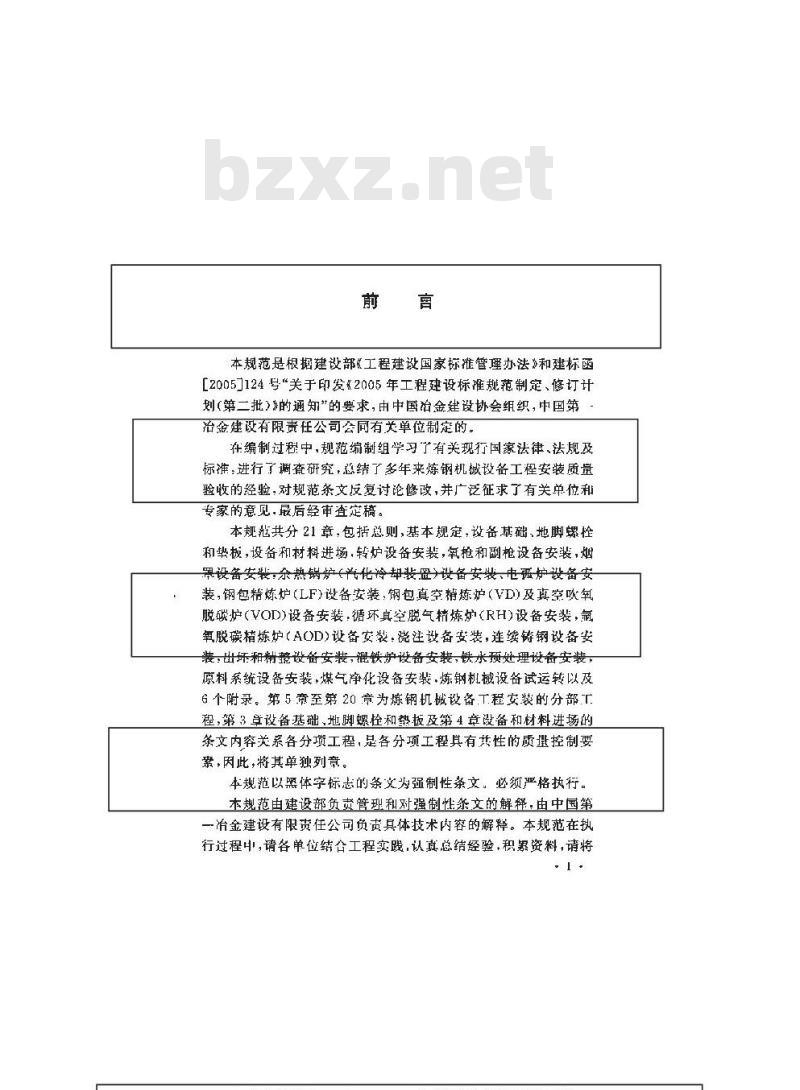

本规范是根据建设部《工程建设国家标准管理办法》和建标函[2005]124号“关于印发2005年工程建设标推规范制定、修订计划（第二批》》的通知”的要求，由中国冶金建设协会组织，中国第治金建设有限责任公司会同有关单位制定的。在编制过程中，规范编制组学习了有关现行国家法律、法规及标谁，进行了调查研究，总结了多年来炼钢机械设备工程安装质量验收的经验，对规范条文反复讨论修改，并广泛征求了有关单位和专家的意见.最后经审查定稿。
本规范共分21章，包括总则，基本规定，设备基础，地脚螺检和挚板，设备和材料进场，转炉设备安装，氧枪和副枪设备安装，烟累设备安装:余热锅炉(汽化冷却装置)设备安装、电弧炉设备安装，钢包精炼炉（LF)设备安装，钢包真空精炼炉（VD)及真空吹氧脱碳炉(VOD)设备安装，循环真空脱气精炼炉（RH)设备安装，氩氧脱碳精炼炉（AOD)设备安装，浇注设备安装，连续铸钢设备安装：出坏和精设备安装，混铁炉设备安装,铁水预处理设备安装,原料系统设备安装，煤气净化设备安装，炼钢机械设备试运转以及6 个附录。第 5 章至第 20 章为炼钢机设备工程安装的分部工程，第3章设备基础、地脚螺栓和势板及第4章设备和材料进场的条文内容关系各分项工程，是各分项工程具有共性的质量控制要素，因此，将其单独列章。

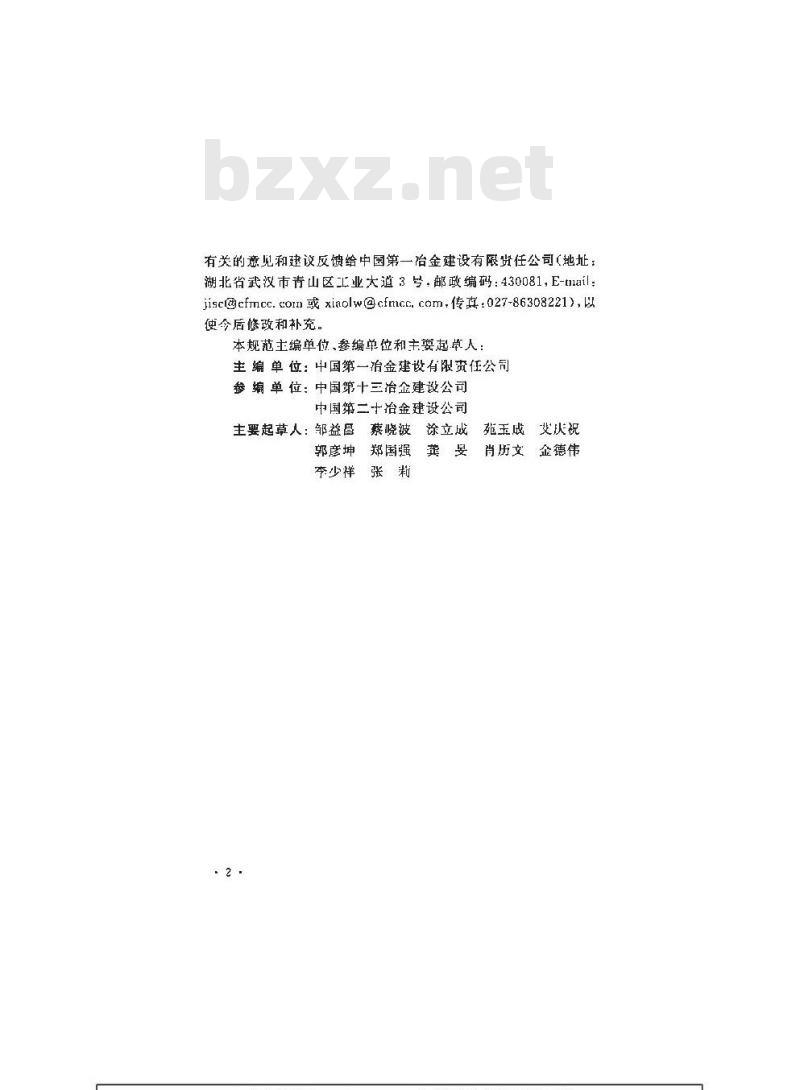

本规范以照体字标志的条文为强制性条文。必须严格执行。本规范由建设部负责管现和对强制性系文的解释.由中国第一冶金建设有限责任公司负贡具体技术内容的解释。本规范在执行过程中,请各单位结合工程实践，认其总结经验，积累资科，请将有关的意见和建议反馈给中国第一冶金建设有限资任公司（地址：湖北省武汉市青山区工业大道3号·邮政编码：430081,[email protected]或[email protected]传真：027-86308221)，以使令后修改和补充。
本规范主编单位、参编单位和主要起草人：主编单位：中国第一冶治金建设有限责任公司参编单位：中国第十三冶企建设公司中国第三十治金建设公司
主要起草人：部益昌蔡晓波
苑玉成艾庆祝
涂立成
郭彦坤关
郑国强
李少祥
肖历文金德伟
