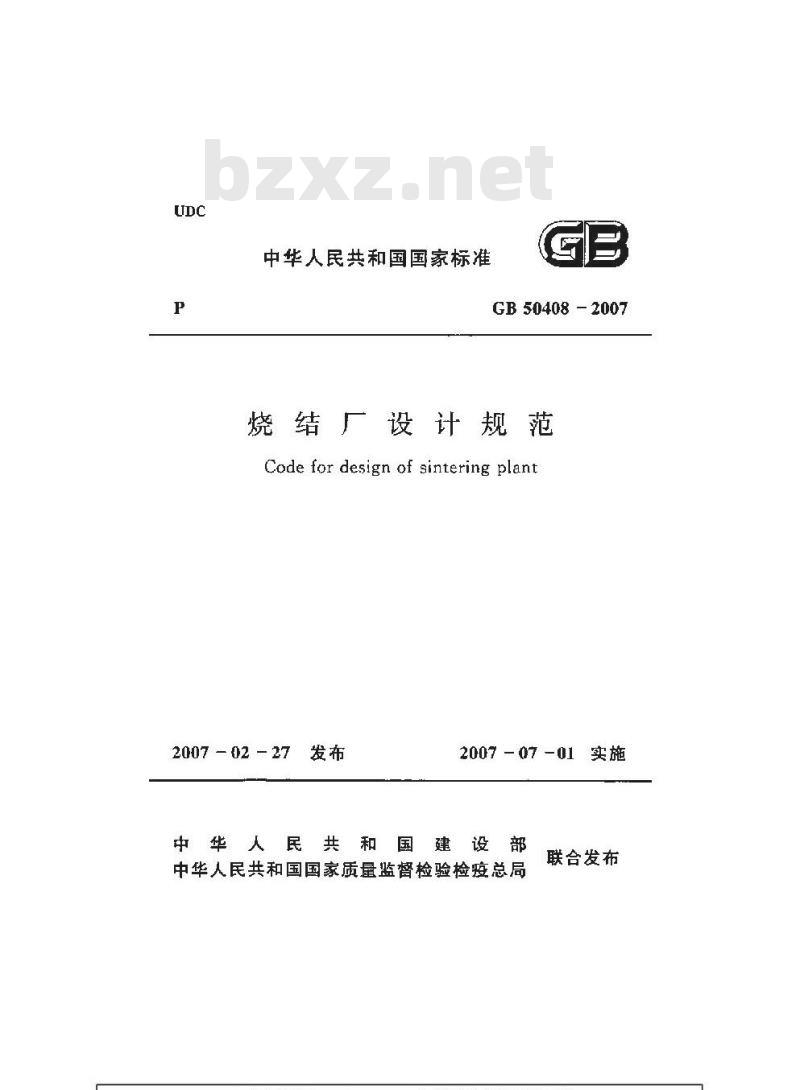

中华人民共和国国家标准
GB50408-2007
烧结厂设计规范
Code for design of sintering plant2007 - 02 - 27
2007-07-01实施
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
烧结设计规范
Code for design of sintering plantGB 50408 -2007
主编部门：中国冶金建设协会
批雅部门，中华人民共和国建设部施行日期：2007年7月1日
中国计划出版社
2007北

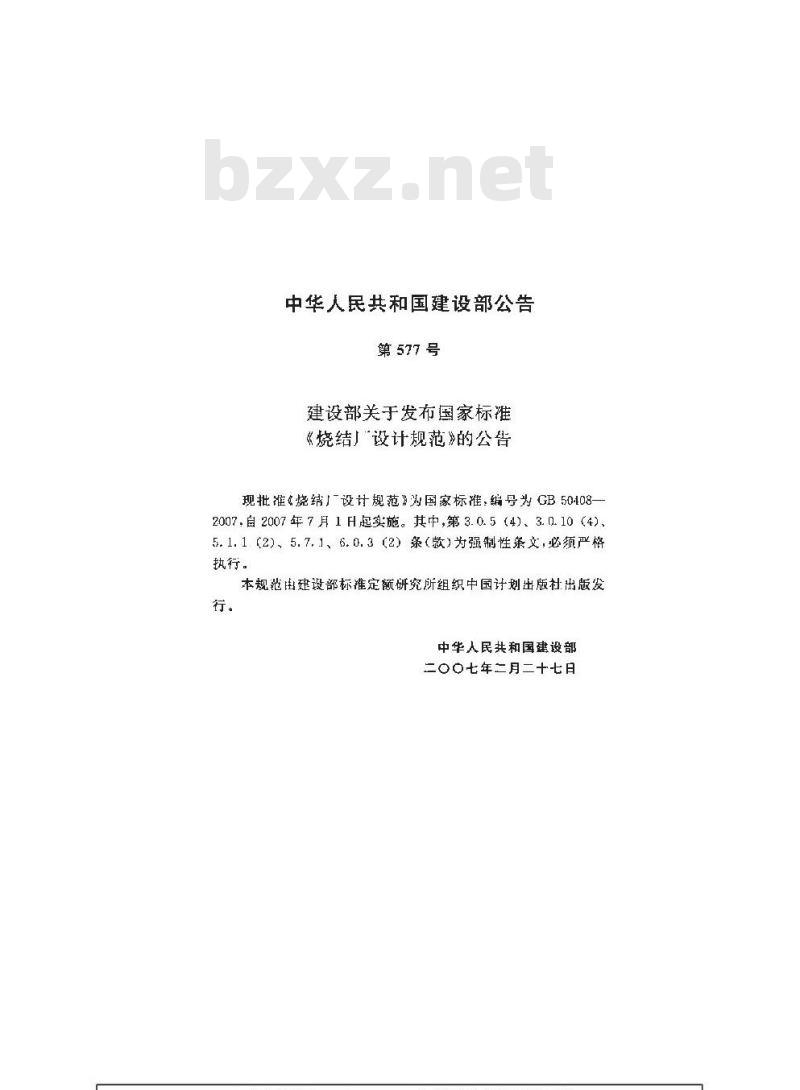

中华人民共和国建设部公告
第577号
建设部关于发布国家标雅
《烧结广设计规范》的公告
现批准烧纬」-设计规范》为国家标准：编号为GB50408—2007.自2007年7月1H起实施。其中，第3.0.5（4）、3.0.10（4）、5.1.1（2)、5.7.1、6.0.3（2）条（款)为强制性条文，必须严格执行。
本规范围建设部标推定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇〇七年二月二十七日

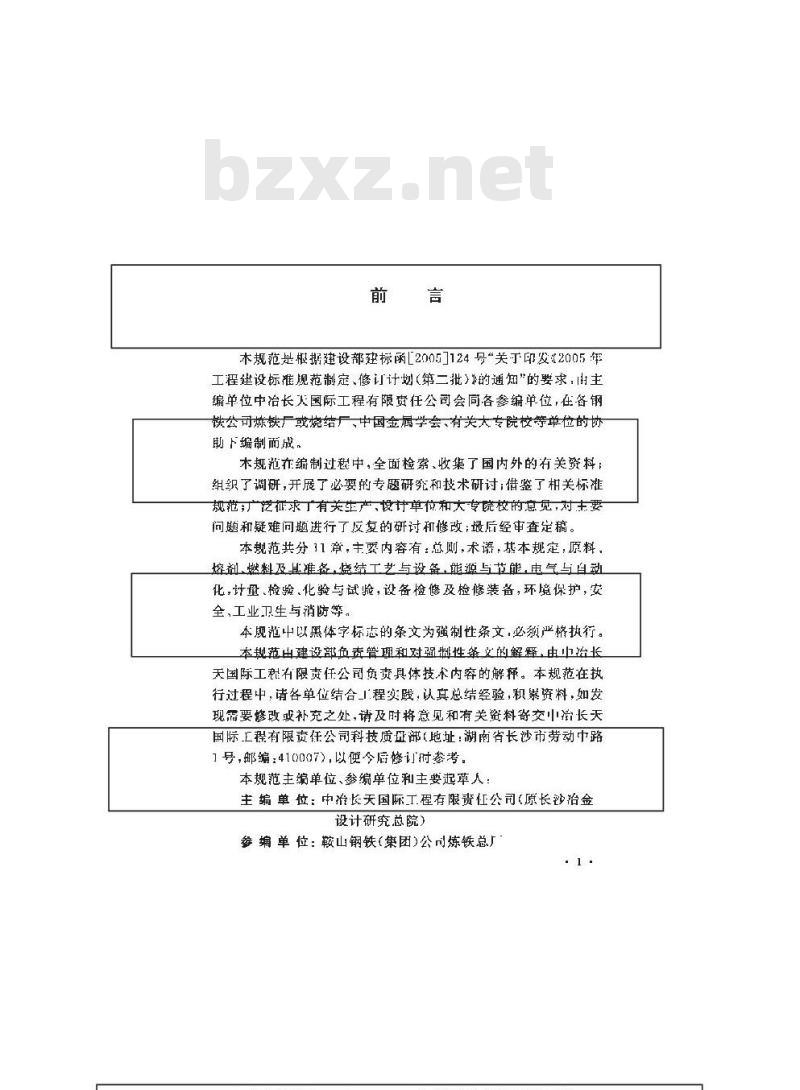

本规范是根据建设部建标函[20057124号“关于印发《2005押工程建设标推规范制定、修订计划（第二批)的通知\的要求：主编单位中治长人国际工程有限责任公司会同各参编单位，在各钢铁公可炼铁厂或烧结厂、中国金属学会、有关大专院校等单位的协断上编制而
木规范在编制过愁中，全面检索、集了国内外的有关资料；组织了调研,开展了必要的专题研究和技术研讨;借鉴了相关标准规范订汽征求了有美生产，设计单识和大专院校的意免，对主要问题和疑难问题进行了反复的研讨和修改;最后经审查定摘。本规范共分11章，主要内容有：总则,术语，基本规定,原料，熔剂燃料及具准备，烧结工艺与设备，能源与节能，电气与自动化，计量、检验，化验与试验，设备检修及检修装备，环境保护，安全、工业卫生与消防等。
本舰范中以黑体字标志的条文为强制性条文，必须严执行。本规范出建设部免责管理和对强制性条文的解释，由中治长天国际工程冶限声任公司免责县体技内容的释，本规范在执行过程中，请各单位结合程践，认其总结经验，积累资料，如发现距要修改或补充之处，请及时将意见和有关资料舒交抢长天国际工程有限责任公司科技质迅部（地址：湖南省长沙市劳动中路1号，邮编：410007)，以使今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中冶长天国际工程有限责任公司（原长沙治金设计研究总院）
参编单位：鞍山钢铁(集团)公司炼铁总厂1
武汉钢铁(集团)公司烧结厂
宝山钢铁股份公司炼铁厂
新余钢铁有限责任公司烧结厂
广东韶钢松山股份有限公司烧结！中治北方工程技术有限公司（原鞍山冶金设计研究总院）
冶华天工程技术有限公司（原马鞍山钢铁设计研究总院）
主要起草人：唐先觉
冯国辉
许最剩
谌浩渺
何国强
陈乙元
主菊香
陈猛剧
王根成
杨燕鹏
夏耀臻
朱晓春
王赛辉
孙文东
毛晓明
孔令坛此内容来自标准下载网
钮心洁
汪力中
刘湘佩
王维兴
3基本规定
原料、熔剂、燃料及其准备
原料、熔训及燃料人厂条件
1. 2原料,熔剂,固体燃料的接受与贴存….4.3石灰石、白云石和固体燃料的雅备5烧结工艺与设备
5. 1_1.艺流差的确定原则
5.2配料
5.3加水、混合与剂款
布料、点火与烧结
4......P.
烧结抽风与烟气净化
烧结矿冷却
烧结炉扩整粒
..r.....
.4+4+.+.+.
5.8皮品烧结扩质盘.贮存及其输出6能源与节能
中气与自动化
自动化
8计量,检验、化验与试验
检验、化验
（7）
.........
..(16)
.... (18)
【18】
设备检修及检修装备
环境保护
安全、工业卫生与消防
本规范用词说明
附；条文说明
.......+++++++.....+.++++++++.++.+.+I++..........
+++.+..........++.......
1.为在烧结厂工程设计中册彻执行国家法律法靓和有关我术经济政策，做到技术先进，经济合理、安全适用，制定本规范。1.0.2本规范适朋于钢铁公司各种类型铁矿石烧结！的新建、扩建和改造设评
1.0.3烧结厂设计除应符合木规范外，尚应符合国家现行有关标准的规定。
2术语
raw materials
2.0.1原料
指含铁原料：为烧结使用的铁粉矿，铁精矿及淇他含铁料的总称。
2. 0.2熔剂 flux
石灰石、白云石、生石灰、消石灰,轻烧白云石粉、菱镁石等碱性物质的总称。
2.0,3燃料fuel
焦粉、无烟煤、燃气的总称。焦粉、无烟煤又称固体燃料。z.0.4混勾料场blending yard
原料堆积混勾和存放混勾矿的场地。2. 0.5混勾矿blended ores
理化性能不一的原料经配料，堆积混匀后达到预计的理化性熊均-的源料。
2.0.6 烧结 sinter
含铁原料加入熔剂和固体燃料：按要求的比例配合，加水混合制粒后，平铺在烧结机台车I，经点火抽风烧结成块的过程。2,0.7利用系数siateringmachineproductivity单位烧结面积成品烧结矿的小时产册，以/(m2·h)表示。2,0.8自动重址配料automatic weight pruportioning所需的含铁原料、熔剂、固体燃料等按重册配比进行白动调节各种物料给定斑的方法。
2. 0.9燃料分加 divided fuel addition一部分固体燃料加人烧结料中，经加水混合制粒后再将另一部分固体燃料外滚的方法。
2,0. J0 混合料mixturc
含铁原料、熔剂、面体燃料和添加水经过圆簡混合机混合并制粒后的产品。
2.0.11 铺底料hcarth layer
在烧结机上铺上混合料之前先铺←的一层垫底料2.1.12料层厚度heddepth
生产时，烧结机台车上的混合料与铺底料厚度之和。2.n.13料层透气性pertneability铺在烧结机1的混合料，在一定的料层厚度和负压的情况下，单位烧结面积每分钟通过的风量。2.0.14小球烧结minipellet sintering将混合料制成大于3mm占75%上的小球进行烧结的方法。
5低温烧结lowtemperaturesintering2.0. 15
以较低的温度烧结，产生一种强度高,还原性好的针状铁酸钙为主要粘结相的烷结方法。
2.u.16热风烧结hotgassintering将冷却机的热废气引入点火保温炉后面的烧结机密封罩内，对烧结机表层物料继续加热的方法。2.0.17烧结饼sinter cake
烧结完成后固结的大块物料，
2., 18热返ho1 eturn fines
烧结饼经热矿破碎和筛分后所得的筛下物2.0.19烧结矿冷sinter caoling烧结饼破碎后进行强制鼓岚或抽风冷却的过程。2.0.20机外冷却off-strand cooling烧结餠被碎后，在烧结机外的冷却机中进行的冷却2, 0. 21 机上冷却 on-strand eooling烧结饼在烧结机上进行的冷却。3
烧结矿整粒
sinter sizing
烧结矿冷却后进行筛分或兼有冷破碎设施，分出高炉要求粒斑范围的成品烧结矿、烧结用的铺底料以及返矿的过程。2.f.23冷返矿cold return fines烧结矿玲却后筛分整粒所分出的返矿。2.0.24高碱度烧结矿high basicity sinter碱度(CaO/SiO,)为 1. 6 以上的烧结矿。hurdendesign
2.非.25炉料结构
高炉炼铁时装人商炉的含铁炉料的构成，即块矿，烧结矿和球团等各种炉料的搭配组合。
main clectrical building
2.0.26主电气楼
设置变配电设备、自动挖制设备的厂房。maincontrolroom
2. 0.27主控室
对生产过程和设备进行案中操作，监控、生产组织和指挥控制的中心。
3基本规定
3. 0. 1开展烧结！设计应有充分的设计依据和完整的设计基础资料。
烧结厂厂址应选择在钢铁公刷内且靠近商炉与原料混勾3.0.2
料场：并充分考虑地形、工程地质、水文、地震微，环境保护及历史上的洪水标高.气象、自然、生态和社会经济环境、工业交通，区域经游以及钢铁公司生产要求等因案。3.0,3烧结厂总图布置应流程顺畅、力求紧漆、利用地形、节约用地、减少土石量、少点农田，并根据规划需要确定是否预留发展余地。
烧结厂规模的确定，应在原料落实的基础上，根据公司发3.0.4
展规划和高炉护料结构对烧结矿的数量和质提要求而确定,并考虑少盘富余能力。
3,0,5烧结机的规模和准人应符合下列规定：1大型：烧结机单机面积等于或大下300n。2小型,烧结机单机面积等手或大手180m2至小于 300m23小型：烧结机单机面积小手180m2。烧结机市场准入的使用面积应达到180m及以上。5大中型烧结机应采用带式烧结机。烧结试验，应符合下列规定：
对常用的含铁原料只进行烧结杯试验，包括优化配矿试验1
等；有类似条件的试验或生产数据，也可不进行试验，2对复杂或尚无生产实践的含铁原料及特殊的工艺流程：应在烧结杯试验的基础上，再进行半工业性试验或工业性试验。3.0.7烧结机利用系数.应符合下列要求：5
