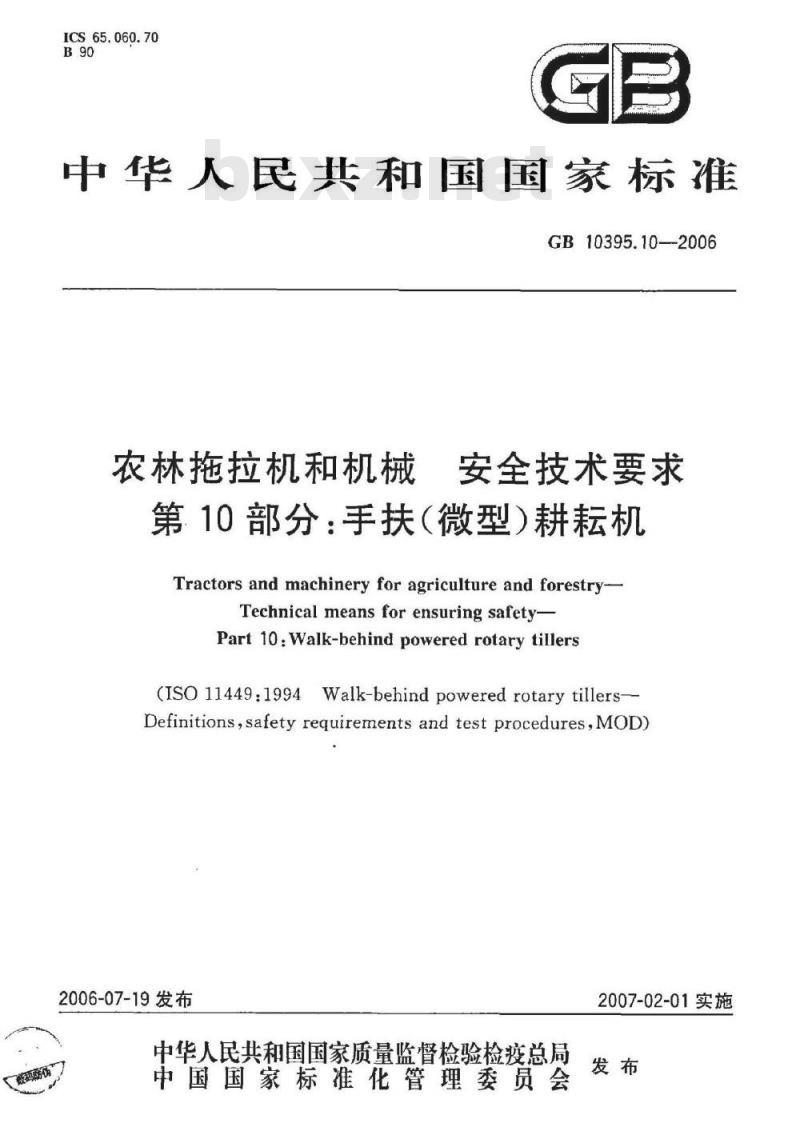

ICS65.060.70
中华人民共和国国家标准
GB10395.10—2006
农林拖拉机和机械
安全技术要求
第10部分：手扶（微型）耕耘机Tractors and machinery for agriculture and forestry-Technical means for ensuring safetyPart 10:Walk-behind powered rotary tillers(1SO 11449:1994 Walk-behind powered rotary tillers-Definitions,safety requirements and test procedures,MOD)2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-02-01实施

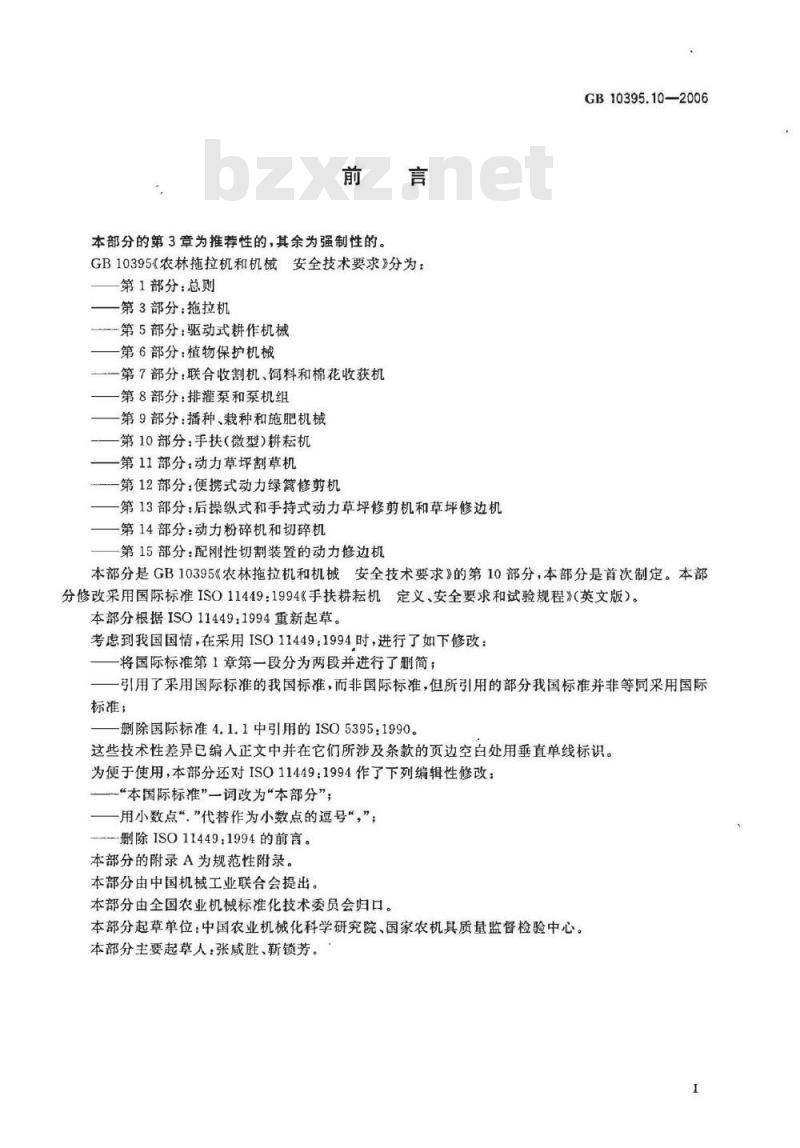

本部分的第3章为推荐性的，其余为强制性的，GB10395《农林拖拉机和机械安全技术要求》分为：第1部分：总则
第3部分：拖拉机
第5部分：驱动式耕作机械
第6部分：植物保护机械
一第7部分：联合收割机、饲料和棉花收获机第8部分：排灌泵和泵机组
第9部分：播种、栽种和施肥机械第10部分：手扶（微型）耕耘机第11部分：动力草坪割草机
一第12部分：便携式动力绿篇修剪机第13部分：后操纵式和手持式动力草坪修剪机和草坪修边机第14部分：动力粉碎机和切碎机第15部分：配刚性切割装置的动力修边机GB10395.10—2006
本部分是GB10395《农林拖拉机和机械安全技术要求》的第10部分，本部分是首次制定。本部分修改采用国际标准ISO11449：1994《手扶耕机定义、安全要求和试验规程》（英文版）。本部分根据ISO11449.1994重新起草。考虑到我国国情，在采用ISO11449：1994时，进行了如下修改：将国际标准第1章第一段分为两段并进行了删简；引用了采用国际标准的我国标准，而非国际标准，但所引用的部分我国标准并非等同采用国际标准；
删除国际标准4.1.1中引用的ISO5395.1990这些技术性差异已编入正文中并在它们所涉及条款的页边空白处用垂直单线标识。为便于使用，本部分还对ISO11449：1994作了下列编辑性修改：“本国际标准”一词改为“本部分”；用小数点“”代替作为小数点的逗号“，”；删除ISO11449：1994的前言。
本部分的附录A为规范性附录。
本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会归口。本部分起草单位：中国农业机械化科学研究院、国家农机具质量监督检验中心。本部分主要起草人：张咸胜、靳锁芳。I

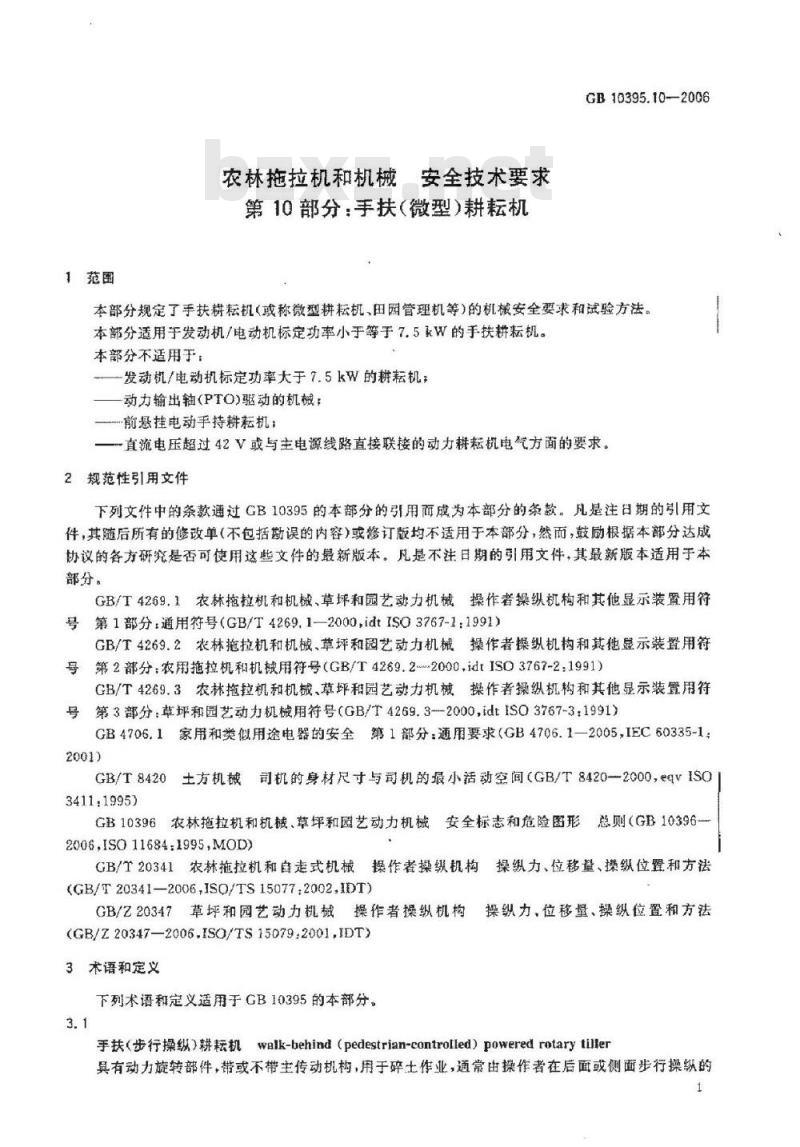

1范围
农林拖拉机和机械安全技术要求第10部分：手扶（微型）耕耘机GB10395.10-—2006
本部分规定了手扶耕耘机（或称微型耕耘机、田困管理机等）的机械安全要求和试验方法。本部分适用于发动机/电动机标定功率小于等于7.5W的手扶耕耘机。本部分不适用于：
一发动机/电动机标定功率大于7.5kW的耕耘机；动力输出轴(PTO)驱动的机械：
前悬挂电动手持耕耘机
一直流电压超过42V或与主电源线路直接联接的动力耕耘机电气方面的要求。2规范性引用文件
下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4269.1衣林拖拉机和机械、草坏和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号（GB/T4269.1-2000,idtISO3767-1：1991）GB/T4269.2农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第2部分：农用拖拉机和机械用符号（GB/T4269.22000，dtISO3767-2：1991）GB/T4269.3农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第3部分：草坪和园艺动力机械用符号（GB/T4269.3--2000，idtISO3767-3：1991）GB4706.1家用和类似用途电器的安全第1部分：通用要求（GB4706.1-2005，IEC60335-12001)
GB/T8420土方机械司机的身材尺寸与司机的最小活动空间（GB/T8420-2000，eqVSO3411.1995
GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（GB10396一2006ISO11684.1995,MOD
GB/T20341农林拖拉机和自走式机械操作者操纵机构操纵力、位移量、操纵位置和方法(GB/T20341—2006，ISO/TS15077，2002，IDT)GB/Z20347草坪和园艺动力机械操作者操纵机构(GB/Z20347—2006.ISO/TS15079.2001,IDT)3术语和定义
下列术语和定义适用于GB10395的本部分。3.1
操纵力、位移量、操纵位置和方法手扶（步行操纵）耕耘机walk-behind（pedestrian-controlled）poweredrotarytiler具有动力旋转部件，带或不带主传动机构，用于碎土作业，通常由操作者在后面或侧面步行操纵的1
GB10395.10-2006
耕作机械。

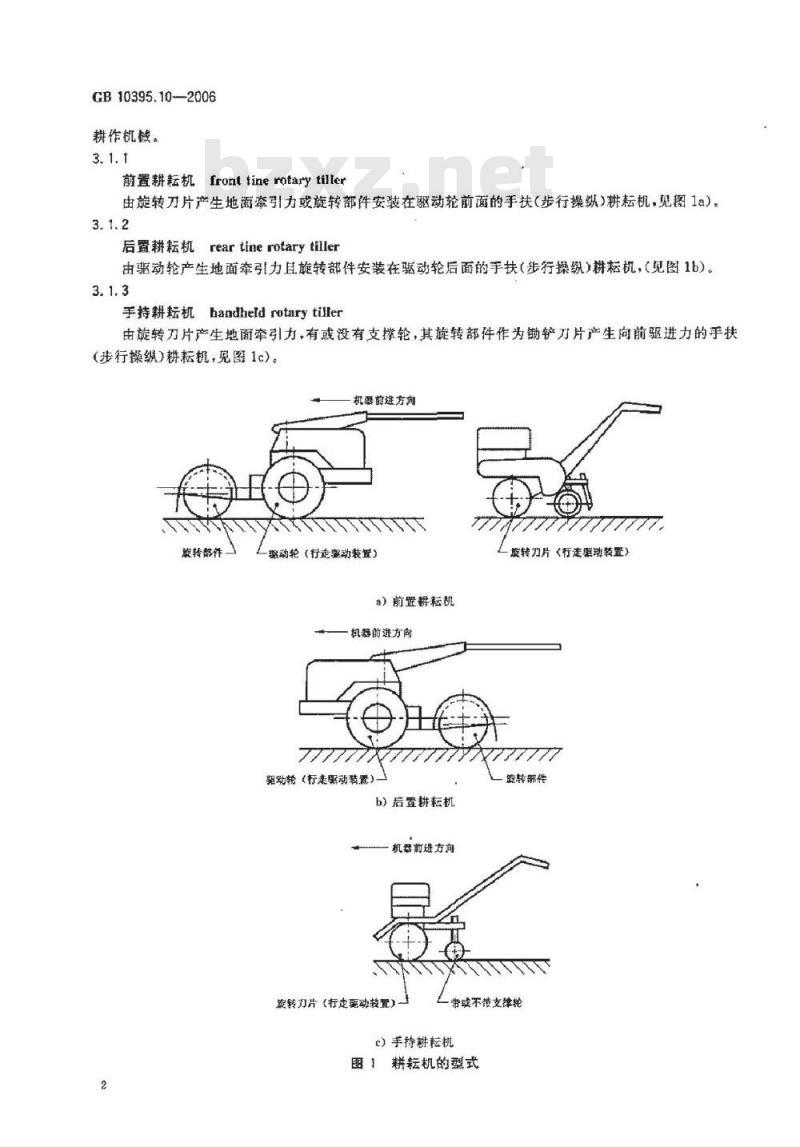

前置耕耘机 front tinerotarytiller由旋转刀片产生地面牵引力或旋转部件安装在驱动轮前面的手扶（步行操纵）耕耘机，见图1a）。3.1.2
后置耕耘机rear tinerotarytiller由驱动轮产生地面牵引力且旋转部件安装在驱动轮后面的手扶（步行操纵）耕机，（见图1b）。3.1.3
手持耕耘机handheldrotarytiller由旋转刀片产生地面牵引力，有或没有支撑轮，其旋转部件作为锄铲刀片产生向前驱进力的手扶（步行操织）耕耘机，见图1c）。机馨前进方向
转奶件
聚动轮（行走整动装置）
a）前置耕耘机
机器的进方向
驱动轮（行走聚动装置）
b）后置耕耘机
机器前进方向
荧转力片（行走驱动较置）
炭转刀片（行走动转置）
嵌转部件
带或不惜支律轮
c）手持耕耘机
图1耕耘机的型式

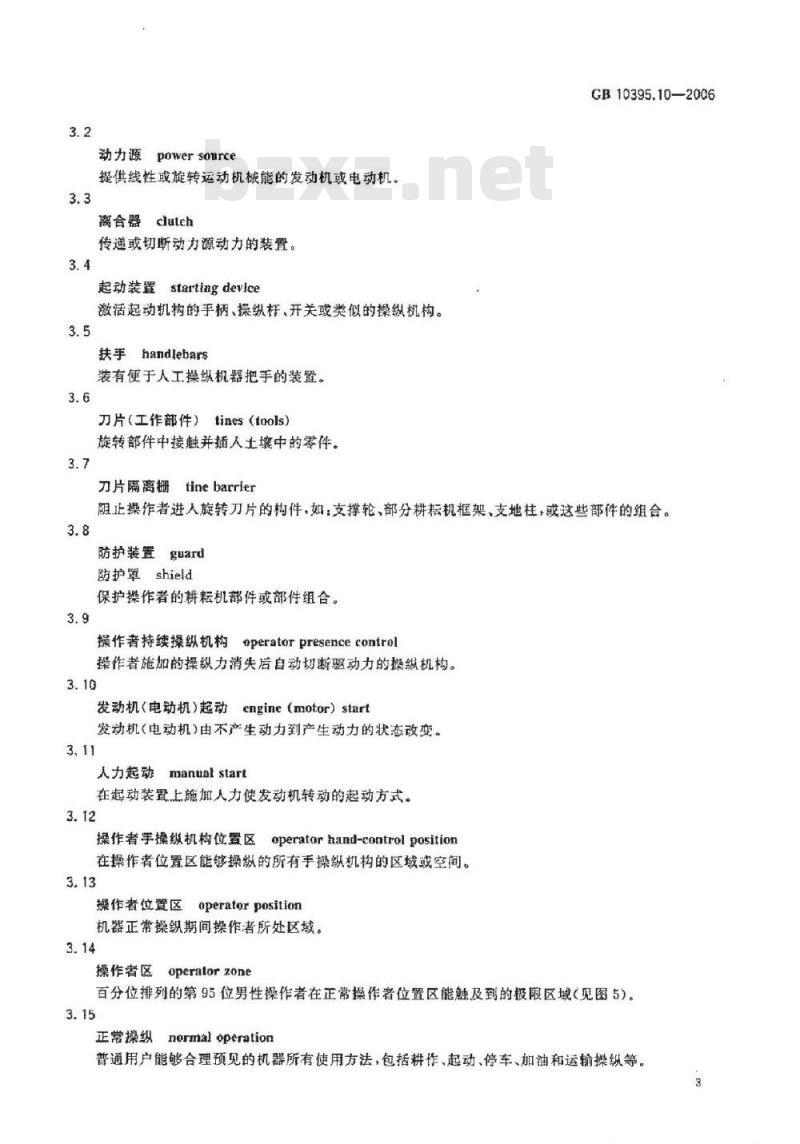

动力源powersource
提供线性或旋转运动机械能的发动机或电动机。离合器clutch
传递或切断动力源动力的装置。起动装置startingdevice
激活起动机构的手柄、操纵杆、开关或类似的操纵机构。扶手handlebars
装有便于人工操纵机器把手的装置。刀片（工作部件）tines（tools）旋转部件中接触并插人土壤中的零件。刀片隔离栅tinebarrier
GB10395.10—2006
阻止操作者进入旋转刀片的构件，如：支撑轮、部分耕耘机框架、支地柱，或这些部件的组合。防护装置guard
防护罩shield
保护操作者的耕耘机部件或部件组合。操作者持续操纵机构
operatorpresence control
操作者施加的操纵力消失后自动切断驱动力的操纵机构。3.10
发动机（电动机）起动engine（motor）start发动机(电动机)由不产生动力到产生动力的状态改变。3.11
人力起动manual start
在起动装置上施加人力使发动机转动的起动方式。3.12
操作者手操级机构位置区
operator hand-control position在操作者位置区能够操纵的所有手操纵机构的区域或空间。3.13
操作者位置区
operator position
机器正常操织期间操作者所处区域。3.14
操作者区
operatorzone
百分位排列的第95位男性操作者在正常操作者位置区能触及到的极限区域（见图5）3.15
正常操级
normaloperation
普通用户能够合理预见的机器所有使用方法，包括耕作、起动、停车、加油和运输操纵等。3
GB10395.10--2005
耐久标签durablelabel
能够永久保留的标签。
4一般结构
4.1动力传动部件（耕作部件除外）4.1.1动力传动齿轮、链条、链轮、皮带、摩擦传动装置、皮带轮、风扇、扇轮及其他运动部件，在机器正常起动和运行时能产生矫压或造成伤害的应暨于适当的位置或加防护罩或类似的防护装置进行防护，以防止操作者与这些部件意外接触。传动轴应完全防护。4.1.2所有防护装置均应永久性地固定在机器上，不使用工具无法拆卸。必须使用工具才能打开防护装置，但是，打开或移开联锁防护装置（该类防护装置打开或移开后被防护的运动部件不起作用）、打开防止土旗抛出的挂接式防护装置和打开隔离发动机的挂接式防护装置除外。4.2热防护装置
4.2.1外露部件的温度限值
发动机排气部件面积大于10cm2且在机器正常运行时环境温度<20士3）℃下，温度大于80℃的表面应设防护装置或防护罩，以防止与其意外接触。4.2.1.1试验方法
试验应在遮阳篷内进行，发动机在最高空转转速下运行，直至表面温度稳定。确定温度时，应根据规定环境温度和试验环境源度的差异对观测温度进行校正。确定发动机排气系统的热表面区，若确定的热表面区与最近操纵机构的距离大于100mm，使用图2中锥体A测定：若确定的热表面区与最近操纵机构的距离小于等于100mm，用图2中锥体B测定。移动锥体A，锥体的轴线与水平夹角应始终在0°～180之间，使锥体的端或锥尖向下（相对于水平方向）指向热表面。锥体不能向上移动。移动锥体时，确定锥体的锥尖或锥面是否与热表面区相接触。锥体B可以沿任何方向移动指向排气表面。4.2.1.2验收条件
锥体A或锥体B的锥尖或锥面不能与排气系统的热表面接触。4.3排气的防护
发动机的排气方向应避开所有操纵位置上的操作者。5耕作部件的防护
5.1后置耕机
后置刀片的防护应如图3所示。
耕耘机的后部应设防护装置，当刀片位于水平支撑表面上时，防护装置的后下缘离水平支撑面的距离应不大于25Imm，防护装置的宽度至少为所有力片的组合宽度。可移动式挡板放开后应能自动回位。防护装置应有侧盖板。
5.2前置和手持耕耘机
前置和手持耕耘机的旋转部件应设牢固的固定防护装毂，该防护装置应至少覆盖旋转部件后部与垂直方向夹角为60°的区域，见图4a）。防护装置的最小宽度应符合表1规定。表1
工作幅宽
≤600
防护装置宽度最小值
工作辅宽此内容来自标准下载网
单位为毫米
GB10395.10—2006
连接扶手末端直线的中点在水平面内的投影和旋转部件外缘在同一水平面内的投影之间的距离最小应为900mm，当永平扶手与机器前进方向不平行时该距离最小为500mm，见图4b）。两扶手间应设暨横杆，以防止操作者接触工作部件，横杆与工作部件边缘的水平距离应大于550mm，见图4b）。如果在离工作部件水平距离550mm处两扶手间距离小于320mm，则不需要设置横杆，见图4c)。
耕耘机扶手应牢固地固定在耕耘机上，以防止操纵过程中意外脱开，面失去控制。扶手和机体间的隔离栅在正常工作条件下不应变形。单位为毫米
水平面
维体B
试验锥
刀片防护装置
单位为毫米
刀片项照
停放力片的水平支接面
图3后置耕耘机耕作部件的防护
GB30395.10-2006
见表1。
6操纵机构
6.1一般要求
一翡护装死
）防护盖板
b）有横杆的扶手
c）无横杆的扶手
图4前置和手持耕耘机耕作部件的防护单位为意米
操作者操纵机构应符合GB/T20341和GB/Z20347规定的要求。操纵机构还应适合于GB/T8420中定义的百分位排列的第5位到第95位成年操作者操纵。下列装置不作为操作者操纵机构：耕深控制装置：
发动机起动装置：
耕耘机附件的断开装置；
耕机覆盖件的调整装置。
操作者操纵机构的位置和移动范围应便于操作者操纵并保持在图5给出的拟人尺寸内。对于不经常使用的操纵机构，当操作者双脚站立在地面上，且所有肢体在限定的操作者区时，可以根据操作者的身体情况扩大操纵范围，如：身体可前倾直至接触到操纵位置区内的任何手柄。如果仅在刀片传动机构分离的情况下才能起动，则发动机起动操纵机构可以在该范围外。操纵主传动的操纵机构使耕耘机倒退时，要求由沿传遵传动方向连续动作实现，并且在松开操纵机6
构后能自动回到空位置。
对自走式耕耘机，在耕整部件作业时，主传动机构应能接合或分离。GB10395.10-2006
机器操纵手柄上应有操作者手离开手柄后，使刀片自动停止运转的装置，可以通过停止驱动发动机（电动机）或中间刀片离合/制动机构来实现。6.2起动装置
机器应设置种装置，该装置能防止所有在发动机（电动机）起动中使车轮和/或工作部件转动的起动方法。例如：某装置使发动机只有在变速杆处于空描位置和工作部件分离时才允许起动，则可认为该装置满足该条要求。
如果使分离状态的起动系统接合时，操作者不处于危险区内，则不需要该类装置。危险区（见图6）为一纵向带，宽度由工作部件或装置的工作幅宽限定，向前延伸，向后至工作部件或装置的覆盖物外侧550mm处。
倒退行驶时，危险区为整个向后的纵向带，仅由工作部件的工作幅宽限定宽度操作者不得不倾向机器起动发动机的，应指明适当的起动位置或支撑处，并有相应的标识符号，发动机不能装用松散绳带操织的起动器。6.3发动机转速控制装置
对于发动机转速控制手柄，如果处于操作者手操纵机构位置区内，则手柄远离操作者《通常向前和/或向上）移动应使发动机转速增加：手柄朝向操作者（通常向后和/或向下）移动应使发动机转速降低对于发动机转速推/拉操纵机构，如果处于操作者手操纵机构位置区内·则拉操纵机构应使发动机转速增加，推操纵机构应使发动机转速降低。6.4刀片/主传动操级机构
6.4.1一般要求
耕耘机应由位于操作者手操纵机构位置区内（见图5）的操作者持续操纵机构使主传动机构和刀片接合，实现耕耘机倒退行驶。
机器应具有切断供给刀片动力的装置，要求有意识地操纵该装置才能实现起动操作。所有有倒挡的机器都应有空挡位置。对于带有驱动轮的后置和前置耕耘机，挂倒挡时工作部件应不被驱动。下列情况是允许的：一挂倒挡的同时，工作部件分离；一工作部件传动系接合时，不能挂倒挡。6.4.2动力传递切断试验
6.4.2.1刀片传动系
除带有离心式离合器的动力耕耘机和电动耕耘机外，动力耕耘机应进行两次试验：首先使发动机在耕耘机制造厂推荐的发动机急速下运行，然后使发动机在耕耘机制造厂推荐的最大调节转速下运行。离开地面时，接合刀片传动机构。当分离并降低到坚硬、平整的水平表面时，刀片应停止转动。对带有离心式离合器的动力耕耘机，如果切断供给刀片动力的装置符合6.4.1的要求，则该装置为组合式减速/分离操纵机构，刀片离开地面并操纵该装置，应使刀片转动。向上松开该操纵机构，当刀片降低到坚硬、平整的水平表面时，刀片应停止转动。对电动耕耘机，仅进行1次试验，试验在耕耘机制造厂推荐的电动机怠速下进行。离开地面时，接合刀片传动机构。当分离并降低到坚硬、平整的水平表面时，刀片应停止转动。6.4.2.2主传动机构
将耕耘机所有车轮置于高25.4mm的垂直台阶前，分离刀片和车轮的主传动机构，分别在耕耘机制造厂推荐的发动机急速下和最大调节转速下试着爬上台阶。对电动耕耘机，试验仅在耕耘机制造厂7
GB10395.10--2006
推荐的电动机息速下进行。
耕耘机不应横向越过垂直台阶，主传动机构分离时车轮不应转动。R762
102（到高楼）
a）操作者区
图5手扶（步行操级）机器的操作者区单位为毫来
b）扶手右置时操作者区
操作者手操缴机构位驾区）
（操作者位置区）
蒙转刀片
机器前进方构
GB10395.10--2006
单位为毫米
（操作者手操纵机构位置区）
10（操作者位置区）
机器前进方向
旋转刀片
）扶手左置时操作者区
注1：较低的向前区题百分位排列的第5位男性或第50位女性常在扶手随离拼上时能够触及的区域。对百分位排列的第95位男性向前倾斜靠在扶手菌离栅上时同样可触及该区域。注2：由手隔离栅占有空间和起保护作用，操作者区内的所有隔离概会使操作者区减少。注3：操作者区限定了所有常用操作者揉纵机构的最大移动范困，但并不意味着是操作者操纵机构的最佳位暨。图5（续）
单位为毫米
前进方向
危险区
一刀片
图6未挂倒挡操纵机器起动装置时的危险区6.5发动机（电动机>停机
应具有停止发动机（电动机）运转的停机操纵机构。该装置应由人力有意识地操纵才能使发动机（电动机）起动。应具有防止意外起动发动机（电动机）的开关钥匙或类似的装置，除非人力起动是发动机的唯一起动方式。
6.6操纵机构的标识
6.6.1应用耐久标签或标志，清断标明所有操纵机构的功能、操纵方向和/或操纵方法。使用说明书中应给出所有操纵机构的浅显易懂且详细的操纵说明。6.6.2操作者符号应符合GB/T4269.1.GB/T4269.2和GB/T4269.3规定。9
GB10395.10—2006
6.6.3带有反冲型起动机的耕耘机应在明显位置用标签，指出在人力起动发动机时操作者脚或不用的手应放的位置。
7电气要求
下列电气要求仅适用于电压低于42V的蓄电池电路，且不包括磁电机接地电路。对与主电源直接联接的电动机器的电气要求应执行GB4706.1的规定。7.1蓄电池的安装
通风蓄电池仓必须有开孔，以便通风和排放。蓄电池在工作位置时，蓄电池泄漏的电解液不能与机器部件接触，以免由于严重腐蚀导致危险事故。7.2过载保护
除起动电动机和点火电路外，替电池开关输入侧的所有电路都应装过载保护装置。对于双线制电路和非接地系统，过载保护装置可以装在任一线路上。7.3极柱和未绝缘电气件
极柱和来绝缘电气件应进行防护，防止在正常保养、加注燃油和润滑时由油箱或工具造成短路。8标患
8.1般规定
8.1.1每台机器都应明确标出制造厂名称、型号和/或系列序号及必要的警示信息（如燃油牌号和混合比例，建议带护耳罩、旁观者的安全距离、劝告阅读使用说明书和其他有用信息）。8.1.2每台机器都应在明显部位给出由“带护眼罩或适当的危险图形构成的安全标志（见GB10396).
8.1.3给出警示信息的标签应靠近所针对的危险部位，这些标签应采用机器所销售国家的方语言，且易识别。
8.1.4在刀片附近应有一耐久的安全标志，指明操作者的脚应远离旅转刀片。安全标志为3带式或2带式，并应符合GB10396的规定（见图7示例）A警告
远旋转刀片。身
体触及旋转刀片
将造成伤害。
图7指明旋转刀片危险的安全标志乐例10
