【国家标准(GB)】 自动喷水灭火系统 第13部分:水幕喷头

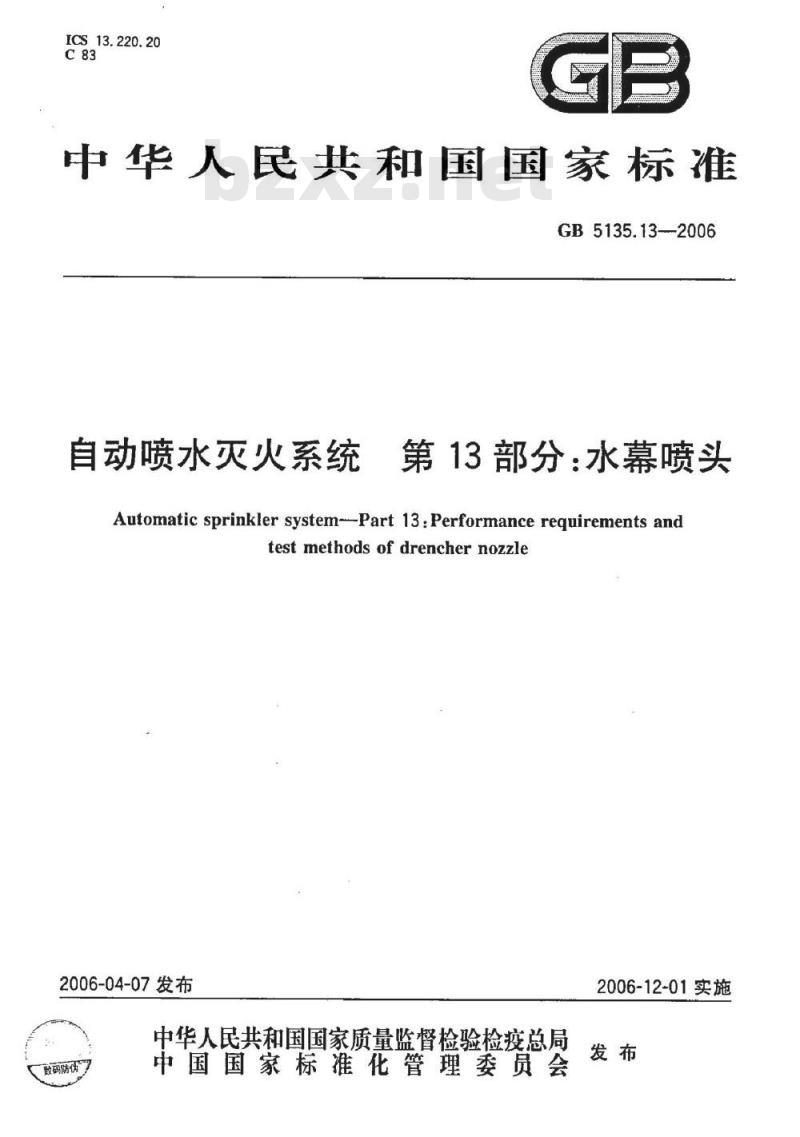

ICS13.220.20
中华人民共和国国家标准
GB5135.13--2006
自动喷水灭火系统
第13部分：水幕喷头
Automatic sprinkler system--Part 13:Performance requirements andtest methods of drencher nozzle2006-04-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伤
2006-12-01实施
GB 5135.13—2006

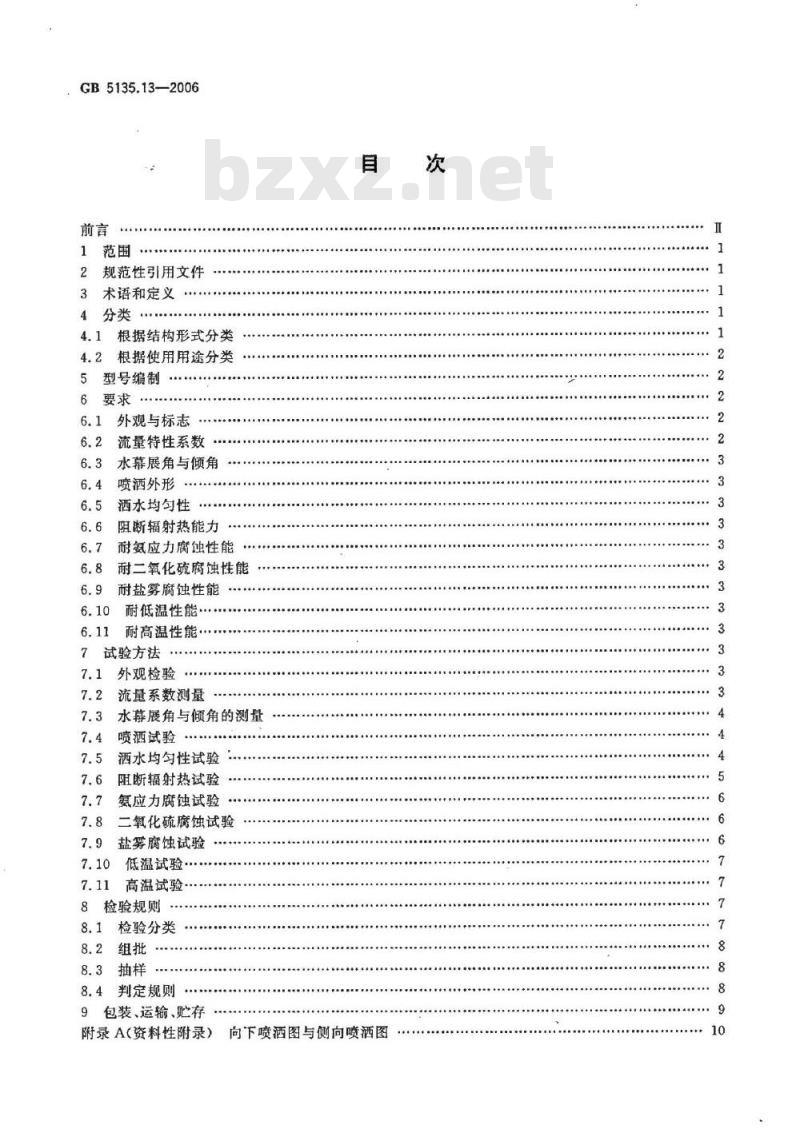

规范性引用文件
术语和定义
4分类
4.1根据结构形式分类
4.2根据使用用途分类
型号编制
外观与标志
流量特性系数
水幕展角与倾角
喷酒外形
酒水均匀性
阻断辐射热能力
耐氨应力腐蚀性能
耐二氧化硫腐蚀性能
耐盐雾腐蚀性能
耐低温性能…
耐高温性能
试验方法
外观检验
流量系数测量
水幕展角与倾角的测量
喷洒试验
洒水均匀性试验
阻断辐射热试验
氨应力腐蚀试验
二氧化硫腐蚀试验
盐雾腐蚀试验
低温试验
高温试验·
检验规则
8.1检验分类
8.2组批
8.3抽样
8.4判定规则
包装、运输、贮存
附录A（资料性附录）
向下喷酒图与侧向喷酒图

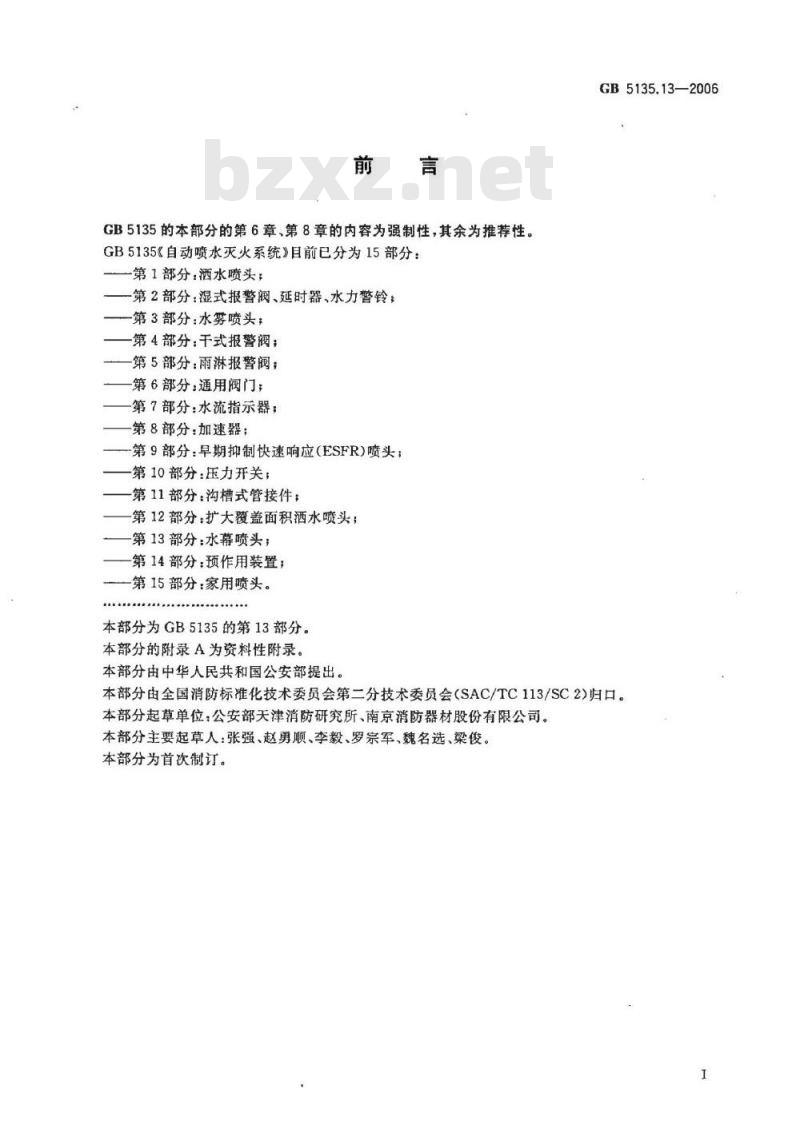

GB5135的本部分的第6章、第8章的内容为强制性，其余为推荐性。GB5135《自动喷水灭火系统》目前已分为15部分：一第1部分：洒水喷头；
一第2部分：湿式报警阀、延时器、水力警铃：-第3部分：水雾喷头；
一第4部分：干式报警阀：
一第5部分：雨淋报警阀；
一第6部分：通用阀门；
第7部分：水流指示器；
一第8部分：加速器；
-第9部分：早期抑制快速响应(ESFR)喷头：第10部分：压力开关；
第11部分：沟槽式管接件；
一第12部分：扩大覆盖面积酒洒水喷头；第13部分：水幕喷头；
第14部分：预作用装置；
一第15部分：家用喷头。
本部分为GB5135的第13部分。
本部分的附录A为资料性附录。
本部分由中华人民共和国公安部提出。GB5135.13—2006
本部分由全国消防标准化技术委员会第二分技术委员会（SAC/TC113/SC2)归口。本部分起草单位：公安部天津消防研究所、南京消防器材股份有限公司。本部分主要起草人：张强、赵勇顺、李毅、罗宗军、魏名选、梁俊。本部分为首次制订。

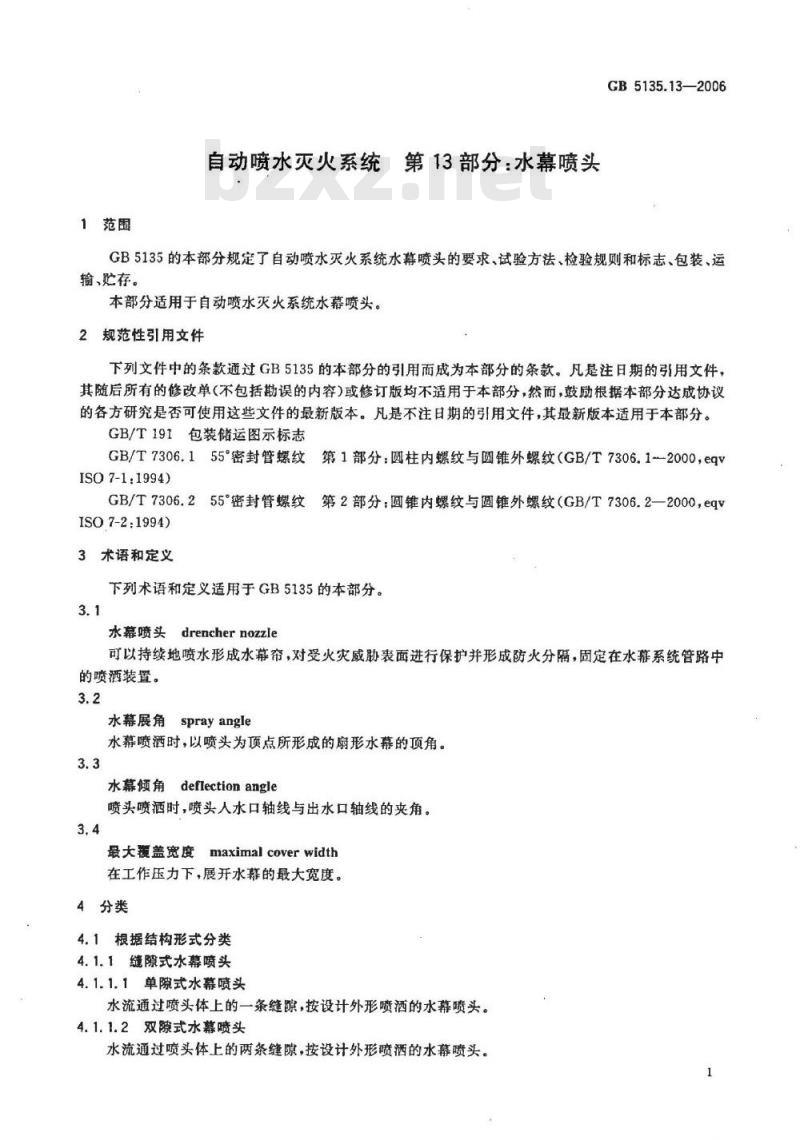

1范围
自动喷水灭火系统第13部分：水幕喷头GB5135.13—2006
GB5135的本部分规定了自动喷水灭火系统水幕喷头的要求，试验方法、检验规则和标志、包装、运输、贮存。
本部分适用于自动喷水灭火系统水幕喷头。2规范性引用文件
下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T7306.12000，eqvISO 7-1:1994)
GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2—2000，eqvISO7-2:1994)
3术语和定义
下列术语和定义适用于GB5135的本部分。3.1
水幕喷头drenchernozzle
可以持续地喷水形成水幕帘，对受火灾威胁表面进行保护并形成防火分隔，固定在水幕系统管路中的喷洒装置。
水幕展角sprayangle
水幕喷洒时，以喷头为项点所形成的扇形水幕的顶角。3.3
水幕倾角deflection angle
喷头喷洒时，喷头人水口轴线与出水口轴线的夹角。3,4
最大覆盖宽度maximalcoverwidth在工作压力下，展开水幕的最大宽度。4分类
4.1根据结构形式分类
4.1.1缝隙式水幕喷头
4.1.1.1单隙式水幕喷头
水流通过喷头体上的一条缝隙，按设计外形喷酒的水幕喷头。4.1.1.2双隙式水幕喷头
水流通过喷头体上的两条缝隙，按设计外形喷洒的水幕喷头。1
GB5135.13—2006

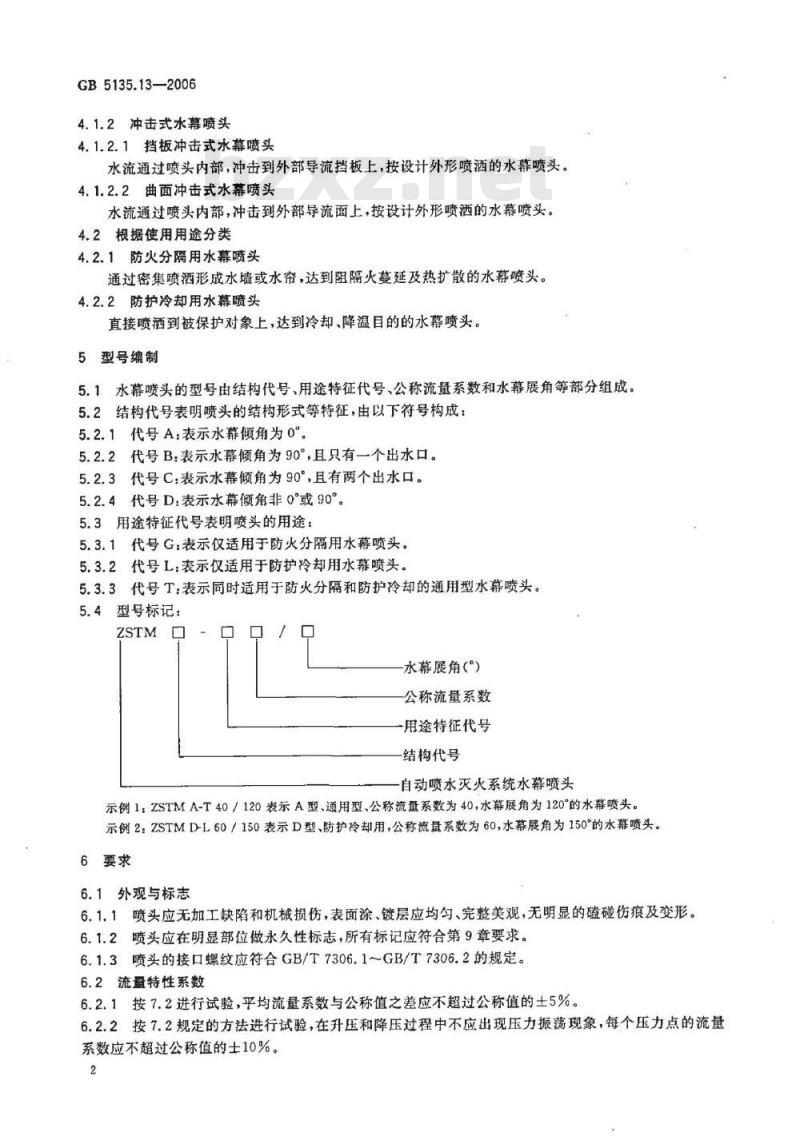

4.1.2冲击式水幕喷头
4.1.2.1挡板冲击式水幕喷头
水流通过喷头内部，冲击到外部导流挡板上，按设计外形喷洒的水幕喷头。4.1.2.2曲面冲击式水幕喷头
水流通过喷头内部，冲击到外部导流面上，按设计外形喷洒的水幕喷头。4.2根据使用用途分类
4.2.1防火分隔用水幕喷头
通过密集喷酒形成水墙或水帘，达到阻隔火延及热扩散的水幕喷头。4.2.2防护冷却用水幕喷头
直接喷洒到被保护对象上，达到冷却、降温目的的水幕喷头。5型号编制
5.1水幕喷头的型号由结构代号、用途特征代号、公称流量系数和水幕展角等部分组成。5.2结构代号表明喷头的结构形式等特征，由以下符号构成：5.2.1代号A：表示水幕倾角为0°5.2.2代号B：表示水幕倾角为90°，且只有一个出水口。5.2.3代号C：表示水幕倾角为90°，且有两个出水口。5.2.4代号D：表示水幕倾角非0°或90%5.3用途特征代号表明喷头的用途：5.3.1代号G：表示仅适用于防火分隔用水幕喷头。5.3.2代号L：表示仅适用于防护冷却用水幕喷头。5.3.3代号T：表示同时适用于防火分隔和防护冷却的通用型水幕喷头。5.4型号标记：
ZSTM口
口／口
水幕展角（°）
公称流量系数
用途特征代号
结构代号
自动喷水灭火系统水幕喷头
示例1：ZSTMA-T40/120表示A型、通用型、公称流量系数为40，水幕展角为120°的水幕喷头。示例2：ZSTMDL60/150表示D型、防护冷却用，公称流量系数为60，水幕展角为150°的水幕喷头。6要求
6.1外观与标志
6.1.1喷头应无加工缺陷和机械损伤，表面涂、镀层应均匀、完整美观，无明显的磕碰伤痕及变形。6.1.2喷头应在明显部位做永久性标志，所有标记应符合第9章要求。6.1.3喷头的接口螺纹应符合GB/T7306.1～GB/T7306.2的规定。6.2流量特性系数
6.2.1按7.2进行试验，平均流量系数与公称值之差应不超过公称值的士5%。6.2.2按7.2规定的方法进行试验，在升压和降压过程中不应出现压力振荡现象，每个压力点的流量系数应不超过公称值的士10%。
6.3水幕展角与倾角
GB5135.13—2006
6.3.1按7.3.1进行试验，水幕展角应满足下列要求：水幕展角小于90°时：实测角度偏差不得大于士3%水幕展角大于90°时：实测角度偏差不得大于土56.3.2按7.3.2进行试验，水幕倾角实测角度偏差不得大于士3°6.4喷酒外形
按7.4规定的方法进行试验，实测外形图与生产厂商公布喷洒外形图之差不应超出生产厂商公布值的士10%。生产厂商公布喷酒外形图应有纵横坐标网格背景，最小坐标格代表尺寸不大于0.5m×0.5m.
6.5酒水均匀性
对G型和T型水幕喷头应进行洒水均匀性试验，按7.5进行试验，水幕应连续完整、布水均匀，任一集水盒中酒水量不应低于平均洒水量的50%，任一集水盒中洒水量不应高于平均洒水量的200%。6.6阻断辐射热能力
对G型和T型水幕喷头应进行阻断辐射热试验，喷头工作压力为0.1MPa的喷射强度条件下，在最大覆盖宽度内，平均阻断辐射热能力，即隔热效率μ应在公布值的士10%范围内。6.7耐氨应力腐蚀性能
按7.7进行试验，水幕喷头的各部件不应出现裂纹、脱层或损坏。6.8耐二氧化硫腐蚀性能
按7.8进行试验后，水幕喷头各部位应无明显腐蚀损坏。6.9耐盐雾腐蚀性能
按7.9进行试验后，水幕喷头各部位应无明显腐蚀损坏。6.10耐低温性能
按7.10进行试验，水幕喷头的涂层或镀层不应出现断裂和剥层现象，喷头不应发生严重变形或损坏。
6.11耐高温性能
按7.11进行试验，水幕喷头不应发生严重变形或损坏。7试验方法
试验前，生产厂商应提供水幕喷头的设计图纸、性能参数（包括流量系数、水幕展角、水幕倾角、喷酒外形图等)。
7.1外观检验
对照设计图纸等技术文件，通过目测或使用通用量器具进行检查测量，结果应符合本标准6.1的规定。
7.2流量系数测量
试样数量为3只，试验装置如图1所示。将水幕喷头安装在试验装置上，压力、流量的测量精度不得低于0.5级。喷口处压力为0.10MPa.0.20MPa、0.30MPa.0.40MPa、0.50MPa、0.60MPa，先由低压升到高压，再由高压降到低压，至每一个测量点，进行测试。将所测得的数据按式（1）进行计算，平均流量系数和每个压力点的流量系数都应符合6.2的规定。流量特性系数K的计算公式：
K=Q/V10P
式中：
Q一流量，单位为升每分（L/min）；P压力，单位为兆帕(MPa)。
在试验中应修正自压力表至水幕喷头出口之间的静压差。·（1)
GB5135.13—2006
L,=1600mm
1-钢管，公称直径65mm，
2——变径三通（不允许用补心调节），3—压力表，精度0.5级，
4——水幕喷头；
5——堵头.
7.3水幕展角与倾角的测量
L=320mm
图1流量特性试验装置
7:3.1试样数量为1只，试验压力为0.1MPa，在喷头同一水平高度，正对水幕喷射方向，用照相机拍摄喷头至距其0.5m处水幕的图像，测量喷头出口水幕充实边缘夹角，即水幕展角。测量结果应符合6.3.1的规定。
7.3.2试样数量为1只，试验压力为0.1MPa，在喷头同一水平高度，垂直于水幕喷射方向，用照相机拍摄喷头至距其0.5m处水幕的图像，测量喷头出口水幕中心轴线与喷头进水轴线的夹角，即水幕倾角。测量结果应符合6.3.2的规定。7.4喷酒试验
7.4.1喷头距地面高度不小于3.0m，试验压力分别为0.1MPa，0.2MPa和0.4MPa，将喷酒外形绘制成喷洒外形图，喷洒图的横坐标为喷洒距离，纵坐标为喷洒高度。示意见附录A。7.4.2对G型水幕喷头，喷洒外形图为向下喷洒图。由于水幕外形为对称图形，所以可取喷头纵轴一侧，即实际外形的一半绘制喷洒外形图。应保证最大覆盖宽度包含在图中。喷酒外形应符合6.4的规定。7.4.3对L型喷头，喷酒外形图为侧向喷洒图，即安装水幕喷头，使水幕向受保护一侧方向喷洒。喷洒外形应符合6.4的规定。
7.4.4对T型水幕喷头，喷洒外形图应包括向下喷洒图以及侧向喷洒图。向下喷洒图、侧向喷洒图的喷洒外形应符合6.4的规定。免费标准下载网bzxz
7.5酒水均匀性试验
G型和T型水幕喷头的安装如图2所示，两只喷头安装在一条管路上，使喷头向下喷酒。沿水幕喷酒方向布置一排集水盒，喷头距集水盒顶部2m。单个集水盒尺寸为：0.3m×0.6m×0.5m（长×宽×高），收集两只喷头重叠部分的酒水，即两只喷头正下方及其中间的集水盒水量，喷头间距为：每个喷头酒水的最外边缘喷酒到另一个喷头的正下方集水盒内，试验压力为0.10MPa，喷洒时间不小于2min。水幕喷头的平均洒水量按式(2)计算：P单均=Q/n
式中：
P草均
平均酒水量，单位为升(L)；
Q全部集水盒收集的总水量，单位为升(L)；集水盒数量。
测量每个集水盒中的水量，试验结果应符合6.5的规定。压力表
水暮喷头
集水盒
图2酒水均匀性试验装置
7.6阻断辐射热试验
GB5135.13—2006
试验装置如图3、图4所示。试验使用1个标准辐射屏，尺寸为600mm×400mm，功率为25kW，表面温度大于1200℃。对于水幕展角大于等于180的喷头，测量高度H为喷头正下方1m；对于水幕展角小于180°的喷头，测量高度H为水幕最大覆盖宽度所对应的高度。正对辐射屏1.0m处安装1只热流计，其中心与辐射屏中心高度相同，量程为3W/cm。启动标准辐射屏及热流计。无水幕时用热流计测得稳定热通量为qt。在0.1MPa压力下喷洒水幕，在状态稳定后测得热通量为q，按式(3)计算水幕隔热效率：
式中：
水幕隔热效率
μ=(1—q2/qt)×100%
在水幕作用下的热通量，单位为瓦每乎方厘米（W/cm2）；一无水幕作用的热通量，单位为瓦每平方厘米（W/cm）。（3）
在相同高度，此测量点左、右距水幕边缘1/2处的两点，测出其隔热效率。求出此三点的隔热效率的算术平均值μ,为喷头的隔热效率，试验结果应符合6.6的规定。水幕喷头
热流计
图3阻断辐射热试验装置侧向图
标准热源
GB5135.13—2006
水蘑喷头
标准热源
热流计
1/2最大覆盖宽度
图4阻断辐射热装置试验正向图
7.7氮应力腐蚀试验
试样数量为3只。将试样除去油脂，置于容积为（0.02土0.01)m的玻璃容器中。将密度为0.94g/cm氨水溶液存放在试验容器的底部，距试样的下部约40mm。氨溶液的容积按试验容器容积0.01mL/cm加人，将大约产生如下的气体组分：35%的氨，5%的水蒸气和60%的空气。潮湿的氨混合气体应保持在大气压力下，温度保持在（34土2）℃。试验容器应有毛细管排空以防止产生压力，喷头试样应有防护罩以防止凝滴落于其上。试验玻璃容器应处于封闭的恒温箱内以防止试样上凝滴，试验历时10d。试验后将喷头试样冲洗干燥，进行仔细地检验。试验结果应符合6.7规定。7.8二氧化硫腐蚀试验
·试样数量为3只。试验装置包括一个容积为5L（容积可增至15L，但应保证下述化学试剂按比例增加）的隔热玻璃容器，一个防腐材料制成可防止凝液滴于喷头上的罩。容器应能从底部电加热，环绕外壁有冷却管，温度传感器置于中央距底部160mm士20mm的位置，控制加热器使玻璃容器内温度保持在45℃士3℃。在试验期间，控制流过冷却管的水流速度，使排水口水温保持在30℃以下。这种冷热结合的作用应能促使在喷头表面形成冷凝，但应防止冷凝液直接滴于试样上。试样按其工作位置挂在容器内防滴罩的下面，进行8d的二氧化硫腐蚀试验，将20g硫代硫酸钠品体（NazSO5H2O)溶人500mL水中，与稀硫酸反应产生二氧化硫气体。稀硫酸由156mL普通硫酸(0.5mol/L）加844mL水稀释得到。在8d的试验过程中，每天加人20mL的稀硫酸，8d后将试样从容器中取出。在温度不超过35℃、相对湿度不超过70%的条件下干燥4d～7d，然后检查水幕喷头的腐蚀情况，试验结果应符合6.8的规定。
7.9盐雾腐蚀试验
试样数量为3只。试验中，试验盐溶液应为质量比为20%的氟化钠与蒸馏水溶液，在35℃雾化时pH值应为6.5～7.2，密度为1.126g/mL~1.157g/mL，试验箱内应有适当的控制气雾的方法。喷头按其正常工作位置被支撑在试验箱内，暴露在盐雾中，试验箱的容积不应小于0.43m，箱内在试验区温度应保持在（35士2)℃。喷雾压力在0.07MPa～0.17MPa之间。用过的盐溶液应收集起来，不得循环使用。将试样蔽护以防凝滴落在其上面。在试验区内，应至少从两点收集盐雾以确定释放速率和盐浓度。在16h的时间内，收集区内每80cm2面积每小时应能收集1mL～2mL溶液，盐溶液的质量浓度应为（20士1)%。经过10d的试验后，将试样从盐雾试验箱中取出，在温度不超过35℃，相对湿度不超过70%的条件下干燥4d～7d。干6
燥后检查水幕喷头的腐蚀情况，试验结果应符合6.9的规定。7.10低温试验
GB5135.13—2006
试样数量为3只。将水幕喷头置于低温试验箱中，箱内温度保持在（一30土2)℃，历时24h。试验后，取出水幕喷头，在室温下放置24h，然后仔细检查涂层或镀层。试验结果应符合6.10的规定。7.11高温试验
试样数量为3只。将水幕喷头直立放人温度（800士20）℃的试验炉中，受热15min后，夹住水幕喷头螺纹部分，取出喷头，立即浸人温度为（15士1)℃的水浴中，待冷却后进行检查。试验结果应符合6.11的规定。
8检验规则
8.1检验分类
8.1.1出厂检验
水幕喷头在出厂前，应按表2或表3的规定进行出厂检验。8.1.2型式检验
有下列情况之一者，应按表1或表2的规定进行型式检验：a)
新产品投产时；
条款号
正式生产后，产品的结构、材料、工艺、重要部件中任何一项有较大改变，可能影响产品性能时；正常生产时满3年时；
产品停产超过1年恢复生产时；
产品转厂生产或异地搬迁时；
管理部门提出进行型式检验要求时。表1G型和T型喷头
型式检验项目
项目名称
外观与标志
流量特性系数
水幕展角与倾角
喷酒外形
酒水均匀性
阻断辐射热能力
耐氨应力腐蚀性能
耐二氧化硫腐蚀性能
耐盐雾腐蚀性能
耐低温性能
耐高温性能
流量系数
喷射角
出厂检验项目
不合格分类
GB5135.13—2006
条款号
项目名称
外观与标志
流量特性系数
水幕展角与倾角
喷酒外形
耐氨应力腐蚀性能
耐二氧化硫腐蚀性能
耐盐雾腐蚀性能
耐低温性能
耐高温性能
表2L型喷头
型式检验项目
流量系数
喷射角
出厂检验项目
不合格分类
8.2组批
以相同工艺，相同的材料及配件组装或生产的同型号、同规格的产品为一批。8.3抽样
检验样品的抽取应采用随机抽样的方法，抽样基数不宜少于检验样品数量的2倍。8.4判定规则
对于送检的水幕喷头，凡出现下列情况之一者即判定为不合格。1）出现A类不合格项；
2）出现B类不合格项数大于或等于2。水幕喷头型式检验的试验程序和样品数量如图5所示。?
水幕喷头—
注；圆圈中数字为试样数量，
一备用
图5水幕喷头试验程序和样品数量B类
包装、运输、贮存
9.1产品的包装箱上需有包含下列内容的标签：a)
产品名称、执行的产品标准编号、商标；b)
型号规格、生产厂商代号或商标、生产年代；c)
生产厂商名称、详细地址；
应符合GB/T191的要求。
9.2包装箱内应附有下列文件：
产品合格证；
产品使用说明书；
装箱单；
喷酒图等其他技术文件。
GB5135.13—2006
9.3喷头体上应有永久性标志，内容清晰、牢固，包括：型号规格，生产厂商代号或商标、生产年代等9.4水幕喷头应单独固定，防止相互间碰撞，9.5在运输过程中，包装箱要防雨，装卸时防止撞击。
