【国家标准(GB)】 印制板镀层孔隙率电图象测试方法

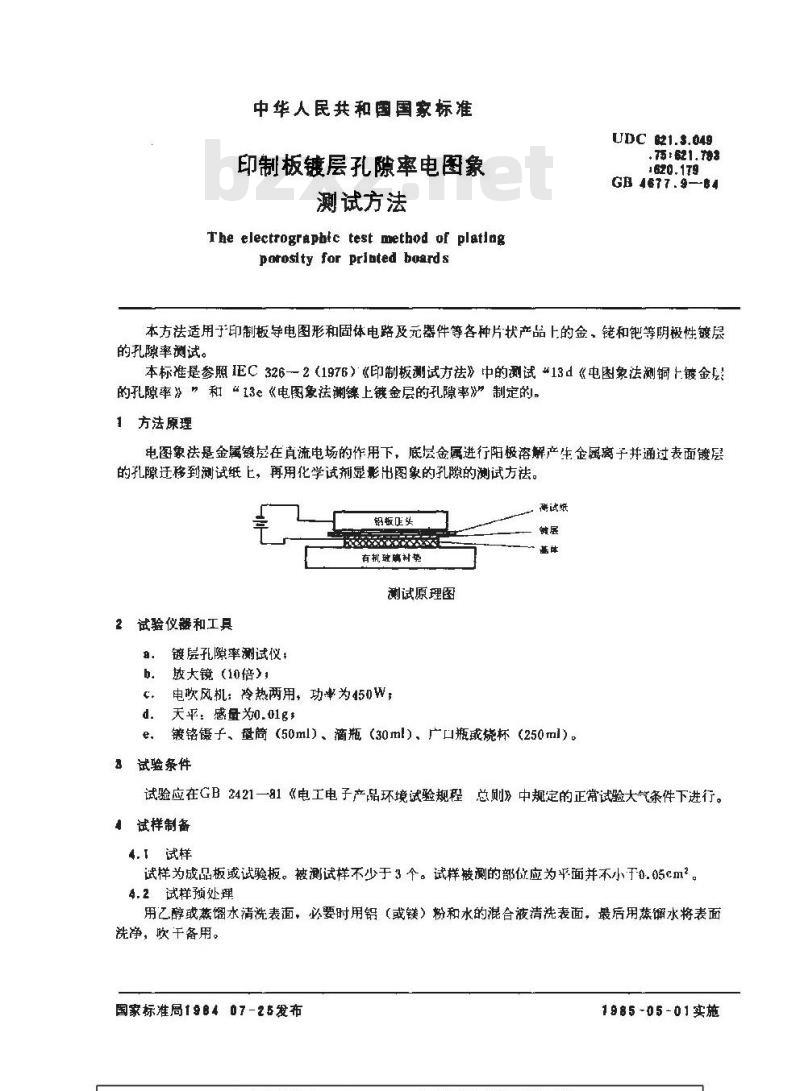

中华人民共和国国家标准
印制板镀层孔隙率电图象
测试方法
The electrograpbic test method of platingporosltyfor printed boards
UDC 821.3.049bzxz.net
75 : 621. 783
GB4677.9—-84
本方法适用子印制板导电图形和固体电路及元器件等各种片状产品上的金，铠和钯等阴极性镀层的孔隙率测试。
本标准是参照IEC326--2（1976）《印制板测试方法》中的测试*13d《电图象法测铜上镀金的孔隙率》和“13《电图象法測镍上镀金层的孔隙率》”制定的。1方法原理
电图象祛是金属镀层在真流电场的作用下，底层金属进行阳极溶解产生金属离子井通过表面镀层的孔隙迁移到测试纸上，再用化学试剂显影出图象的孔隙的测试方法。板促头
有机玻腹制垫
测试原理图
2试验仪器和工具
镀层孔隙率测试仪，
放大镜（10倍），
电吹风机：冷热两用，功率为45DW；天平：感量为0.01g
，耐试纸
镀铬镊子、量筒（50ml）、滴瓶（30ml），广口瓶或饶杯（250ml）。3试验条件
试验应在GB2421一81《电工电子产品环境试验规程总则》中规定的正常试验大气条件下进行。，试样制备
4.1试样
试样为成品板或试验板。被测试样不少于3个。试样鼓测的部价应为平面并不小于0.05cm。4.2试样预处理
用乙醇或蒸馏水清洗表面，必要时用铝（或镁）粉和水的混合液清洗表面，最后用蒸馏水将表面洗净，吹干备用。
国家标准局196407-25发布
1985-05-01实施

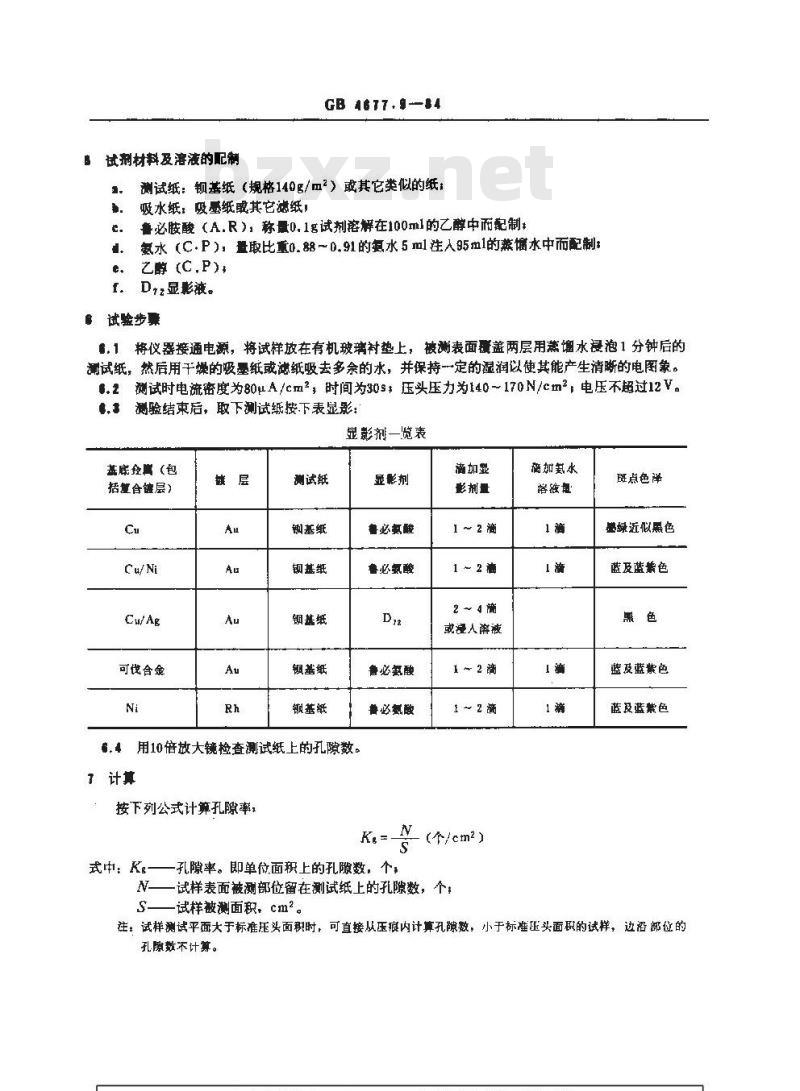

试剂材料及溶液的配制
GB 4677.9--84
测试纸：钡基纸（规格140g/m\）或其它类似的纸：吸水纸：吸墨纸或其它滤纸，
鲁必胺酸（A.R），称量0.1g试剂溶解在100ml的乙醇中而配制：氨水(C.P)：量取比重0.8~0.,91的氢水 5 ml注入95m1的蒸水中而配制乙醇(C,P)+
Dr显影液。
试验步骤
，1将仪器接通电源，将试样放在有机玻璃衬垫上，被测表面覆盖两层用蒸馏水浸泡1分钟后的测试纸，然后用干燥的吸墨纸或滤纸吸去多余的水，并保持一定的湿润以使其能产生清晰的电图象。.2测试时电流密度为80±A/cm2，时间为30s压头压力为140~170N/cm2，电压不超过12V。,测验结束后，取下测试纸按下表显影：显影剂—览表
基底经属(包
括望合键层）
可伐合金
测试纸
锻基纸
钢基纸
钢基纸
锻基纸
.4用10倍放大镜检查测试纸上的孔隙数。计算
按下列公式计算孔隙率，
式中：K
显影剂
鲁必氨酸
鲁必氨酸
鲁必氨酸
普必氨酸
孔隙率。即单位面积上的孔隙数，个，滴加整
影剂量
1～2滴
1 ~ 2滴
2 ~ 4滴
或湿人溶液
1～2滴
【个/cm2）
试样表面被测部位留在测试纸上的孔隙数，个：S
试样被测面积，cm\。
脑加氨水
斑点色滞
遵绿近似黑色
蓝及蓝紫色
蓝及蓝紫色
蓝及蓝紫色
往：试样测试平面大于标准压头面积时，可直接从压痕内计算孔隙数，小于标准延头面职的试样，边沿部位的孔隙数不计算。
GB 48T7.9--84

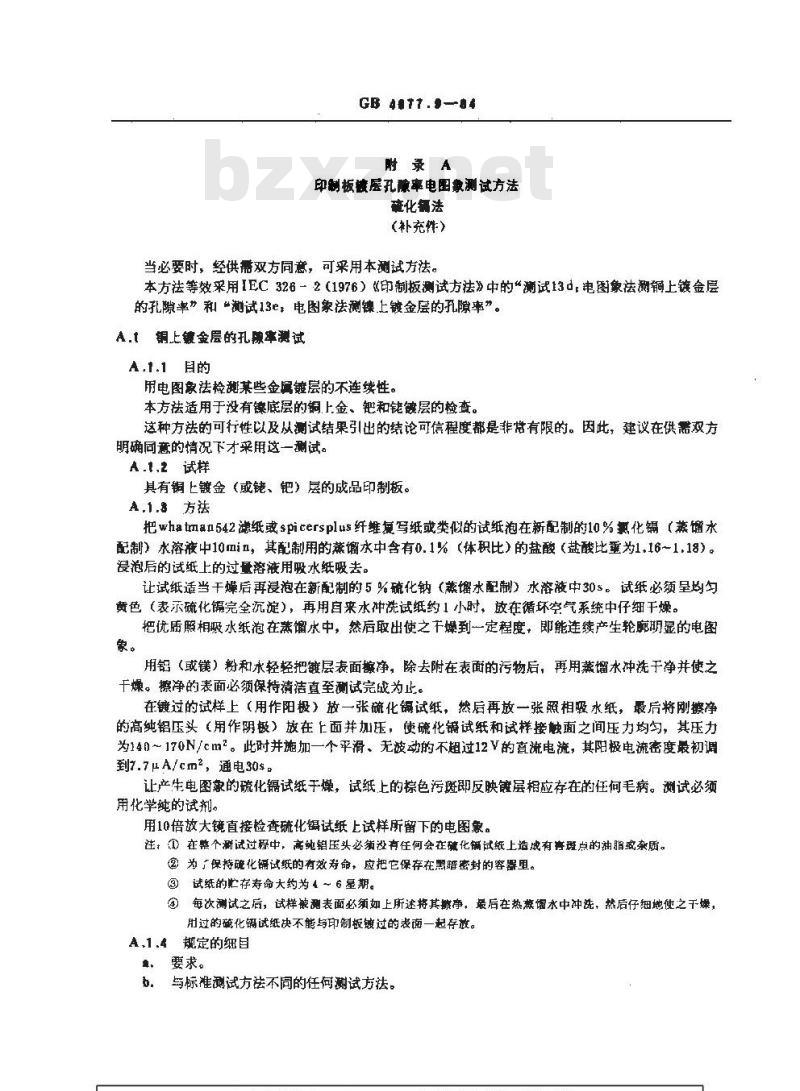

附录A
印制板镀层孔隙率电图象测试方法硫化辐法
（补充件）
当必要时，经供需双方同意，可采用本测试方法。本方祛等效采用IEC326-2（1976）《印制板测试方法》中的\测试13d，电图象法溯铜上镀金层的孔隙率”和*测试13e，电图象法镍,上镀金层的孔隙率”。A,t铜,上镜金层的孔腺率凝试
A.t.1目的
用电图象法检魂某些金属镀层的不连续性。本方法适用于没有镶底层的铜上金、钯和铠镀层的检查。这种方法的可行性以及从测试结果引出的结论可信程度都是非常有限的。因此，建议在供需双方明确同意的情况下才采用这一测试。A.1,2试样
具有铜上镀金（或佬、钯）层的成品印制板。A.1,&方法
把wha tma1542滤纸或spieerspl us 纤维复写纸或类似的试纸泡在新配制的10 %氯化镉（蒸馏水配制）水溶液中10miⅡ，其配制用的蒸馏水中含有0.1%（体积比）的盐酸（盐酸比重为1.16～1.18）。浸泡后的试纸上的过量溶液用吸水纸吸去。让试纸适当干爆后再浸泡在新配制的5%硫化钠（蒸增水配制）水溶液中30s，试纸必须呈均勾黄色（表示硫化镉完全沉淀），再用自来水神冲洗试纸约1小时，放在循环空气系统中仔细干燥。杷优质照相吸水纸泡在蒸馏水中，然后取出使之干燥到一定程度，即能连续产生轮腕明显的电图家。
用铝（或镁）粉和水轻轻把镀层表面擦净，除去附在表面的污物后，再用蒸馏水冲洗于净并使之干燥。襟净的表面必须保持清洁直至测试完成为止。在镀过的试样上（用作阳极）放一张硫化锅试纸，然后再放一张照相吸水纸，最后将刚擦净的高纯铝压头（用作阴极）放在上面并加压，使硫化锵试纸和试样接面之间压力均匀，其压力为141～170N/cm2。此时并施加一个平滑、无波动的不超过12V的直流电流，其阳极电流密度最初调到7.7μA/cm，通电30s。
让产生电图象的硫化锯试纸于燥，试纸上的棕色污斑即反映键层相应存在的任何毛病。测试必须用化学纯的试剂。
用10倍放大镜直接检查硫化锡试纸上试样所留下的电图象。注：（在整个谢试过程中，高钼压头必翁没有任何会在磺化镉试纸上造成有害班点的油脂或杂质。②为了保持硫化婦试纸的有效寿命，应把它保存在黑暗密封的容器里。③试纸的忙存寿命大约为4～6星期。④每次测试之后，试样被测表面必须如上所述将其净，最后在热蒸谣水中冲洗，热后仔细地使之干燥，用过的硫化锅试纸决不能与印制板镀过的表面一起存放。A.1.4规定的细目
，要求。

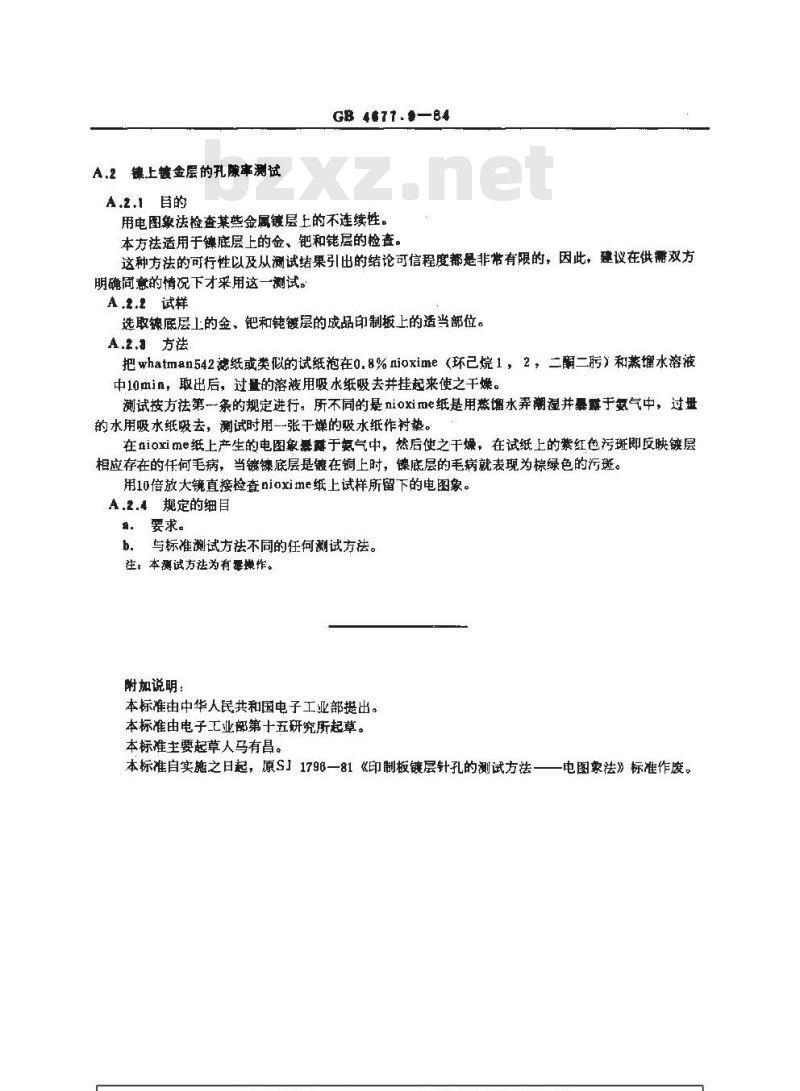

。与标准测试方法不同的任何测试方法。..comA,2镶,上镀金层的孔胰率测试
GB 4671.#—B4
A.2.1目的
用电图象法检查某些金风镶层上的不连续性。本方法适用于镶底层上的金、钯和层的检查。这种方法的可行性以及从测试结果引出的结论可信程度都是非带有限的，因此，建议在供需双方明确同意的情况下才采用这一测试。A.2.2试样
选取镍底层工的金、钯和镀层的成品印制板上的适当部位。A.2.3方法
把whatman542滤纸或类似的试纸泡在0.8%nioxime（环己烷1，2，二酮二聘）和蒸馏水溶液中10min，取出后，过量的溶液用吸水纸吸去并挂起来使之干燥。测试按方法第一条的规定进行，所不同的是nioxime纸是用蒸馏水弄潮湿并暴露于氨气中，过盘的水用吸水纸啵去，测试时用一-张干燥的吸水纸作衬垫。在nioxime纸上产生的电图象暑露于氨气中，然后使之干爆，在试纸上的紫红色污斑即反映镀层相应存在的仟何毛病，当镀锲底层是镀在铜上时，镶底层的毛病就表现为棕绿色的污斑。用10倍放大镜直接检查nioxime纸上试样所留下的电图象。A.2.4规定的细目
确．要求。
b．与标准测试方法不同的任何测试方法。往，本测试方法为有操作。
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部第十五研究所起草。本标准主要起草人马有昌。
本标准自实施之日起，原S」1796一81《印制板镀层针孔的测试方法一一电图象法》标准作废，
