【国家标准(GB)】 复合金属覆层厚度的测定 金相法

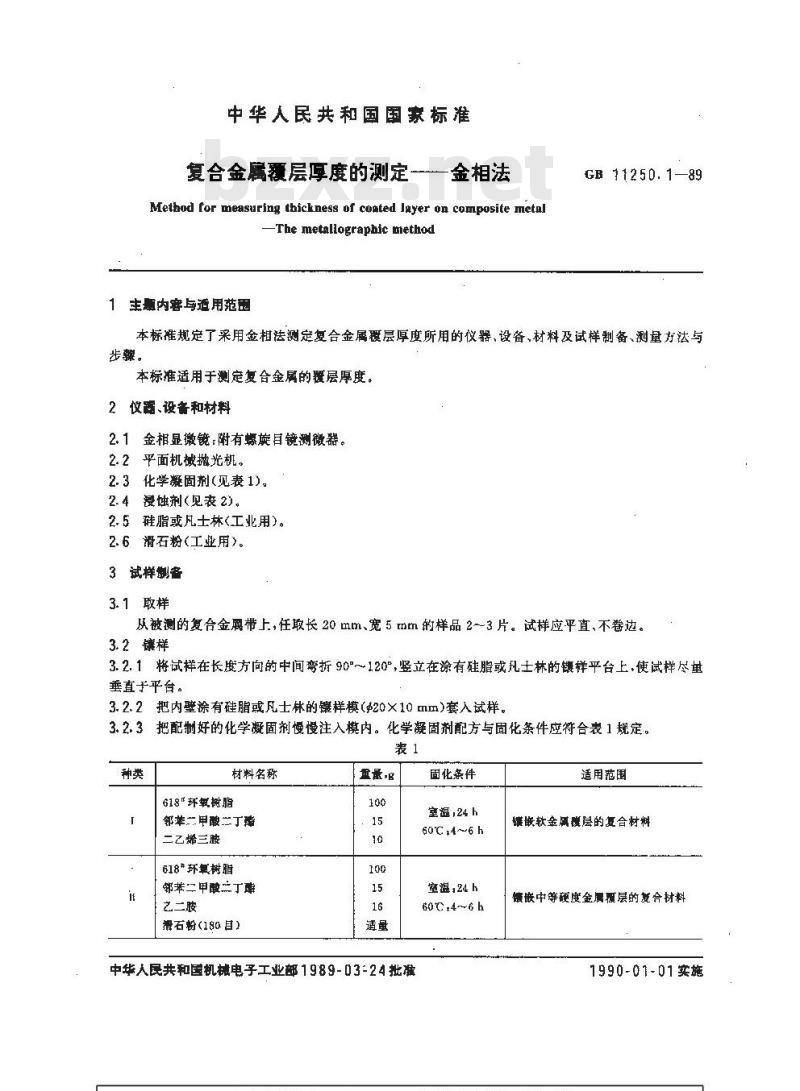

中华人民共和国国家标准
复合金属覆层厚度的测定
金相法
Method for measuring thickness of coated layer on composite metal-The metallographic method
主题内容与适用范围
GB 11250.1—89
本标准规定了采用金相法测定复合金属覆层厚度所用的仪器，设备、材料及试样制备、测量力法与步骤。
本标准适用于测定复合金属的覆层厚度。2仪露、设备和材料
2.1金相显微镜：附有螺旋目镜测微器。2.2平面机機抛光机。
2. 3化学凝固剂(见表1)。
2.4没蚀剂(见表2)。
2.5硅脂或凡士林（工业用）。
2.6滑石粉（工业用）。
3试样制备
3.1取样
从被测的复合金展带上，任取长20mm、宽5mm的样品2～3片。试样应平直，不卷边。3.2镶样
3.2.1将试样在长度方向的中间弯折90\~~1.20°，竖立在涂有硅脂或凡士林的镶样平台上.使试样尽垂直于平台。
3.2.2把内壁涂有硅脂或凡士林的镶样模($20×10mm)套入试样。3.2.3把配制好的化学凝固剂慢慢注入模内。化学凝固剂配方与固化条件应符合表1规定。表1
材料名称
618\环氧树脂
邻苯二甲酸二丁酯
二乙烯三胺
618*环氧树脂
邻苯二甲酸三丁醇www.bzxz.net
艺二胺
滑石粉(180目）
中华人民共和国机械电子工业部1989-03-24批孩固化条件
室温，24h
60C ;4~6 h
室温：24 h
60.4-~6 h
适用范围
镶嵌软金风瘦层的复合材料
情嵌中等硬度金属覆层的就合材料1990-01-01实施
材料名称
6101\环氧树脂
邻苯二甲酸胶二丁酯
乙二胺
滑石粉(180日）

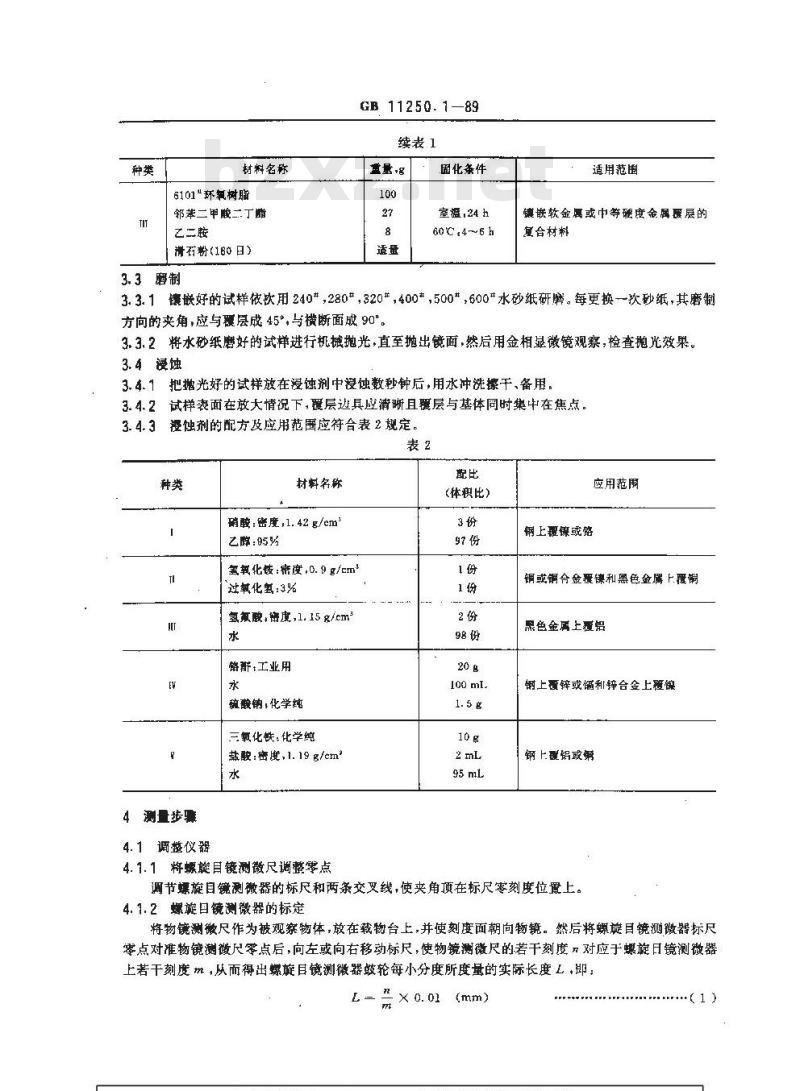

3.3磨制
GB 11250.189
续表1
重量g
固化条件
室摄，24 h
60℃.4~6h
适用范围
镶嵌软金属或中等碰度金属腰层的复合材料
镶嵌好的试样依饮用240#，280#，320#，400*，500#，600水砂纸研磨。每更换一次砂纸，其磨制方向的夹角，应与覆层成45*，与横断面成90″。3.3.2将水砂纸磨好的试样进行机械抛光，直至抛出镜面，然后用金相显微镜观察，检查抱光效果。3.4浸蚀
3.4.1把撼光好的试样放在浸蚀剂中浸蚀数秒钟后，用水冲洗擦干、备用。试样表面在放大情况下，覆层边具应清晰且覆层与基体同时集中在焦点。3.4.2
没蚀剂的配方及应用范围应符合表2规定。3.4.3
测量步彝
4.1调整仪器
材料名称
硝酸:密度,1. 42 g/em
乙醇：95%
氢化：度，0.9g/cm
过载化氢：3%
氢双酸，磷度，1.15g/cm
酐,工业用
殖酸钠，化学纯
三氯化铁：化学纯
盐酸：密度,1. 19 g/cm
4.1.1将螺旋目镜测微尺调整零点配比
（体积比）
应用范围
钢上覆镍或铭
铜或铜合金覆镶和黑色金属 上覆铜熙色金属上覆铝
钢上覆锌或锅和锌合金上覆疆镍钢上铝或铺
调节螺旋目镜测微器的标尺和两条交叉线，使夹角顶在标尺零刻度位置上。4.1.2螺旋日镜测微器的标定
将物镜测微尺作为被观察物体，放在载物台上，并使刻度面朝向物镜。然后将螺旋目镜测微器标尺零点对准物镜测微尺零点后，向左或向右移动标尺，使物镜测微尺的若干刻度对应于螺旋日镜测微器上若干刻度㎡，从而得出螺旋目镜测微器蚊轮每小分度所度量的实际长度L，邸：X 0.01 (mm)
（1）

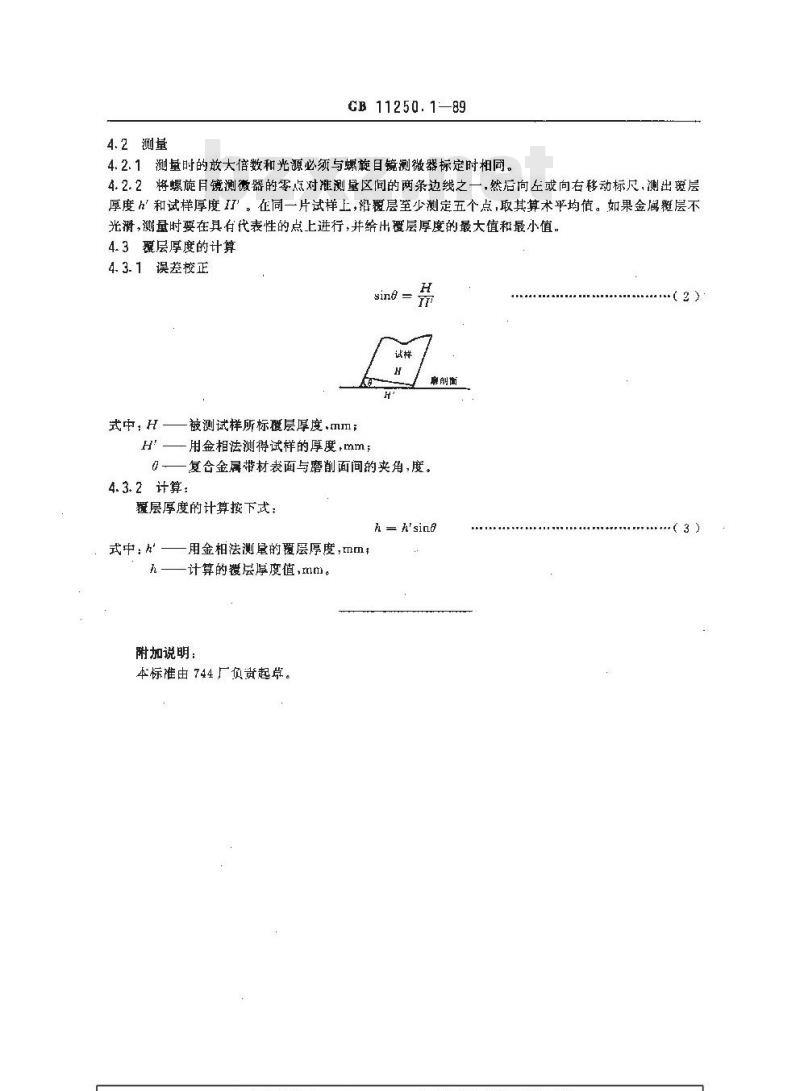

4.2测量
CB 11250.1-89
4.2.1测基时的放大倍数和光源必须与螺施目镜测微器标定时相同。4.2.2将螺旋目镜测微暴的零点对准测量区间的两茶边线之一，然后向左或向右移动标尺，出获层厚度和试样厚度I7”。在同一片试样上，沿覆层茎少测定五个点，取其算术平均。如果金属翘层不光滑，测量时要在具有代表性的点上进行，并给出覆层厚度的最大值和最小值。4.3覆层厚度的计算
4.3.1误差校正
sing =
中：H-
被测试样所标疆层厚度.mm;
用金相法测得试样的厚度，mm；H
一复合金属带材表面与磨削面间的夹角，度。4.3.2计算：
覆层厚度的计算按下式：
h =h'sin?
式中;h
用金相法测凰的覆层厚度，mmt
计算的层厚度值，mm。
附加说明：
本标准由744厂负资起草。
.（2)
