- GB/T11297.3-1989
- 已作废
标准号:
GB/T 11297.3-1989
标准名称:
掺钕钇铝石榴石激光棒消光比的测量方法
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1989-03-31 -
实施日期:
1990-01-01 -
作废日期:
2003-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
80.61 KB
替代情况:
被GB/T 11297.3-2002代替

部分标准内容:

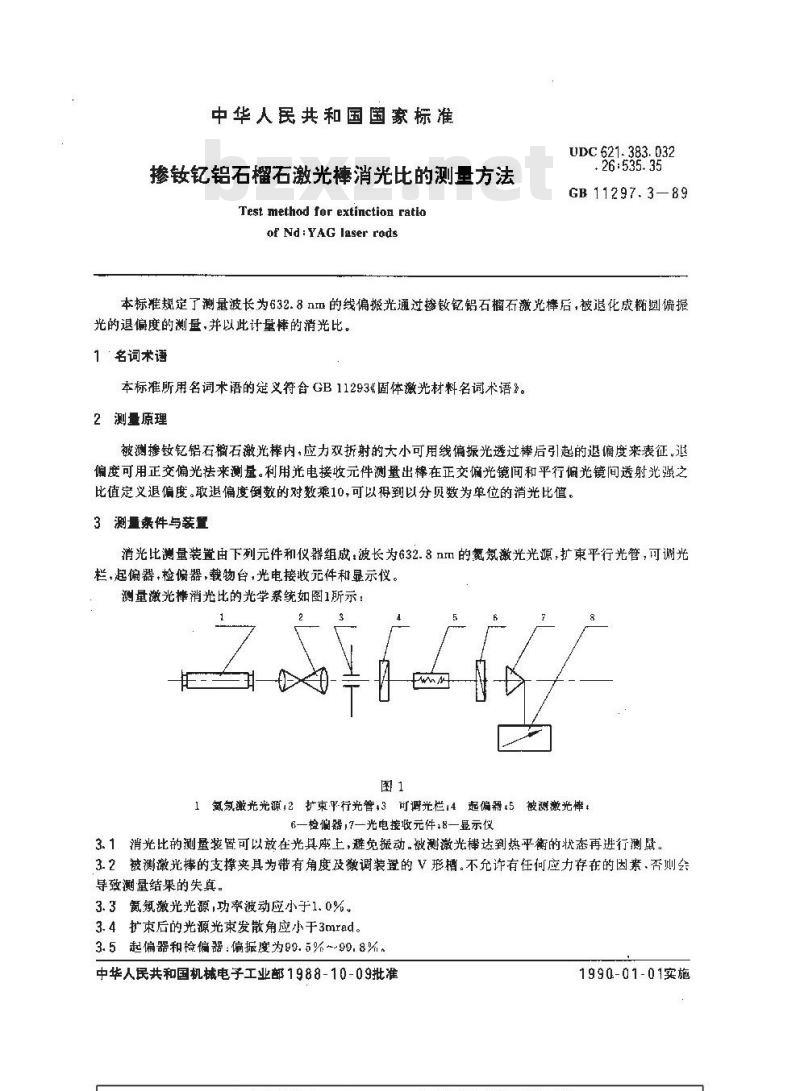

中华人民共和国国家标准
掺钕钇铝石榴石激光棒消光比的测型方法Test method for extinction ratioof Nd: YAG laser rods
UDC 621. 383. 032
+26:535.35
GB 11297.3—89Www.bzxZ.net
本标准规定了测量波长为632.8五丑的线偏振光通过掺钕记铝石瘤石激光棒后,被退化成椭圆偏振光的退偏度的测量,并以此计量棒的消光比。1名词术语
本标准所用名词术语的定义符合GB11293《固体激光材料名词术语》。2测量原理
被测掺钕钇铝石石光棒内,应力双折射的大小可用线偏振光透过棒后引起的退偏度来表征,迟偏度可用正交偏光法来测量。利用光电接收元件测量出棒在正交偏光镜间和平行偏光镜间透射光强之比值定义退偏度。取退偏度倒数的对数乘10,可以得到以分贝数为单位的消光比值。3 测重素件与装置
消光比测量装置由下列元件和仪器组成:波长为632.8nm的氮氛激光光源,扩束平行光管,可谢光栏,起偏器,检偏器,载物台,光电接收元件和显示仪。测量激光棒消光比的光学系统如图1所示:图1
1氢激光光源;2扩束平行光管;3可调光烂14起偏器:5被测激光棒:6—检偏器;7—光电接收元件,%—显示仪3.1消光比的测量装置可以在光具座上,避免振动。被测激光棒达到热平衡的状态再进行罩3.2被测激光棒的支撑夹具为带有角度徽调装置的V形槽。不允许有任何应力存在的因素.否则会导致测量结果的失真。
3.3氮氨激光光源,功率波动应小于1.0%3.4扩束后的光源光束发散角应小于3mrad。3.5起偏器和检偏器:偏振度为90.5%~99.8%中华人民共和国机械电子工业部1988-10-09批准1990-01-01实施

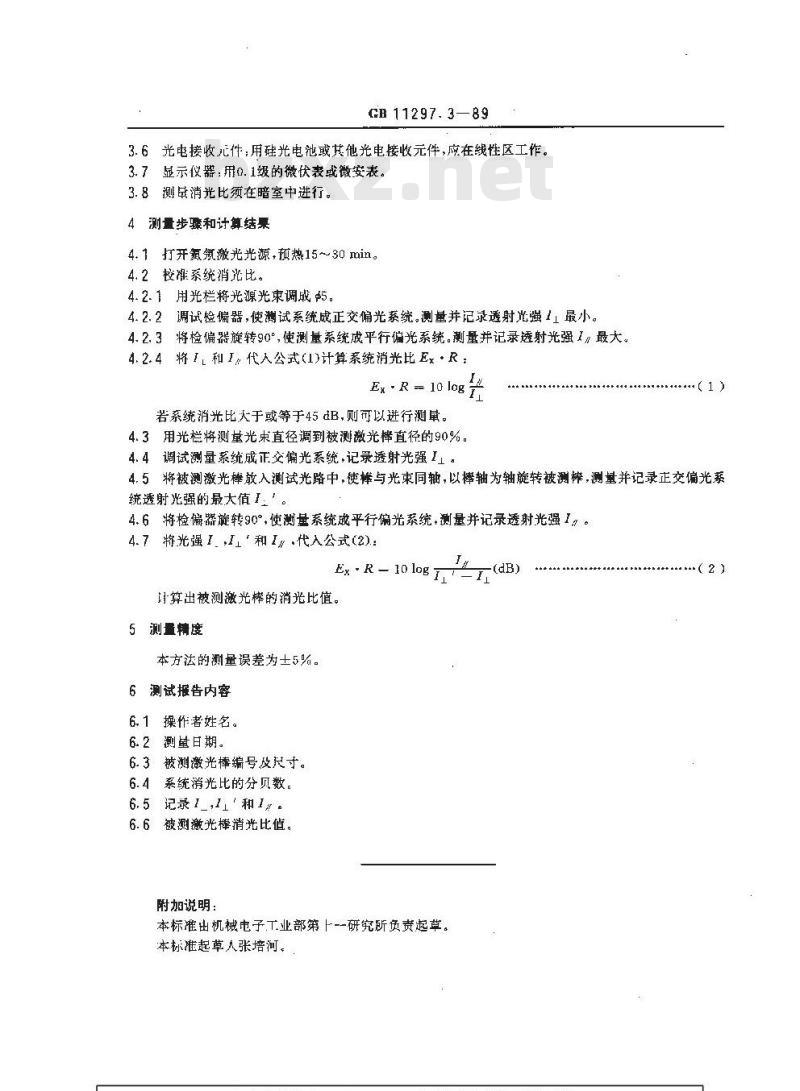

GB 11297. 3—89
3.6光电接收元件:用硅光电池或其他光电接收元件,应在线性区工作。3.7显示仪器:用0.1级的微伏表或微安表。3.8测消光比须在暗室中进行。
4测量步骤和计算结票
4.1打开氢筑激光光源,预热15~30min。4.2校准系统消光比。
4.2.1用光栏将光源光束调成5.
4.2.2调试检偏器,使测试系统成正交偏光系统。测量并记录透射光强11最小。4.2.3将检偏器旋转90°,使测量系统戒平行偏光系统。测量并记录透射光强1最大。4.2.4将IL和I代人公式(1)计算系统消光比Ex·R:Ex R = 10 log
若系统消光比大于或等于45 dB,则可以进行测量。4.3用光栏将测量光束直径调到被测激光棒直径的90%。4.4调试测量系统成正交偏光系统,记录透射光强I1。(1)
4.5将被测激光棒放人测试光路中,使棒与光束同轴,以棒轴为轴旋转被测梯,测量并记录正交偏光系统透射光强的最大值I:
4.6将检偏器旋转90°,使测量系统成平行偏光系统,测量并记录透射光强1。4.7将光强I.I1和I#代入公式(2):I
Ex·R-10 logT
订算出被测激光棒的消光比值。5测量精度
本方法的测量误差为土5%。
6测试报告内容
6.1操作者姓名。
6. 2 测量日期。
6.3被测激光棒编号及尺寸。
6.4系统消光比的分贝数。
6.5记录1_,11和1g
6.6被测激光棒消光比值。
附加说明:
本标准出机械电子工业部第卜--研究所负责起草。本标准起草人张培河。
-(2)
