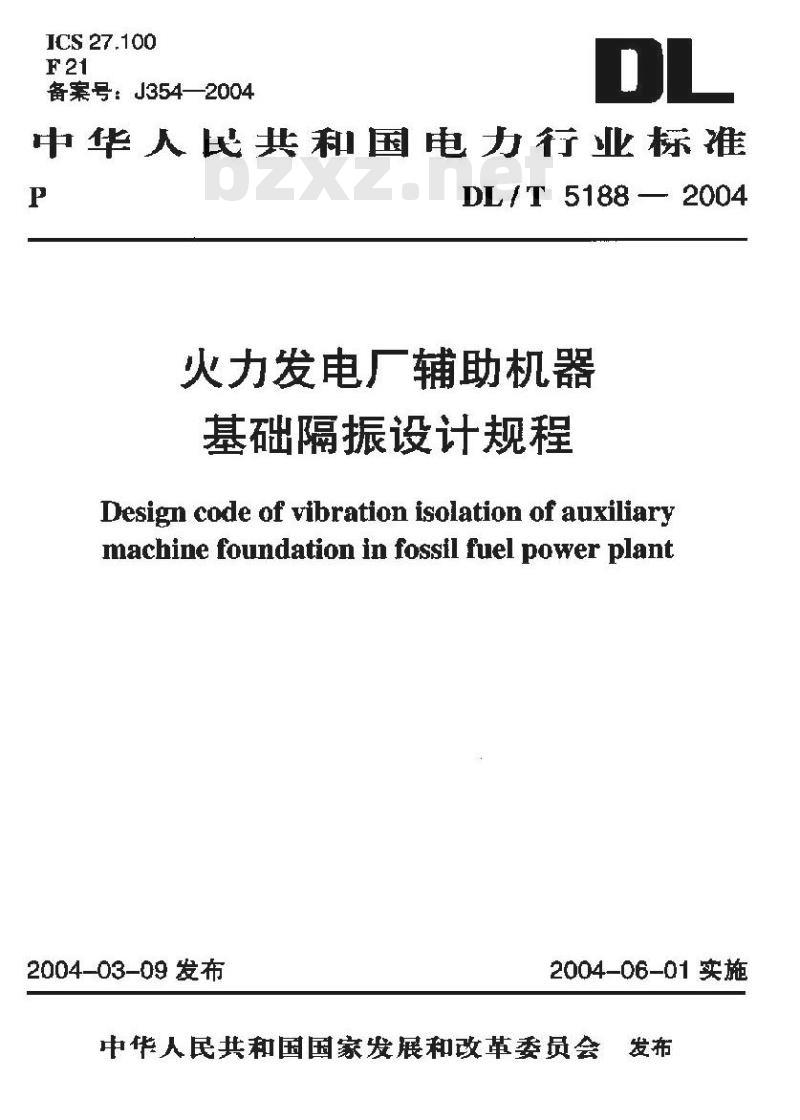

【电力行业标准(DL)】 火力发电厂辅助机器基础隔振设计规程

ICS 27.100
备案号：J354—2004
中华人民共和国电力行业标准
DL/T5188—2004
火力发电厂辅助机器
基础隔振设计规程
Design code of vibration isolation of auxiliarymachine foundation in fossil fuel power plant2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布前言

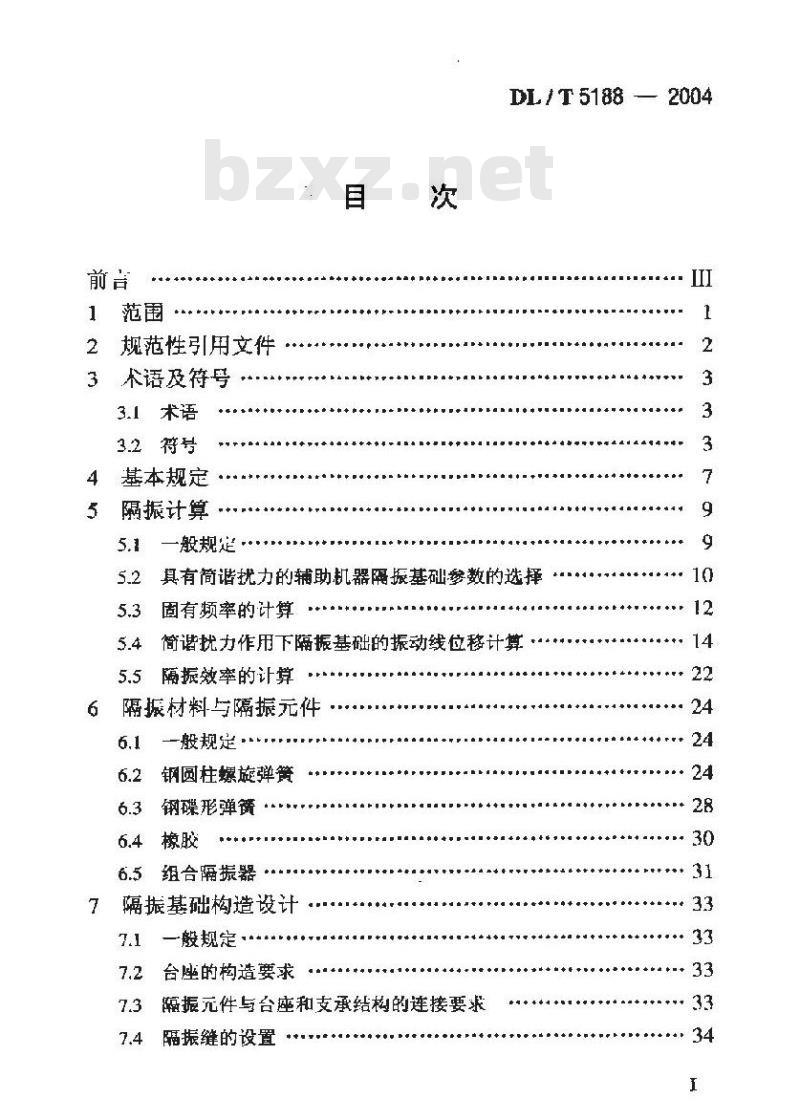

规范性引用文件
术语及符号
基本规定
隔振计算
-般规楚
DL/ T 5188 2004
具有简谐扰力的辅助机器隔振基础参数的选择固有频率的计算
简谐扰力作用下隔振基础的振动线位移计算5.4
隔振效率的让算
隔振材料与隔振元件
一般规定
钢圆柱螺旋弹簧
钢碟形弹簧·
组合隔振器
隔振基础构造设计
一般规定
台座的构造要求
隔振元件与台座和支承结构的连接要求7.3
隔振缝的设置
DL / T 5188 2004

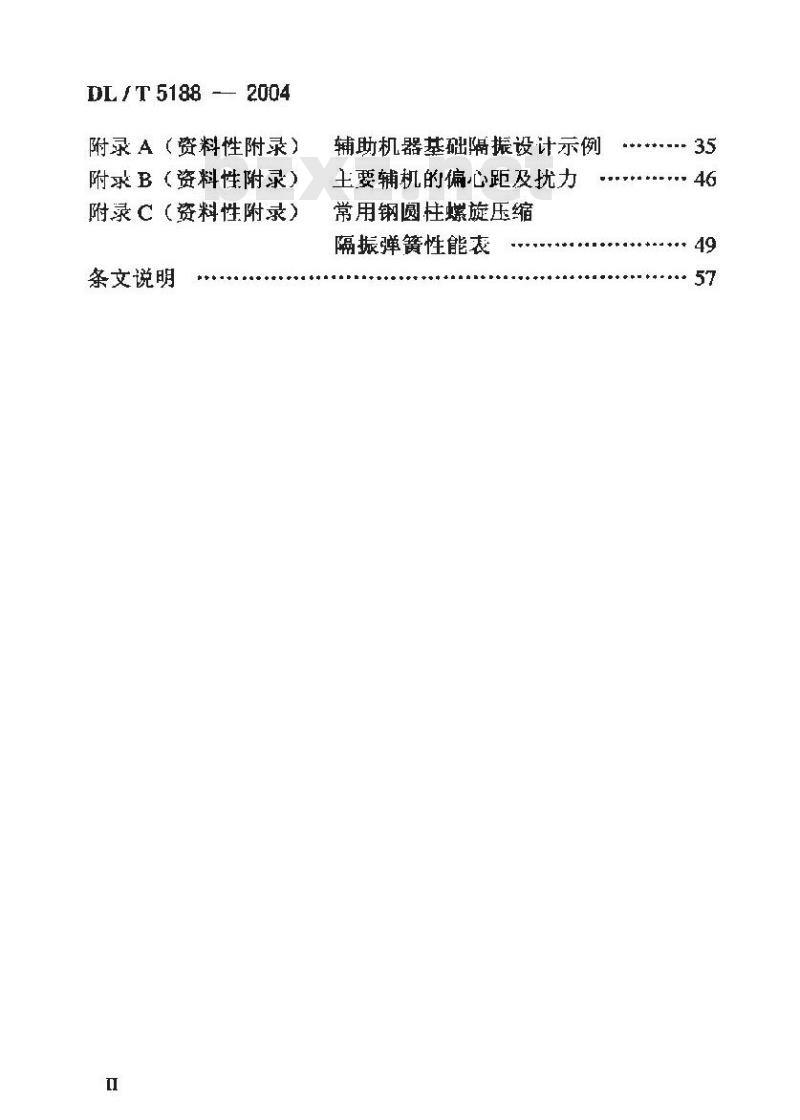

附录A（资料性附录）
附求B（资料性附录）
附录C（资料性附录）
条文说明
辅助机器基础隔振设计示例
王要辅机的偏心距及扰力
常用钢圆柱螺旋压缩
隔振弹簧性能表
DL / T 5188 — 2004

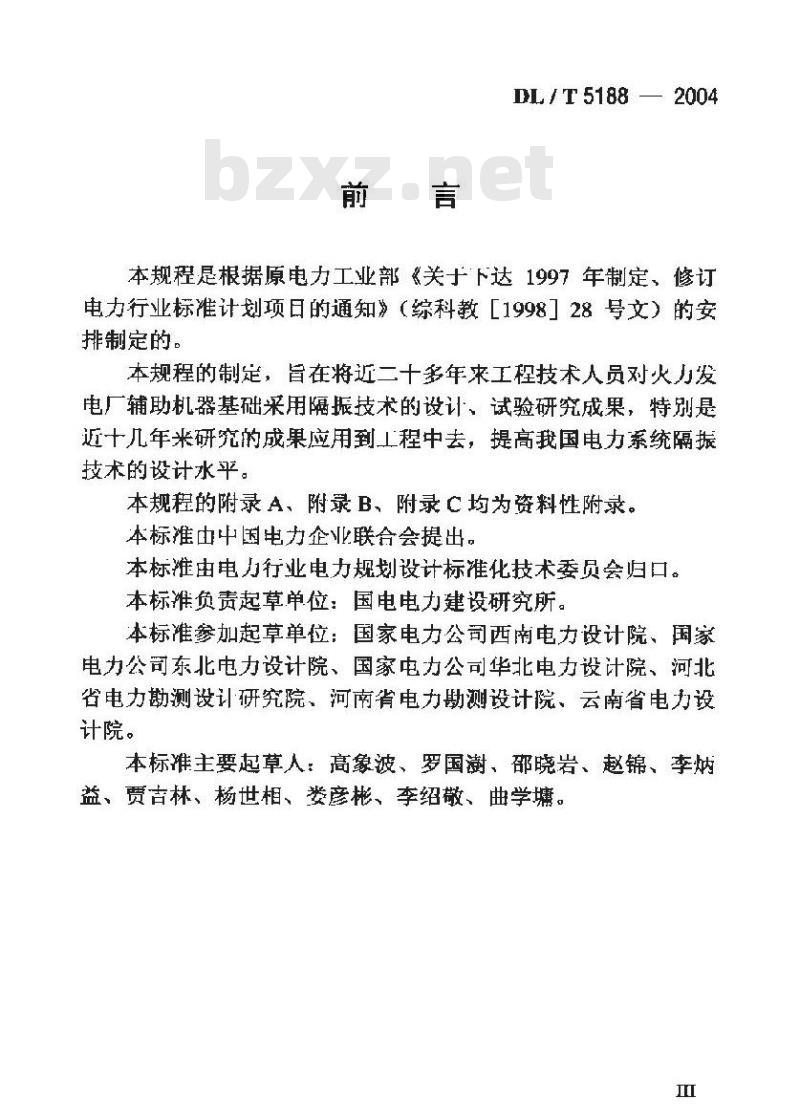

本规程是根据原电力工业部《关于下达1997年制定，修订电力行业标准计划项日的通知》（综科教［1998」28号文）的安排制定的。
本规程的制定，旨在将近二十多年来工程技术人员对火力发电厂辅助机器基础采用隔振技术的设计、试验研究成果，特别是近十几年米研究的成果应用到工程中去，提高我国电力系统隔振技术的设计水平。
本规程的附录A、附录B、附录C均为资料性附录。本标准由中国电力企业联合会提出，本标准由电力行业电力规划设计标准化技术委员会归口。本标准负责起草单位：国电电力建设研究所。本标准参加起草单位：国家电力公司西南电力设计院、国家电力公司东北电力设计院、国家电力公司华北电力设计院、河北省电力勘测设计研究院、河南省电力助测设计院、云南省电力设计院。
本标准主要起草人：高象波、罗国澍、邵晓岩、赵锦、李炳益、贾吉林、杨世相、娄彦彬、李绍敬、曲学塘。求。
DL / T 5188 — 2004

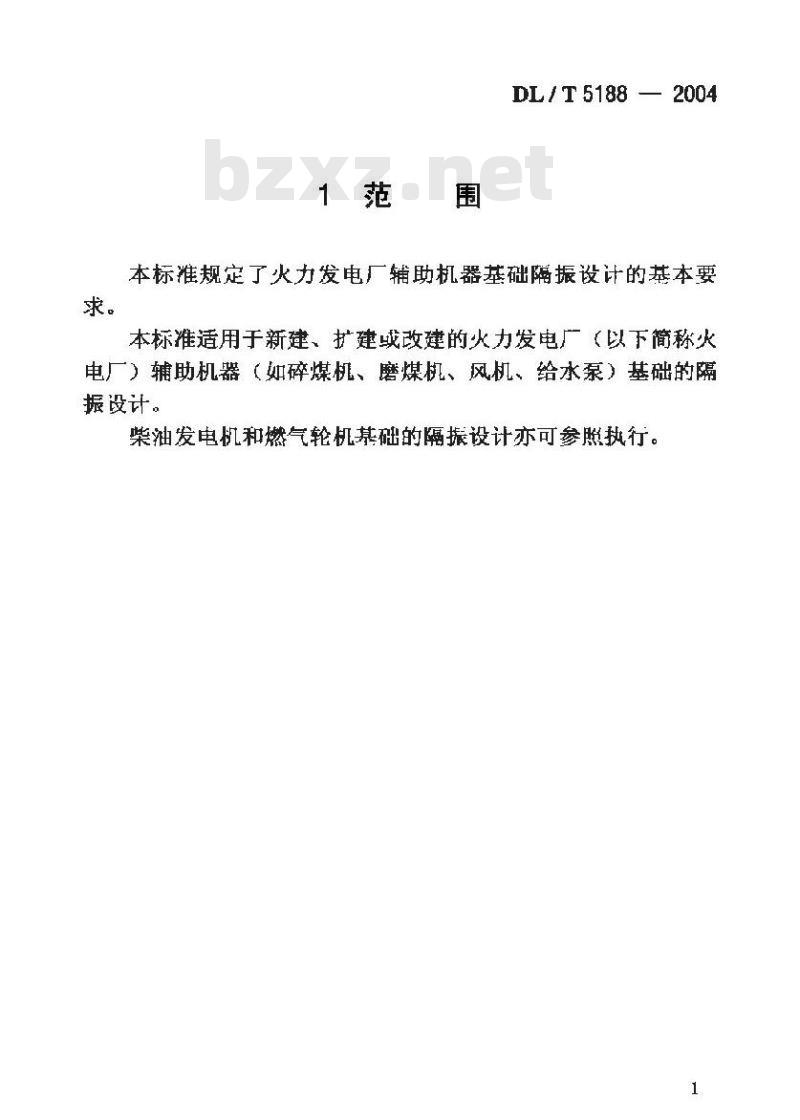

本标推规定了火力发电辅助机器础隔振设计的基本要本准适用于新建，扩建战敌建的火力发电广（以下简称火电厂）辅助机器（如碎煤机、磨煤机、风机、给水泵）基础的隔振设计。
柴油发电机和燃气轮机基础的隔振设计亦可参照执行。1
DL / T 5188 2004
2规范性引用文件
下列支件中的条款通过本标维的引用而成为本标准的条款。凡是注白期的用文件，其髓后所有的修改单：（不包括勘误的内容）战修订版均不适用于本标，然而，励根据本标推达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标。GB/T1239.6圆柱螺旋弹簧设计计算GB/T 1972碟形弹簧
GB/T 3279
GB 50040
弹钢热轧薄钢板
动力机器基础设计规范
隔振设计规范
YB/T5058
弹簧钢、工摄钢冷扎钢带
DL/T 5188 - 2004
3术语及符号
3.1术语
下列术语适用于标准：
箱振基础yibration isolating foundation用隔振元件支摊的机器基础（含机器设备）。3.1.2
台座 block foundation
由混凝土或其他材料建造的实体。3.1.3
隔振元件yibration isolating element隔振基础所用的隔振装置。
隔振器vibrationisolator
隔振基础提供支承力的隔振元件。3.1.5
粘滞阻尼器yiscoas damper
隔振基础提供阻尼的隔振元件。3.1.6
弹簧刚度stiffness of spring
抵抗变形的能力，其值为施加在隔振器上的力（力矩）与引！起的线变位（角变位）之比。
3.2符号
下列符号适用于本标准。
DL /T 5188 -- 2004
作用和作用效应符号
机器的x向水平扰力
机器的向水平扰力：
机器的竖向扰力：bzxz.net
Msx 4y
Mpl：2
Meyl:2
摇摆振动回转扰力矩：
扭转振动的扰力矩：
台座顶面控制点的x向最大振动线位移：台座顶面控制点的向最大振动线位移；台座顶面控制点的竖向最大振动线位移：台座的中x向摇摆振动角位移；
台座的邮向摇摆振动角位移；
台座的扭转振动角位移；
扰力矩M作用下，台座顶面控制点的竖向振动线位移：
扰力矩Ms作用下，台座项面控制点的×向振动线位移；
扰力矩M作用下台座顶面控制点的竖向振动线位移；
扰力矩M作用下台座顶面控制点的向振动线位移；
扰力矩M邮作用下台座顶面控制点的x向振动线位移；
扰力矩M作用下台座顶面控制点的y向振动线位移，
台座的允许振动线位移。
计算指标
Kz-第i个隔振器的竖向刚度；
第1个隔振器的x向水平刚度：
-第i个隔振器的向水平刚度：
隔振器的扭转刚度
DL T 5188 2004
隔振器绕x轴向耦合转动的回转刚度；隔振器绕轴向耦合转动的回转刚度；z向总阻尼比；
x向总阻尼比；
y向总阻尼比；
隔振基础的水平回转帮合振动第一振型阻尼比；隔振基础的水平回转耦合振动第振型阻尼比：机器扰力的圆频率：
隔振基础竖向固有圆频率：
隔振基础扭转固有圆频率：
隔振基础水平回凹转耦合振动第振型固有圆频率隔振基础水平问转耦台振动第二振型固有圆频率隔振效率：
传递系数。
3.2.3几何物理参数
隔振基础通过H质心轴的转动惯量（=xyz）隔振基础质心全台座顶面的距离：隔振器度中心李隔振基础质心的距离：机器质量；
台座质量；
隔振基础总质量（即机器质量与台座质量之和）。3.2.4计算系数及其他
弹簧材料直径：
弹簧旋绕比：
K--曲度系数；
弹簧中径：
n——弹簧有效圈数：
弹簧总圈数；
DL/ 1 5188 2004
弹簧支撑数：
Ho弹簧自由高度：
H弹簧工作高度；
H.-弹簧压并高度；
—弹簧节距：
[]——允许剪应力;
b—弹簧高径比。
DL/ T 5188 2004
4基本规定
4.0.1辅助机器基础隔振设计除执行本规程外，尚应符合国家有关标推、规范的规定。
4.0.2在辅捕助机器基础隔振设计时选用的隔振元件应经隔振计算后确定。
4.0.3基础的隔振设计应根据机器的类型、工艺、土建绪构及环境要求，确定相应的隔振型式。主要辅助机器基础的隔振型式自采用支承式。宜在机器下部设置刚性台座，履振器宜布置在与机器网性连接的台座下面。下刻情况必须设置刚性台座：1机器的机座刚度不足；
2、直接在机座下布置隔振器有困难时3为了减小台座的振动线位移，需婴增加台座的质量和质量惯性矩时。
4.0.4隔振基础台座的结构型式和隔振器的布置方式，应满足下列要求：
1尽量减小隔振基础总质心和机器扰力作用线之间的距离：
2隔振器的平面布置应力求使其刚度中心与隔振基础的总质心在同垂古线上，当难于满足时，则刚度中心与总质心的水平偏离不应人于H所在台座底面边长的5%：3留有隔振器的安装、调整和维护所需要的空间；4隔握器的上表面宜在同一标高上。4.0.5当台座需要进行空间动力计算时，可按照GB50040中有关条文执行。
4.0.6机器的扰力圆颊率の与隔振基础的竖向固有圆频率，之比应不小于2.5。
DL/ T 5188 - 2004
4.0.7当辅助机器的质量较大时，机器转速n360r/min，月运行环境溢差较大时，宜采用钢弹策隔振器：当机器转速n≥900r/min，且工作环境温度在0℃～50℃之间时，当使用钢弹簧隔振器受到限制时，亦可采用橡胶隔振器。4.0.8隔振器布置在地面以下时，应有地下排水措施。4.0.9台座的最大振动线位移应按第5章的规定进行计算，并应满足下式要求：
Avmar≤[A]
式中：
(v=x,y,z)
台座√向的计算最大振动线位移：(4.0.9)
台座的允许振动线位移，应由机器制造厂提供，当缺乏资料时、可采用表4.0.9数据。表4.0.9台座大振动线位移
机器名称
风机、泵类、风扇磨煤机
碎煤机
工作转速rftnin
750≤ n' ≤1000
500n750
n'c500
360n 750
充许振动线位移mm
水平向
4.0.10汽动给水泵采用隔振基础时，应在台座上设置沉降观测点。
