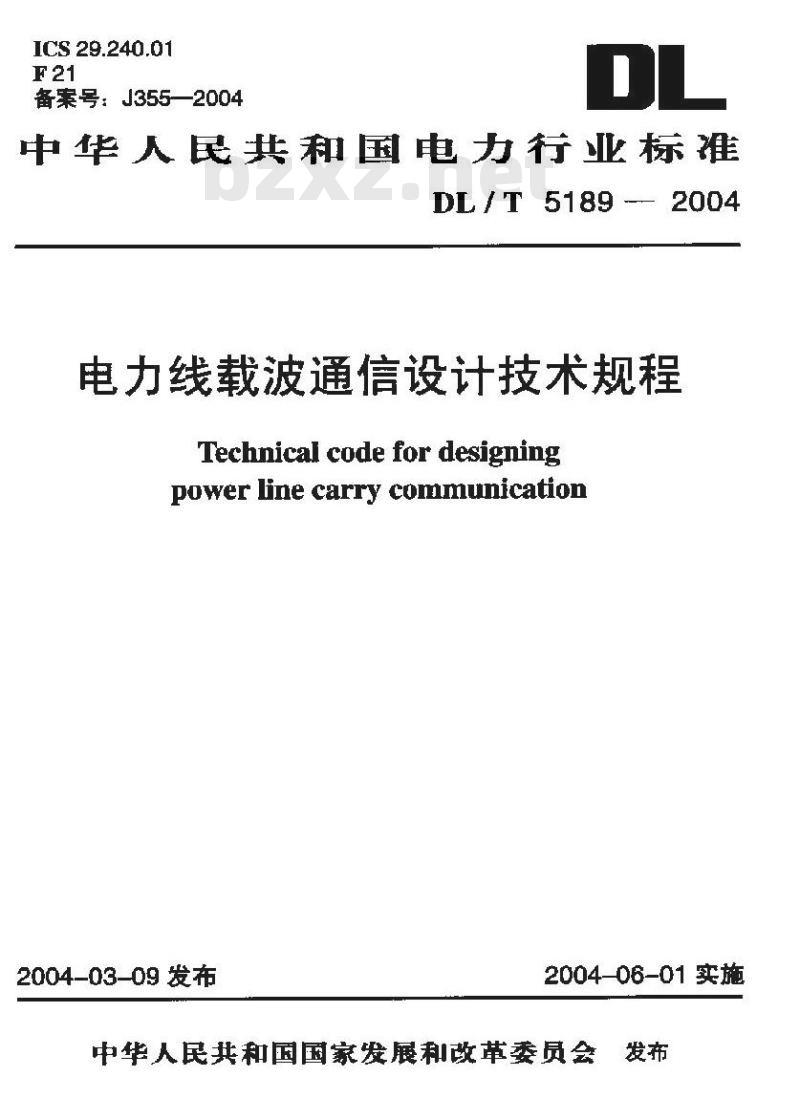

【电力行业标准(DL)】 电力线载波通信设计技术规程

ICS 29.240.01
备号：J355—2004
中华人民共和国电力行北标雅
DL/T 5189— 2004
电力线载波通信设计技术规程
Technical code for designingpower line carry communication2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布

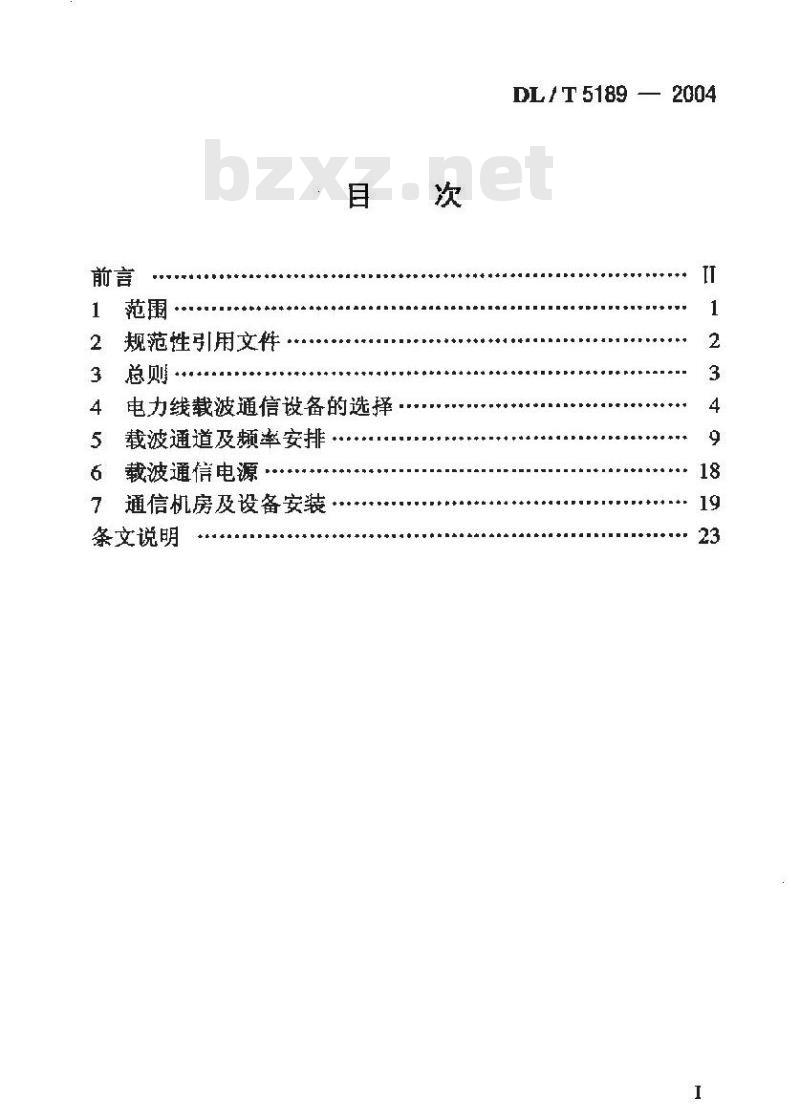

规范性引用文件
电力线载波通信设备的选择
载波通道及频率安排
载波通信电源
通信机房及设备安装
条文说明
DL/T 5189 — 2004
DL/T 5189 — 2004

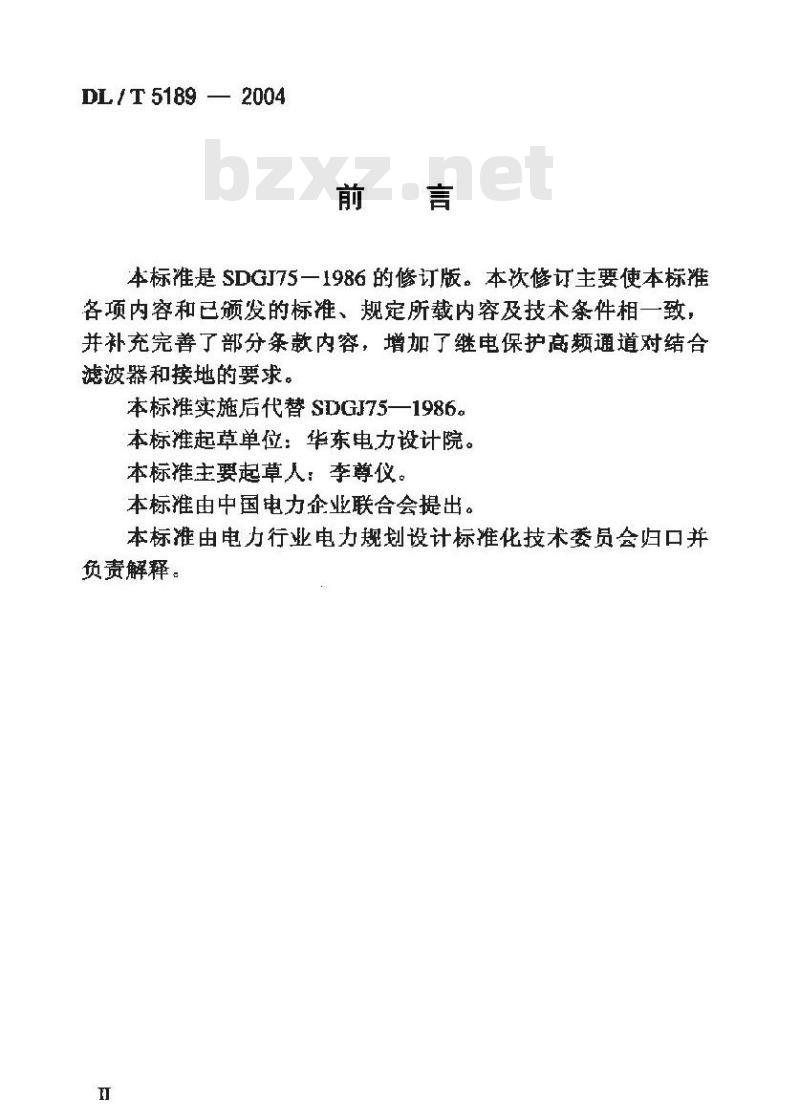

本标准是SDGJ75一1986的修订版。本次修订主要使本标准各项内容和已颁发的标准、规定所载内容及技术条件相一致，并补充完善了部分茶款内容，增加了继电保护高赖通道对结合滤波器和接地的要求。
本标推实施后代替SDGJ75一1986。本标推起草单位：华东电力设计院。本标推主要起草人：李尊仪。
本标推由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
DL/T5189—2004

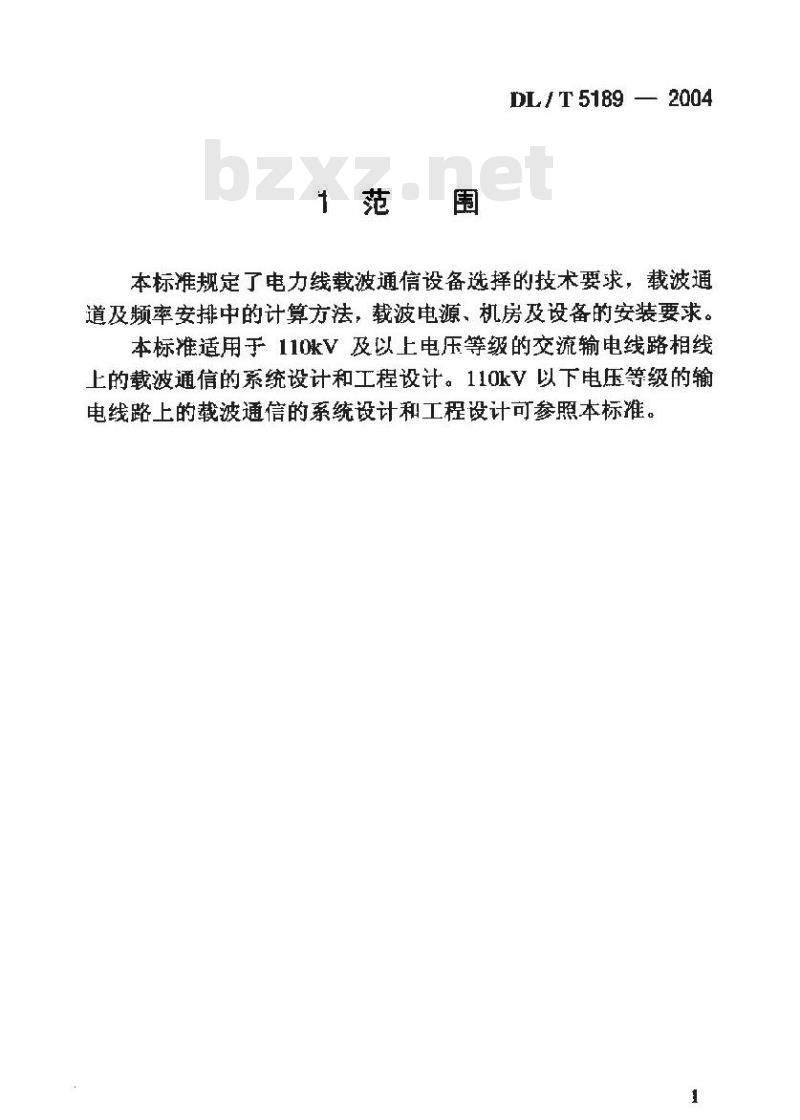

本标准规定了电力线载波通信设备选择的技术要求，载波通道及频率安排中的计算方法，载波电源、机房及设备的安装要求。本标准适用于110kV及以上电压等级的交流输电线路相线上的载波通信的系统设计和工程设计。110kV以下电压等级的输电线路上的载波通信的系统设计和工程设计可参照本标准。DL / T 5189 2004

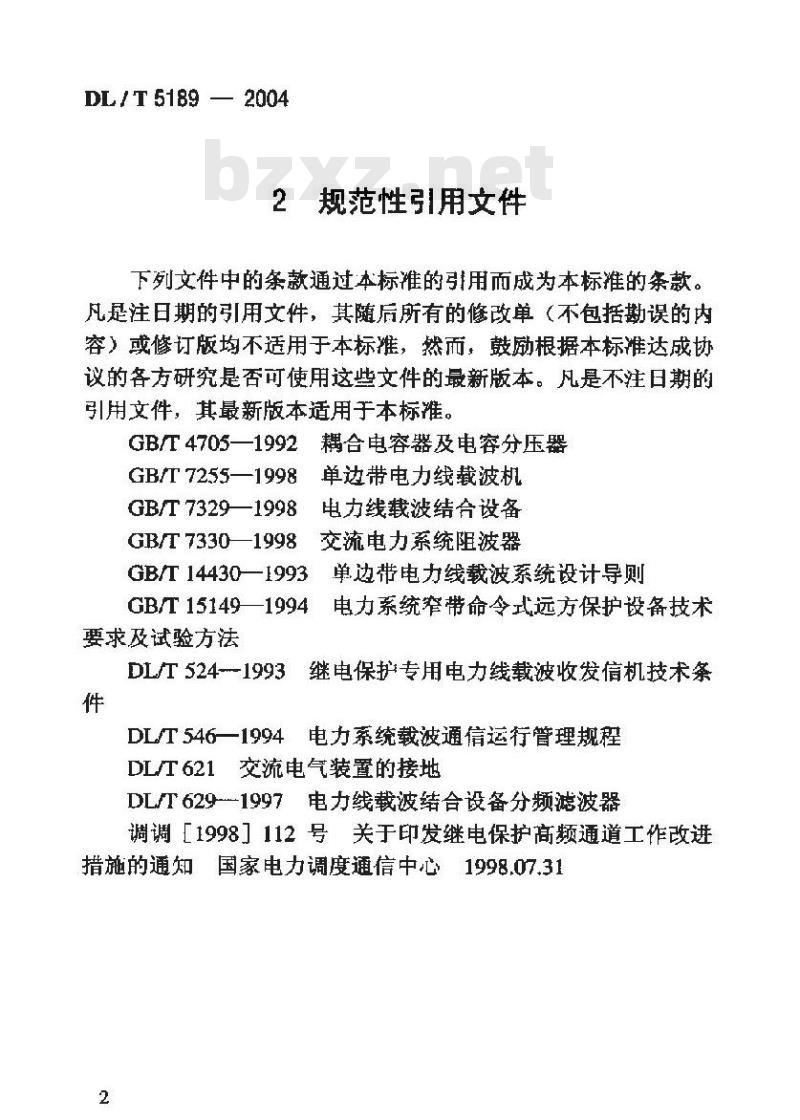

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标雅GB/T4705—1992耦合电容器及电容分压器GB/T 725$--1998
GB/T 7329-1998
GB/T 7330-1998
GB/T 144301993
GB/T 151491994
要求及试验方法
单边带电力线载波机
电力线载波结合设备
交流电力系统阻波器
单边带电力线载波系统设计导则电力系统窄带命令式远方保护设备技术DL/T524--1993
继电保护专用电力线载波收发信机技术条件
DLT546一1994：电力系统载波通信运行管理规程DLT621交流电气装置的接地
DLT629--1997电力线载波结合设备分频滤波器调调［1998】112号关于印发继电保护高频通道工作改进措施的通知国家电力调度通信中心1998.07.312
3总则
DL/ T 5189 2004
3.制定本规程的巨的是为了使电力线载波通信的系统设计和工程设计在主要技术上遵循共同的原则，充分利用电力线载波频率资源，使所设计的电力线载波通信与电力系统内的其他通信方式统筹组网，组成与现代电力系统安全生产调度，企业管理和电力基本建设需要相适应的综合通信网。3.2电力线载波通信的系统设计和工程设计应以经过有关主管部门审查的电力系统设计为依据，并应与其他通信方式共同满足调度自动化、继电保护和安全自动装留信息传输的要求。3.3电力线载波通信是电力系统特有的通信方式，是电力系统通信网的组成部分。在作电力线载波通信系统设计时，就应考地区间、省间电力系统联网，新旧电力线载波通信系统之间的协调配合，电力线载波通信与其他通信方式之问的合理布局等全局性的问题，避免不必要的更新改造和重复按资。3.4电力线载波通信使用的频率范围典型值为40kHz～500kHz
35电一个或多个电力线载波转接段与其地通后方式转接核成的长途信电路，对于800Hz的通路全程净衰耗的最大值不得超过30dB。
DL7 T 5189 2004
4、电力线载波通信设备的选择
4.1载波机的选型
4.1.1制式
一般选用单边带调幅制、载频抑制或部分抑制，或其他调制方式。
4.1.2发送功率与接收功率
发送与接收功率等级应与线路电压等级噪声水平，通道传输质量等要求相适应。
4，1.3变波测标称阻抗
应选用(和平衡式
4,1.4载波频率间隔
选用的载波机的频带间隔应有利于充分利用电力线载波通信频率资源，开便于全系统的频率分配。4.1.5音频频带的分配
音颖频带的分配应满足话音，远动、高频保护和安全自动装置等复合信号的传输要求。一般话音频带为300Hz～～2000Hz、300Hz ~~2400Hz、300Hz ~3400Hz; 远动信 号 速 率按 50baud 200baud、300baud、600baud考惠：高频保护及安全自动装置信号速率为 50b/s、100b/s：200b/s、600b/s 或与话音频带交替复用。远动信号专用载波机速率可按1200baud考患。4.1.6供电方式
一般采用一48V或（和）交流220V两种供电方式，需要时亦可采用其他电压等级。
4.1.7呼叫系统
可以带小型呼叫选择器（自动盘），也可以作为长途自动电4
话交换网的中继线使用。
4.1.8机型选择
DL T 5189 -- 2004
同一地区或同一厂站的载波机应便于相互转接、便于运行维修。
4.1.9终端接口
载波机的终端接口应能与通信系统中的其他设备相匹配。4.1.10其他要求
载波机的其他性能指标应满足国家标。4.2线路阻波器的选型
4.2.1额定持续电流及额定短时电流线路阻波器的额定持续电流必须不小于系统给定的阻波器串联的输电线路的最大工作电流，额定短时电流在规定时间内流过主线圈不致弓起热或机械损坏。4.2.2阻塞频带
阻波器的阻塞频带应能覆盖设计年限内由该相线上可能并联的载波通道的全部作频率。当一相上并联多个载波通道时，应采用展宽型或宽带阻波器。
4.2.3阻塞阻抗
阻波器的阻塞阻抗应能满足通道传输质量要求。一般，阻塞阻抗的电阻分量的最小值应不小于输电线路特性阻抗的2倍。
4.2.4其他要求
阻波器的其他性能指标应满足国家标准。4.3结合滤波器的选型
4.3.1额定功率
结合滤波器应能承受设计年限内可能通过结合滤波器的最人载波功率，其非线性失真和交调产物不超过规定值。5
DL / T 5189 — 2004
4.3.2耦合方式
结合滤波器应能满足通道的耦合要求，如相地耦合和相相耦合。在相相耦合时，差接网络宜设置在某一结合滤波器中。4.3,3作频带
结合滤波器的工作频带应能覆盖设计年限内可能并联的载波通道的全部工作频率。工作频带内的工作衰减不应大于2dB（用于继电保护专用通道的不大于1.3dB。4.3.4标称阻抗及回波衰耗
结合滤波器的线路侧阻抗应与线路输入阻抗相匹配：设备侧的阻抗应与高频电缆的特性阻抗一致，一般为752（不平衡）。在工作频段内的回波衰耗不小于12B（用于继电保护专用通道时不小于20dB。
4.3.5继电保护专用而频通道的特殊要求在继电保护专用高频通道，应采用设备侧串有电容器的结合滤波器：通信与保护合用的通道，亦应采用设备侧串有电容器的结食滤波器。
4.3.6其他要求
结合滤波器的其他性能指标应满足国家标准。4.4耦合电容器的选型
4,4.1定电容
耦合电容器的额定电容应与结合滤波器的工作频带宽度要求相适应，一般应优先在下列国家标准系列数值中选取：3500pF、5000pF、7500pF、10000pF、15000pF、20000pF中性点直接接地输电线路的耦合电容器的额定电压，必须与相连接的高压输电线路的相电压一致。4.4.2型式
当只作高频载波信号耦合使用时，应选用耦合电容器：当一次系统要求兼作测量或其他用途时，应选用电容式电压互感器。6
4.4.3其他要求
DL / T 5189 2004
耦合电容器的其他性能指标应满足国家标准。4.5高频电缆的选型
4.5.1介入衰耗
高频电缆的介入衰耗应满足道传输质量指标。4.5.2工作频率
高频电缆的工作频率应与电力线载波通信使用的频率范围相适应。
4.5.3标称阻抗
高频电缆的标称阻抗应与载波机或高频保护收发信机的载波侧标称阻抗一致。
4.5.4机械强度
高频电缆的芯线、外护层等应具有足够的机械强度，保证在室外常规施工条件下不受损坏。4.6分频滤波器的选型
4.6,1标称功率
分频滤波器应能承受通过它的载波功率。其非线性失真和交调产物不得超过规定值。
4.6.2工作衰减
分频滤波器对通过它的任何载波信号的工作衰减不得大于1.3dB。免费标准bzxz.net
4.6.3频率分隔比
颠率分隔比应满足相应通道频率间隔的要求。4.6.4其他要求
分频滤波器的其他性能指标应满足行业标准。7
DL/T 5189 — 2004
4.7高频差接网络的选型
4.7.1标称功率
高频差接网络应能承受通过它的载波功率。其非线性失真和交调产物不得超过规定值。
4.7.2邻端囊减
等臂式高频差接网络的邻端衰减应不大于3.5B。不等臂式商频差接网络的邻端衰减一端应不大于1.4dB：另一端应不大于8dB。
4.7.3对端衰减
等臂式或不等臂式高频差接网络的对端衰减应不小于26dB。
4了4其他要求
高频差接网络的其他性能指标应满足行业标准。4.8接地刀闸的选型
接地刀闸的机械强度和绝缘水平必须能保证操作人员的4.8.1
安全。
接地刀闸的绝缘水平应不低于3V，工频额定电流应不4.8.2
小于100A
4.8.3严禁用跌落式熔断器代替接地刀闸。接地刀闸的具他要求应满足国家标准。4.8.4
DL/T 5189— 2004
5载波通道及频率安排
5.1电力线载波通道和频率的安排必须综合考虑电话、选动，高频保护和安全自动装置等通道的要求。5.2电力线载波通道和频率的安排应统筹考虑原有通道和新设计通谱所使用的频率，确保各通道之间的相互串扰不超过规值，当通道之间的相互串扰不能满足要求时，应按局部服从全网低电压服从高电压的原则进行调。5.3到达同一发电厂、变电所、开关站的载波通道应尽量相互独立，当只有一回输电线路时，各载波通道应安排在不同相上。5.4当一回输电线路上装有多套高频保护时，高频相差保护暂可占用相，在其他两相上，高频保护收发信机宜与载波机并联运行。当条件具备时，应采用电话、远动、高频保护宿号在同一载波机中复合传输的方式：
5.5在同一地区或同一系统内，电力线载波机应选用同一基本载波频带。
5.6当载波通道一个方向上的线路传输基本载波频带宽度为4kHz（或0.5kHz）时，载波频带两边缘频率间的间隔应是4kHz（或 2.5kHz）的整数倍。
5.7电力线载波通信系统的频率安排应考充分利用频率资源，按照各系统的实际需要，应采取频率分区隔离措施，以重复使用相同的频率。在实行分区隔离的厂站，在两个相邻的隔离区之间不得组织高频桥路。
不同电压等级的输电线路之间不宜组织高频桥路。5.8载波通道的允许最高1作频率应保证在不良天气条件下接收端的电话信噪比不低于26dB，采用移频键控方式（FSK）传输远动或数据信号时的信噪比不低于16dB。由多个载波转接段9
