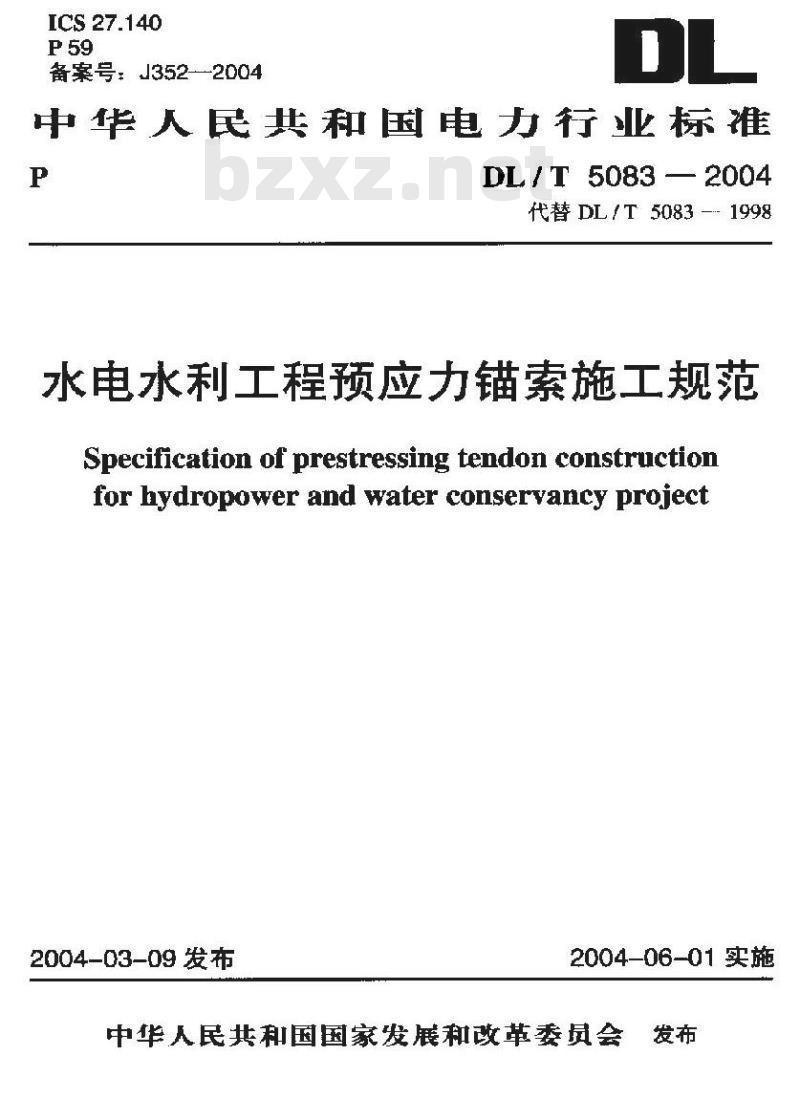

【电力行业标准(DL)】 水电水利工程预应力锚索施工规范

ICS 27.140
备案号：J352-2004
中华人民共和国电力行业标准
DL/T 5083—2004
代替DL/T5083—1998
水电水利工程预应力锚索施工规范Specification of prestressing tendon constructionfor hydropower and water conservancy project2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和改革委员会前言

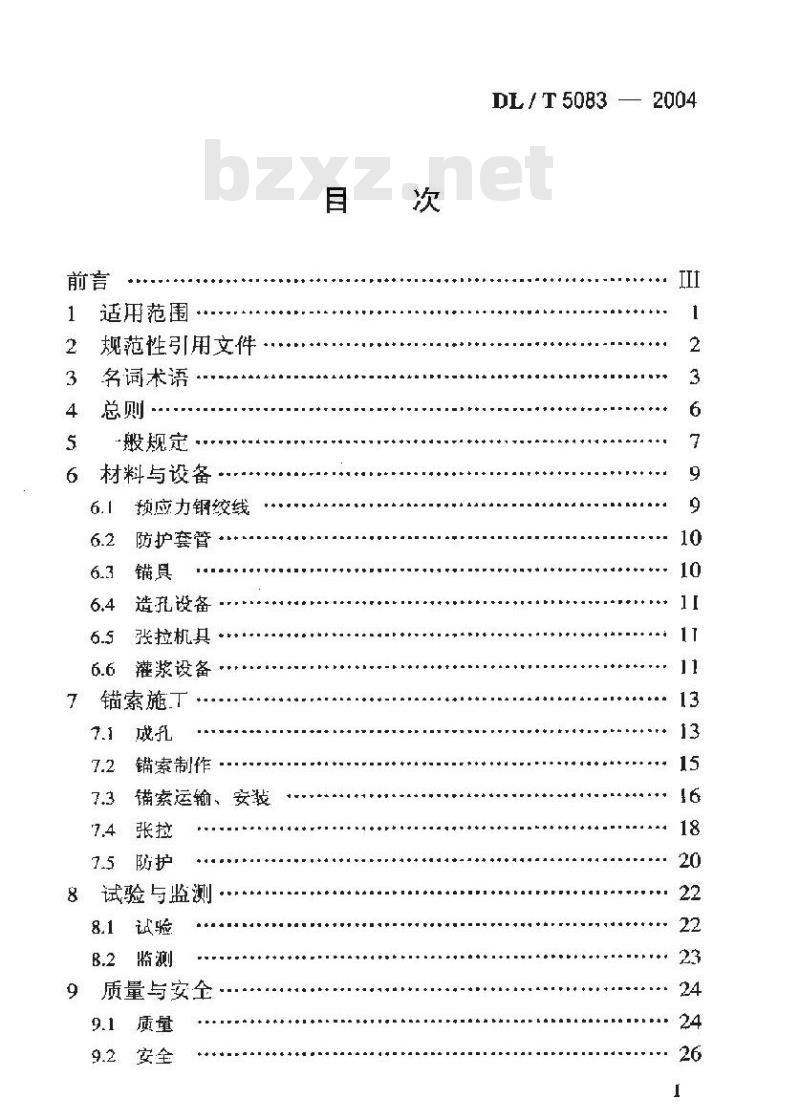

适用范围
规范性引用文件
名词术语
·般规定
材料与设备
预应力钢绞线
防护套管
造孔设备
张拉机具
灌浆设备
锚索施丁
锚索制作
铺索运输、
试验与监测
9质量与安全
9.2安全
DL/T 5083 — 2004
DL/ T 5083 2004

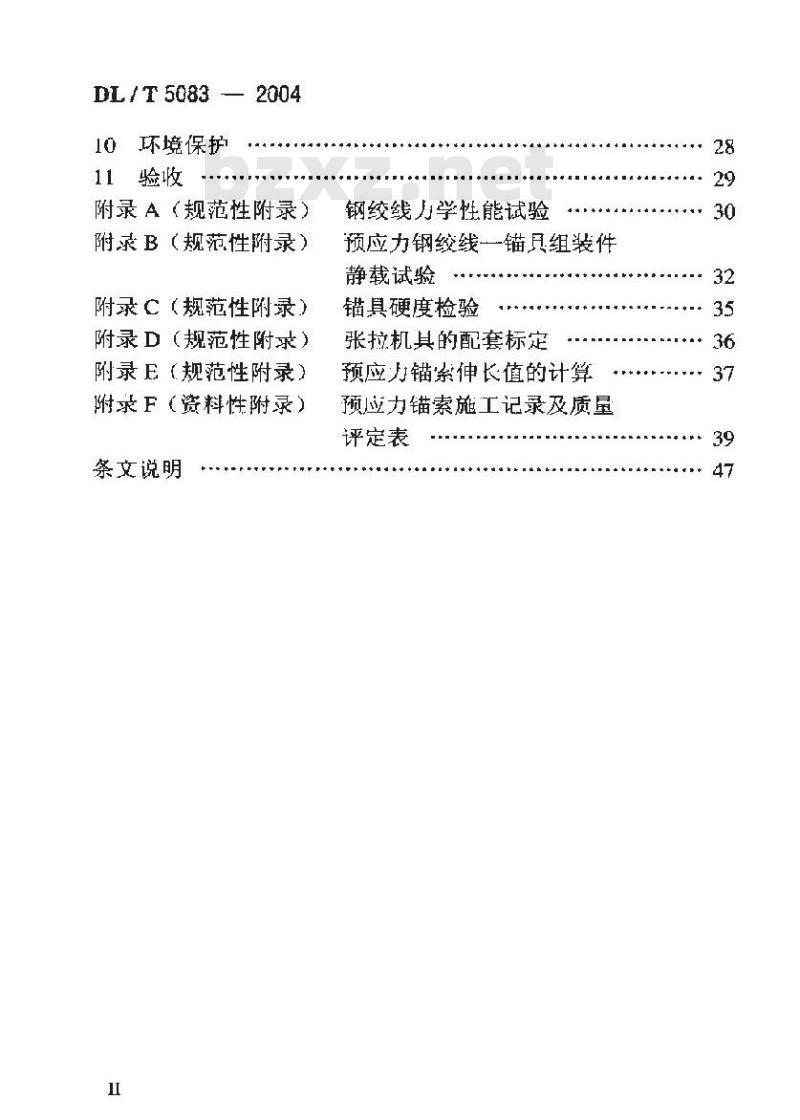

环境保护
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附求）
附录E（规范性附录）
附求F（资料性附录）
条文说明
钢绞线力学性能试验
预应力钢绞线一锚具组装件
静载试验
锚具硬度检验
张拉机具的配套标定
预应力锚系伸长值的计算
预应力锚索施工记录及质垦
评定表
DL / T 5083 2004

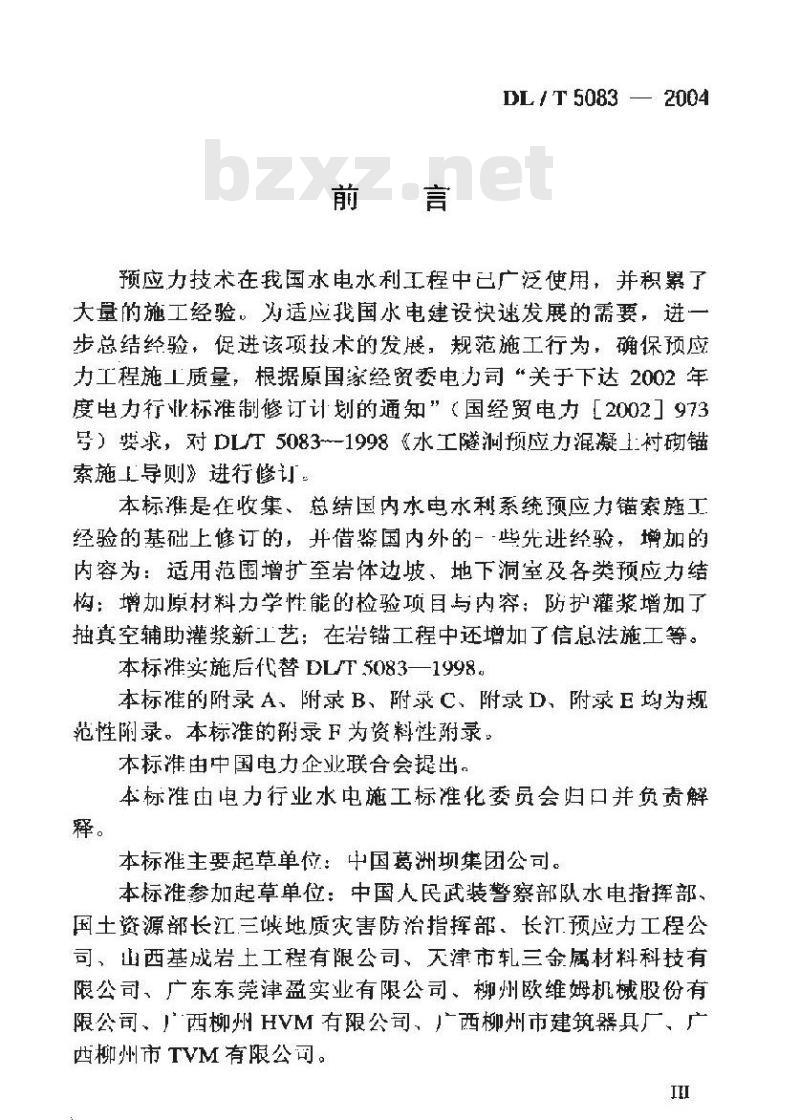

预应力技术在我国水电水利工程中已广泛使用，并积累了大量的施工经验，为适应我国水电建设快遇发展的需要，进一步总结经验，促进该项技术的发展，规范施工行为，确保预应力工程施工质量，根据原国缘经贸委电加司“关于下达2002年度电力行业标准制修订计划的通知”（国经贸电力「2002973号）要求，对DL5083～一1998《水工隧调预应力混凝衬渐错索施导则》进行修订
本标雅是在收集、总结国内水电水科系统项应力锚索蘑工经验的基础上修订的，开借鉴国内外的-些先讲经验，增加的内容为：适用范围增扩室岩体边坡、地下洞室及各类预应力结构：增加原材料力学性能的检验项目与内容：防护灌浆增加了抽真空辅助灌浆新工艺：在岩锚工程中还增加了信息法施工等。本标实施后替DLT5083一1998。
本标准的附录A、附录B、附录C、附录D、附录E均为规范性阿录。本标雅的射录为资料性附录：本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化委员会归口并负责解释。
本标准主要起草单位：中国葛洲现集团公司。本标准参加起草单位：中国人民武装警察部队水电指挥部、国土资源部长江三碳地质灾害防治指摔部，长汀预应力工程公司山西掌成岩土工程有限公司、大津市轧三金属材料科技有限公司、广东东莞津盈实业有限公司、柳州欧维姆机械股份有限公司、」西柳州HVM有限公司」西柳州市建筑器具广、广西柳州市TVM有限公司：
DL/T50832004

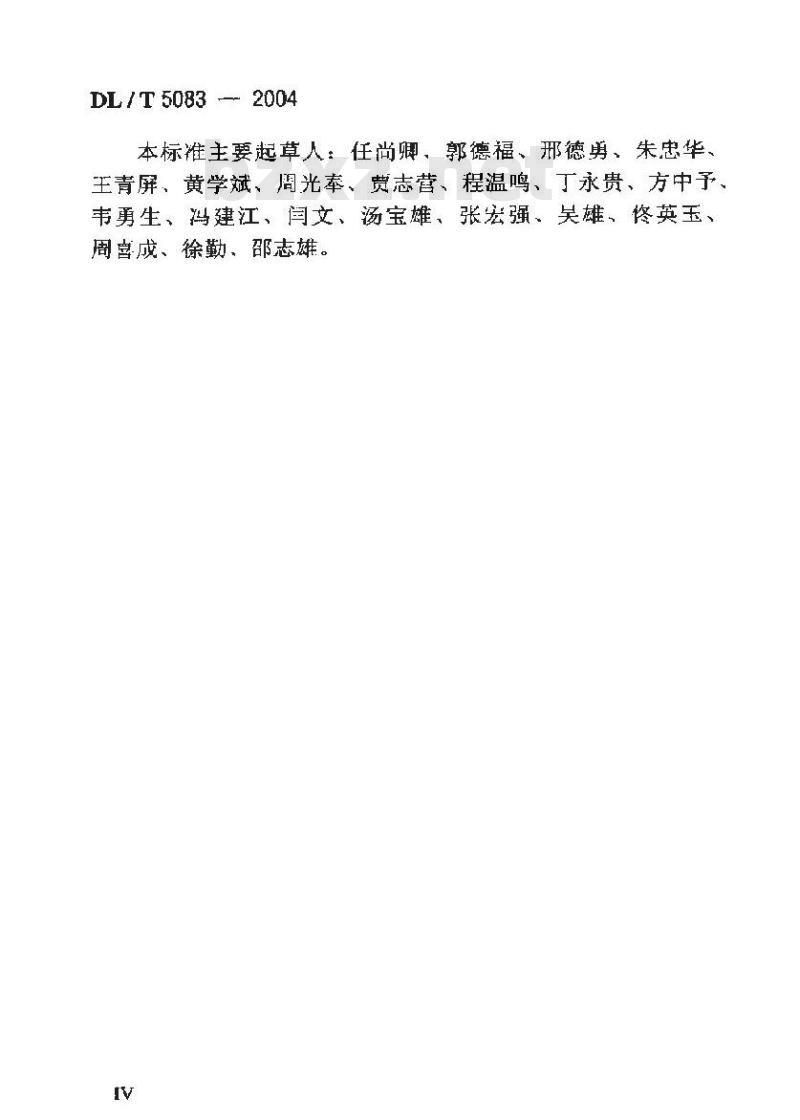

本标准主要起草人：任尚卿、郭德福、邢德男、朱忠华、王青屏、黄学斌、周光奉、赏志营、程温鸣、丁永贵、方中予、韦勇生、冯建江、闫文、汤宝雄、张宏强、吴雄、佟英玉、周喜成、徐勤、邵志雄。
DL/T50832004
1适用范围
本标准规定预应力错索材料检验、基本性能试验、施工和施工期临测的基本要求。
本标准适用于水电水利工程中的岩体加固及混凝土结构后张预应力铺索施工。其他工程的岩体加固及混凝土结构后张预应力锚素施工可参照执行。
DL/T 5083—2004
2规范性引用文件
下列文件中的款通过本标雅的引用而成为本标准的条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）威修版均不造用卡本标推，然讯，戴励根据本标推达成闭议的各方研究是否可使用这些文件的最新版本。凡是不注期的用文件，其最新版本适用于本标。GB/T5224预应力混凝土用钢绞线GB/T14370预应力筋用锚具、夹具和连接器GB50010
混凝飞结构设计规范
建设工程项目管理规范
GB/T50326
DL/T5100
DL/r123
DL/TS144免费标准下载网bzxz
DL/T5148
DL/T3176
JG3006
JG3007
JG/r3013
IG/T3663
JG/T5028
水工混凝士外加剂技术规范
水电站基本建设工程验收规程
水工混凝施工规范
水江建筑物水泥灌浆施工技术规范水中工程应力锚固设计规范
有粘结预应力筋
无粘结预应力筋专用防腐润滑脂金属螺旋管
结水用高密度聚乙烯套材
预应力用液压干斤顶，
SLA6水工预应力锚画施工规范
SL176水水电程T质罩评定规程
S01400I环境管理体系一规范及使用指南2
DL /T 50832004
3名词术语
预应力钢绞线prestressing steel strand用于对岩体、混凝士结构物施加预应力的由多根高强钢丝挖制成的低松弛线束，
预应力锚索prestressingtendon由锚具，预应力钢绞线及附件组成的结构件。3.0.3
预应力钢绞线一锚具组装件prestressing tendon anchorageassembly
预应力钢绞线与锚具装配的受力单元。3.0.4
有粘结预应力锚系hndedprestressingtendon预应力锚索经张拉锁定、灌浆后，其张拉段与被锚固介质无相对滑动的预应力锚索。
无粘结预应力锚索unbondedprestressingtendon预应力钢绞线经专用防腐油脂敷涂和外包层处理，张拉锁定后其张拉段在被锚固介质内可相对滑动的预应力锚索。3.0.6
锚具anchorage
将须应力锚索的张拉力传递给被锚固介质的装置。3.0.7
涂层coating
涂敷在预应力钢绞线表面起防魔和润滑作用的料3
DL/T5083—2004
套管sheathing
套在预应力钢绞线和有或无防腐油脂涂层的高密度聚乙烯（HDPE）管子。
预应力锚固prestressedanchorage通过对预应力锚索施加张拉力，使岩体或混凝上结构物达到稳好状态或改善其内部应力状说的技术措施。3.0.10
内锚固段inneranchoringsection顽应力镭索体的内部持力端，用胶结材料或金属加工的机栅装置，使锚索体内端与被锚固介质粘结为整体的区段。3.0.11
张拉段tensile section
预应力锚索依靠自身弹性变形，张拉时可自由伸长，锁定后形成对被锚固介质施加预应力的部分。3.0.12
外锚头outer fixed end
对锚索实现张拉和锁定的支撑装置。3.0.13
设计张拉力design tension
按照罐固设计的斐求，并领留一定安全系数及各种因素引起的顿应力损尖后，确定每束锚索应施加的张拉荷载。3.0.14
超张拉力 extra design tension为消除各种固素所引起的预应力损尖，锚索张拉时将设计张拉力提高一定比例后，实际施加的张拉荷载。3.0.15
内缩量
drawn-in
DL/T5083—2004
锚固过程中，由于锚真与预应力钢绞线间的相对位移、变形，所产牛的预应力钢绞线的问缩值。3.0.16
有效预应力effectiveprestressing预应力锚索张拉锁定后，受各种因素影响预应力逐渐降低，降低至相对稳定后所提供的预应力值。3.0.17
预应力损失prestressingloss
预应力锚索张拉锁定后的应力到建立有效预应力这一过程中所出现的应力减少。
真空灌浆
vacuum grouting
封孔灌浆时利用真空泵将孔道内和浆液中的气体及多余水分排出，从血提高预应力孔道浆体的饱满度和密实度。3.0.19
信息法施工construction method from information岩体预应力锚固施工中，通过信息反馈，及时对原设计方案作相应调整，更好地指导现场施工，提高岩体锚固的安全性。DL/T5083-2004
4.0.1水电水利程预应力锚案施工前应取得有关被锚固岩体或混凝结构的设计图纸，技术文件及施工条件等资料：4,0,2预应力工程施工应编制施工组织设计，并根据不同的错索粪型制定施工工艺细则。施工前必须进行技水交底。4.0.3预应力T程施工应积极来用新工艺、新材料新设备不断提高预应施工载术水平，
4,0.4，水电水利程预应力锚索施工，除应符合本标雅的规定外，还应符合国家现行的行关标雅，法律和法规的规定，6
DL / T 50:3 -- 2004
5一般规定
5.0.1重要的预应力工程应进行性能试验或生产性试验，以验址设计参数，尧善施工干
5.0.2预应力工程所用的材料和设备必须是合格的产品：5.0.3在同一部位的预应力工程施工中，宜采用同-品种、型号、规格和回一生产下艺制作的预应力钢绞线，者需要代换预应力钢绞线，必须进行试验和论证。5.0.4预应力锚索施工应按规定的工艺流程进行作业。5预应力工程施工承重排架（含脚手架），应根据现场情况5.0.5
和实际载荷行设计，
预应力锚固工程宜采用信息法施工。5.0.6
结构预应力混凝土浇筑过程中，严禁振捣器触及无粘结锚索、防护套管及埋设的仪器引伸线。5.0.8岩体罐固的锚墩混凝土、结构混凝土强度应达到设计要求的强度等级，方能进行锚索张拉，除非设计对混凝土强度等级另有要求。
5.0.9岩锚的内锚段及张拉段胶结体强度应达到设计要求，方能进行锚索张拉。
5.0.10锚索张拉过程中如遇预应力钢绞线断丝、夹片出现可视裂纹、千斤顶严重漏油、油泵压力表反应异常等情况之，应停机检查处理。
5.0.11封孔灌浆应在锚索张拉锁定后3d内进行。50.12封孔灌浆应采取有效措施排除孔内的水、气，确保灌浆密实度，浆液内应掺有微膨胀剂，其掺量应通过试验确定。
5.0.13试验、施工记录应及时整理、归档。
