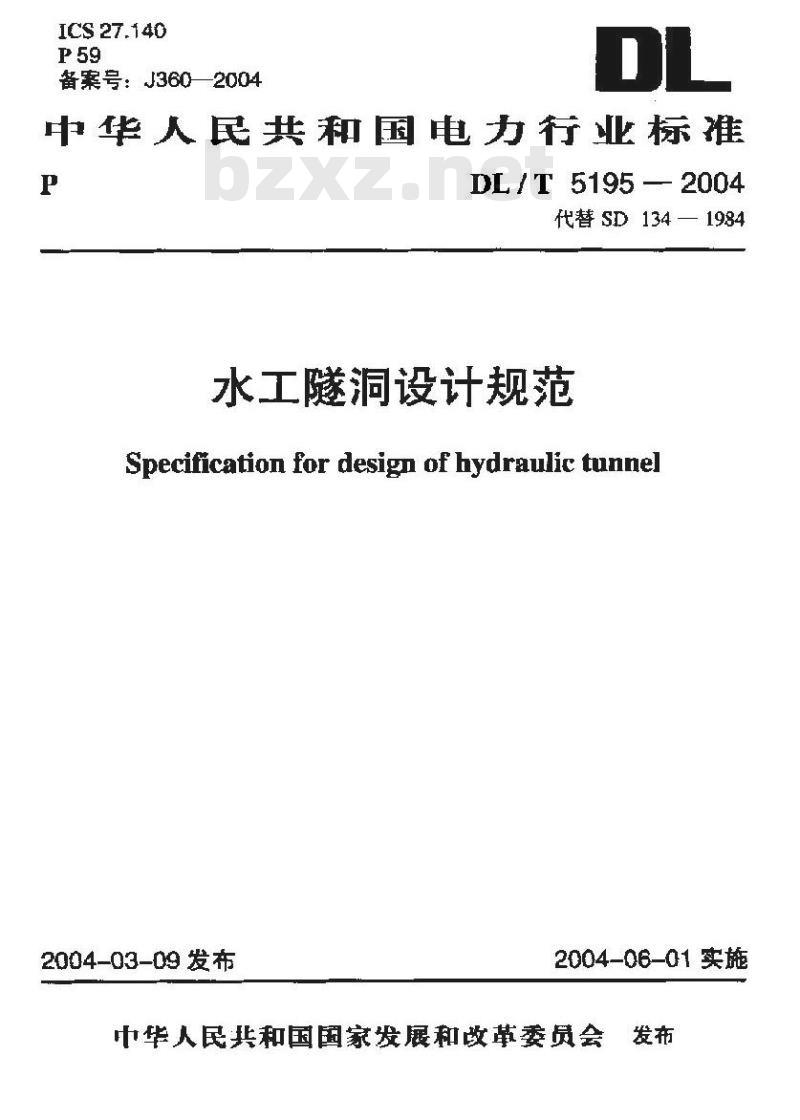

【电力行业标准(DL)】 水工隧洞设计规范

ICS 27.140
备案号：J360—2004
中华人民共和国电力行业标准
DLT5195—2004
代替SD134—1984
水工隧洞设计规范
Specification for design of hydraulic tunnel2004-03-09发布
2004-06-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
主要术语
基本资料
隧洞布置
断面形状及尺小
水力设计
结构设计基本原则
不衬窃与锚喷隧洞
混凝土和钢筋混凝土衬砌
预心力混凝土衬码
高压钢筋混凝土衬砌岔
封堵体设计
灌浆、防渗和排水
观测、运行和维修
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（规范性附录）
附求E（规范性附录）
附录F（资料性附录）
附录G（规范性附录）
附录H（资料性附录）
DL/T5195—2004
围岩工程地质分类
水工隧洞水头损失计算
高流速防蚀设计问题
水工隧洞结构安全级别
锚喷支护类型及其参数
圆形有压隧洞衬砌计算
外水压力折减系数
DL/T5195—2004

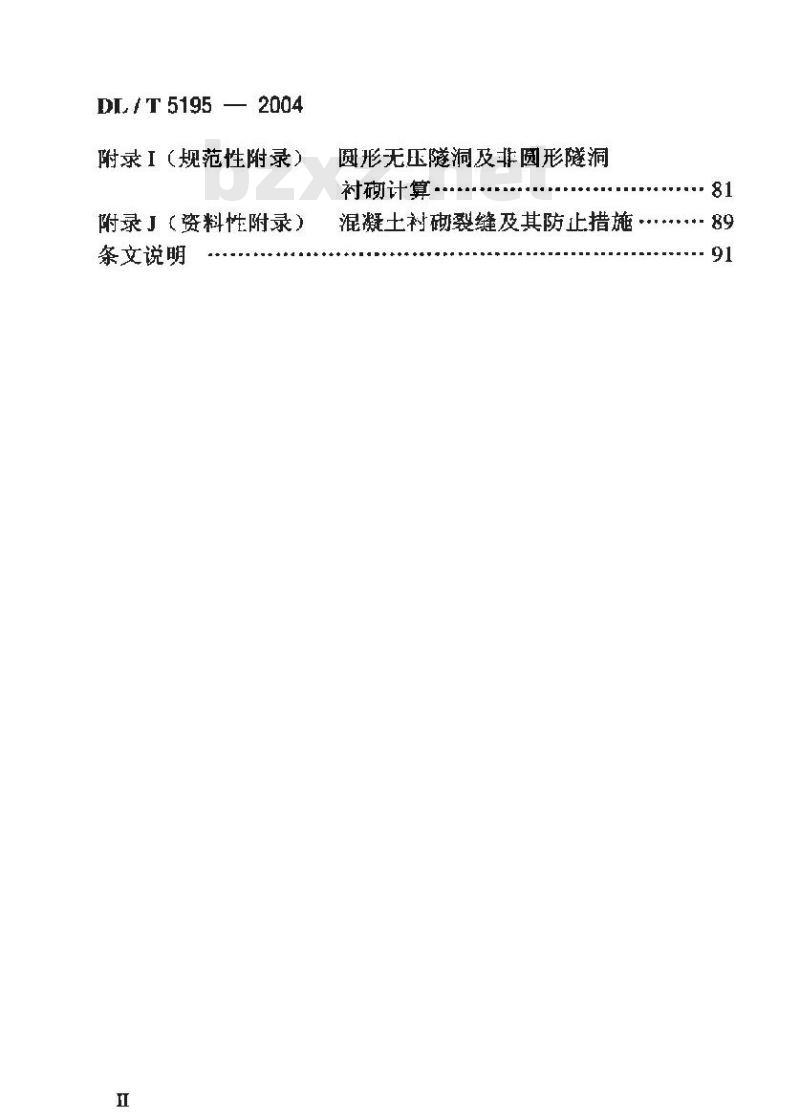

附录I（规范性附录)
附录」（资料性附录）
条文说明
圆形无压隧洞及非圆形隧洞
衬窃计算
混凝土衬砌裂缝及其防止措施·89: 91
DL/T 5195 - 2004

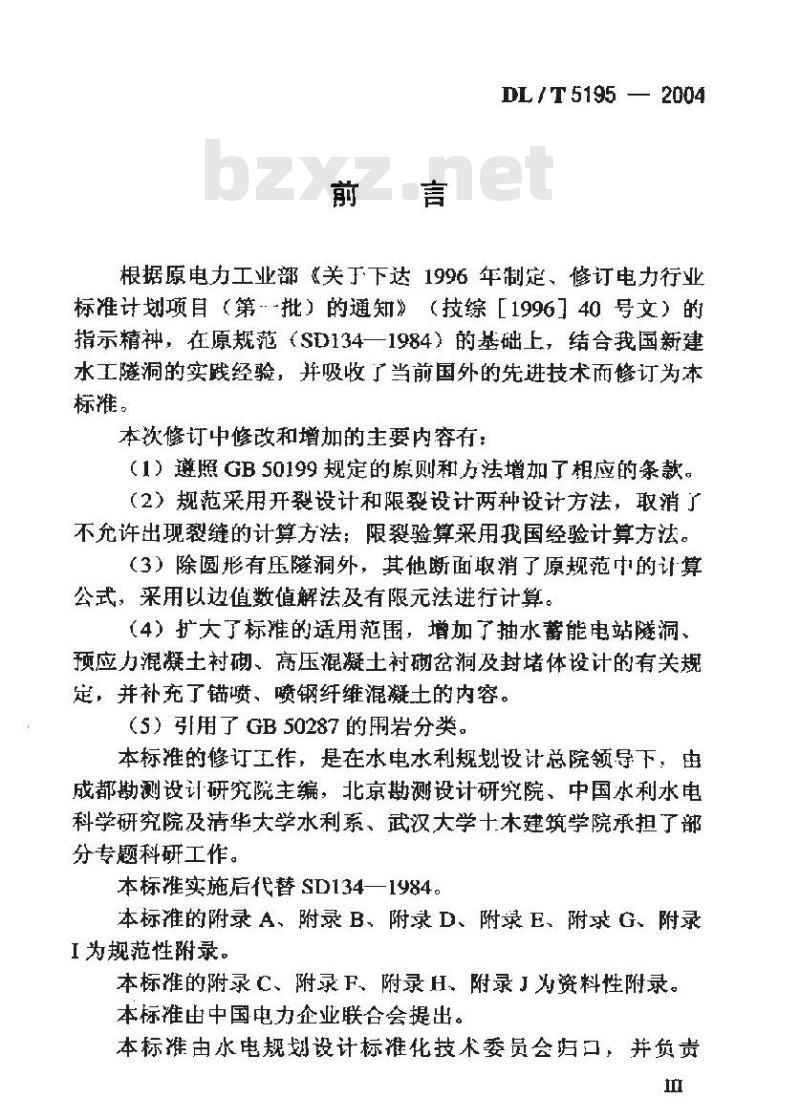

根据原电力工业部关下达1996年制定、修订电力行业标准计划项自（第·批）的通知》（技综［199640号文）的指示精神，在原规范SD134一1984的基础上，结合我国新建水工隧洞的实践经验，并吸收了当前国外的先进技术面修订为本标准。
本次修订中修改和增加的主要内容有：（1）遵照GB50199规定的原则和方法增加了相应的条款。（2）规范采用开裂设计和限裂设计两种设计方法，取消了不允许出现裂缝的计算方法：限裂验算采用我国经验计算方法。（3）除圆形有压隧洞外，其他断面取消了原规范中的计算公式，采用以边值数值解法及有限元法进行计算。（4）扩大了标推的适用范围，增加了抽水蓄能电站隧洞、预应力混凝王衬彻，高压混凝土衬码岔洞及封堵体设计的有关规，并补充了锚喷、喷钢纤维混凝士的内容。（5）用了GB 50287的围岩分类。本标推的修订工作，是在水电水利规划设计总院领导下，电成都勘测设计研究院主编，北京勘测设计研究院、中国水利水电科学研究院及清华大学水利系、武汉大学十木建筑学院承担了部分专题科研工作。
本标雅实施后代替SD134一1984。本标准的附录A、附录B、附录D、附录E附求G、附录I为规范性附录。
本标准的附录C、附录F、附录H、附录J为资料性附录。本标准出中国电力企业联合会提出。本标准由水电规划设计标准化技术委员会归口，并负责DL/T5195 2004
解释。

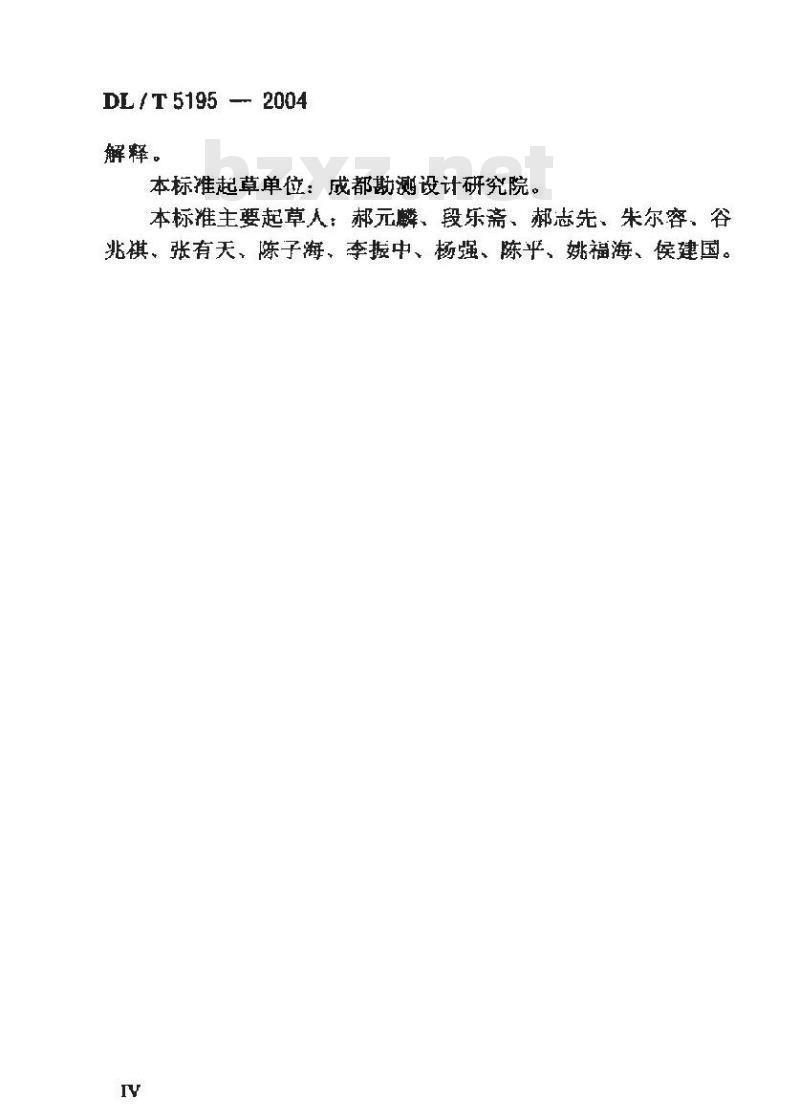

本标推起草单位：成都勘凝设计研究院。本标准主要起草人：郝元麟、段乐斋、郝志先、朱尔容、谷北祺、张有天，陈子海，李握中、杨强、陈平，姚福海、侯建国。TV
1范围
DL/T51952004
本标准规定了新建和改建的水电水利工程的水工隧洞设计。本标准适用于大、中型工程开挖于岩体中的1、2、3级水工隧洞的各设计阶段。
DL / T 5195 -- 2004
2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的用文件，其最新本适用于本标雅。GB5223预应力混凝士用钢丝
GB 50086
GB 50199
GB50287
DL/r 5013
DLT 5057
锚杆喷射混凝士支护技术规范
水利水电工程结构可靠度设计统一标水利水电工程地质勘察规范
水利水工程钢闸门设计规范
水工混凝上结构设计规范
水电站调压室设计规范
DL/T 5058
DL 5073
DL 5077
水工建筑物抗震设计规范
水工建筑物荷载设计规范
DLT5099水工建筑物地下开挖T程施工技术规范DL 5108
混士重力坝设计规范
水电站压力钢管设计规范
DL/T5141
DL/T 5148
水工建筑物水泥灌浆施工技术规范滋洪道设计规范
DL/T 5166:
DL5180
SD 303
水电枢纽工程等级划分及设计安全标推水电站水口设计规范
水工预应力锚固设计规范
DL / T 5195 — 2004
3.0.1为规范水1隧洞设计，贯彻国家的有关政策，按照GB50199的规定，使水工隧洞设计符合安全适用、技术先进和经济合理，特制定本标准。
3.0.2水工隧洞设计中应充分利用围岩的自稳能力、承载能力和抗渗能力。
3.0.3根据水工隧洞的运用要求、围岩的工程地质、水文地质、开控方法和围岩的稳定条件等，合理选用固措施。特殊不利地形、地质条件洞段、新型结构，应通过验算、现场试验确定技术方案。
3,0.4对用岩应进行稳定分析，一般丁程可根据地质条件采用经验类比法和块体平衡法，重要工程宜采用有限元法。3.0.5本标准遵照GB50199的设计原则，以分项系数极限状您设计表达式：班行隧词支护计算。水工隧洞支护的极限状态可分为承载能力极限状态和正常使用极限状态两类，设计时应根据其要求，分别进行计算和验算。3.0.6水工隧洞的抗震设计应符合DL5073的要求。3.0.7隧洞施工方案应根据隧洞沿线工程地质和水文地质条件、隧洞的长度、断面形状和尺小，通过技术经济比较确定。采用掘进机时，隧洞的洞线布置、断面形状、纵坡和转弯半径等应与掘进机性能相适应。
采用钻爆法时，应采用光面爆破。对光面爆破的质量要求，应符合DL/T5099的有关规定。
DL/T5195—2004
4主要术语
下列术语和定义适用于本标。
水工洞 hydraulic tunne
水利水电工程中设置于岩（土）体中的，用于输水、发电、灌溉、泄洪、导流、放空、排沙等且具有封闭断面的通道。4.0.2
Ipressure tunnel
有压隧洞
洞内充满水流，洞壁周边承受水压力作用的水工隧润，4.0.3
无压隧洞 free-tlow tunnel
洞内水流具有自由水而的水工隧洞。4.0.4
支护support
采用结构或构件及其材料对围岩进行加固的工程措施。4.0.5
锚喷支护bolt-shotcrefe support采用锚杆、喷射混凝上加固岩体的工程措施。4.0.6
临时支护
temporarysupport
为保证施工安全临时设置的支护。4.0.7
permanentsupport
永久支护
用于永久性作用的支护。
初期支护
initial support
洞室开挖后立即施作的支护。
二次支护secopdarysupport
DL/T 5195 — 2004
根据围君稳定情况，或初期支护后由监测结果决定的再次支护。
随机锚杆random bolt
为防止岩体塌落或滑动，在局部围岩中布设的锚杆。4.0.11Www.bzxZ.net
系统锚杆system bolt
根据岩体稳定要求，在整个开挖面上按一定的间排距，有规律布置的锚杆。
超前锚杆pre-bolt
在开挖洞室的掌子面处，为下一掘进段的稳实在围岩中预先设置的锚杆。
衬砌lining
在地下工程中，为了加固围岩，来用混干，钢筋混十等材料进行支护的工程措施。
convergent deformation
收敏变形
地下洞室周边两测点间实测位移值与两测点间的距离之比。4.0.15
高压隧洞high prossuretunnel
洞内压力水头不小于100m的隧洞。4.0.16
高流速隧洞highwatervelocitcytunnel洞内流速大于20m/s的送洞，
DL / T 5195 2004
5基本资料
50，1水工隧设计需根据纽布置，水工隧洞的篷，收集动能经济指标、水文、气篆、地形、工程地质、水文地质、地震、刺度、生态环境，施工条件和建筑材料等方面的资料。基本资料的有关专业根据各个设计阶价段的要求，接有关标雅提供。设计人员应讲行综合分析，合理选用，5，0.2隧洞沿线的地质勘蔡士作，根据地质条件的复杂程度、隧润的级别和不同的设计阶段，按有关标推热行。对于1级的高压隧润及高压混凝士岔洞，应在现场选有代表性的地毁，行有关的试验工作。5.0.3地质资料是水工隧洞设计的重要依据之一，也是施工、医行的重要资料，在开挖前的几个设计阶段，要遂步地详细掌挥，隧洞地区的基本地质情况
隧洞沿线的围岩特性和地质构造。2
潜洞线的水地质情况
洄口润脸边坡的稳定情说。
影响施工安全的地质现象（如岩溶、有害气体及放射性等）
影响生态环境的地质情况（坟墓、垃圾堆积物等）。5
地应力、地霆及岩爆情况。
高地温情况。
5.0.4在开挖后，根据实际情况，及时进行地质编录，核对和收集地质资料，核对和修改设计，并为施工进行地质预报。对地质条件复杂的洞段，可视需斐在施工中采用导，超前钻孔等手段探期情况，为修改设计，指导施工提供依据。5.0.5对围岩进行评价和初选加固方案时，可按附录A的围岩6
DL/T51952004
1.程地质分类沿线逐段进行，施工中应根据揭示的实际情况对其修正。
对于大跨度（直径）隧洞的围岩分类，除采用附录A的分类外，尚可采用其他有关因家标准综合评价。对于国际合作、国际招标的工程，还可采用国际通用的围岩分类对比使用。5.0.6支护设计中应用的材料技术指标，应按附录B的规定采用。
