【国家标准(GB)】 氧化钇铕化学分析方法 电感耦合等离子体原子发射光谱法测定氧化钇铕中氧化铕量

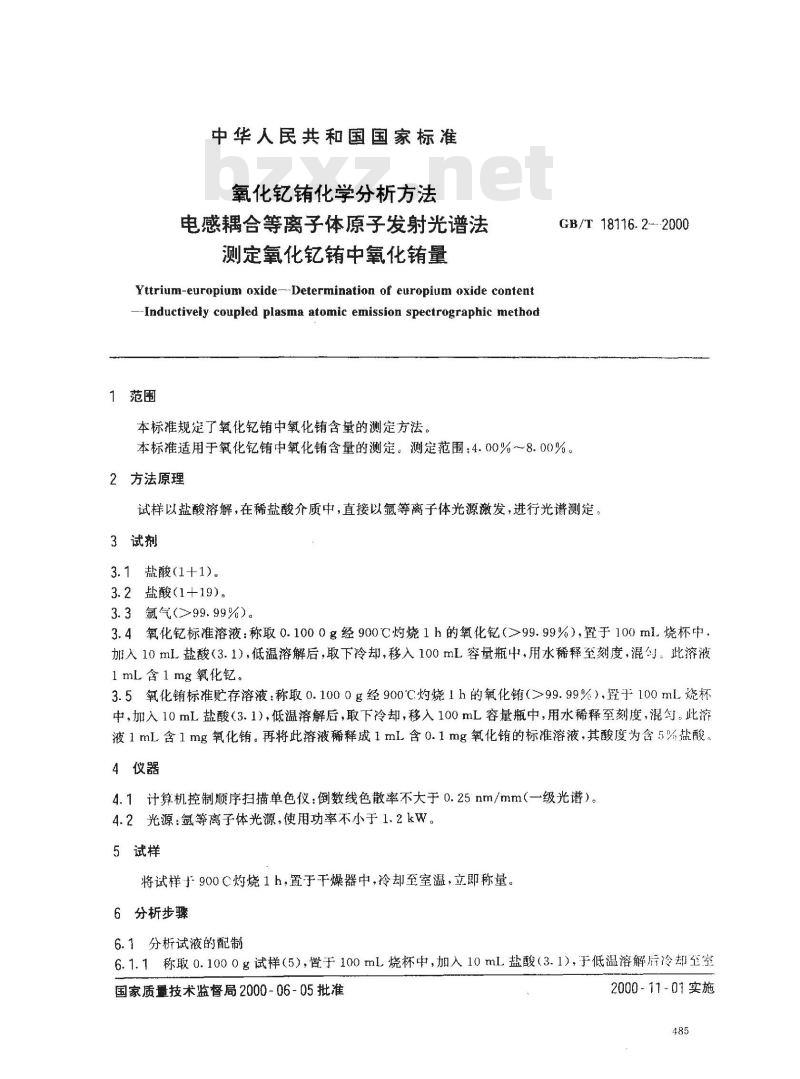

中华人民共和国国家标准
氧化铕化学分析方法
电感耦合等离子体原子发射光谱法测定氧化铕中氧化铕量
Yttrium-europium oxide--Determination of europium oxide content--Inductively coupled plasma atomic emission spectrographic method1范围
本标准规定了氧化钇销中氧化销含量的测定方法。GB/T 18116. 2---2000
本标准适用于氧化销中氧化销含量的测定。测定范围：4.00%～8.00%。2方法原理
试样以盐酸溶解，在稀盐酸介质中，直接以氩等离子体光源激发，进行光谱测定。3试剂
3.1盐酸(1+1)。
3.2盐酸(1+19)。
3.3氩气(>99.99%)。bZxz.net
3.4氧化钇标准溶液：称取0.1000g经900℃灼烧1h的氧化（>99.99%），置于100ml.烧杯中，加入10ml.盐酸（3.1），低温溶解后，取下冷却，移入100mL容量瓶中，用水稀释至刻度，混。此溶液1mL含1mg氧化钇。
3.5氧化铕标准贮存溶液：称取0.1000g经900℃灼烧1h的氧化销（>99.99%）.置于100mL烧杯中，加入10mL盐酸（3.1），低温溶解后，取下冷却，移入100mL容量瓶中，用水稀释至刻度，混勾。此溶液1mL含1mg氧化铕。再将此溶液稀释成1mL含0.1mg氧化铕的标准溶液，其酸度为含5%盐酸。4仪器
4.1计算机控制顺序扫描单色仪：倒数线色散率不大于0.25nm/mm（一级光谱）。4.2光源：氩等离子体光源，使用功率不小于1.2kW。5试样
将试样900℃灼烧1h，置于干燥器中，冷却至室温，立即称量。6分析步骤
6.1分析试液的配制
6.1.1称取0.1000g试样（5），置于100mL烧杯中，加入10mL盐酸（3.1），于低温溶解后冷却至室国家质量技术监督局2000-06-05批准2000-11~01实施

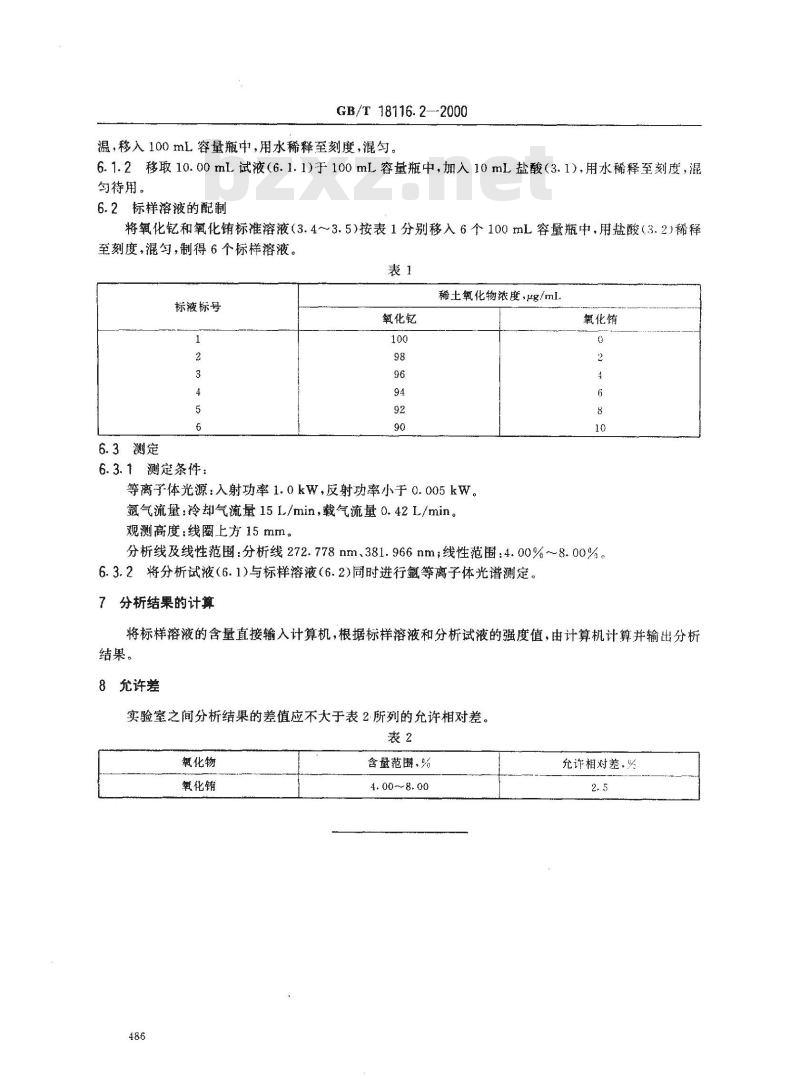

GB/T18116.2—-2000
温，移入100 mL容量瓶中，用水稀释至刻度，混匀。6.1.2移取10.00mL试液（6.1.1)于100mL容量瓶中，加入10mL盐酸（3.1，用水稀释至刻度，混匀待用。
6.2标样溶液的配制
将氧化和氧化销标准溶液(3.4～3.5)按表1分别移入6个100mL容量瓶中，用盐酸（3.2)稀释至刻度，混匀，制得6个标样溶液。表1
标液标号
6.3测定
6.3.1测定条件：
稀土氧化物浓度+μg/ml
氧化馆
等离子体光源：入射功率1.0kW，反射功率小于0.005kW。氩气流量：冷却气流量15L/min，载气流量0.42L/min。观测高度：线圈上方15mm。
分析线及线性范围：分析线272.778nm.381.966nm；线性范围：4.00%~~8.00%。6.3.2将分析试液（6.1)与标样溶液(6.2)同时进行氩等离子体光谱测定。7分析结果的计算
将标样溶液的含量直接输入计算机，根据标样溶液和分析试液的强度值，由计算机计算并输出分析结果。
8允许差
实验室之间分析结果的差值应不大于表2所列的允许相对差。表2
氧化物
氧化销
含量范围、%
4.00-8.00
允许相对差，关
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
