【国家标准(GB)】 先导式减压阀

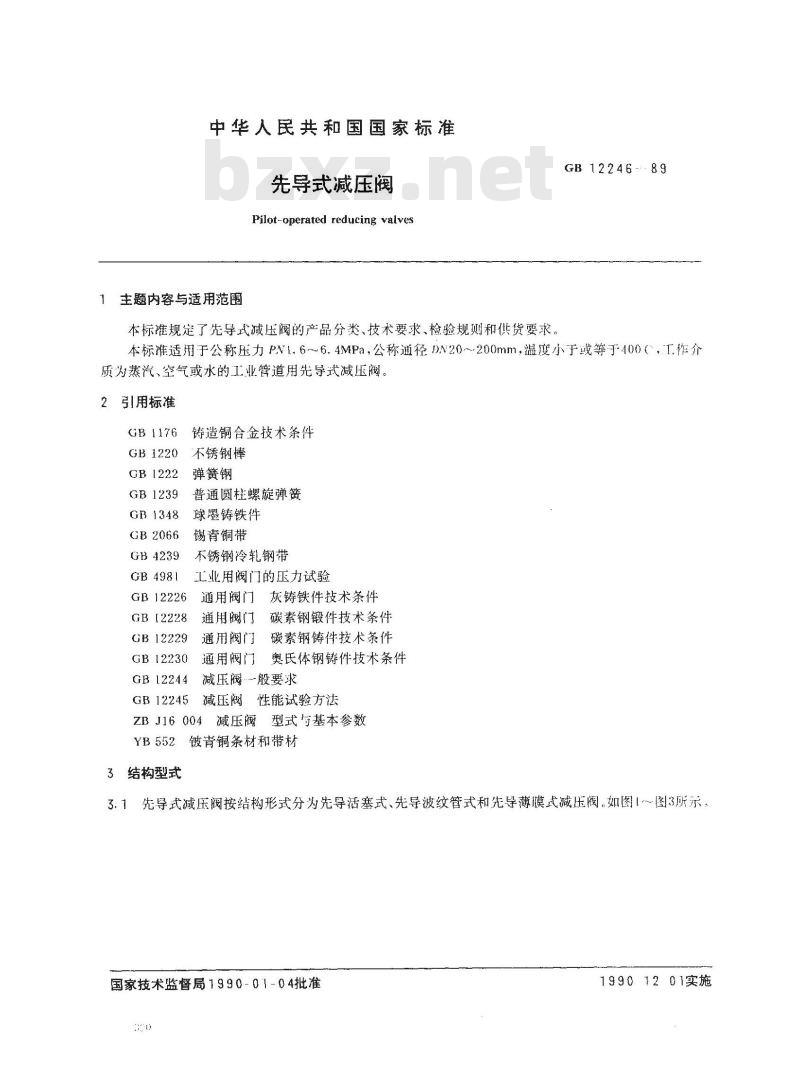

中华人民共和国国家标准
先导式减压阀
Pilot-operated reducing valves主题内容与适用范围
本标准规定了先导式减压阀的产品分类、技术要求、检验规则和供货要求。GB12246-89
本标准适用于公称压力PNl.6～6.4MPa，公称通径DN20~200mm，温度小于或等于400（，T作介质为蒸汽、空气或水的工业管道用先导式减压阀。引用标准
GB1176
铸造铜合金技术条件
GB1220
‘不锈钢棒
GB 1222
GB1239
GB1348
GB2066
GB4239
GB4981
弹簧钢
普通圆柱螺旋弹簧
球墨铸铁件
锡青铜带
不锈钢冷轧钢带
工业用阀门的压力试验
GB12226
GB 12228
GB12229
GB12230
GB 12244
GB 12245
通用阀门灰铸铁件技术条件
通用阀门
通用阀门
通用阀门
碳素钢锻件技术条件bzxz.net
碳素钢铸件技术条件
奥氏体钢铸件技术条件
减压阀·一般要求
减压阀性能试验方法
ZB J16 004
减压阀型式与基本参数
YB552青铜条材和带材
3结构型式
3.1先导式减压阀按结构形式分为先导活塞式、先导波纹管式和先导薄膜式减压阀。如图1～图3所示，国家技术监督局1990-01-04批准19901201实施
GB12246-89

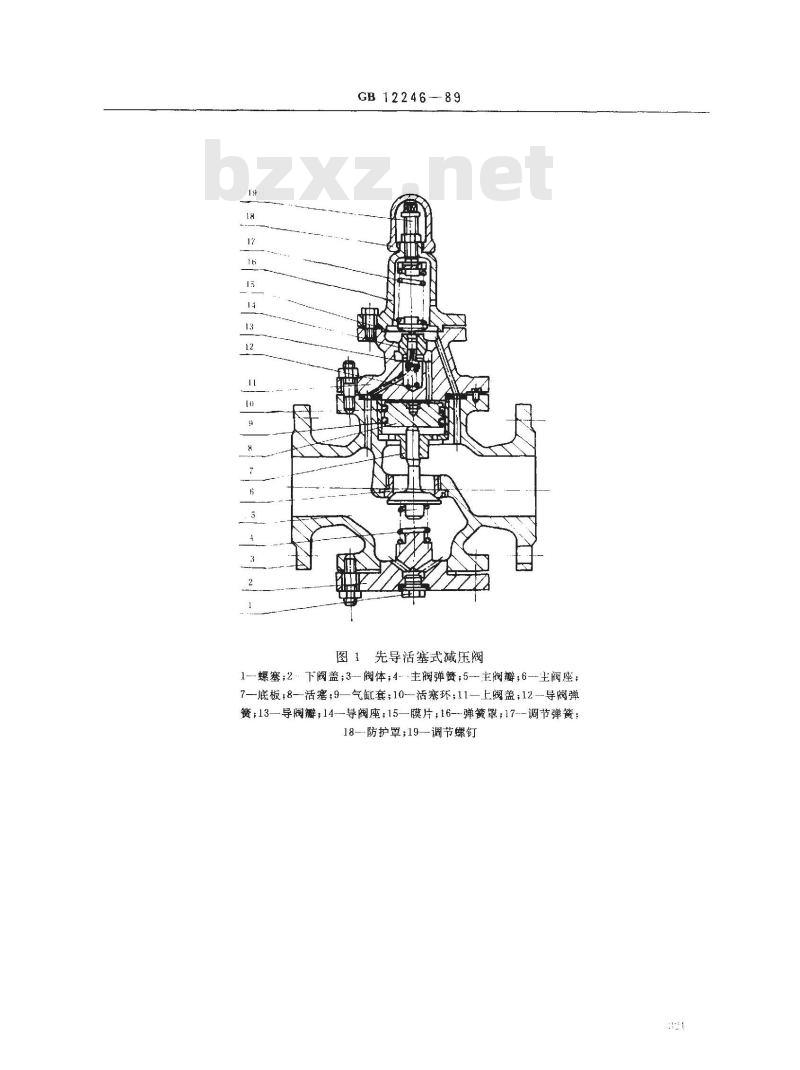

图1先导活塞式减压阀
1--螺塞；2下阀盖；3-阀体；4--主阀弹簧；5主阀瓣；6-主阀座；7底板，8—活塞；9—气缸套；10-活塞环；11—上阀盖；12--导阀弹簧；13—导阀瓣；14-导阀座；15—膜片；16--弹簧罩；17-调节弹簧；18--防护罩；19—调节螺钉
GB12246--89

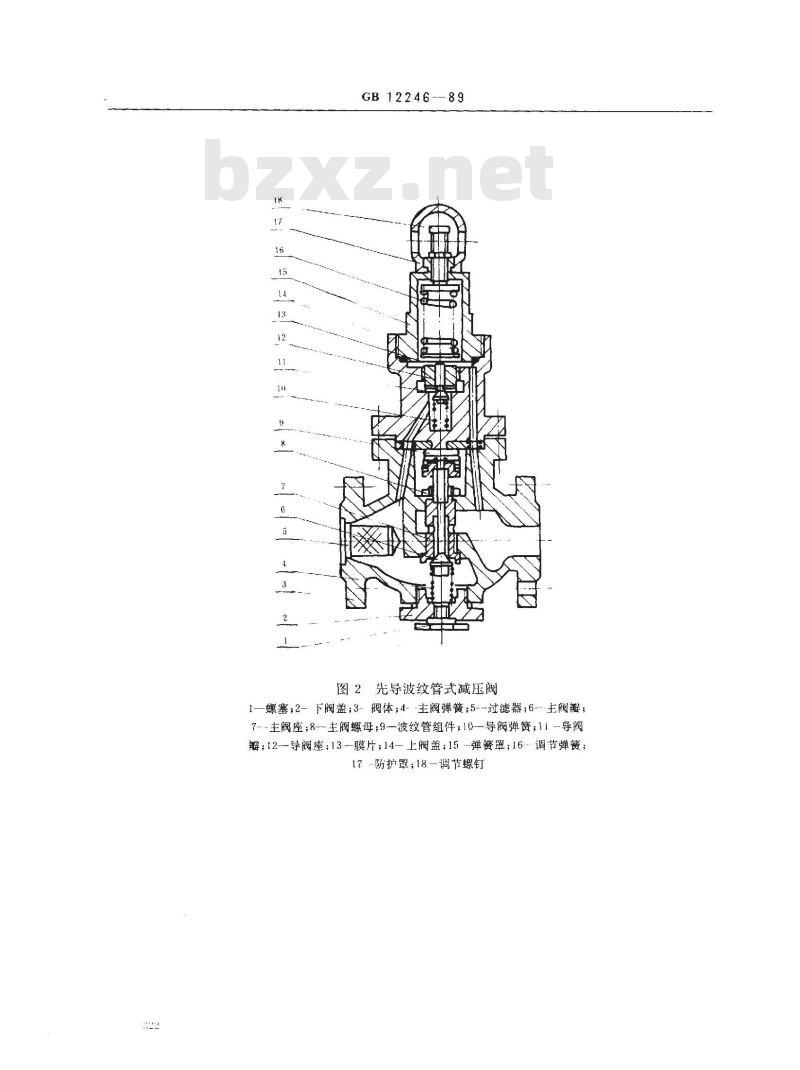

图2先导波纹管式减压阀
1螺塞；2-下阀盖；3-阀体；4-主阀弹簧；5-~过滤器；6-~主阀瓣；7-主阀座;8--主阀螺母;9—波纹管组件；10--导阀弹簧；11-导阀瓣；12导阀座：13--膜片；14—上阀盖；15-弹簧罩；16.调节弹簧；17-防护罩；18-调节螺钉
4技术要求
一般要求
GB12246—89

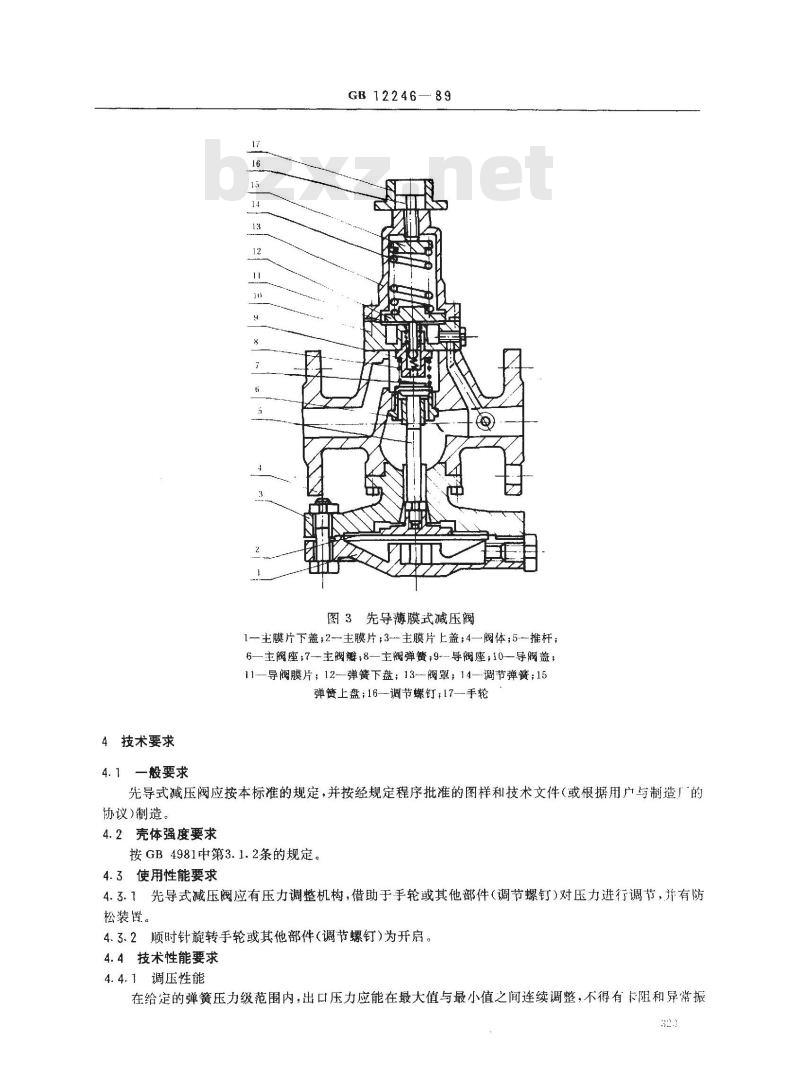

图3先导薄膜式减压阀
1-主膜片下盖；2-主膜片；3-主膜片上盖；4—阀体；5--推杆；6—主阀座;7-主阀瓣；8—主阀弹簧；9导阀座10—导阀盖；11—导阀膜片；12—弹簧下盘；13—阀罩；14—调节弹簧；15弹簧上盘；16—调节螺钉：17—手轮先导式减压阀应按本标准的规定，并按经规定程序批准的图样和技术文件（或根据用户与制造厂的协议)制造。
4.2壳体强度要求
按GB4981中第3.1.2条的规定。
4.3使用性能要求
4.3.1先导式减压阀应有压力调整机构，借助于手轮或其他部件（调节螺钉）对压力进行调节，并有防松装置。
4.3.2顺时针旋转手轮或其他部件（调节螺钉）为开启。4.4技术性能要求
4.4.1调压性能
在给定的弹簧压力级范围内，出口压力应能在最大值与最小值之闻连续调整，不得有下阻和异常振32.

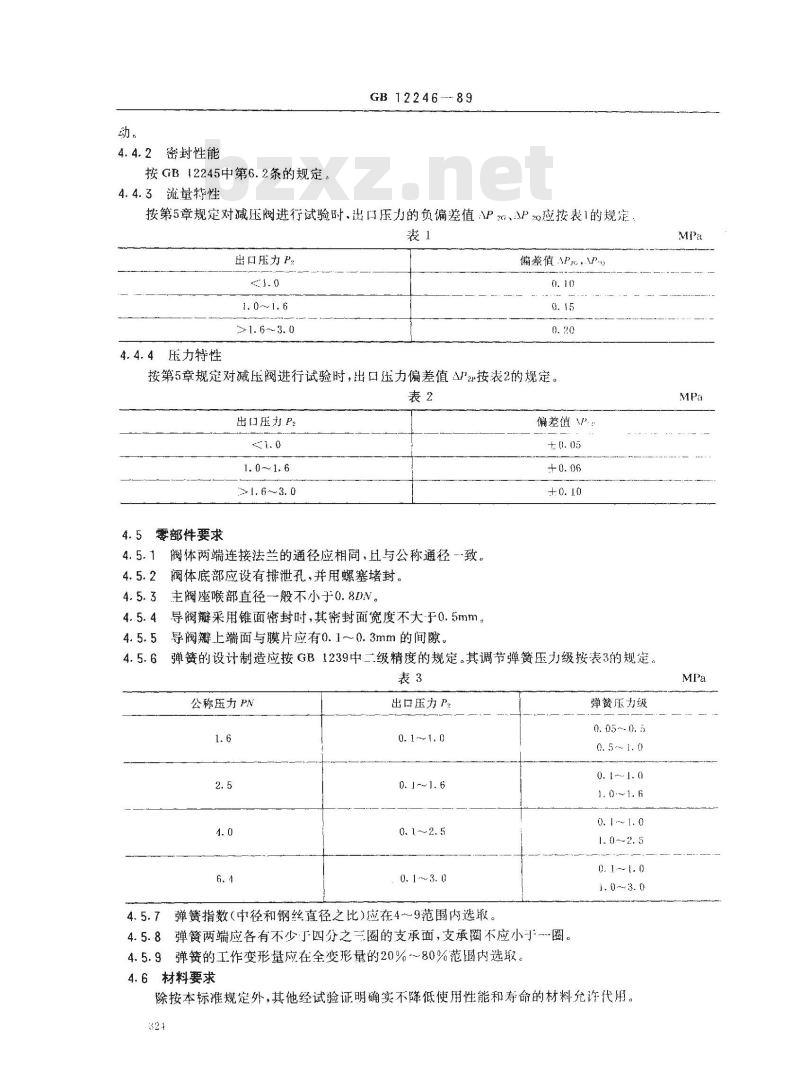

4.4.2密封性能
按GB12245中第6.2条的规定。
4.4.3流量特性
GB 12246--- 89
按第5章规定对减压阀进行试验时，出口压力的负偏差值APc、2P2o应按表1的规定表1
出口压力P
1. 0~1. 6
>1. 6~3. 0
4.4.4压力特性
偏差值P，V
按第5章规定对减压阀进行试验时，出口压力偏差值V\2按表2的规定。表2
出口压力P2
1. 0 ~1. 6
>1. 6~3. 0
零部件要求
阀体两端连接法兰的通径应相同，且与公称通径一-致。阀体底部应设有排泄孔，并用螺塞堵封。主阀座喉部直径一般不小于0.8DN。导阀瓣采用锥面懿封时，其密封面宽度不大于0.5mm导阀瓣上端面与膜片应有0.1～0.3mm的间隙。偏差值！
弹簧的设计制造应按GB1239中二级精度的规定。其调节弹簧压力级按表3的规定表3
公称压力PN
出口压力P
0. 1-~1. 6
0. 1~3. 0
4.5.7弹簧指数（中径和钢丝直径之比）应在4～9范围内选取。4.5.8弹簧两端应各有不少于四分之三圈的支承面，支承圈不应小于圈。4.5.9弹簧的工作变形量应在全变形量的20%~80%范调内选取。4.6材料要求
弹簧压力级
0. 05 ~- 0. 5
0. 5-~1. 0
0. 1- 1. 0
1: 0.~1. 6
0. 1 ~~ 1. 0
1. 0 ~~ 2. 5
0. 1--1. 0
1.0--3. 0
除按本标准规定外，其他经试验证明确实不降低使用性能和寿命的材料充允许代用324
GB12246—89
阀的材料应按GB12226、GB1348、GB12228、GB12229和GB12230的规定。4. 6. 1
4.6.2上、下阀盖的材料应与阀体材料相同。4.6.3其他主要零件的材料应按表4规定选取或按订货合同的规定。表4
主要零
件名称
波纹管
主弹簧
调节弹簧
5试验方法
铬不锈钢
不锈钢
皱青铜
弹簧钢
弹簧钢
按GB12245的规定。
6检验规则
ZQSn6-6-3
ZQA19-4
QSn6.5-0.1
50crVA
60Si2Mn
标准号
GB1220
GB 1176
GB1220
GB2066
GB1222
GB1222
铬不锈钢
铬不锈钢
弹簧钢
弹簧钢
PV2. 5--6. 4 MPa
50CrVA
Co40CrNiMo
30W4Cr2V
60Si2Mn
50CrVA
标准号
GB 1220
GB 1220
GB1222
GB1222
6.1整台产品及零、部件应经制造！的质量检验部门按本标准和相应标准及技术文件（与用户协议）检查合格后，方可出广
6.2型式检验项目按表5的规定。在下列情况下应进行型式检验：a.
新产品或老产品转生产的试制定型鉴定；b。正式生产盾，结构、材料，工艺有较大改变，可能影响产品性能时：；c。国家质量监督机构提出进行型式检验的要求时6.3每台产品均应按表5规定做出厂检验表5
尧体强度
密封性能
调压性能
流量特性
乐力特性
连续运行
检验种类
7标志
按GB12244中第6章的规定。
8包装
GB12246—89
在运输和保管中，调节弹簧应处于自由状态，通道两端应用盖板或寒子封闭8.1
随带文件包括：
产品说明书；
产品合格证；
装箱单。
按GB12244中第7章的规定。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由沈阳阀门研究所归口。本标准主要起草人孙成惠、蒋金芳、李春华、洪勉成。326
