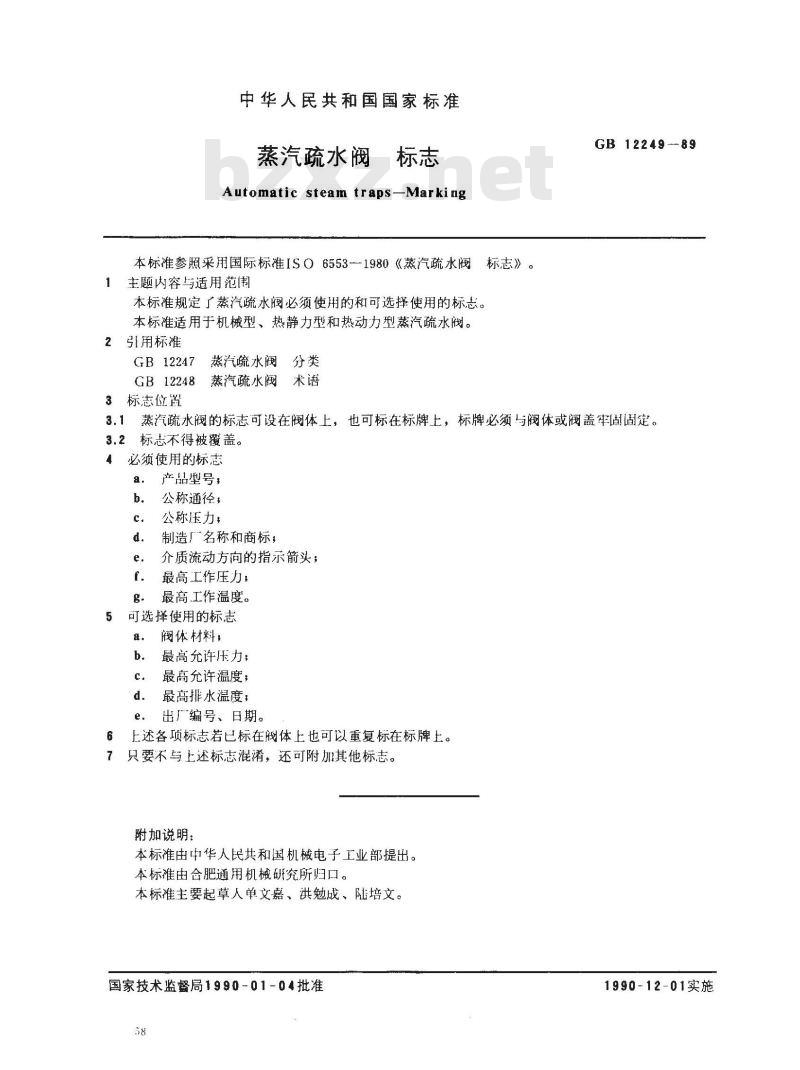

【国家标准(GB)】 蒸汽疏水阀 标志

中华人民共和国国家标准
蒸汽疏水阀bzxz.net
Automatic steam traps-Marking本标准参照采用国际标准ISO6553-1980《蒸汽疏水阀标志》。主题内容与适用范围
本标准规定了蒸汽疏水阀必须使用的和可选择使用的标志。本标准适用于机械型、热静力型和热动力型蒸汽疏水阀。2
引用标准
GB12247
蒸汽疏水阀分类
蒸汽疏水阀术语
GB12248
3标志位置
GB 12249--89
蒸汽疏水阀的标志可设在阀体上，也可标在标牌上，标牌必须与阀体或阀盖牢固固定。标志不得被覆盖。
必须使用的标志
产品型号：
公称通径：
公称压力，
制造厂名称和商标，
介质流动方向的指示箭头，
最高工作压力，
最高工作温度。
可选择使用的标志
阀体材料，
最高允许压力；
最高允许温度；
最高排水温度；
出广编号、日期。
上述各项标志若已标在阀体上也可以重复标在标牌上。7只要不与上述标志混淆，还可附加其他标志。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人单文嘉、洪勉成、陆培文。国家技术监督局1990-01-04批准58
1990-12-01实施
