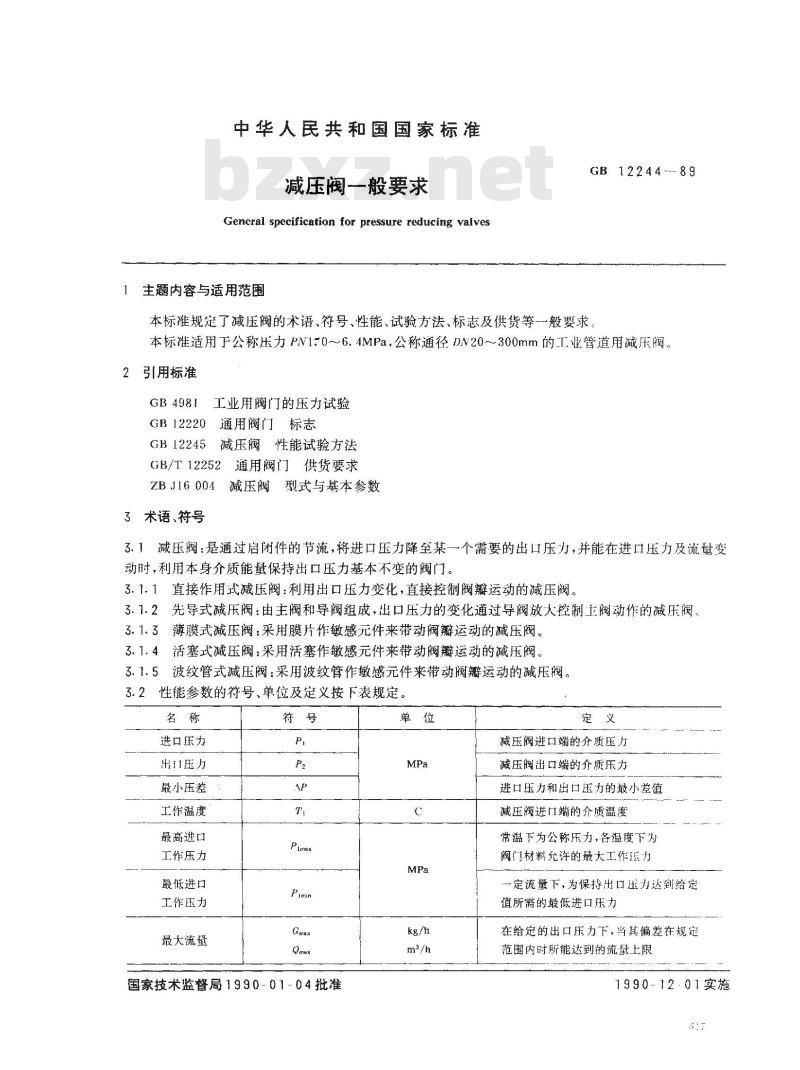

中华人民共和国国家标准
减压阀般要求
Gencral specification for pressure reducing valves主题内容与适用范围
GB122 4 4 --- 89
本标准规定了减压阀的术语、符号、性能、试验方法、标志及供货等一般要求本标准适用于公称压力PN1:0~6.4MPa，公称通径DN20300mm的T业管道用减压阀。2引用标准
GB4981工业用阀门的压力试验
GB12220　通用阀门标志
GB12245减压阀性能试验方法
GB/T12252通用阀门供货要求
ZB J16 004减压阀型式与基本参数3 术语、符号
3.1减压阀：是通过启闭件的节流，将进口压力降至某一个需要的出口压力，并能在进口压力及流量变动时，利用本身介质能量保持出口压力基本不变的阀门。3.1.1直接作用式减压阀：利用出口压力变化，直接控制阀瓣运动的减压阀。3.1.2先导式减压阀：由主阀和导阀组成，出口压力的变化通过导阀放大控制主阀动作的减压阀，3.1.3薄膜式减压阀：采用膜片作敏感元件来带动阀瓣运动的减压阀3.1.4活塞式减压阀：采用活塞作敏感元件来带动阀瓣运动的减压阀3.1.5波纹管式减压阀：采用波纹管作敏感元件来带动阀瓣运动的减压阀。3.2性能参数的符号、单位及定义按下表规定。名称
进口压力
出打压力方
最小压差
工作温度
最高进口
工作压力
最低进口
工作压力
最大流量
国家技术监督局1990-01-04批准单位
减压阀进口端的介质压厅免费标准bzxz.net
减压阀出口端的介质压力
进口压力和出口压力的最小差值减压阀进端的介质温度
常温下为公称乐力，各温度下为阀门材料允许的最大工作压力
一定流量下，为保持出口压力达到给定值所需的最低进口压力
在给定的出口压力下，当其偏差在规定范围内时所能达到的流墅上限
1990-12-01实施
流量特性
偏差值
乐力特性
偏差值

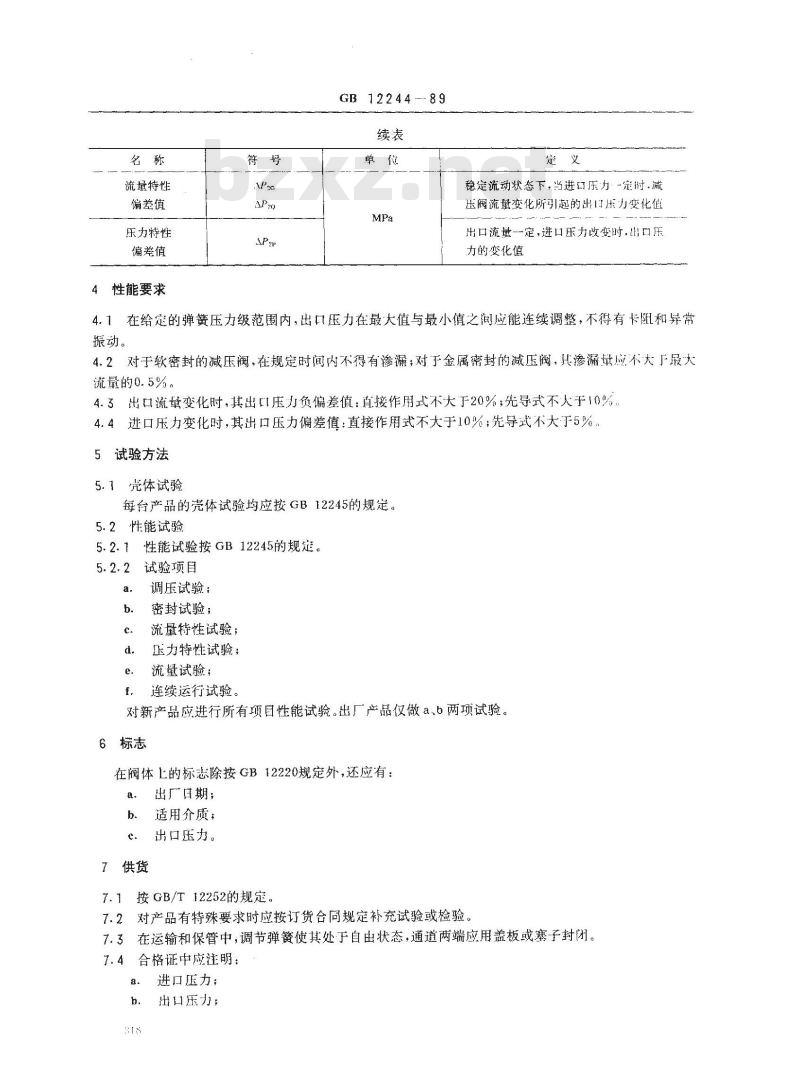

性能要求
GB 12244-
稳定流动状态下，当进们乐力·一定附.减压阀流量变化所引起的出口压力变化值出口流量一定，进口压力改变时，山口压力的变化值
4.1在给庭的弹簧压力级范围内，出口压力在最大值与最小值之间应能连续调整，不得有卡阻和异常振动。
4.2对于软密封的减压阀，在规定时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大丁最大流量的0.5%。
4.3出口流量变化时，其出口压力负偏差值：直接作用式不大于20%；先导式不人于10%4.4进口压力变化时，其出口压力偏差值：直接作用式不大于10%；先导武不大于5%，5试验方法
壳体试验
每台产品的壳体试验均应按GB12245的规定。性能试验
性能试验按GB12245的规定。
试验项目
调压试验：
密封试验；
流量特性试验；
压力特性试验；
流量试验；
连续运行试验
对新产品应进行所有项目性能试验。出厂产品仅做a、b两项试验。6标志
在阀体L的标悉除按GB12220规定外，还应有：出厂日期；
适用介质；
出口压力。
7供货
按GB/T12252的规定。
7.2对产品有特殊要求时应按订货合同规定补充试验或检验。7.3在运输和保管中，调节弹簧使其处于自由状态，通道两端应用盖板或塞子封闭。7.4合格证中应注明：
进口压力；
出口压力；
适用介质。

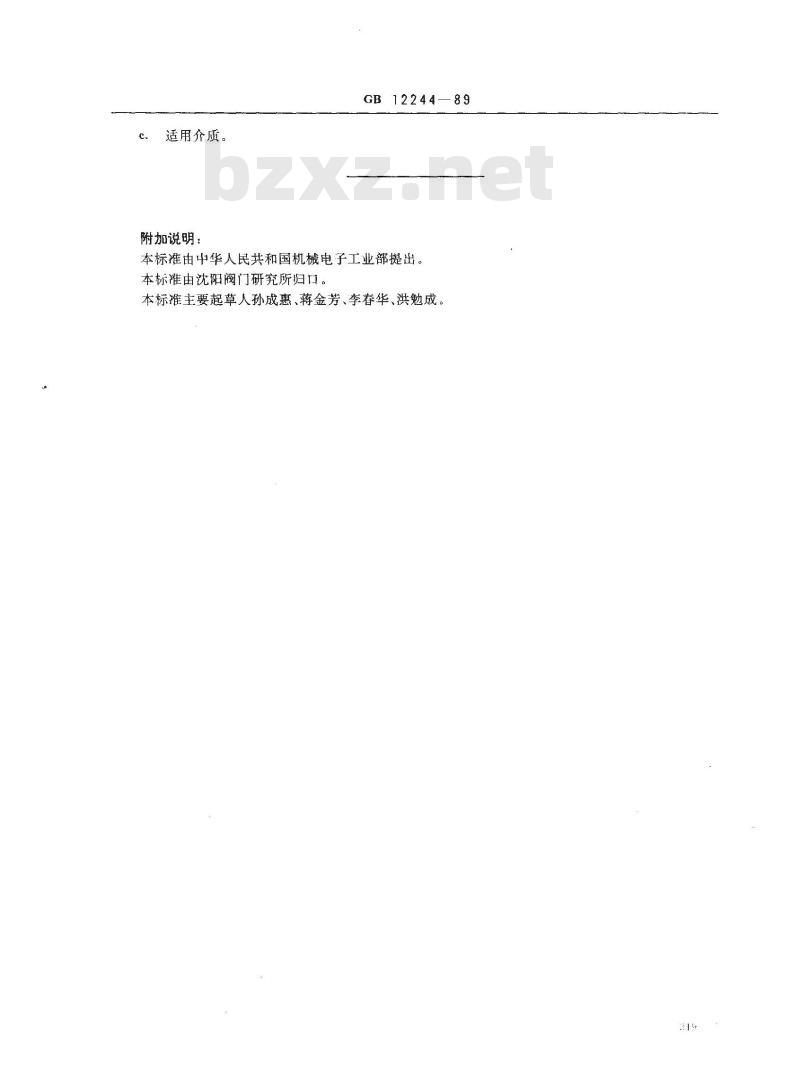

附加说明：
GB12244—89
本标准由中华人民共和国机械电子工业部提出。本标准由沈阳阀门研究所归口。本标准主要起草人孙成惠、蒋金芳、李春华、洪勉成。
