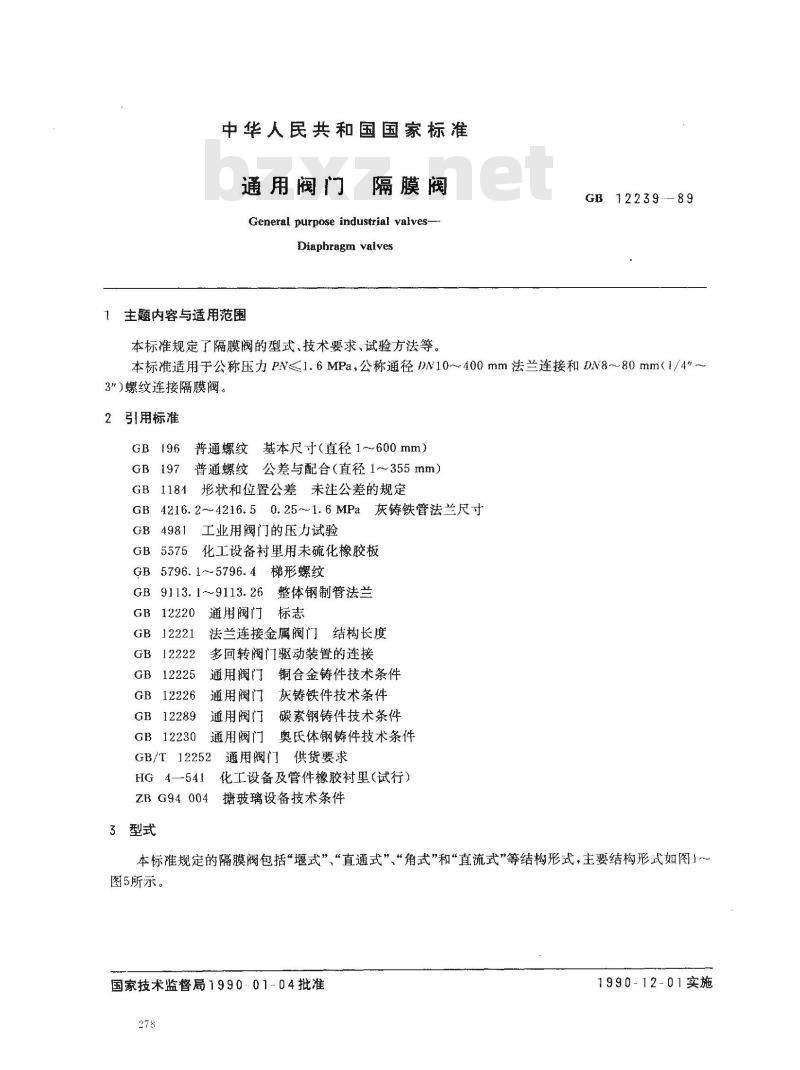

通用阀门
隔膜阀
General purpose industrial valves-Diaphragm valves
主题内容与适用范围
本标准规定了隔膜阀的型式、技术要求、试验方法等。GB12239-89
本标准适用于公称压力PN≤1.6MPa，公称通径DN10~~400mm法兰连接和DN8~80mm（1/4\~3\)螺纹连接隔膜阀。
引用标准
普通螺纹基本尺寸（直径1~600mm）GB197普通螺纹公差与配合（直径1~355mm）GB1181形状和位置公差未注公差的规定GB4216.2~~4216.50.25~~1.6MPa灰铸铁管法兰尺寸GB 4981
GB5575
工业用阀门的压力试验
化工设备衬里用未硫化橡胶板
5796.15796.4梯形螺纹
GB9113.1~9113.26整体钢制管法兰GB12220
GB12225
GB 12226
GB 12289
GB12230
通用阀门
法兰连接金属阀门结构长度
多回转阀门驱动装置的连接
铜合金铸件技术条件
通用阀门
通用阀门
通用阀门
灰铸铁件技术条件
碳素钢铸件技术条件
奥氏体钢铸件技术条件
通用阀门
GB/T 12252
HG 4-—-541
ZR G94 004
3型式
通用阀门供货要求
化工设备及管件橡胶衬里（试行）糖玻璃设备技术条件
本标准规定的隔膜阀包括“堰式”“直通式”“角式”和“直流式”等结构形式，主要结构形式如图」一图5所示。
国家技术监督局199001-04批准
1990-12-01实施
GB12239--89

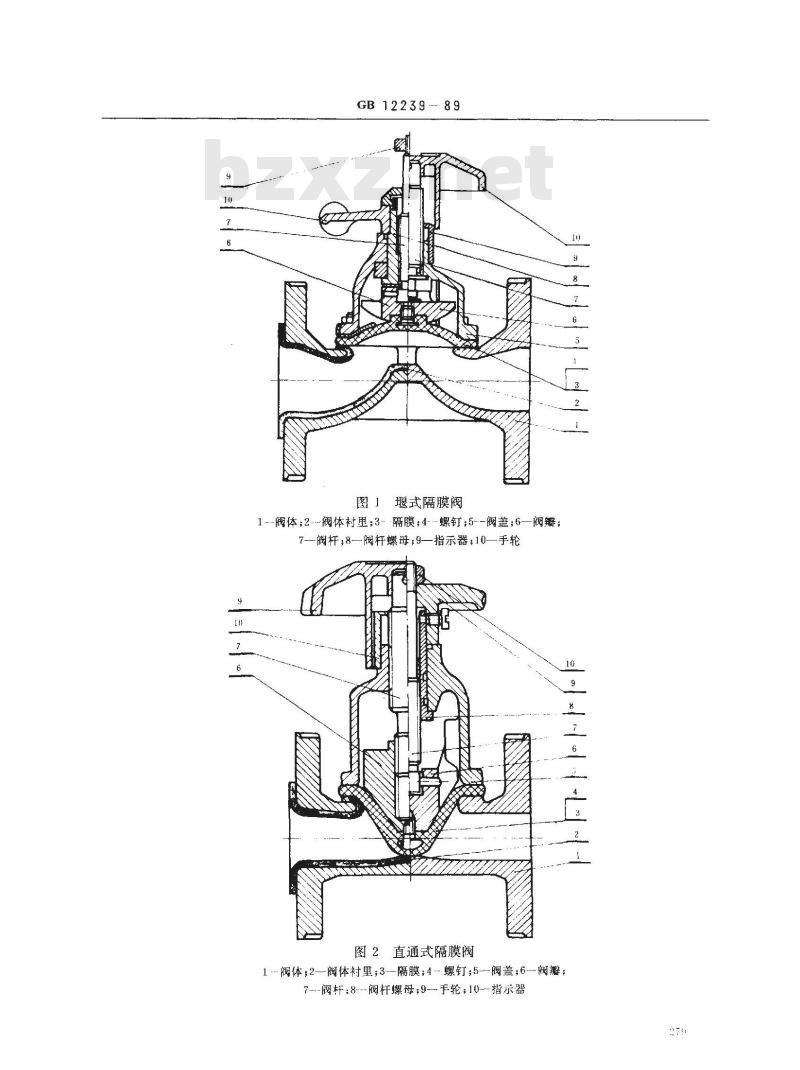

堰式隔膜阀
1--阀体；2-阀体里；3隔膜；4-螺钉--阀盖；6—阀瓣；7--阀杆；8—阀杆螺母;9—指示器：10—手轮图2直通式隔膜阀
1阀体;2—-阀体衬里;3--隔膜;4-螺钉;5--阀盖;6--阀瓣；7-阀杆;8---阀杆螺母;9—手轮；10--指示器6
GB12239—-89

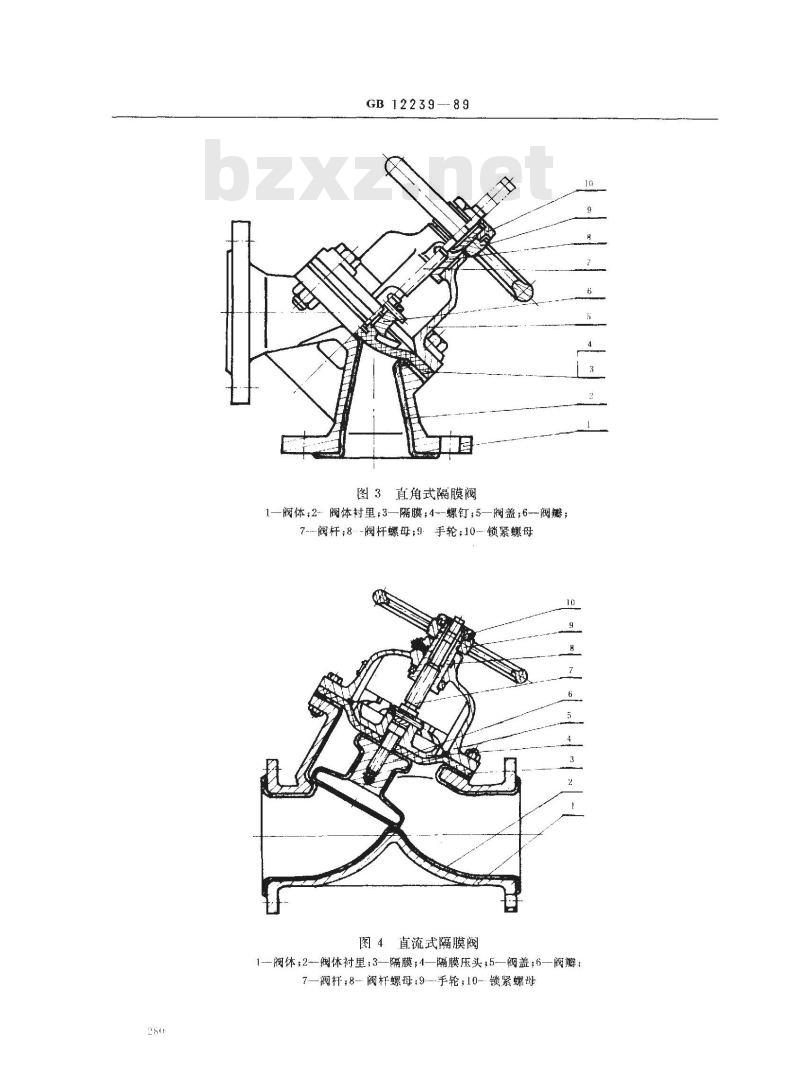

图3直角式隔膜阀
1—阀体;2阀体衬里;3—隔膜;4--螺钉;5—阀盖;6--阀瓣;7-阀杆；8-阀杆螺母；9手轮；10锁紧螺母图4直流式隔膜阀
1阀体；2阀休衬里；3—隔膜；4—隔膜压头，5—阀盖；6-阀瓣；7——阀杆;8-阀杆螺母;9--手轮;10-·锁紧螺母技术要求
4.1压力和温度等级
GB12239

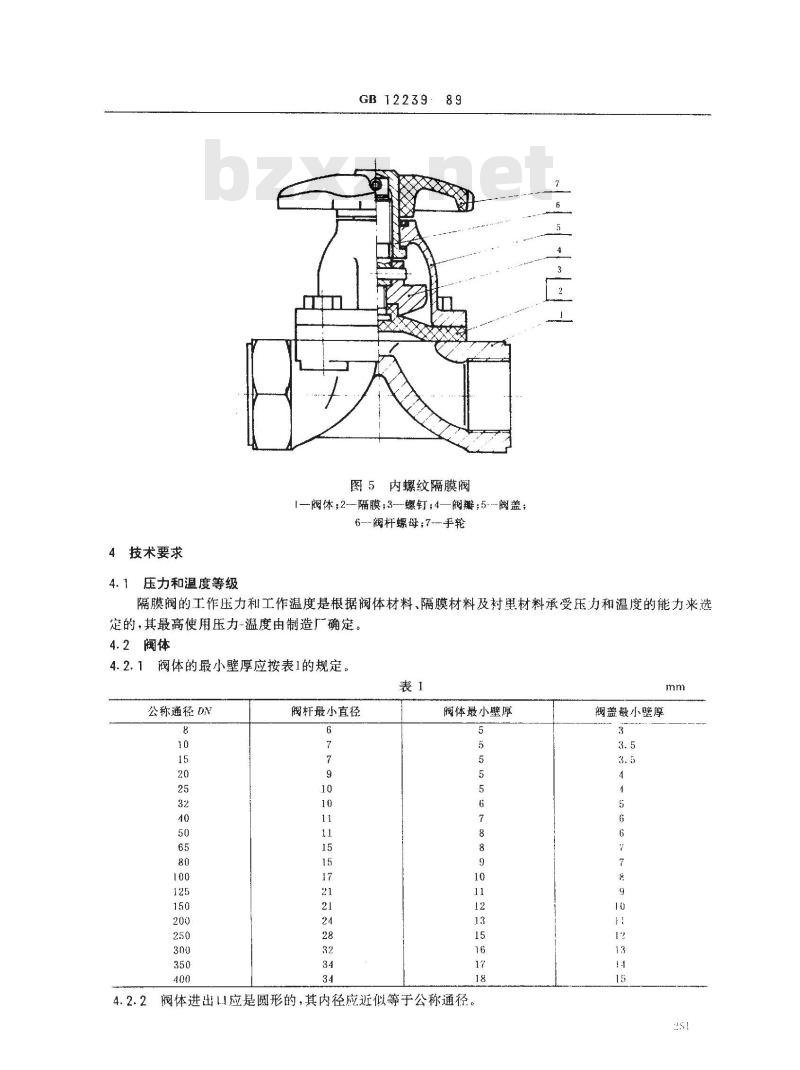

图5内螺纹隔膜阀
阀体;2—隔膜;3-螺钉;4—阀瓣：5---阀盖；6--阀杆螺母；7手轮
隔膜阀的工作压力和工作温度是根据阀体材料、隔膜材料及衬里材料承受压力和温度的能力来选定的，其最高使用压力-温度由制造厂确定。4.2阀体
4.2.1阀体的最小壁厚应按表1的规定。表1
公称通径DN
阀杆最小直径
阀体最小壁厚
阀体进出应是圆形的，其内径应近似等于公称通径。mm
阀盖最小壁厚
GB12239-89
隔膜阀法兰的连接尺寸应按GB4216和GB9113的规定。4.2.31
阀体连接法兰的密封面应相互平行，其平行度为GB1184规定的12级精度。4.2.4
除非用户另有规定，隔膜阀阀体端法兰的尺寸最小应取PNIMPa级。4.2.5

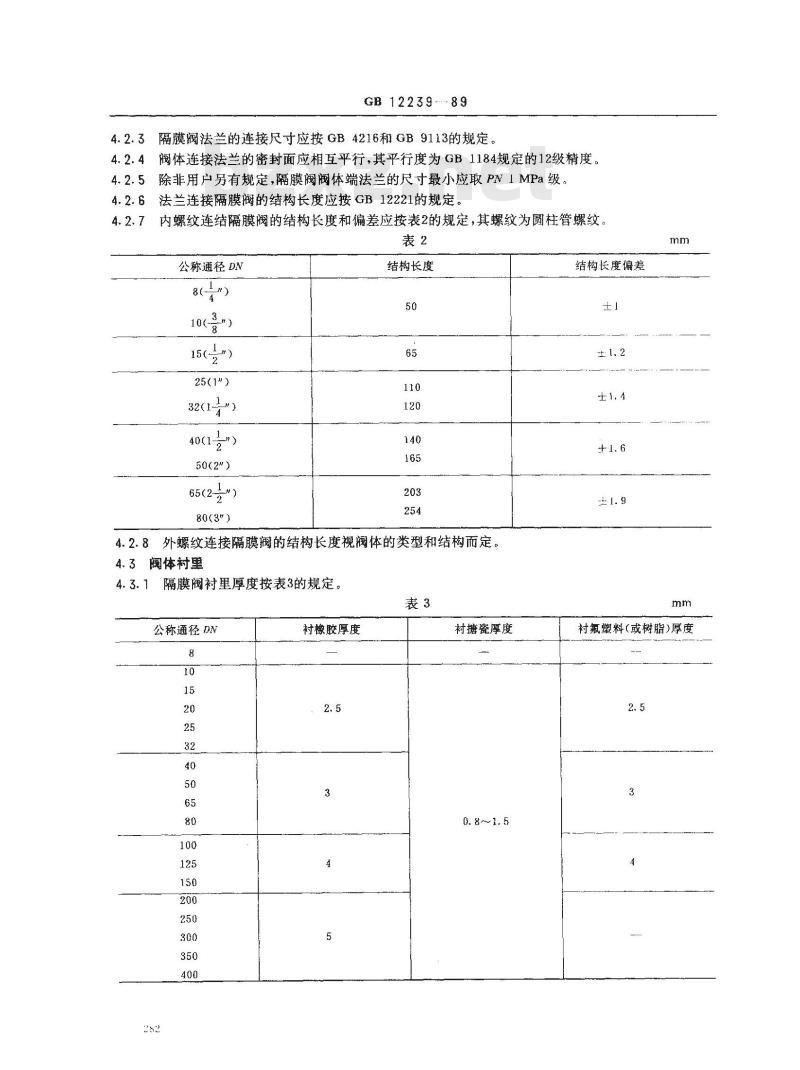

法兰连接隔膜阀的结构长度应按GB12221的规定。内螺纹连结隔膜阀的结构长度和偏差应按表2的规定，其螺纹为圆柱管螺纹。表2
公称通径DN
25(1\)
32(1-\)
40(1号\）
50(2\）
65(2）
80(3\)
结构长度
4.2.8外螺纹连接隔膜阀的结构长度视阀体的类型和结构而定。4.3阀体村里
隔膜阀衬里厚度按表3的规定。
公称通径DN
衬橡胶厚度
衬塘瓷厚度
结构长度偏差
衬氟塑料(或树脂)厚度
GB12239-89
4.3.2隔膜阀衬里厚度偏差，根据衬里厚度和加工方法由制造厂确定4.3.3橡胶衬里应按HG4—541的规定，其他材料衬里可参照执行。4.3.4除耐油橡胶外，衬胶部位禁止涂任何油类。4.3.5阀体衬胶、塘瓷、衬氟塑料及衬其他塑料后，表面应平整光滑，衬层与基体结合牢固，不允许漏电，可采用高频火花发生器在全部衬层表面测试，未发现衬层被“击穿”（产生白色闪光）现象，即为合格4.3.6阀体塘瓷后，瓷面色泽应鲜明一致，不得有爆瓷裂纹、暗泡等缺陷，并且不允许有异物夹杂。4.4阀盖
4.4.1阀盖的最小壁厚按表1的规定。4.4.2当公称通径DN≥80mm时，阀盖法兰都应是圆形的。4.5隔膜
4.5.1隔膜与操作机构连接应牢固可靠，更换方便。4.5.2橡胶隔膜和隔膜垫中间应夹不少于两层的网眼纤维织物布。4.5.3除附油橡胶外，橡胶隔膜禁止涂任何油类。4.6阉杆和阀杆螺母
4.6.1阀杆的最小直径按表1的规定。4.6.2阀杆应与管道中的介质隔离。4.6.3阀杆和阀杆螺母的梯形螺纹按GB5796.1～5796.4的规定。普通螺纹为GB196和GB197规定的6g、6H级精度。
4.6.4阀杆与阀杆螺母的啮合长度不得小于阀杆直径的1.4倍。4.6.5碳钢制阀杆要进行耐腐蚀处理。4.7操作
4.7.1手动操作
4.7.1.1当面向手轮，并按顺时针方向转动手轮时，应使阀门关闭。4.7.1.2手轮上应标志“关”字和指示关闭方向的箭头或开关双向箭头及“开”、“关”两字。4.7.1.3手轮的配合应牢固可靠，但应能拆卸和更换。4.7.2驱动装置
由阀门驱动装置驱动的隔膜阀，其连接法兰尺寸应符合GB12222的规定。4.7.3指示器
有指示器的阀门，应提供指示器来表明阀门开关位置。4.8材料
4.8.1如用户无特殊要求，隔膜阀主要零件的材料可由制造厂根据需要按表4选用。283
零件名称
阀杆螺母
GB12239--89
材料名称
灰铸件
灰铸铁-衬硬橡胶
灰铸铁-衬软橡胶
灰铸铁-衬糖瓷
灰铸铁-衬氟塑料
灰铸铁-衬树脂
球墨铸铁
碳素钢
不锈钢
铝合金
灰铸铁
碳素钢
不锈钢
铝合金
球墨铸铁
可锻铸铁
铝合金
灰铸铁
铝合金
碳素钢
不锈钢
球墨铸铁
铜合金
优质碳素钢
不锈钢
铜合金
QT450-10
ZG 1C718Ni9TI. ZG2C+13
HT150,HT200
ZG1Cr18NJ9Ti,ZG2Cr13
QT400-15
KTH330-08
ZG1Cr18Ni9Ti.ZG2 Cr13
QT500~5
ZCuZn38Mn2Ph2
HPb59-
1Cr18Ni9'Ti.2Cr13
QA19--4
ZCuZn38,ZCuA/10Fe3
ZCuZn38Mn2Pb2
零件名称
隔膜螺母
隔膜螺钉
GB 1223989
续表4
材料名称
普通碳素钢
黄铜棒
普通碳素钢
天然橡胶
氟丁橡胶
丁基橡胶
丁苯橡胶
丁腈橡胶
硅橡胶
乙丙橡胶
氟橡胶
氟塑料
氯磺化聚乙烯合成橡胶
注：①阀杆材料采用碳钢时应进行防腐蚀处理。②隔膜螺钉采用A3钢时表面镀锌。4.8.2隔膜阀铸件应符合下列标准规定：牌
灰铸铁件应符合GB12226的规定；铜合金铸件应符合GB12225的规定；碳素钢铸件应符合GB12229的规定；高温奥氏体钢铸件应符合GB12230的规定。4.8.3衬里橡胶板的物理机械性能应按GB5575的规定。4.8.4阀体瓷的物理机械性能按ZBG94004的规定。5试验方法
隔膜阀的试验应按GB4981的规定。6标志
隔膜阅的标志应按GB12220的规定。6.2隔膜上应有清晰的材料标志。其代号按表5的规定。表5
天然橡胶
氯丁橡胶
丁基橡胶
丁苯橡胶
丁腈橡胶
乙丙橡胶
氟磺化聚乙烯合成橡胶
硅橡胶
氟橡胶
聚全氟乙丙烯
可熔性聚四氟乙烯
聚四氟乙烯
7供货
GB12239
7.1隔膜阀出厂应按GB/T12252的规定。7.2在运输和保管中，阀门应为关闭状态，但不可关闭过紧，以防隔膜损坏。搬运时避免撞伤，防止剧裂震动及机械损伤
5产品应保存在干燥的室内，堆放整齐，不允许露天存放。禁止与一切有损衬里质量的物质接触，最7.3
适宜的存放温度为十5～35℃，以防冻裂和橡胶、塑料老化附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人肖增精、洪勉成。286
