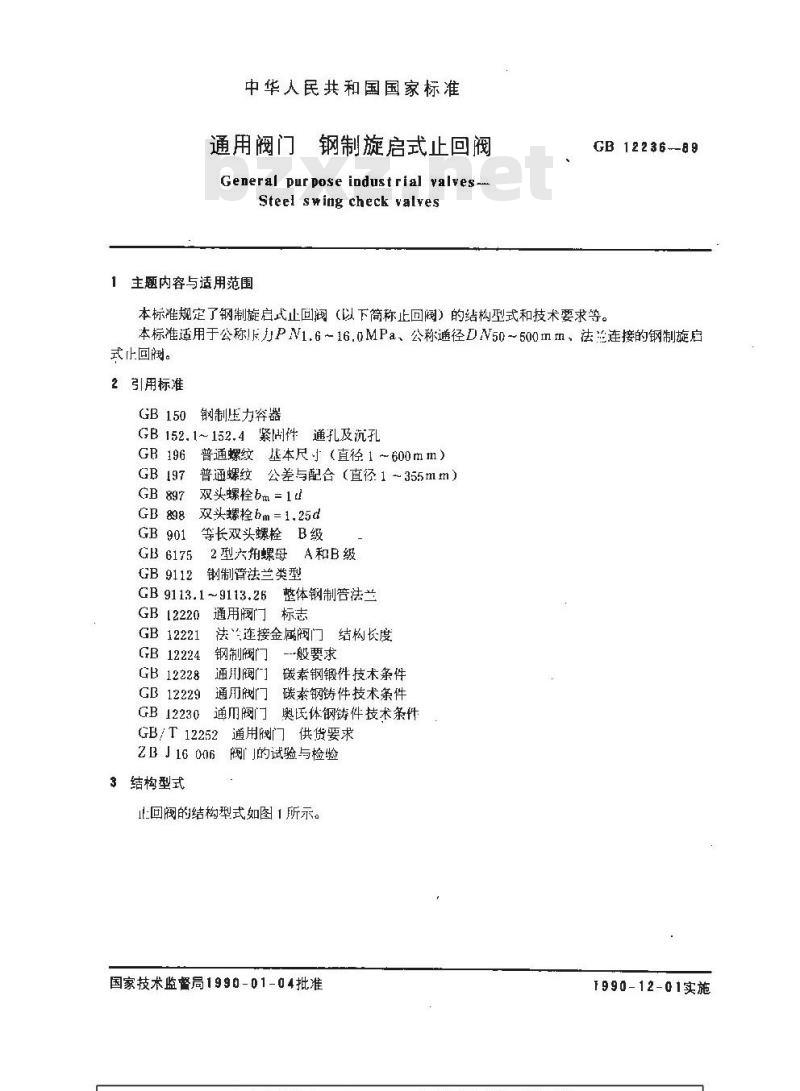

中华人民共和国国家标准
钢制旋启式止回阀
通用阀门
General pur pose industrial yalves-Steel swing check valves
主题内容与适用范围
GB 12236-89
本标准规定了钢制旋启式止回阀（以下简称止回阀）的结构型式和技术要求等。本标准适用于公称！F力PN1.6～16.0MPa、公称通径DN50~500Иm、法逆连接的钢制旋启式止回阅。
2引用标准
GB 150
钢制压力容器
GB152.1~152.4紧闹件通孔及沉孔GB196
GB 898
GB6175
普通螺纹基本尺寸（直径1~600mm）普通螺纹公差与配合（直径1~355mm）双头螺栓bm=1
双头螺栓bm=1.25d
等长双头螺栓
2型六拥螺母
A和B级
钢制管法兰类型
GB9112
GB 9113.1 ~9113.26
整体钢制管法盖
GB12220
GB12221
GB12224
GB12228
GB12229
GB12230
通用阀门
法“连接金属阀门，
结构长度
钢阀门
通用阀门
通用阀门
通用阀门
GB/T 12252
ZBJ16006
3结构型式
般要求
碳素钢锻件技术条件
碳素钢铸件技术条件
奥氏体钢铸件技术条件
通用阀门
供货要求
阀门的试验与检验

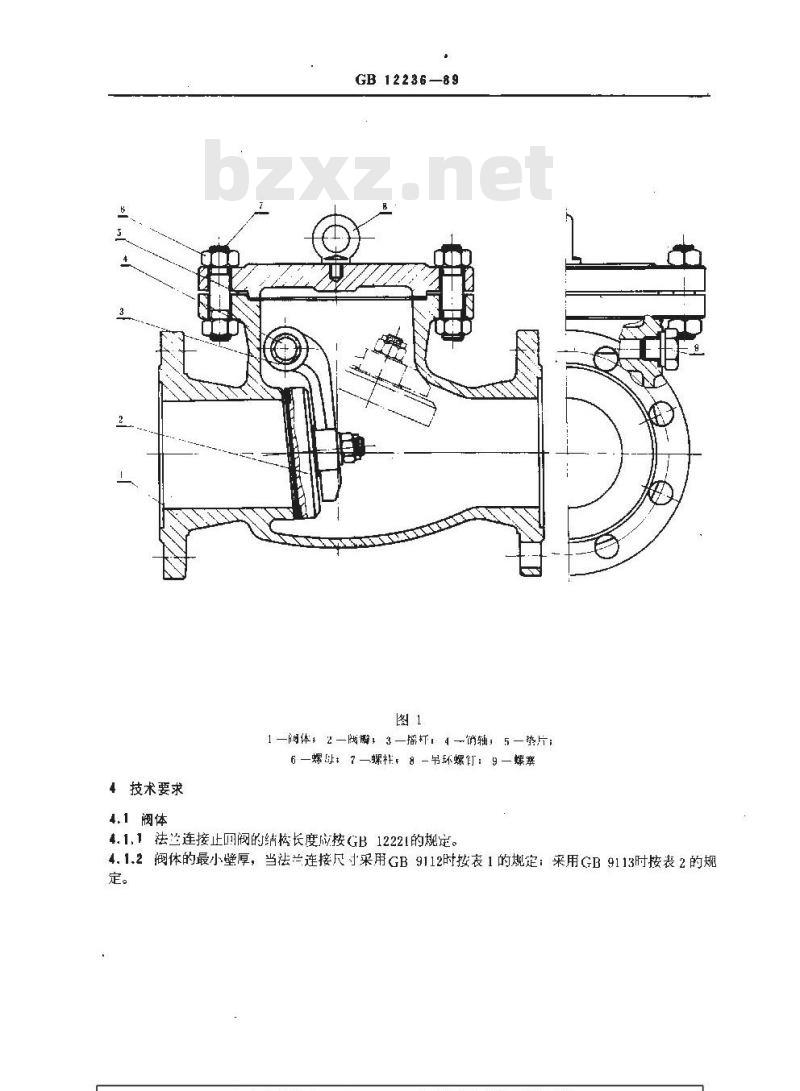

I:回阀的结构型式如图1所示。
国家技术监督局1990-01-04批准1990-12-01实施
技术要求
4.1阀体
GB 12236—89

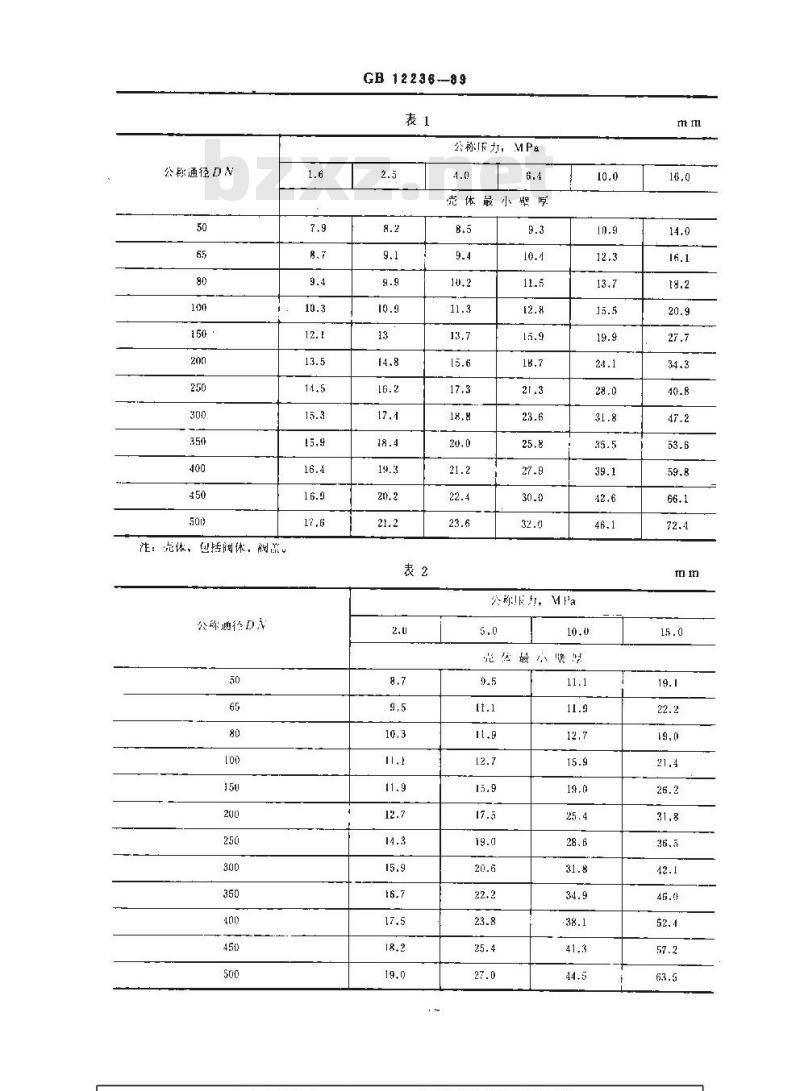

1—随体，2—解，3—摇杯，4—销轴，5—势片；6—螺：7—螺柱，8-吊环螺钉：9螺塞4.1.1法些连接止回阀的结构长度应按GB12221的规定。4.1.2阀体的最小壁厚，当法兰连接尺寸采用GB9112时按表1的规定：来用GB9113时按表2的规定。
公称通径N
包括随休，敲盖。
注：完诺，
公欧通徐DA
312236-89
公称[F力，MP
壳侬最小样
公，MPa
亮公最小跨理
GB1223689

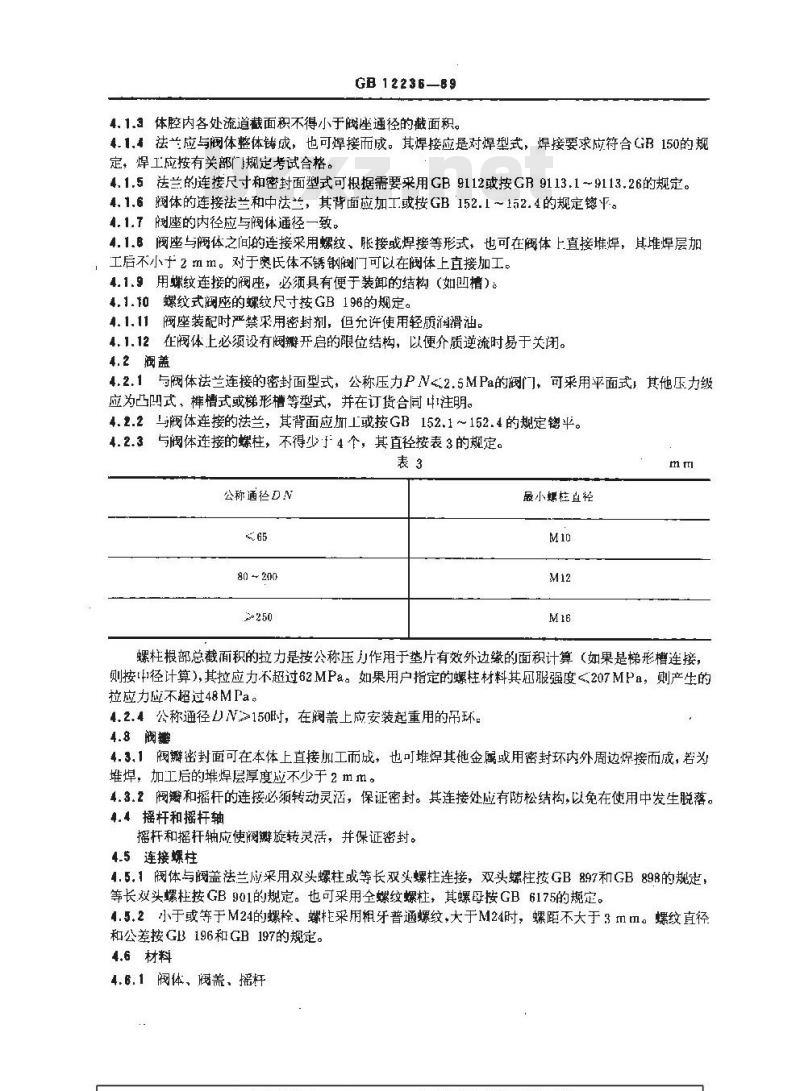

4，1.3体腔内各处流道截面积不得小于阅座通径的截面积。4.1.4法兰应与阀体整体铸成，也可焊接而成。其焊接应是对焊型式，焊接要求应符合GB150的规定，焊工应按有关部门规定考试合格。4.1.5法兰的连接尺寸和密封面型式可根据需要采用GB9112或按GR9113.1~9113.26的规定。4.1.6阀体的连接法兰和中法兰，其背面应加工或按GB152.1～152.4的规定钩平-。4.1.了阅座的内径应与阀体通径一致。4.1.8阀座与阀体之间的连接采用螺纹、胀接或焊接等形式，也可在阀体上直接堆焊，其堆焊层加工后不小于2 mm。对于奥氏体不锈钢阀门可以在阀体上直接加工。4.1.9用螺纹连接的阀座，必须具有便于装卸的结构（如凹槽）。4.1.10螺纹式阀座的螺纹尺寸按GB196的规定。4.1.11阀座装配时严禁采用密封剂，但充许使用轻质润滑油。4.1.12在阀体上必须设有阅瓣开启的限位结构，以便介质逆流时易于关闭。4.2阀盖
4.2.1与阀体法兰连接的密封面型式，公称压力PN<2.5MPa的阀门，可采用平面式，其他压力级应为凸叫式，摊槽式或梯形槽等型式，并在订货合同4注明。4.2.2与阀体连接的法兰，其背面应加工或按GB152.1～152.4的规定锶平。4.2.3与阀体连接的螺柱，不得少于4个，其直径按表3的规定。表3
公称通径DN
80~200
最小螺柱直径
螺柱根部总截面积的拉力是按公称压力作用于垫片有效外边缘的面积计算（如果是梯形槽连接，则按t径计算），其拉应力不超过62MPa。如果用户指定的螺柱材料其且服强度207MPa，则产生的拉应力应不超过48MPa。
4.2.4公称通径DN150时，在阀盖上应安装起重用的吊环。4.8阀猴
4.3.1阀瓣密封面可在本体上直接加工而成，也可堆焊其他金属或用密封环内外周边焊接而成，若为堆焊，加工后的堆焊层厚度应不少于2mm。4.3.2阀避和摇杆的连接必须转动灵活，保证密封。其连接处应有防松结构，以免在使用中发生脱落。4.4摇杆和摇杆轴
摇杆和摇杆轴应使阀瓣旋转灵活，并保证密封。4.5连接螺柱
4.5.1阀体与阅盖法兰应采用双头螺柱或等长双头螺柱连接，双头螺柱按GB 897和GB898的规楚，等长双头螺柱按GB901的规定。也可采用全螺纹螺柱，其螺母按GB6175的规定。4.5.2小于或等于M24的螺栓，螺柱采用粗牙普通螺纹，大于M24时，螺距不大于3mm。螺纹直径和公差按GB196和GB197的规定。4.6材料
4.6.1 阀体、阀盖、摇杆
GB12236-89
阀体、阀盖、摇杆的材料应按GB12228、GB12229和GB12230的规定。4.6.2阔阀瓣、阀座
阀瓣和阀座本体材料的抗腐蚀性能应不低于阀体材料。4.6.3 阀盖用垫片

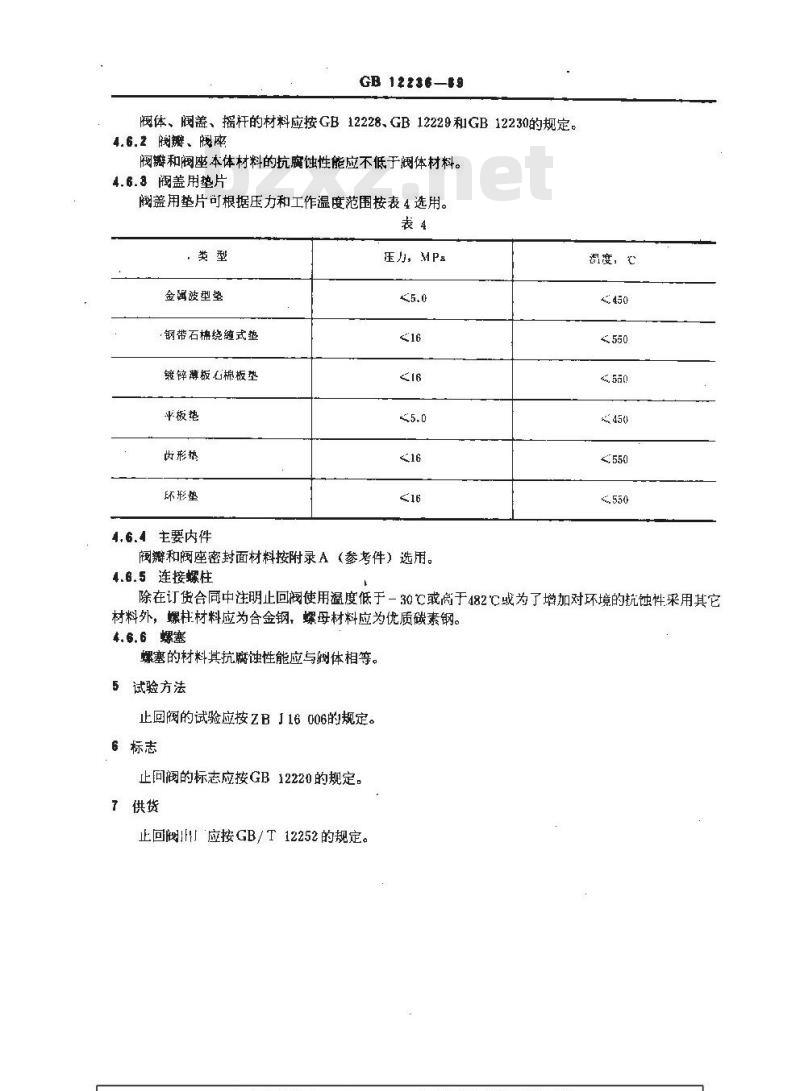

阀盖用垫片可根据压力和工作温度范围按表4选用。表4
，类型
金属波型垫
钢带石棉绕缠式垫
短锌薄板石棉板垫
平板垫
齿形热
环形垫
4.6.4主要内件
压月，MPa
阀瓣和阀座密封面材料按附录A（参考件）选用。4.6.5连接螺柱
混度，℃
除在订货合同中注明止回阀使用温度低于－30℃或离于482C或为了增加对环境的抗蚀性采用其它材料外，螺柱材料应为合金钢，螺母材料应为优质碳素钢。4.6.6螺塞
螺塞的材料其抗腐蚀性能应与阀体相等。5试验方法
止回阀的试验应按ZBJ16006的规定。6标志
止回阀的标志应按GB12220的规定。7供货
回阅IH应按GB/T12252的规定。
材料类型
18-8 Cr-N1
25-20 Cr-Ni
硬13Cr
C oC r-AbzxZ.net
硬13Cr
NiCu合金
18-8Cr-Ni
GB12236—89
附录A
阀瓣和阀座密封面材料
(参考件)
密封面硬度HB
由制造！规定
由制造！规起
750 23
175 3)
由制造」规定
由剖造“规定
注：1）阅体密封面和阀密封面的最小硬度是HB250，两者最小硬度差为HB50。2）阔体密封面和阅密时面问不要求硬度差。3）刚体率封面和闵密射面的硬度区分山制造！定。务准
表面硬化
表面硬化
GB 12236-89
本标准由中华人民共和国机械电子工部提出本标准由合肥通用机被研究所日口。本标准主要起草入张粥铭、染北庚、洪勉成、
