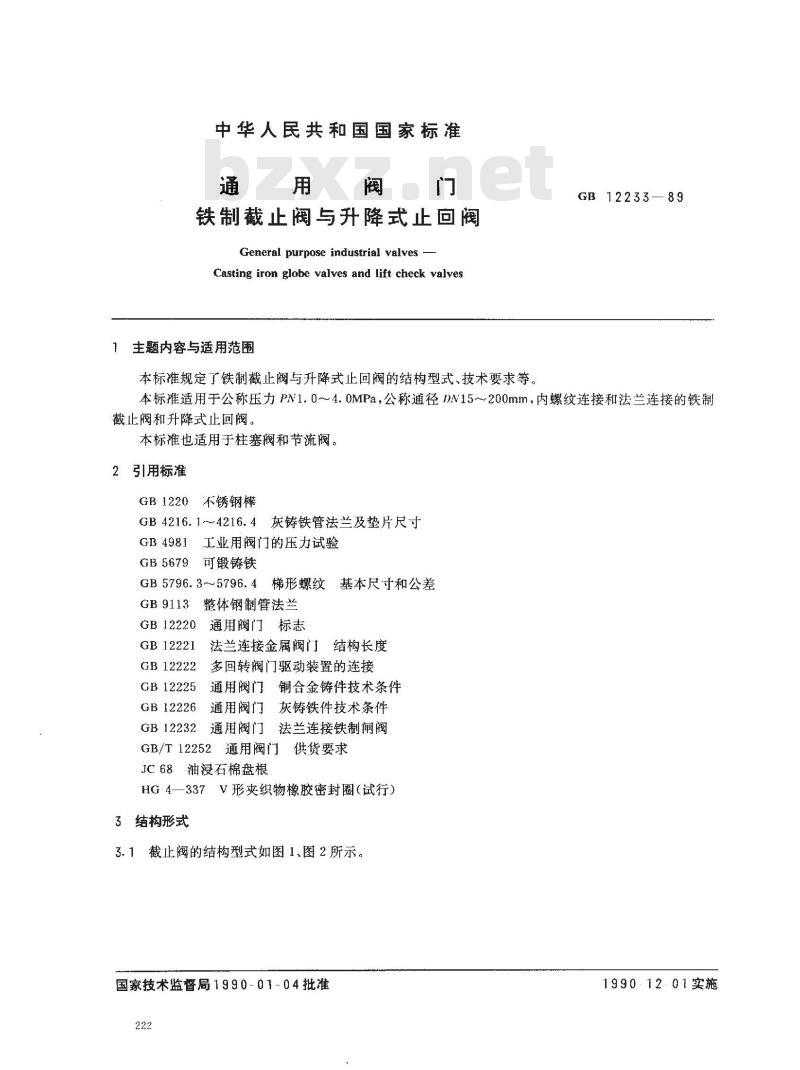

【国家标准(GB)】 通用阀门 铁制截止阀与升降式止回阀

中华人民共和国国家标准
铁制截止阀与升降式止回阀
General purpose industrial valvesCasting iron globe valves and lift check valves主题内容与适用范围
本标准规定了铁制截止阀与升降式止回阀的结构型式、技术要求等。GB 12233—89
本标准适用于公称压力PN1.0～4.0MPa，公称通径DN15～200mm，内螺纹连接和法兰连接的铁制截止阀和升降式止回阀。
本标准也适用于柱塞阀和节流阀。2引用标准
GB1220
不锈钢棒
GB4216.1-4216.4灰铸铁管法兰及垫片尺寸GB4981工业用阀门的压力试验
可锻铸铁
GB 5679
GB5796.3~5796.4梯形螺纹
基本尺寸和公差
GB 9113
GB 12220
GB12221
GB 12222
GB12225
GB12226
GB12232
整体钢制管法兰
通用阀门标志
法兰连接金属阀门结构长度
多回转阀门驱动装置的连接
通用阀门铜合金铸件技术条件
通用阀门灰铸铁件技术条件
通用阀门法兰连接铁制闸阀
GB/T 12252
通用阀门供货要求
JC 68油浸石棉盘根
HG4—337V形夹织物橡胶密封圈（试行）3结构形式

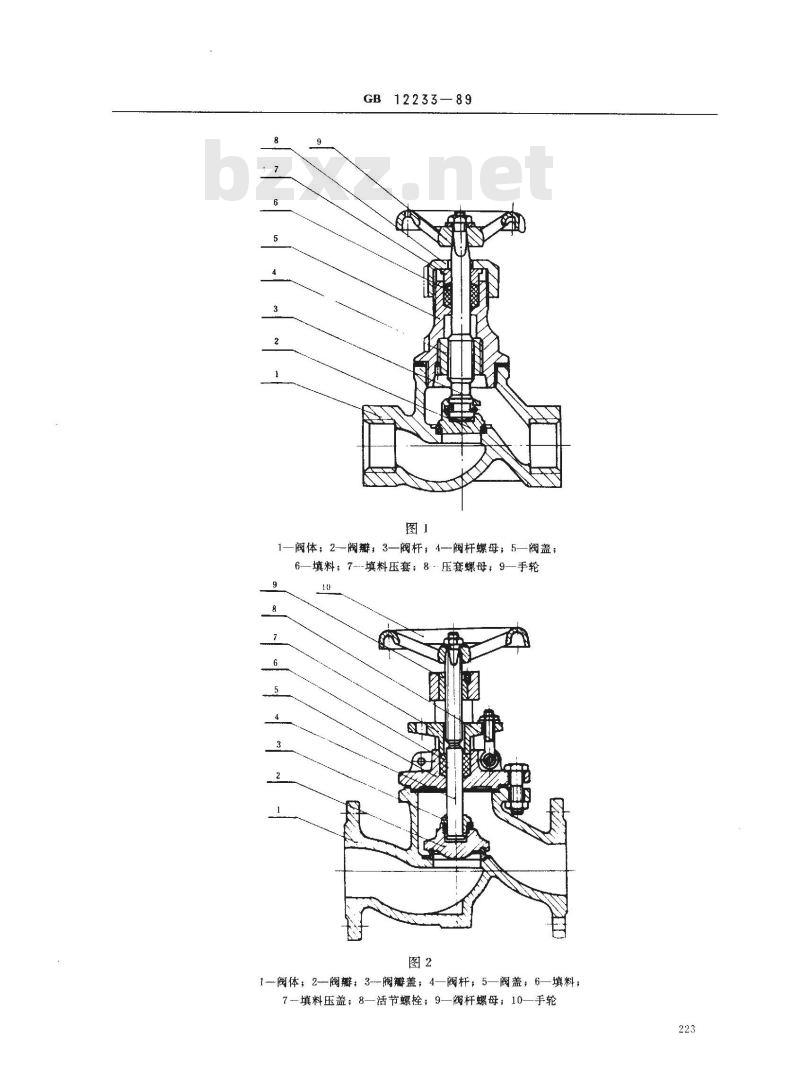

3.1截止阀的结构型式如图1、图2所示。国家技术监督局1990-01-04批准222
1990-12.01实施
1223389
1—阀体；2阀瓣；3—阀杆，4—阀杆螺母；5—阀盖；6—填料；7---填料压套；8压套螺母；9—一手轮图2
1-阀体；2-阀瓣；3阀瓣盖；4—阀杆；5—阀盖；6—填料；7—填料压盖；8—活节螺栓；9—阀杆螺母；10—手轮223
GB12233--89

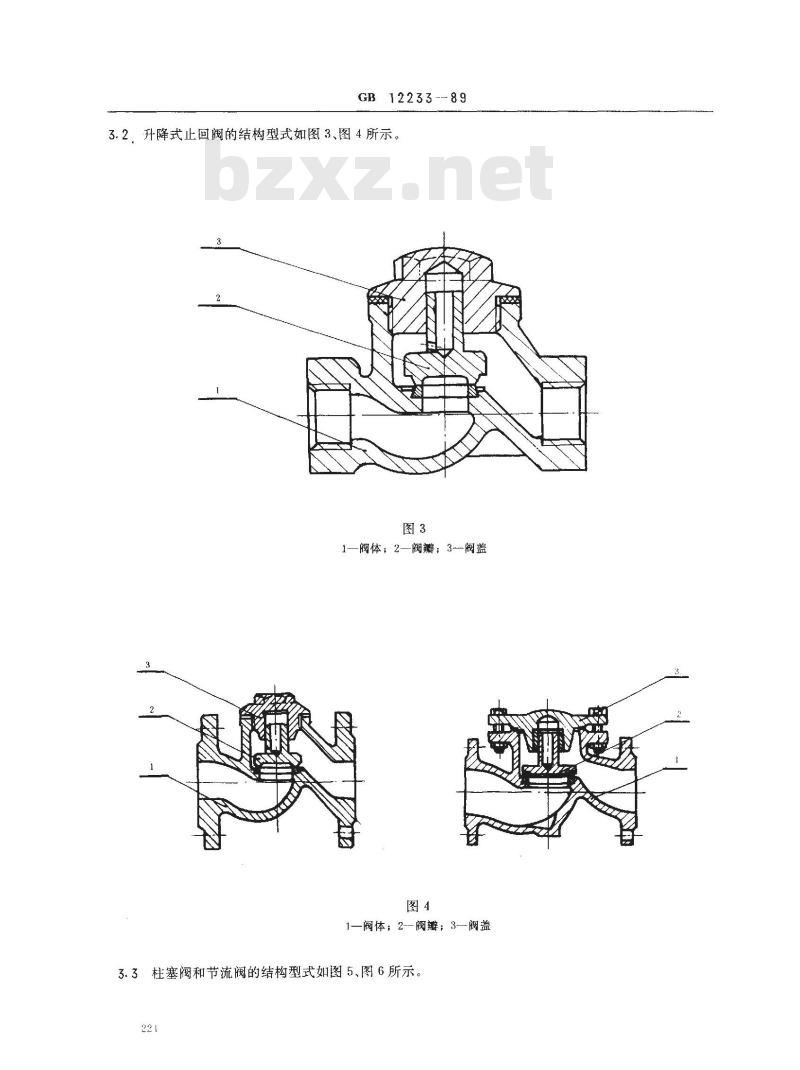

3.2，升降式止回阀的结构型式如图3、图4所示。图3
1—阀体；2—阀瓣；3阀盖
1一阀体；2-阀瓣；3—阀盖

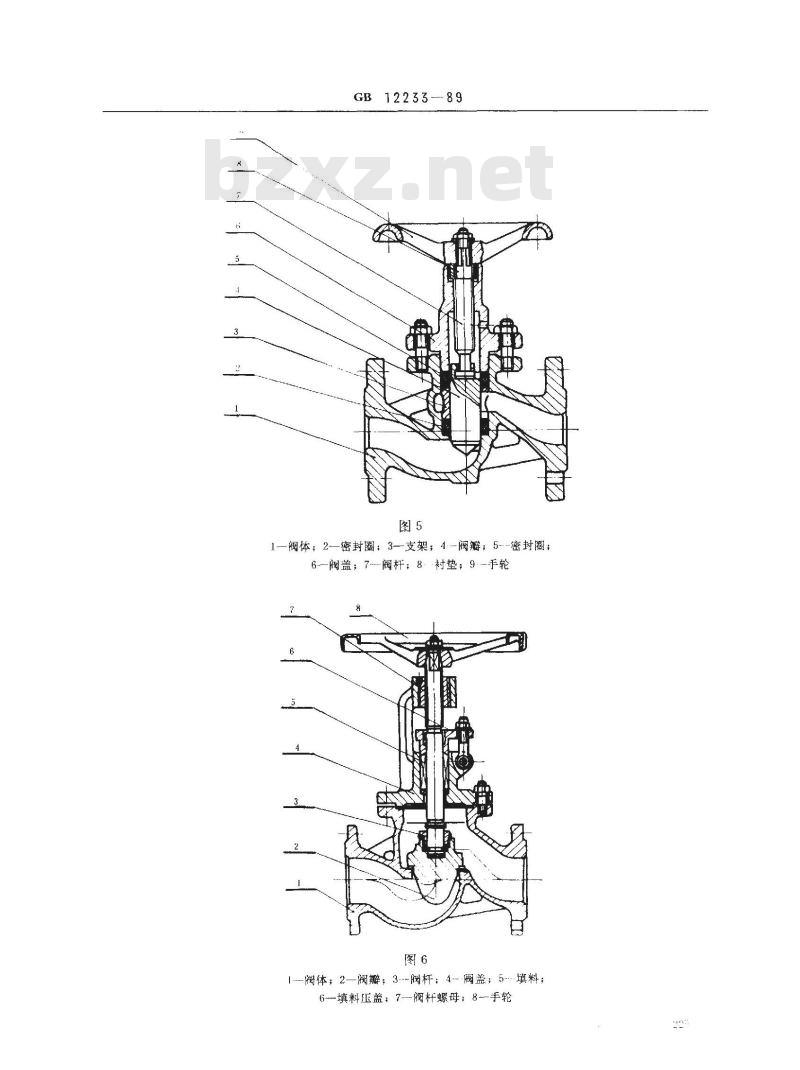

3.3柱塞阀和节流阀的结构型式如图5、图6所示。22
GB12233---89
1—阀体；2—密封圈：3-支架；4--阀瓣；5-密封圈；6—阀盖；7-阀杆；8．衬垫；9-手轮图6
--阀体；2—阀瓣；3--阀杆：·阀盖；-填料；6--填料压盖：7---阀杆螺母：8-手轮4技术要求

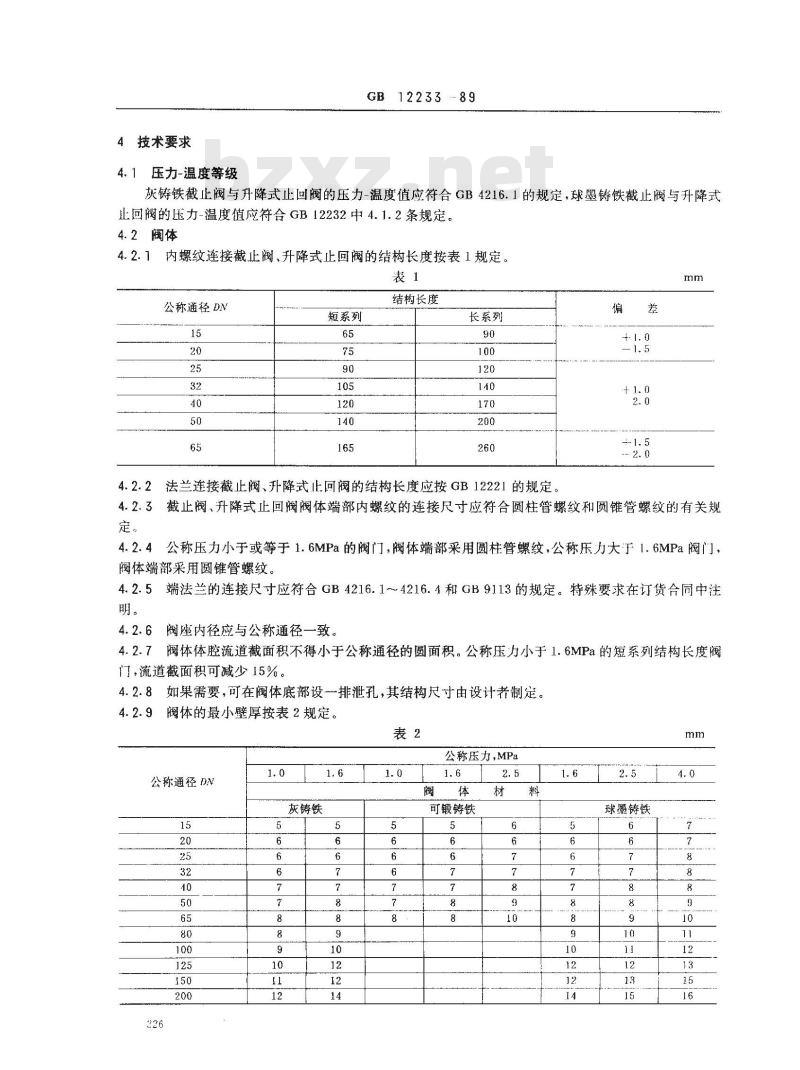

4.1压力-温度等级
1223389
灰铸铁截止阀与升降式止回阀的压力-温度值应符合GB4216.1的规定，球墨铸铁截止阀与升降式止回阀的压力-温度值应符合GB12232中4.1.2条规定。4.2阀体
4.2.1内螺纹连接截止阀、升降式止回阀的结构长度按表1规定。表1
公称通径DN
短系列
结构长度
长系列
4.2.2法兰连接截止阀、升降式止回阀的结构长度应按GB12221的规定。偏
截止阀、升降式止回阀阀体端部内螺纹的连接尺寸应符合圆柱管螺纹和圆锥管螺纹的有关规4.2.3
4.2.4公称压力小于或等于1.6MPa的阀门，阀体端部采用圆柱管螺纹，公称压力大于1.6MPa阀门，阀体端部采用圆锥管螺纹。
4.2.5端法兰的连接尺寸应符合GB4216.1～4216.4和GB9113的规定。特殊要求在订货合同中注明。
阀座内径应与公称通径一致。
阀体体腔流道截面积不得小于公称通径的圆面积。公称压力小于1.6MPa的短系列结构长度阀4. 2.7
门，流道截面积可减少15%。
4.2.8如果需要，可在阀体底部设一排泄孔，其结构尺寸由设计者制定。阀体的最小壁厚按表2规定。
公称通径DN
灰铸铁wwW.bzxz.Net
公称压力，MPa
可锻铸铁
球墨铸铁
GB 12233 -89
4.2.10公称压力大于或等于2.5MPa的阀体端法兰和中法兰应为圆形，背面应加工或将螺孔锶平。4.3邂盖
4.3.1阀盖的最小壁厚不得小于表2的规定，4.3.2当公称通径小于或等于65mm时阀体与阀盖可采用螺纹连接。当用法兰连接时，对于公称压力小于或等于1.6MPa的阀门，密封面为平面形式，对于公称压力大于1.6MPa阀门，密封面为叫凸形式。4.3.3阀盖与阀体连接螺栓(或螺柱)的数量不得少于4个。4.3.4当需要有倒密封时，截止阀阀盖上应设倒密封结构。4.3.5升降式止回阀水平管道安装时，阀盖必须向上。4.4阀辨和阀座
4.4.1截止阀阀瓣与阀杆连接必须灵活、可靠。4.4.2阀瓣与阀座密封面可在阀体、阀座上直接加工前成，也可镶装密封圈或堆焊其他金属。密封面如采用堆焊，堆焊层高度不得小于2mm。4.4.3阀瓣的开启高度不得小于公称通径的四分之4.5阀杆与阀杆螺母
4.5.1阀杆的最小直径按表3规定。表3
公称压力PV,MPa
公称通径DN
阀杆最小直径
阀杆和阀杆螺母的螺纹为梯形螺纹，其基本尺寸和公差按GB5796.3和GB5796.1的规定。4.5.2
阀杆和阀杆螺母的旋台长度不得小于阀杆直径的」、4倍。4. 5. 31
有倒密封的截止阀，阀杆上应有相应的倒密封面与其吻合。4.5.47
4.6填料
填料可以是方形、矩形或V形。安装填料时，对有切口的填料允许切成45°，并对切口按120°交叉进行安装。
4.7填料压盖
填料压盖应采用带孔整体式，不允许采用开口式，其连接可用T型螺栓，也可用活节螺栓，4.8支架
GB12233--89
4.8.1支架可以与阀盖制成整体，也可以设计成两体，由设计者确定。4.8.2对于用电力、液力和气力驱动的阀门，支架与驱动装置连接法兰的尺寸应符合GB12222的规定。
4.9手轮
4.9.1截止阀的手轮（包括驱动装置的手轮），顺时针旋转为关，逆时针旋转为开，轮缘上要有明显的指示关闭方向的箭头和“关”字，或开、关双向箭头及“开”、“关”两字。4.9.2手轮应用螺母固定在阀杆螺母或阀杆上。4.10连接螺栓、螺柱
对于法兰连接的阀体与阀盖，当公称压力小于或等于1.6MPa时，用螺栓连接；当公称压力大于1.6MPa时，用双头螺柱连接。
4.11材料
阀门主要零件的材料按表4选取。表4
零件名称
阀体、阀盖、
阀瓣、填料压盖
阀体密封圈
阀瓣密封圈
阀杆螺母
试验方法
材料名称
灰铸铁
可锻铸铁
球墨铸铁
铜合金
不锈钢
不锈钢
铜合金
球翠铸铁
可锻铸件
HT200.HT250.HT300.HT350
KTH330-8.KTH350.10、KTH370.12QT400-15,QT400-18.QT150-10
ZCuA19Mn2,ZCuA110Fe3
ZCuZn38Mn2Ph2.ZCuZn25A/6Fc3Mn31Cr18Ni9Ti,ICt13,2Cr13
聚四氟艺烯
1Cr13、2Cr13
ZCuSn3Zn11Pb4,ZCuA19Mn2
ZCuA110Fe3,ZCuZn38Mn2Pb?
QT400-15,QT400.18
KTH300-6、KTH350-10
YS350F
聚四氟乙烯
截止阀和升降式止回阀的壳体试验应符合GB4981的规定。节流阀的密封试验不作考核。6标志
阀门的标志按GB12220的规定。
7供货
阀门的供货按GB/T12252的规定。228
附加说明：
12233---89
本标准由中华人民共和国机械电子工业部提出。本标准由合肥通用机械研究所归口。本标准由瓦房店阀门厂负责起草。本标准主要起草人唐维成
