【国家标准(GB)】 通用阀门 法兰连接铁制闸阀

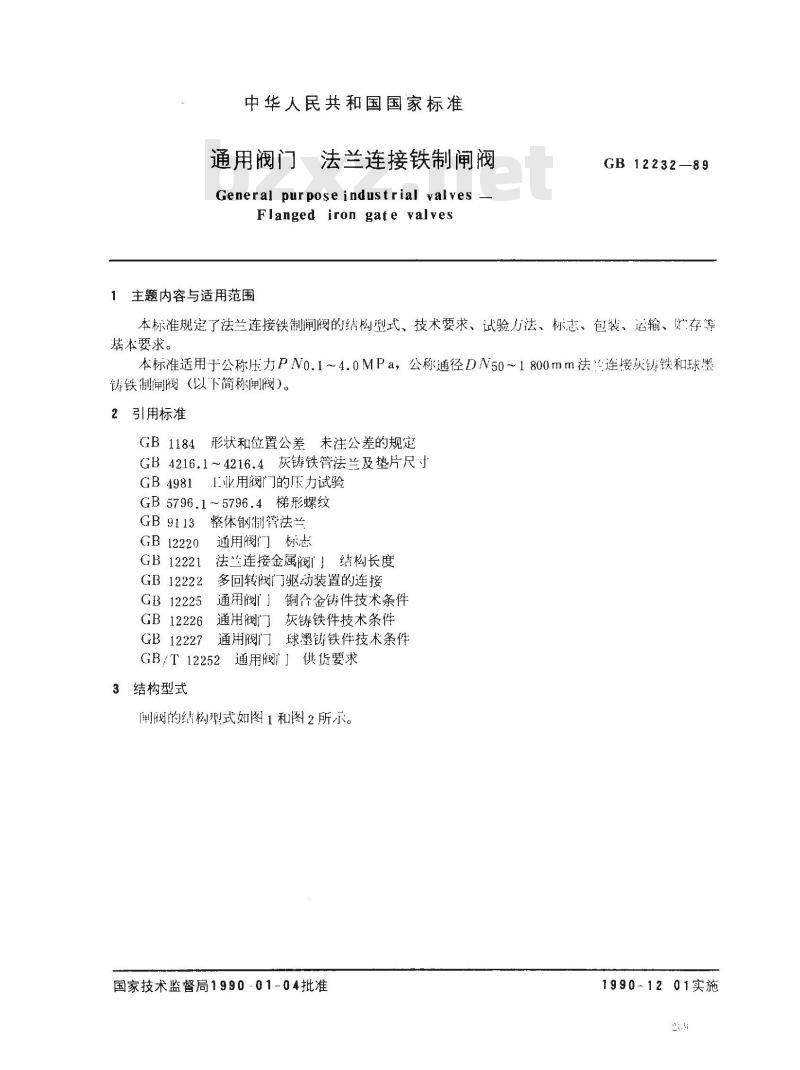

中华人民共和国国家标准
通用阀门法兰连接铁制闸阀
General purpose industrial valvesFlanged iron gate valves
1 主题内容与适用范围
GB12232—89
本标准规定了法兰连接铁制闸阀的结构型式、技术要求、试验方法、标志、包装、运输、此存等基本要求。
本标准适用于公称压力PN0.1～4.0MPa，公称通径DN50~1800mm法连接灰铸铁和球墨铸铁制阐阀（以下简称闸阀）。2引用标准
GB1184形状和位置公差未注公差的规定GB4216.1～4216.4灰铸铁管法兰及垫片尺寸GB 4981
1业用阀门的压力试验
GB5796.1～5796.4梯形螺纹
GB9113
GB12220
GB12221
GB12222
GB12225
GB12226
整体钢制管法兰
通用阀门标志
法兰连接金属阀门」结构长度
多回转阀门驱动装置的连接
通用阀门」铜合金铸件技术条件通用阀门
灰铸铁件技术条件
GB12227
通用阀门
GB/T 12252
球墨铸铁件技术条件
通用阀门了供货要求
3结构型式
[闸斑的结构型式如图1和图2所示。国家技术监督局1990-01-04批准1990-1201实施
GB1223289

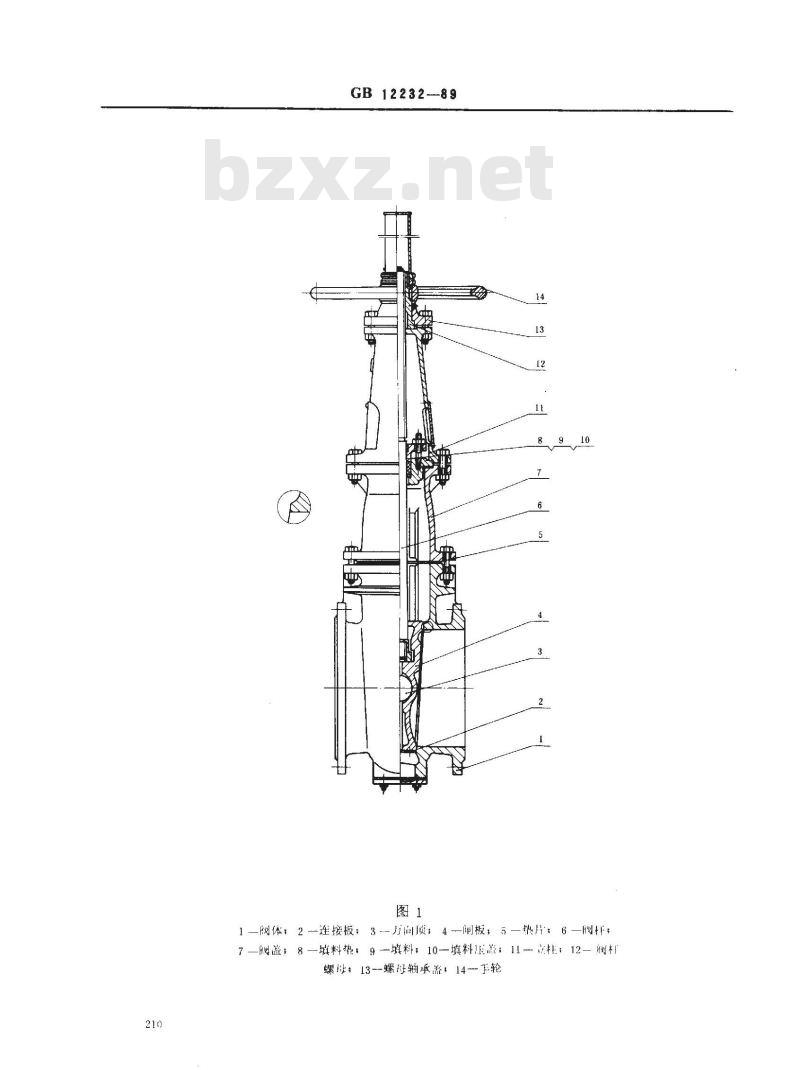

1—阀体；2一连接板；3-万尚顶；4一闹板；5一热片；6一阀杆；7—熙盖；8—填料毯：9—填料；10—填料F蔗：11柱：12-树村螺母；13-螺母轴承荒：14-手轮4技术要求
4.1压力·温度等级
GB12232—89

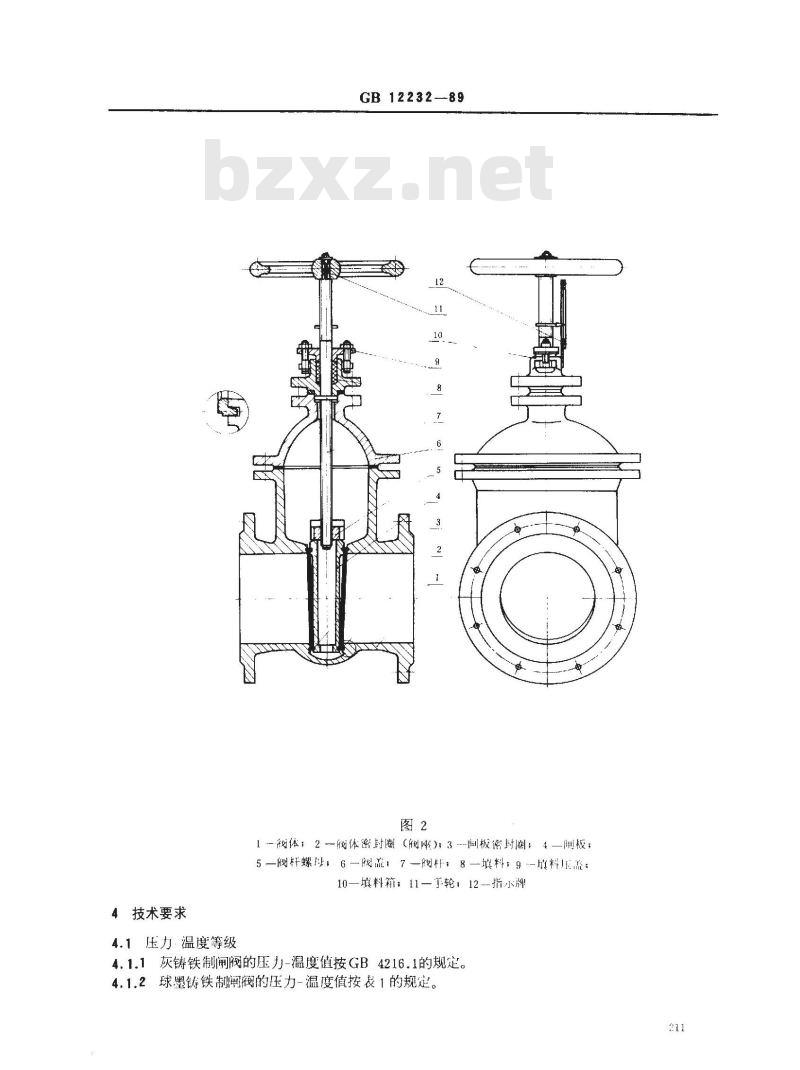

1阀体；2体密封圈（阴座；3-周板密封圈；4-闸板；

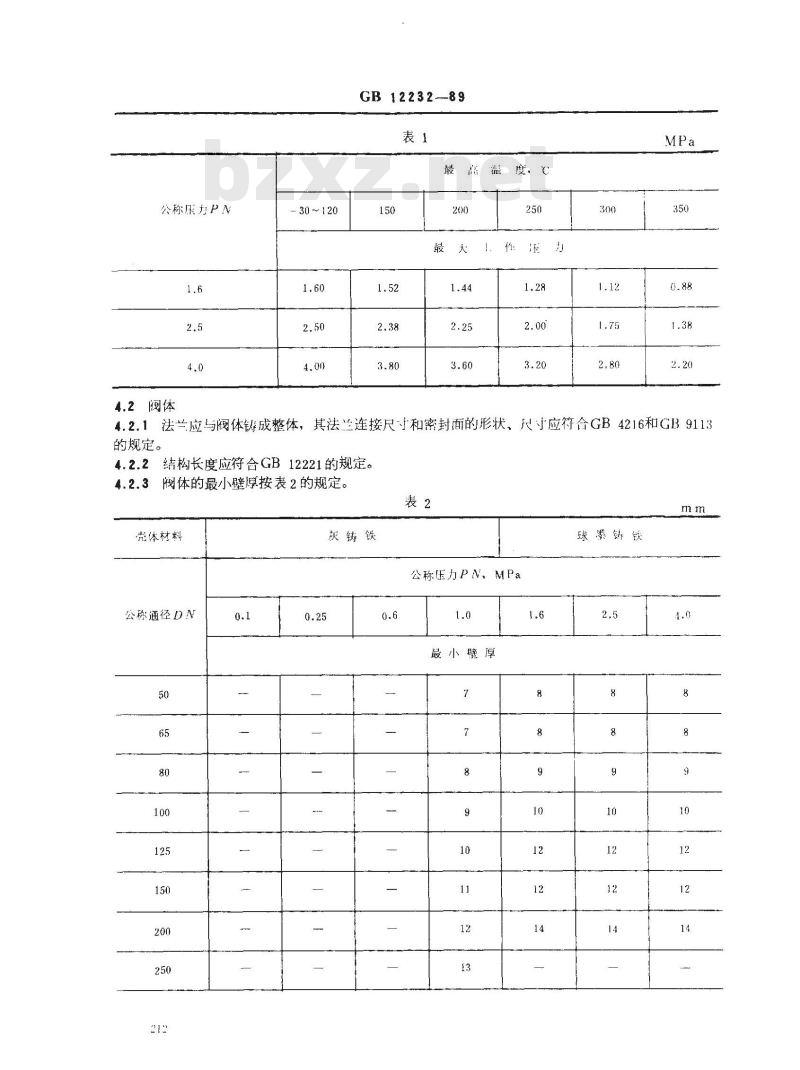

5-阀杆螺以；6一阀品：7-阀杆；8一填料；9-填料压盖：10—填料箱；11—手轮，12--指尔牌4.1.1灰铸铁制闸阀的压力-温度值按GB4216.1的规定。4.1.2球墨铸铁制闸阀的压力-温度值按表1的规定。安
公称压力PN
-30～120
GB12232-89
最高益
度，℃
4.2阀体
4.2.1法兰应与阀体铸成整体，其法连接尺寸和密封面的形状、尺寸应符合GB4216和GB9113的规定。
结构长度应符合GB12221的规定。阀体的最小壁厚按表2的规定。
壳体材料
公称通径DN
灰铸铁
球馨钻铁
公称压力PNMPa
最小壁厚
虎体材料
公称通径DN
GB 12232—89
续表2
灰铸铁
公称压力PN，MPa
最小壁厚

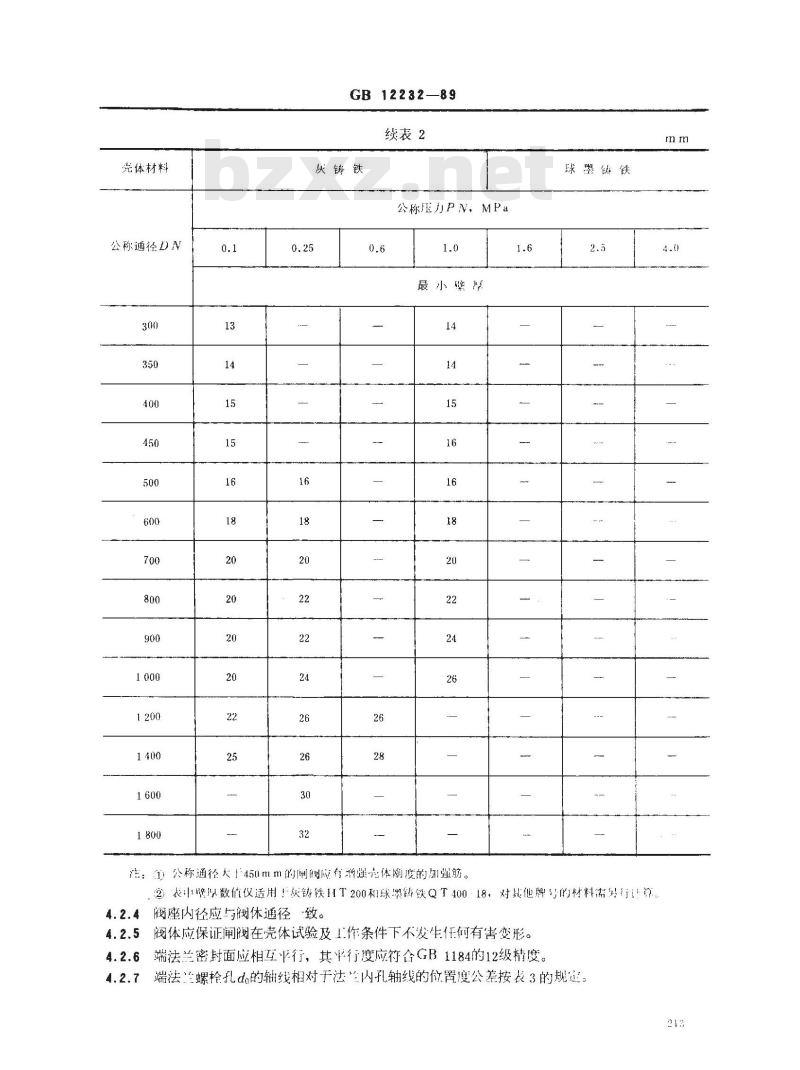

注：（1）公称通径大于450mm的阅应有增强无体刚度的加强筋。1.6
球墨铸铁
②表小厚数值仅适用！获铸铁HT200租球理铸铁QT400·18，对其他牌号的材料男行！节阀座内径应与阀休通径致。
阀体应保证闸阀在壳体试验及1作条件下不发生任何有害变形。端法单密封面应相互行，其平行度应衍合GB1184的12级精度。4.2.6
端法恶螺栓孔d的轴线相对于法内孔轴线的位置度公差按表3的规定。4.2.7
4.3阀盖
法兰螺栓孔真径d
11.0~17.5
22.0~30.0
33.0~48.0
56.0 ~62.0
4.3.1阀盖最小壁厚按表2的规定。GB12232--89
位置度公差心中
4.3.2阀体与阀盖的连接为法兰式，法兰密封面的型式除公称压力PN<2.5MPa的可采用平面式以外，其它应采用凹西式、摊槽式或梯形槽式，并在订货合同中注明密封面型式。4.3.3体连接的螺栓数量不得少于4个。4.3.4为了试验的需要，对公称通径DN≥200mm的闸阀，可在阀盖加工出一个螺孔，试验完毕后，必须用金属螺塞堵。
4.4闸板和阀座
4.4.1闸板有以下几种型式，应在订货合同注明：楔式刚性闸板，
楔式弹性闸板，
楔式双闸板。
4.5阀体、阀盖和闸板必须！有导轨或导轨槽，使阀门在启闭过程中，闸板沿着阀体和阀盖的导轨槽移动，以保证闸板在任意位置时，闸板密封面的对称中心线与阀杆轴线成一直线，使密封面的磨损减少到最低程度。
4.6阀体、闸板的密封面可在阀体、闸板上直接加工而成，或堆焊其它金属，其堆焊层加工后的厚度不得小于2mm，也可采用其它结合形式。但无论采用那种结构，都必须保证使用中不松动、不脱落，结合处不渗漏。
4.7阀门个开时，闸板应高下通道内径。4.8阀体上的阀座密封面及闸板密封面必须要有足够的宽度，以保证磨损后完全吻合。对于楔式闸阀，当阀门个关时，闸板密封面中心必须高于阀体密封面中心，如图3所示。闸板磨损中的位移余量不得小于表4的规定。
闸板密封面位置
新阀门)
闸板密封面中心线
公称通径DN
65~150
200~300
350~450
GB12232--89
新阀座
磨损后阀座
阀体密封面的中心线
阀板密封面位置
(磨损后）
位移余量
4.9双闸板闸阀两块闸板的结合必须牢固可靠，保证使用中不会脱落。4.10阀杆与阀杆螺母
4.10.1最小阀杆直径按表5的规定。mm
公称通径DN
GB12232-89
公称力PN
注：表中最小阀杆直径系指与填料配合段的直径。2i6
最小阀杆直径
GB 12232—89
阀杆与闸板的连接应保证操作时能防止阀杆产生转动及闸板不致脱落。4.10.2
阀杆螺母与阀杆螺纹的基本尺寸和精度按GB5796的规定。4.10.3
4.10.4阀杆与阀杆螺母的旋合长度不得小于阀杆真径的1.4倍。4.11填料函、填料和填料垫
填料函尺寸按表6的规定。当采用缓蚀石棉填料、塑料填料时，填料函尺小也应符合表6的4.11.1
规定。
阀杆真径
填料度
填料涵孔径
4.11.2填料的截面可以是方形、矩形和V形等。当采用方形、矩形时，允许切成45°切，并按圆方向120°交叉错开安装。
GB12232—89
4.11.3填料垫应根据填料函尺寸和阀杆直径而确定，并将其放在填料的底部。4.12填料压盖
填料压盖应采用带孔整体形，其螺栓孔不允许采用开口式，连接可用“T”型螺栓，也可用活节螺栓。
4.13支架
4.13.1支架可以与阀盖设计成整体，也可以分成两件，由设计者自行确定。4.13.2对于用电力、气力和液力驱动的阀门，支架法兰与驱动装置的连接尺寸应符合GB12222的规定。
4.14手轮
4.14.1用手轮操作的闸阀，在手轮（包括驱动装置的手轮）轮缘上要有明显的指示闸板关闭方向的箭头和“关”字，且“关”字应放在箭头的前端或带有开关两向的箭头和“开”、“关”字样。4.14.2手轮应固定在阀杆螺母或者阀杆上。4.15其它
4.15.1闸阀的最大开启高度按表7的规定，如图4所示。用手轮或手柄操作的闸阀，当面向手轮或手柄时，顺时针方向转动手轮或手柄，阀门为关。表７
公称通径DN
公称通径DN
GB 12232.
续表７
非升降阀杆
升降阀杆
GB 12232---89
4.15.2凡带有驱动装置的闸阀，在操作时各部位必须灵活可靠，无卡阻。4.15.3对于大口径闸阀，根据用户需要可设旁通阀，其传动型式与主阀：致，旁通阀的规格可按表8的规定。
主阀公称通径DN
旁通阀公称通径DN
如果需要，可在阀体底部设一个排泄孔，其结构及尺寸由设计者自行决定。4.16材料
4.16.1阀体，阀盖、闸板的材料应符合GB12226和GB12227的规定。4.16.2
阀体和闸板密封面材料可用本体材料、铜合金或不锈钢制成。但应满足使用条件和设计要求。阀杆应用不锈钢或铜合金材料制造。阀杆螺母应用强度较高和耐磨性能良好的铜含金或其它材料制成。填料应采用缓蚀石棉材料、橡胶或氟塑料。支架可采用与阀盖相同的材料或性能高于阀盖的材料制成。闸阀主要零件材料可按表9选取，如有特殊要求经供需双方协商在订货合同中注明。表9
零件名称
阀体、阀盖、闸板
体密封圈
阀板密封圈
秆螺旺
材料名称
炭铸铁
球墨铸铁
铸锰黄铜
铸铝青铜
不锈钢
铸铝黄钢
铸铝青铜
不锈钢
不锈钢
铸铝青铜
HT200、HT250、HT300、1IT350
QT40018、QT45010、QT500-7
ZCuZn38Mn2 Pb 2bZxz.net
ZCuAlgF4 Ni4 Mn2
ZCuZn25Al6Fe3Mn3
ZCuAlgMn 2
1Cr132Cr13
ZCuAlgFc4 Ni4 Mn2
