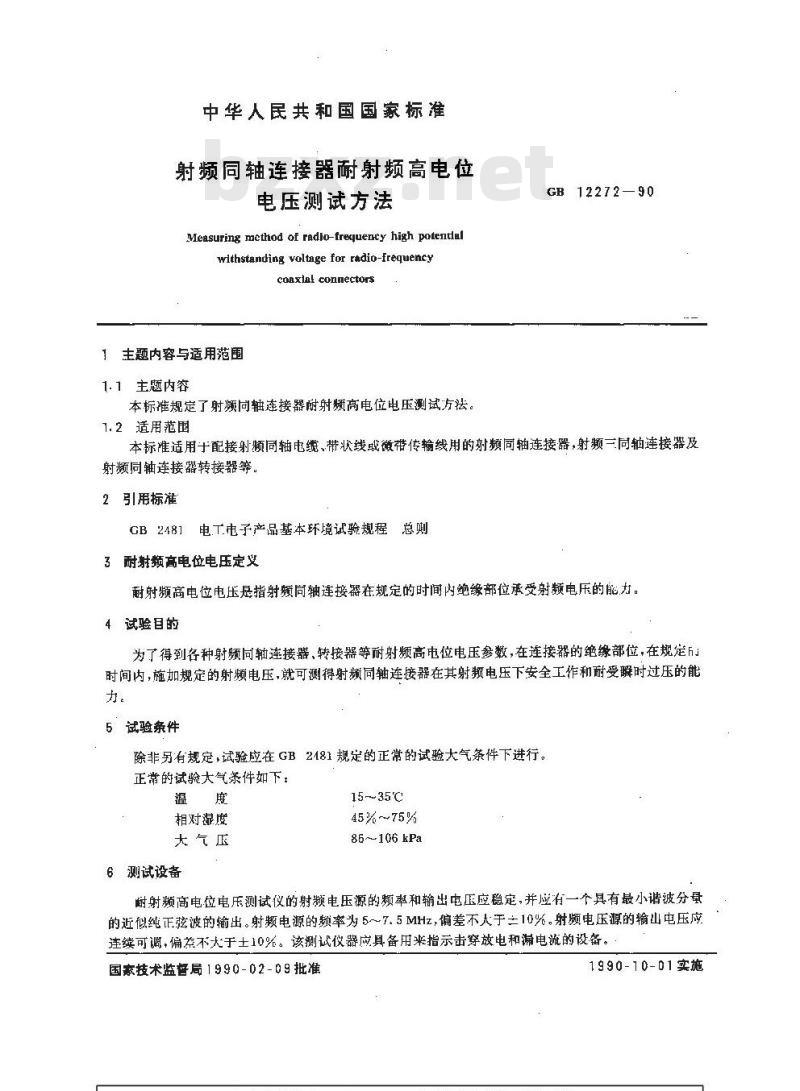

中华人民共和国国家标准
射频同轴连接器耐射频高电位
电压测试方法
Measuring mcthod of radio-trequency high potentlalwithstamcking voltage for radio-frequencycoaxlal connectors
1主题内容与适用范围
1.1主题内容
本标准规定了射顺同轴连接器耐射频高电位电压测试方法。GB 12272—90
1.2适用范围Www.bzxZ.net
本标准适用于配接射颗同轴电缆、带状线或微带传输线用的射频同轴连接器，射频三同轴连接器及射频同轴连接器转接器等。
2引用标准
电工电子产品基本环境试验规程总则GB2481E
3耐射频高电位电压定义
耐射频高电位电压是指射频尚轴连接器在规定的时间内绝缘部位承受射频电压的能力。4试验目的
为了得到各种射频同轴连接器、转接器等耐射频高电位电压参数，在连接器的绝缘部位，在规定时间内，施加规定的射频电压，就可测得射频同轴连接器在其射频电压下安全工作和耐受瞬时过压的能。
5试验条件
除非另有规定，试验应在GB2481规定的正常的试验大气条件下进行。正常的试验大气条件如下，
相对湿度
大气压
6测试设备
15~35℃
45%~75%
86~~106 kPa
射题高电位电压测试仪的射频电压源的频率和输出电压应稳定，并应有一个具有最小谐波分量的近似纯正弦波的输出。射频电源的额率为5～7.5MHz，偏差不大于10%。射频电压源的输山电压应连续可调，偏差不大于土10%。该测试仪器应具备用来指示击穿放电和滞电流的设备。国象技术监督局1990-02-09批准1990-10-01实施

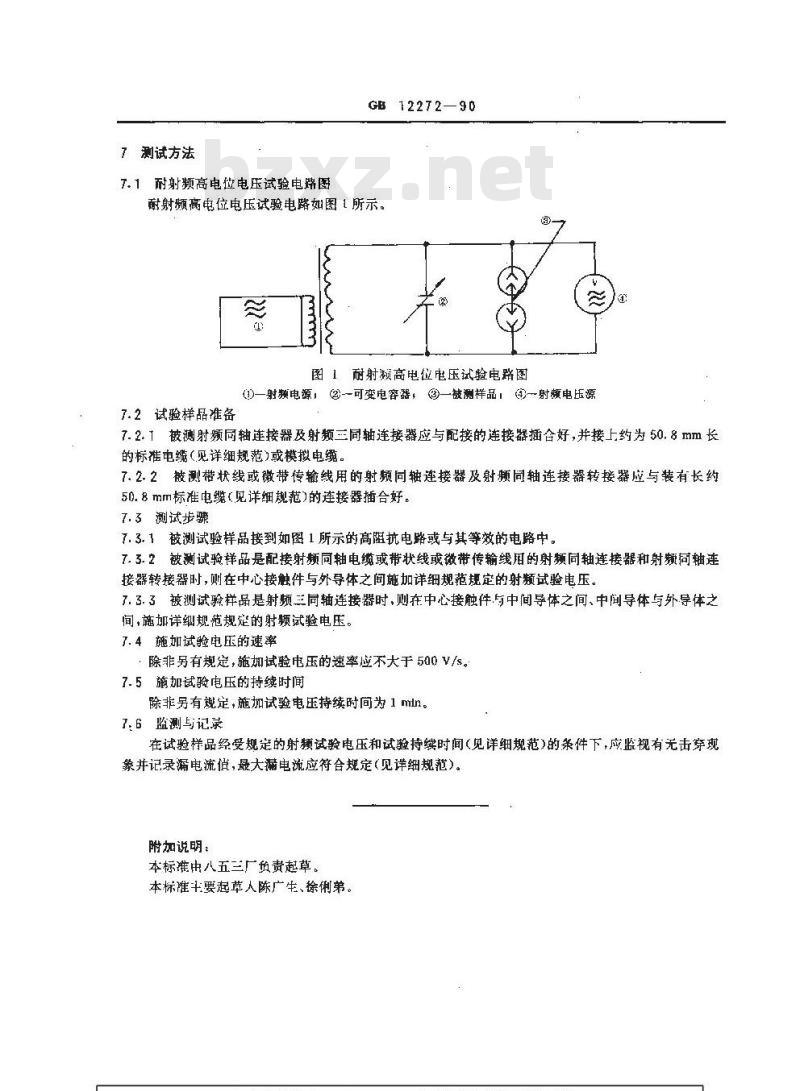

测试方法
耐射频高电位电压试验电璐图
GB12272—90
耐射频高电位电压试验电路如图1所示。图1耐射频高电位电压试验电路图()一射频电源，
7.2试验样品准备
②一可变电容器，?一被测样品，③一射额电压源7.2.1被测射频同轴连接器及射频三同轴连接器应与配接的连接器插合好，并接上约为50.8mm长的标准电缆（见详细规范)或模拟电绳。7.2.2被测带状线或微带传输线用的射频同轴连接器及射同轴连接器转接器应与装有长约50.8mm标准电缆（见详细规范）的连接器插合好。7.3测试步骤
7.3.1被测试验样品接到如图1所示的高阻抗电路或与其等效的电路中。7.3.2被测试验样品是配接射频同轴电缆或带状线或微带传输线旧的射频同轴连接器和射频同轴连接器转接器时，则在中心接触件与外导体之间施加详细规范规定的射频试验电压。7. 3.3被测试验样品是射频三同轴连接器时,则在中心接触件,与中间导体之间、中间导体与外导体之间，施加详细规范规的射频试验电压。7.4施如试验电压的速率
：除非另有规定，施加试验电压的速率应不大于 500 V/s。7.5施加试验电压的持续时间
除非另有规定，施加试验电压持续时间为1min。7.6监测与记录
在试验样品经受规定的射频试验电压和试验持续时间（见详细规范）的条件下，应监视有无击穿现象并记录漏电流俏，最大电流应符合规定（见详细规范）。附加说明；
本标准由八五三厂负责起草。
本标雁要起草人陈广生、徐俐第。
