【国家标准(GB)】 激光设备和设施的电气安全

GB 10320---1995

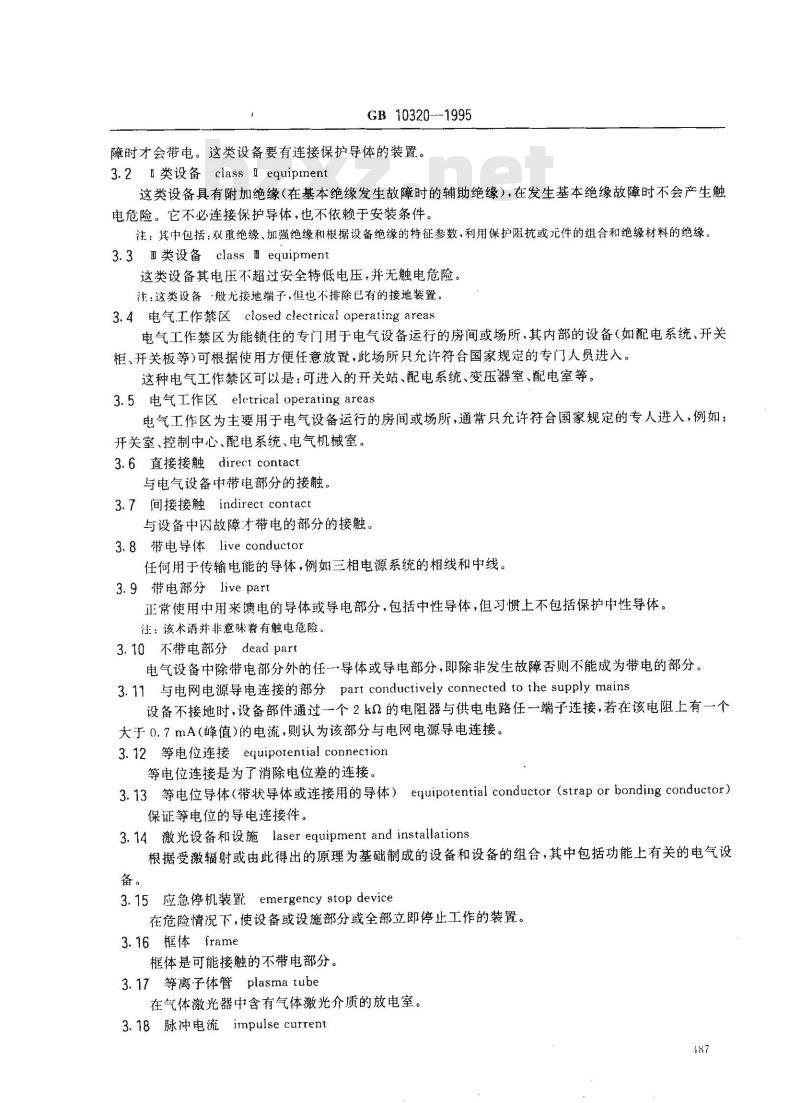

障时才会带电。这类设备要有连接保护导体的装置。3.2［ 类设备 class Ⅱ equipment这类设备具有附加绝缘（在基本绝缘发生故障时的辅助绝缘），在发生基本绝缘故障时不会产生触电危险。它不必连接保护导体，也不依赖于安装条件。注：其中包括：双重绝缘、加强绝缘和根据设备绝缘的特征参数，利用保护阻抗或元件的组合和绝缘材料的绝缘。3.3类设备classⅢequipment
这类设备其电压不超过安全特低电压，并无触电危险。注：这类设备-般无接地端子，但也不排除已有的接地装置。3.4 电气工作禁区 closed clectrical operating areas电气工作禁区为能锁住的专门用于电气设备运行的房间或场所，其内部的设备（如配电系统、开关柜、开关板等)可根据使用方便任意放置，此场所只允许符合国家规定的专门人员进入。这种电气工作禁区可以是：可进入的开关站、配电系统、变压器室、配电室等。3.5 电气工作区 eletrical operating areas电气工作区为主要用于电气设备运行的房间或场所，通常只允许符合国家规定的专人进入，例如：开关室、控制中心、配电系统、电气机械室。3.6直接接触direc:1 contact
与电气设备中带电部分的接触。3.7间接接触indirectcontact
与设备中闪故障才带电的部分的接触。3.8带电导体live conductor
任何用于传输电能的导体，例如三相电源系统的相线和中线。3.9带电部分livepart
正常使用中用来馈电的导体或导电部分，包括中性导体，但习惯上不包括保护中性导体。注：该术语并非意味着有触电危险。3.10不带电部分dead part
电气设备中除带电部分外的任导体或导电部分，即除非发生故障否则不能成为带电的部分。3.11与电网电源导电连接的部分part conductively connected to the supply mains设备不接地时，设备部件通过一个2kQ的电阻器与供电电路任-~端子连接，若在该电阻上有一个大于0.7mA（峰值)的电流，则认为该部分与电网电源导电连接。3.12等电位连接euuipotentia! connection等电位连接是为了消除电位差的连接。3.13等电位导体（带状导体或连接用的导体）equipotentialconductor（straporbondingconductor）保证等电位的导电连接件。
3.14激光设备和设施laserequipmentand installations根据受激辐射或由此得出的原理为基础制成的设备和设备的组合，其中包括功能上有关的电气设备。
. emergency stop device
3.15应急停机装置
在危险情况下，使设备或设施部分或全部立即停止工作的装置。3.16框体frame
框体是可能接触的不带电部分。3.17等离子体管　plasma tube
在气体激光器中含有气体激光介质的放电室。3.18脉冲电流 impulse current487
GB 10320--1995

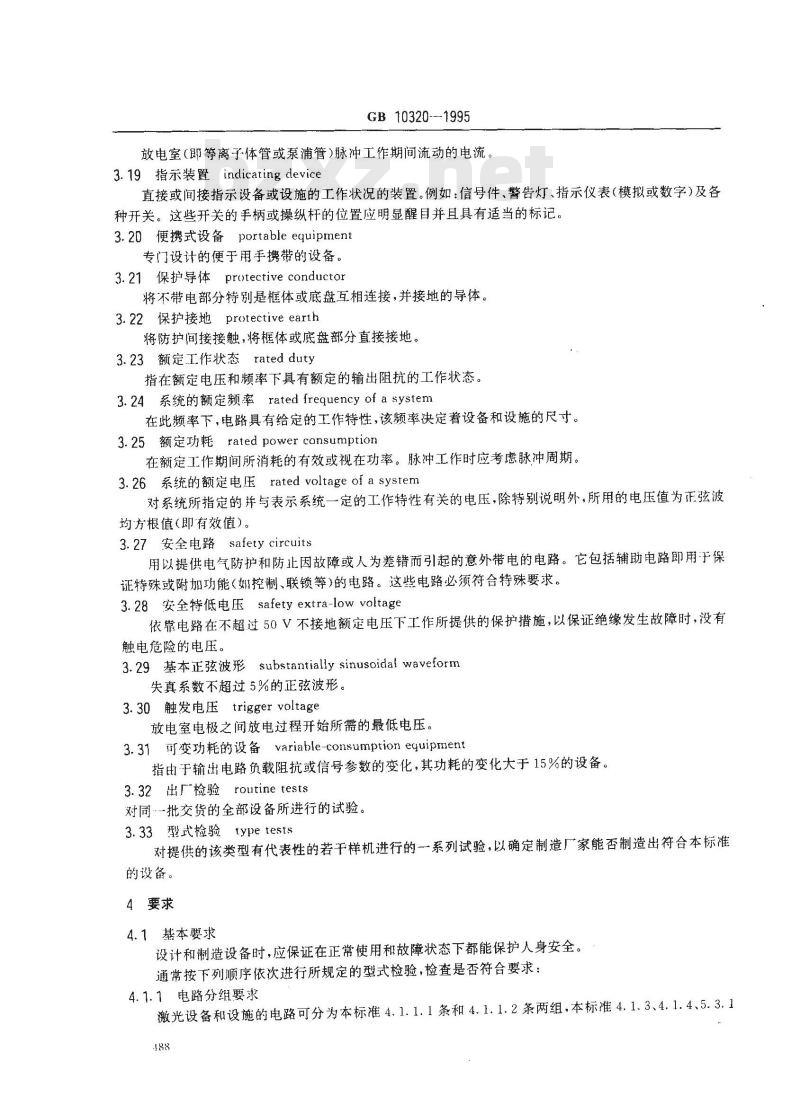

放电室(即等离子体管或泵浦管)脉冲工作期间流动的电流。3.19指示装置indlicating device直接或间接指示设备或设施的工作状况的装置。例如：信号件、警告灯、指示仪表（模拟或数字）及各种开关。这些开关的手柄或操纵杆的位置应明显醒目并且具有适当的标记3.20便携式设备portable equipment专门设计的便于用手携带的设备。3.21保护导体protective conductor将不带电部分特别是框体或底盘互相连接，并接地的导体。3.22保护接地protectiveearth
将防护间接接触，将框体或底盘部分直接接地。3.23额定工作状态ratedduty
指在额定电压和频率下具有额定的输出阻抗的工作状态。3.24系统的额定频率rated frequency of a system在此频率下，电路具有给定的工作特性，该频率决定着设备和设施的尺寸。3.25额定功耗rated power consumption在额定工作期间所消耗的有效或视在功率。脉冲工作时应考虑脉冲周期。3.26系统的额定电压rated voltage of a system对系统所指定的并与表示系统一定的工作特性有关的电压，除特别说明外，所用的电压值为正弦波均方根值(即有效值）。
3.27安全电路safety circuits
用以提供电气防护和防止因故障或人为差错而引起的意外带电的电路。它包括辅助电路即用于保证特殊或附加功能(如控制、联锁等)的电路。这些电路必须符合特殊要求。3.28安全特低电压 safety extra-low voltage依靠电路在不超过50V不接地额定电压下工作所提供的保护措施，以保证绝缘发生故障时，没有触电危险的电压。
3.29基本正弦波形substantially sinusoidal waveform失真系数不超过5%的正弦波形。3.30触发电压trigger voltage
放电室电极之间放电过程开始所需的最低电压。3.31可变功耗的设备variable-consumption egquipment指由于输出电路负载阻抗或信号参数的变化，其功耗的变化大于15%的设备。3.32出厂检验routine tests
对同…批交货的全部设备所进行的试验。3.33型式检验type tests
对提供的该类型有代表性的若干样机进行的一系列试验，以确定制造厂家能否制造出符合本标准的设备。
4要求
4.1基本要求
设计和制造设备时，应保证在正常使用和故障状态下都能保护人身安全。通常按下列顺序依次进行所规定的型式检验，检查是否符合要求：4.1.1电路分组要求
激光设备和设施的电路可分为本标准4.1.1.1条和4.1.1.2条两组、本标准4.1.3、4.1.4、5.3.1188
GB 10320—1995

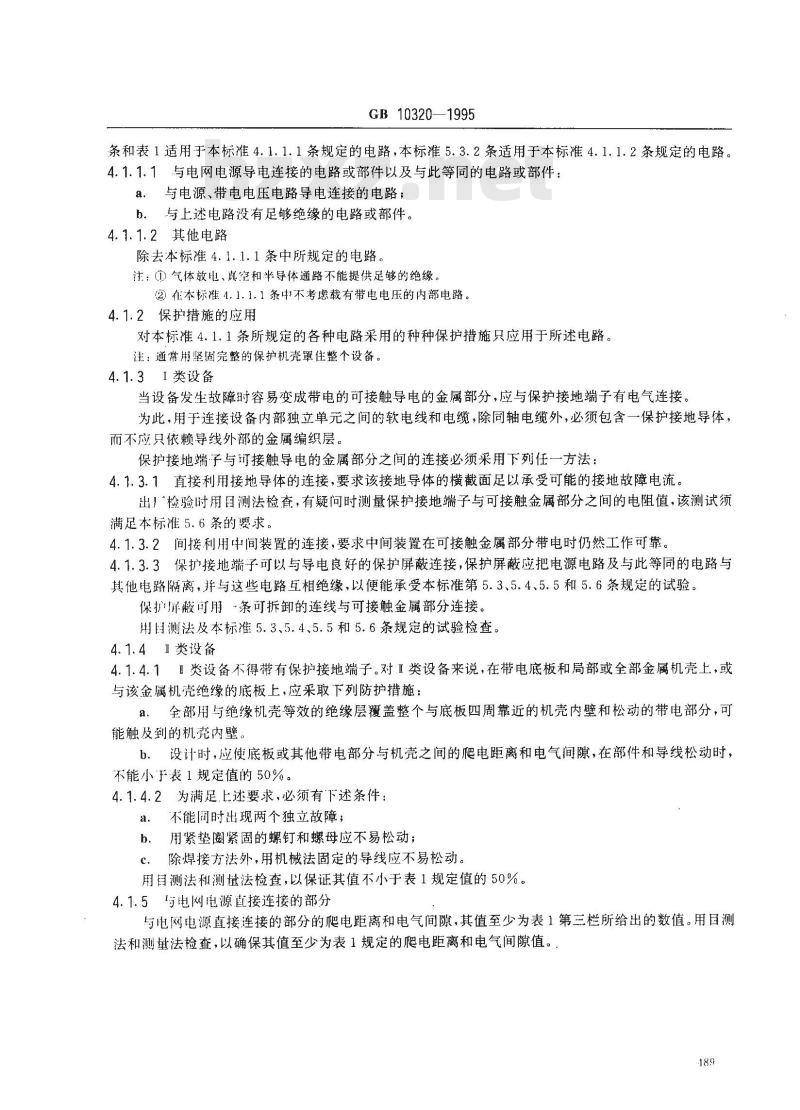

条和表1适用于本标准4.1.1.1条规定的电路，本标准5.3.2条适用于本标准4.1.1.2条规定的电路。4.1.1.1与电网电源导电连接的电路或部件以及与此等同的电路或部件：a．与电源、带电电压电路导电连接的电路；b．与上述电路没有足够绝缘的电路或部件。4.1.1.2其他电路
除去本标准4.1.1.1条中所规定的电路。注：（①气体放电、真空和半导体通路不能提供足够的绝缘②在本标准4.1.1.1条中不考虑载有带电电压的内部电路。4.1.2保护措施的应用免费标准下载网bzxz
对本标准4.1.1条所规定的各种电路采用的种种保护措施只应用于所述电路。注：通常用坚固完整的保护机壳罩住整个设备。4.1.31类设备
当设备发生故障时容易变成带电的可接触导电的金属部分，应与保护接地端子有电气连接。为此，用于连接设备内部独立单元之间的软电线和电缆，除同轴电缆外，必须包含一保护接地导体，而不应只依赖导线外部的金属编织层。保护接地端子与可接触导电的金属部分之间的连接必须采用下列任一方法：4.1.3.1直接利用接地导体的连接，要求该接地导体的横截面足以承受可能的接地故障电流。出厂检验时用测法检查，有疑问时测量保护接地端子与可接触金属部分之间的电阻值，该测试须满足本标准5.6条的要求。
4.1.3.2间接利用中间装置的连接，要求中间装置在可接触金属部分带电时仍然工作可靠。4.1.3.3保扩接地端子可以与导电良好的保护屏蔽连接，保护屏蔽应把电源电路及与此等同的电路与其他电路隔离，并与这些电路互相绝缘，以便能承受本标准第5.3、5.4、5.5和5.6条规定的试验保护屏蔽可用“条可拆卸的连线与可接触金属部分连接。用目测法及本标准5.3、5.4、5.5和5.6条规定的试验检查。4.1.41类设备
4.1.4.11类设备不得带有保护接地端子。对I类设备来说，在带电底板和局部或全部金属机壳上，或与该金属机壳绝缘的底板上，应采取下列防护措施：a．全部用与绝缘机壳等效的绝缘层覆盖整个与底板四周靠近的机壳内壁和松动的带电部分，可能触及到的机尧内壁。
b．设计时，应使底板或其他带电部分与机壳之间的爬电距离和电气间隙，在部件和导线松动时，不能小于表1规定值的50%。
4.1.4.2为满足.上述要求，必须有下述条件：a.不能同时出现两个独立故障；b．用紧垫圈紧固的螺钉和螺母应不易松动；c、除焊接方法外，用机械法固定的导线应不易松动。用围测法利测量法检查，以保证其值不小于表1规定值的50%。4.1.5与电网电源直接连接的部分与电网电源直接连接的部分的爬电距离和电气间隙，其值至少为表1第三栏所给出的数值。用目测法和测量法检查，以确保其值至少为表1规定的爬电距离和电气间隙值。，189
GB 10320—1995

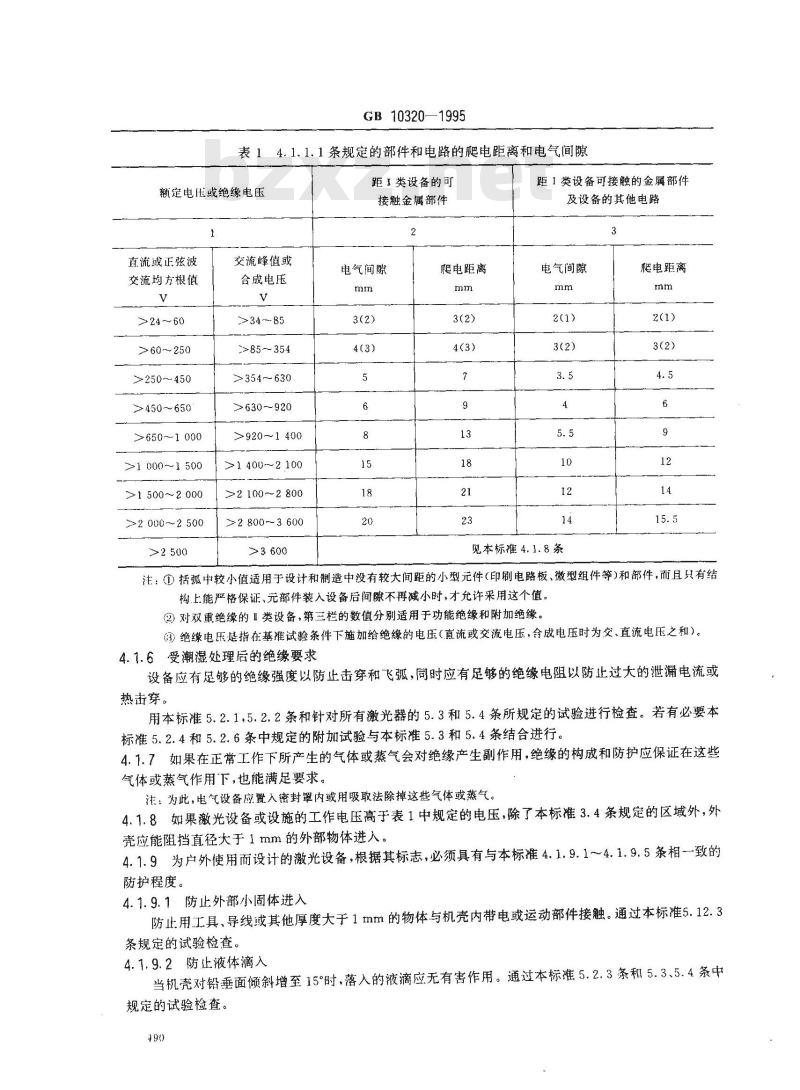

表14.1.1.1条规定的部件和电路的爬电距离和电气间隙额定电压或绝缘电压
直流或正弦波
交流均方根值
≥24 ～60
>60～250
>250～450
>450~~650°
>650～1 000
1 000~1 500
≥1 500～~2 000
2 000~2 500
交流峰值或
合成电压
34～85
>85～354
>354~630
>630～920
≥920～1 400
1>1400～2100
≥2 100~2 800
>2 800~ 3 600
距Ⅱ类设备的可
接触金属部件
电气间隙
肥电距离
距1类设备可接触的金属部件
及设备的其他电路
电气间隙
见本标准4.1.8条
爬电距离
注：①括孤中较小值适用于设计和制造中没有较大间距的小型元件（印刷电路板、微型组件等）和部件，而且只有结构上能严格保证、元部件装入设备后间隙不再减小时，才允许采用这个值。②对双重绝缘的I类设备，第三栏的数值分别适用于功能绝缘和附加绝缘。③绝缘电压楚指在基准试验条件下施加给绝缘的电压（直流或交流电压，令成电压时为交、直流电压之和）。4.1.6受潮湿处理后的绝缘要求
设备应有足够的绝缘强度以防止击穿和飞弧，同时应有足够的绝缘电阻以防止过大的泄漏电流或热击穿。
用本标准5.2.1,5.2.2条和针对所有激光器的5.3和5.4条所规定的试验进行检查。若有必要本标准5.2.4和5.2.6条中规定的附加试验与本标准5.3和5.4条结合进行。4.1.7如果在正常工作下所产生的气体或蒸气会对绝缘产生副作用，绝缘的构成和防护应保证在这些气体或蒸气作用下，也能满足要求。注：为此，电气设备应置入密封罩内或用吸取法除掉这些气体或蒸气。4.1.8如果激光设备或设施的工作电压高于表1中规定的电压，除了本标准3.4条规定的区域外，外壳应能阻挡直径大于1mm的外部物体进入。4.1.9为户外使用而设计的激光设备，根据其标志，必须具有与本标准4.1.9.1~~4.1.9.5条相一致的防护程度。
4.1.9.1防止外部小固体进入
防止用工具、导线或其他厚度大于1mm的物体与机壳内带电或运动部件接触。通过本标准5.12.3条规定的试验检查。
4.1.9.2防止液体滴入
当机壳对铅垂面倾斜增至15°时，落入的液滴应无有害作用。通过本标准5.2.3条和5.3、5.4条中规定的试验检查。
4.1.9.3防雨淋
GB 10320-—1995

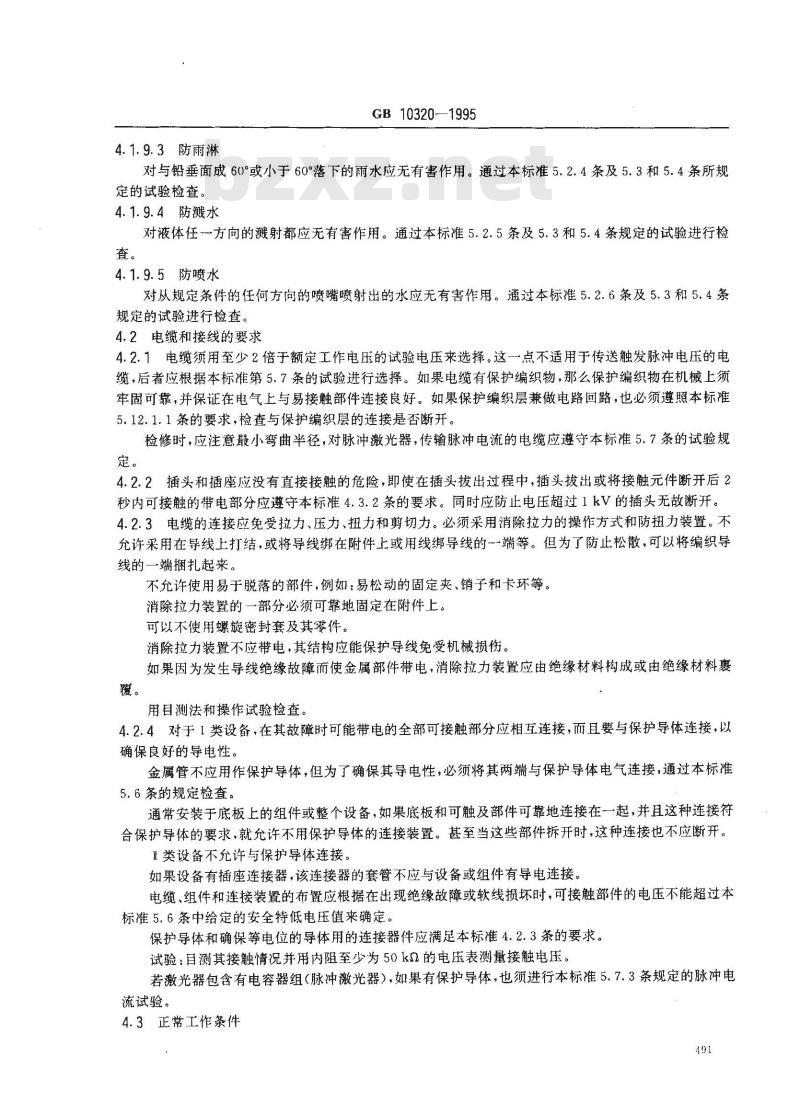

对与铅垂面成60°或小于60°落下的雨水应无有害作用。通过本标准5.2.4条及5.3和5.4条所规定的试验检查。
4.1.9.4防溅水
对液体任方向的溅射都应无有害作用。通过本标准5.2.5条及5.3和5.4条规定的试验进行检查。
4.1.9.5防喷水
对从规定条件的任何方向的喷嘴喷射出的水应无有害作用。通过本标准5.2.6条及5.3和5.4条规定的试验进行检查。
4.2电缆和接线的要求
4.2.1电缆须用至少2倍于额定工作电压的试验电压来选择。这-~点不适用于传送触发脉冲电压的电缆，后者应根据本标准第5.7条的试验进行选择。如果电缆有保护编织物，那么保护编织物在机械上须牢固可靠，并保证在电气上与易接触部件连接良好。如果保护编织层兼做电路回路，也必须遵照本标准5.12.1.1条的要求，检查与保护编织层的连接是否断开。检修时，应注意最小弯曲半径，对脉冲激光器，传输脉冲电流的电缆应遵守本标准5.7条的试验规定。
4.2.2插头和插座应没有直接接触的危险，即使在插头拔出过程中，插头拔出或将接触元件断开后2秒内可接触的带电部分应遵守本标准4.3.2条的要求。同时应防止电压超过1kV的插头无故断开。4.2.3电缆的连接应免受拉力、压力、扭力和剪切力。必须采用消除拉力的操作方式和防扭力装置。不允许采用在导线上打结，或将导线绑在附件上或用线绑导线的--端等。但为了防止松散，可以将编织导线的一端捆扎起来。
不允许使用易于脱落的部件，例如：易松动的固定夹、销子和卡环等。消除拉力装置的一部分必须可靠地固定在附件上。可以不使用螺旋密封套及其零件。消除拉力装置不应带电，其结构应能保护导线免受机械损伤。如果因为发生导线绝缘故障而使金属部件带电，消除拉力装置应由绝缘材料构成或由绝缘材料裹覆。
用目测法和操作试验检查。
4.2.4对于1类设备，在其故障时可能带电的全部可接触部分应相互连接，而且要与保护导体连接，以确保良好的导电性。
金属管不应用作保护导体，但为了确保其导电性，必须将其两端与保护导体电气连接，通过本标准5.6条的规定检查。
通常安装于底板上的组件或整个设备，如果底板和可触及部件可靠地连接在一起，并且这种连接符合保护导体的要求，就允许不用保护导体的连接装置。甚至当这些部件拆开时，这种连接也不应断开。正类设备不允许与保护导体连接。如果设备有插座连接器，该连接器的套管不应与设备或组件有导电连接。电缆、组件和连接装置的布置应根据在出现绝缘故障或软线损坏时，可接触部件的电压不能超过本标准5.6条中给定的安全特低电压值来确定。保护导体和确保等电位的导体用的连接器件应满足本标准4.2.3条的要求。试验：目测其接触情况并用内阻至少为50k的电压表测量接触电压。若激光器包含有电容器组（脉冲激光器），如果有保护导体，也须进行本标准5.7.3条规定的脉冲电流试验。
4.3正常工作条件
4.3.1温度
GB 103201995
在正常工作条件下，设备的任一部件的温度升高都不得超过允许温度。检验应在正常工作条件下达到稳定状态后进行。应调整设备，使其温升最大。一般认为工作4h后达到稳定状态。温度的测量：
对于线圈，使用电阻法确定；
对于其他情形，用任一合适的方法。b.
应注意在测量线圈电阻时，连接于这些线圈的电路或负荷的影响应该是可以忽略的。表２温升
充许温升
设备部件
外部部件：
金属部件、旋钮、把手等
机壳\
非金属部件旋钮、把手等
木质或绝缘材料机壳里面
绕组3：
由非浸溃丝或纱等绝缘的软线
由浸溃丝或纱等绝缘的软线
树脂漆包线
聚乙烯醇缩甲醛漆包线或聚氨基甲酸（乙）脂树脂漆包线
选送片铁心
电源线和引线的绝缘
普通聚氯乙烯绝缘”；
无机械应力下
有机械应力下
天然橡胶绝缘
其他绝缘材料3.6）
除热塑材料以外的：
未浸溃纸
未没溃纸板
浸渍纱、丝、纸、编织物和尿素树脂苯酚甲醛树脂粘合的纤维层压板苯酚甲醛树脂粘合的尤机层压板环氧树脂层压板
天然橡胶
热塑性材料*)
注：当设备的周围环境温度与30C有偏离时表中值应作相应修正。492
正常工作条件
故障条件
与相应的绕组相同
见注5）
GB 10320—1995
1）对在证常工作条件下不能触及的表面上很小的区域及认为易于冷却的表面，允许温升高达60C。2）绝缘材料机壳里的允许温升是该种材料所标定的值。3）这里仅引部分材料为例，若使用其他材料，最高温度不应超过材料生产厂家资料中所提供的允许温度。4）天然合成橡胶不视为热塑性材料。5）因为热塑性材料范围很宽，不能确定每种热性材料的温升。须进一步指出，为确定温升所须考虑的温度极限为：
a．在正常工作条件下，比软化溢度低10C，在故障条件下，等于软化温度。b.
测量软化温的较好方法由GB1633所规定，并修改以下几点：穿透深度炉0.1mm；
b．在干分表置零或指示其初始读数前，需加10 N的冲击力。6）本表不适用于制造电阻器所用的材料。温升不超过表2第栏所给定的值。4.3.2直接触及的防护
4.3.2.1概况
可接触部位不得带电，这也适用于接线端子。电压高于1kV时只有使用工具才能接触带电部件，应按本标准5.12.1条规定的试验检查部件，确定是否可以触及。4.3.2.2工作轴
带电的工作轴应有足够的防护。用本标准5.12.2条规定的试验检查。4.3.2.3旋钮、把手以及类似部件外部把手、旋钮及其他用于操作带电组件的类似部件应用绝缘材料制造，除非它们是通过一绝缘轴或支架与带电组件连接。
金属部件的允许爬电距离和电气间隙至少为4mm。用目测法和本标准5.4条的电压试验检查。4.3.2.4通风孔
通风孔的设计应使进入孔的外部悬体（例如项链）无触电危险。用本标准5.12.3条规定的试验检查。4.3.2.5孔
如果在盖上标明是调整孔，且调整时要求向这些孔插入螺丝刀或其他工具，这种操作不应有触电危险。
用本标准5.12.3条规定的试验检查。4.3.2.6去掉保护盖后的检验
用手移去保护盖后暴露出的部件不应带电。用本标准5.12.1条规定的试验检查。4.4故障条件
4.4.1发热
设备在故障条件下工作时，任何部件的温度，或释放的可燃的、有毒的、蚀性气体或蒸汽均不应使设备四周有起火或腐蚀的危险，或有毒害工作人员的危险。在故障条件下，对设备进行发热试验，温升不能超过表2中第二栏给出的值。如果有热限制装置，熔断器或熔断电阻对温度起限制作用，则应在其限温装置动作2min后再测量温度。如果没有温度限制装置，则测温应在设备工作达到稳定状态，但不能迟于设备工作4h以后。如果温度受熔断器的限制，须进行下述试验：试验前将熔断器短接，在有关故障条件下测量流过熔断器的电流。然后，设备以此电流值并按此类193
GB 103201995
熔断器的最大熔断时间进行工作，在工作结束后2min测量温度。在测定通过熔断器的电流时，应考虑电流可能随时间变化，所以最大值电流应在接通后立即测量，或在设备发热所限定的瞬间测量，特别是内装电子管的设备。温度的测量按本标准4.3.1条所述，但若壳内产生的任何火焰都不能点燃壳外的材料时，对于机壳内的部件,可做为一种例外。
通过测量机壳周围部件的温度进行检查，而所允许温升由周围部件材料的性质决定。机壳可用阻燃材料制造，或利用具有适当内部防火层的其他材料制造，可忽略不重要的绝缘材料的熔化。
用高频火花发生器来检测部件所释放的气体是否可燃。如由于绝缘体短路，而使温升超过表2中的规定值，不能认为设备不合格，但对该绝缘体或组件应进行本标准5.4条所规定的电压绝缘强度的试验。如由于电阻器、电容器或电感器短路或断路而使温升超过表2的规定值，但所用的电阻器、电容器或电感器又符合本标准4.1.6条的要求，则不能认为设备不良。为了检查是否符合本条的要求，须重复进行绝缘强度或绝缘试验。有关更加详尽的故障条件，见本标准5.1.3条。4.4.2触及的保护
即使在故障条件下工作，也必须对直接或间接触及有防护。热限制装置或类似装置（见本标准4.4.1条）应能使设备或设施与电源的全部带电极断开，对于不检查就不能鉴别的带电极，必须断开所有各极。按本标准4.3.2条检查，须在故障条件下和去掉保护罩后进行，而保护罩无须满足本标准5.8条的要求。
4.4.3有毒或腐蚀作用
在故障条件下，释放的有毒或腐蚀性气体不得超过有关规定。4.5电源切断开关及安全装置
整个设备必须能立即同所有的电源端子断开。为此，应安装一电源切断装置。如果插头的设计可防正充电电容器的电击，则可采用插头来断开设备。在危险情况下，应使激光设备或设施立即与电源切断，如电源切断装置不能满足这一条件，须有应急停机装置。
若激光设备或设施的部件分离后仍能工作时，应有预防措施，如钥匙开关或其他有效的安全装置，做到使工作电压超过安全特低电压的电路全部断开。4.5.1电源切断装置
所有激光设备或设施应装有电源切断装置，该装置能使电源与全部电气设备断开，但不包括向辅助设备供电的引出线。电源切断装置应确保在全部电容器组断开启自动放电，其放电电流应小于本标准5.12.1.1条的给定值。
对所有激光设备或设施，电源切断装置须满足以下要求：a．其基本功能是使电路与电源断开，而且必须只有两个稳定的位置；b。必须有-一可见的间隙或位置指示器，但在所有触点都未达到足够间隙之前，位置指示器不得指示出“断开”
c．应具有保证使其锁定于“断开”位置的器件，例如锁扣装置；d，如果设备只与单一的电源相连，电源切断装置应同时切断电源电路全部非接地导线，包括中线在内（如果使用的话）；
e如果有一个以上的电源，可考虑采用独立的电源切断装置。如因这些装置动作而可能发生危险，那么这些装置须有联锁。
GB10320—1995
对不由电源切断装置分断的照明电路，在激光设备或设施的进线处必须有其本身的开关。如果电源切断装置位于操作人员易于快速接近的位置上，那么其断电能力应与应急停机装置所要求的相同。
必须设置附加手动开关以便能在清理、维护和修理设备之前将电容器组放电。注：如果在操作应急停机装置时，整个设备与电源断开（见本标准4.5.2条），那么只要装置符合本标准4.5.1条的要求，也可用作电源切断装置。4.5.2应急停机装置
如果设施在本质上需要应急停机装置，该装置应能以一种切实可行的方法使设备停止工作，以排除对工作人员或设施的危害。
一些辅助电路例如冷却电路可以不必断开或者必须闭合。为防止对操作人员或激光设备或设施产生危险，应急停机装置应尽可能迅速使设备停止运行。为此，实现这项要求有下述两种办法：a：将一手动或电动的应急停机装置接入激光设备与电源的连接电路中。b．通过仅用一条指令起动的中心电路就能使关键电路全部开关设备（接触器）断开。如果有几个接触器串联或并联（例如反向接触器、或星角接触器），所有这些接触器的绕组均须断开。激光头的激励电路和在干扰情况下必须连续工作的辅助设备的电源电路等因断电可能危及操作人员、激光设备或其他类似设备，电路不能被应急停机装置中断。启动应急停机装置的把手或按钮必须是红色的，其位置便于观看，且操作人员易于从工作位置迅速接近。如果为一按钮，最好是蘑菇头形，红色，钮下的表面上有一黄圈。如果激光设备或设施有几个工作台或操作台，则每一工作台都应有一个应急停机装置的启动按钮。应急停机装置的断电装置（电路断路器、接触器）如果有足够的分断容量，可装有释放装置和断电器，也可用作过载或短路的保护装置。4.5.3安全电路
安全电路应满足下述要求：
电缆、导线和开关其额定绝缘电压应不小于250V，其绝缘电阻应不小于1MQ。挠性软线应为多股绞线，其横截面积不应小于0.75mm。设计时，建议根据静态电流原理设计。若采用动态电流原理，则在故障条件下，电路仍能保持工作状态。
连接点的接触电阻应不大于0.52。用本标准5.3条的规定检查。
安全电路在电源电压出现跌落或电路断路后电压又恢复时，不能自动闭合。4.6辐射保护用的电气装置
4.6.1辐射保护装置的电气部分（例如门联锁开关）应满足本标准4.5.3条的要求。4.6.2甚至在故障条件下，也应防止激光束的意外辐射，在这种情况下，不良的绝缘和干扰脉冲都不应引起激光辐射。
结合故障条件进行试验。
4.7机械强度
设备应有足够的机械强度，其结构应能承受在正常工作时可能产生的机械应力。通过本标准5.8~~5.10条中的各项试验检查。在这些试验过程中要注意不应发生与本标准4.1条基本要求不一致的变化。
只有在设备工作时出现相当的应力情况下，才须进行上述试验。4.8标记
4.8.1概述
GB 10320—1995
设备应根据本标准4.8.2条的规定做标记。当设备使用时其上的标记应易于分辨，而且字迹清晰，不易擦掉。
应按下述方法检查标记：
样品应在温度35℃的三氯乙烯中浸没5min，从溶液中取出后应用清洁的软布擦拭。标记应不损坏。如果使用自粘贴的标牌，该标牌不应因试验而松动。必须用水重复做这个试验。
有关内容最好标在设备底部以外的表面，也允许标在手容易接触到的其他地方，但须把标记的位置在设备维修手册上注明。
4.8.1.1熔断器的标记应包括：
a。对额定电流低于1A的，用毫安（mA)表示，对额定电流高于或等于1A的，用安培（A)表示；额定电压用伏特(V)表示；
制造厂名称或注册商标；
符号根据有关标准。“T”为延时（防浪涌）“TT”为超延时熔断器。这些符号可放置在额定电流d.
前面或后面。
用自测法检查。
另外本条中的标记可示于封装面上。4.8.2标志
4.8.2.1设备的标志应包括：
制造厂厂名或注册商标；
型号或名称；
电源数据；
辐射源性能（参考GB7247)。
4.8.2.2设备应有下述警告标志：电气危险；
过热或失火；
电离辐射：
炸裂或内爆；
有毒物质；
腐蚀性物质；
激光辐射危害（见GB7247）。
当设备与辐射源分开时，应在辐射源上标出b～f的标记符号。设备和辐射源两者都应做标记符号。注：使用的标志符号应与GB5465.2所规定的-致。4.8.2.3设备应有指示装置，指示其工作状态（接通一断开），甚至在光学防护装置处于保护位置时也是如此。
4.8.2.4电源的性质用下列符号表示：交流：符号为；
直流：符号为--，
交/直流：符号为。
4.8.2.5使用设备所用的额定电源电压（或电压范围），应做标记。4.8.2.6对可以调整到不同额定电源电压的设备，则要求在准备使用时，设备上置定的额定电压指示应易于辨认。如果设备的结构允许使用者改变电源电压，则在调整电压的同时其电压数值指示也应跟着改变。
若设备不止一个电压设定装置，则应明确所有这些装置是否都需调到同一电压值。196
GB 10320—1995
4.8.2.7如果安全性取决于系统使用正确的频率，则应以赫兹(Hz)标出系统的额定频率（或频率范围）。
4.8.2.8若设备有向其他设备供电的插座互与供电电压不同，则应标出电压值。4.8.2.9设备应注明正常工作条件下的最大负载。4.8.2.10如果有保护接地端子都应做标记符号。保护接地端子的标记不必从外面观察到。4.8.2.11在正常工作条件下，可能发射不同于受激辐射的危险辐射的设备或设施，应有适当的警告符号。
4.8.2.12如果由卡空间不够而不能在信号板上显示出全部其他重要标记，那么至少应注明：“请参阅使用说明书”。
用目测法和测量法检查是否符合本标准4.8.2条规定的要求。5型式检验
5.1一般说明
5.1.1试验导则
5.1.1.1尽可能在一台而且是同－台设备上按本标准的条款顺序进行全部试验。5.1.1.2除另有规定外，试验通常在正常工作条件下进行。环境温度：15~35C；
相对湿度：45%~75%；
大气压力:86~～106 kPa(860～1 060 mbar)。作为基准试验，应在表3中给定的三个标准环境条件下进行。建议具体应用时只使用其中一种标准环境条件。
5.1.7.3除另有规定外，电压和电流应为基本正弦波，并用对测量值无明显影响的仪表进行测量。表3标准环境条件
环境条件
温度，C
相对湿度，%
大气服
5.1.2正常工作条件检验
86106kPa(kN/m)
(860~1 060 mbar)
设备置于其正常工作位置，按生产厂家的说明进行连接并处于正常冷却状态下，下述条件的最不利的组含也看做为“正常工作条件”。5.1.2.1电源电压置于设备规定或设计的额定供电电压的0.9~1.1倍上，对规定为交直流两用设备，可用交流或直流供电。
5.1.2.2操作人员调节时，可接触的控制旋钮处于任意位置，遥控装置可接入或不接入。5.1.2.3对可变功耗的设备和设施及其部件（例如电源设备）。连接最不利的负载阻抗或调至最高功耗。如果最高功耗更为不利，则应选择后者。5.1.2.4对电机驱动的设备，其负载条件应符合生产厂的使用说明书或合理的设定更为不利的负载条件。
当试验电机驱动设备时，该设备的其他部件不断开。5.1.3故障条件检验
GB10320—1995
当有电气失效或电路接法使工作状态不符合正常工作条件时，就认为存在故障条件。为了进行试验，须分别考虑每一故障；但如果前一个故障导致后一个故障，应同时对这些故障进行检验。审查设备及其电路图，能了解设备所受故障条件作用的状况。这些故障条件应按最适当的顺序逐个加上。如果通过测量或计算，或根据设备的设计可表明已满足基本要求，则其中的某些试验可略去不做。有疑问时，则应进行试验。
故障条件检验主要包括：
5.1.3.1爬电距离或电气间隙的短路，指爬电距离或电气间隙小于表1中数值（见本标准4.1.1.1条）。
触发电路，如果满足本标准5.7.1条中的电压试验，就不必将肥电距离或电气间隙短路。5.1.3.2元件的短路：
a、电子管中的电极及灯丝；
b。电子管灯丝和阴极之间的绝缘；半导体器件；
d．除卡口灯（“花彩”灯)外，信号灯或警告灯的插座。在上述元件的断开会产生危险的场合，也必须在试验中再现这种情况。5.1.3.3清漆、瓷漆或纺织物绝缘的短路。这种短路不能用在绕组的绝缘和绝缘套管或类似的绝缘管子上。
5.1.3.4绝缘部位的短路，它可以包括不符合有关防止接触和温升要求的部位。符合本标准4.1.6条要求的除外。
5.1.3.5如果电容器、电阻器或电感器的短路或断路都可能违反防止接触或温升的有关要求，那么将它们短路或断路，看两者中哪一种更为不利。结合电路图检查设备，就可以确定本标准5.1.3.4和5.1.3.5条中所指的绝缘部件或元件。5.1.3.6固定带电件上防护罩的未锁紧螺钉的松动（如还相差四分之一圈）或类似器件的松动。5.1.3.7强制冷却系统停止工作。5.1.3.8对可变功耗的设备（见本标准3.31条）和电源设备，将负载阻抗连接成或调整为最不利的情况，包括短路或开路。
5.1.3.9设备可转动部分被卡死。电动机的转矩小于满载转矩，或因机械故障或因使用不当，使电动机被卡死。
5.1.3.10用于短时间或断续工作的电动机若出现连续运转时。5.1.3.11电动机辅助绕组电路的电容器短路。具有自恢复性能的电容器（如金属化纸介电容器）除外。5.1.3.12故障状态重复出现可能由于等离子体管或泵浦管损坏，例如：电路短路，电路断路等。5.1.3.13密封松脱引起泄漏。在使用导电冷却介质的地方，如所用的密封松脱，可使介质流出而易于与带电部分接触。
5.1.3.14载有气体或液体的软管，其入口或出口处的压力增加到正常工作压力的150%的时间超过2min，经受的最小压力为200kPa。5.2湿度试验
5.2.1受潮处理
在绝缘型式检验以前，设备首先须在温度为32～38C的干燥室内存放4h，而后在同一温度下，相对湿度为90%～95%的环境中存放24h。受潮处理的正确方法是：除冷却部件外，试验时不能在设备上或内部出现水滴。注：如果激光设备和设施由生产厂家指定和标明只能在受控环境中工作，那么可以改变受潮处理的要求。5.2.2试验的实施
在受潮处理后，立即进行绝缘电阻和电压试验。498
