ICS 21. 220. 10

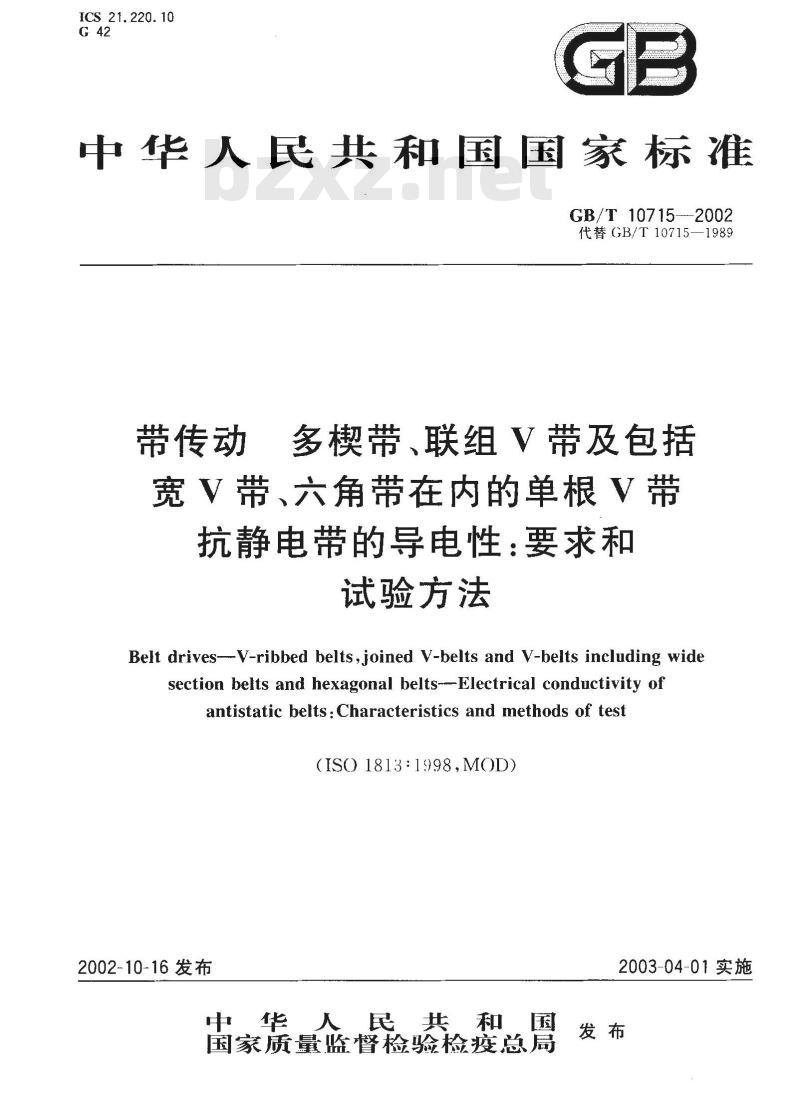

中华人民共和国国家标准　
GB/T 10715--2002
代替GB/T10715—1989
带传动
多楔带、联组V带及包括
宽V带、六角带在内的单根带
抗静电带的导电性：要求和
试验方法
Belt drives---V-ribbed belts,joined V-belts and V-belts including widesection belts and hexagonal belts---Electrical conductivity ofantistatic belts:Characteristics and methods of test(ISO 1813:1998,M0D)
2002-10-16发布
中华人民共和国國
国家质量监督检验检疫总局
2003-04-01实施
GB/T10715—2002

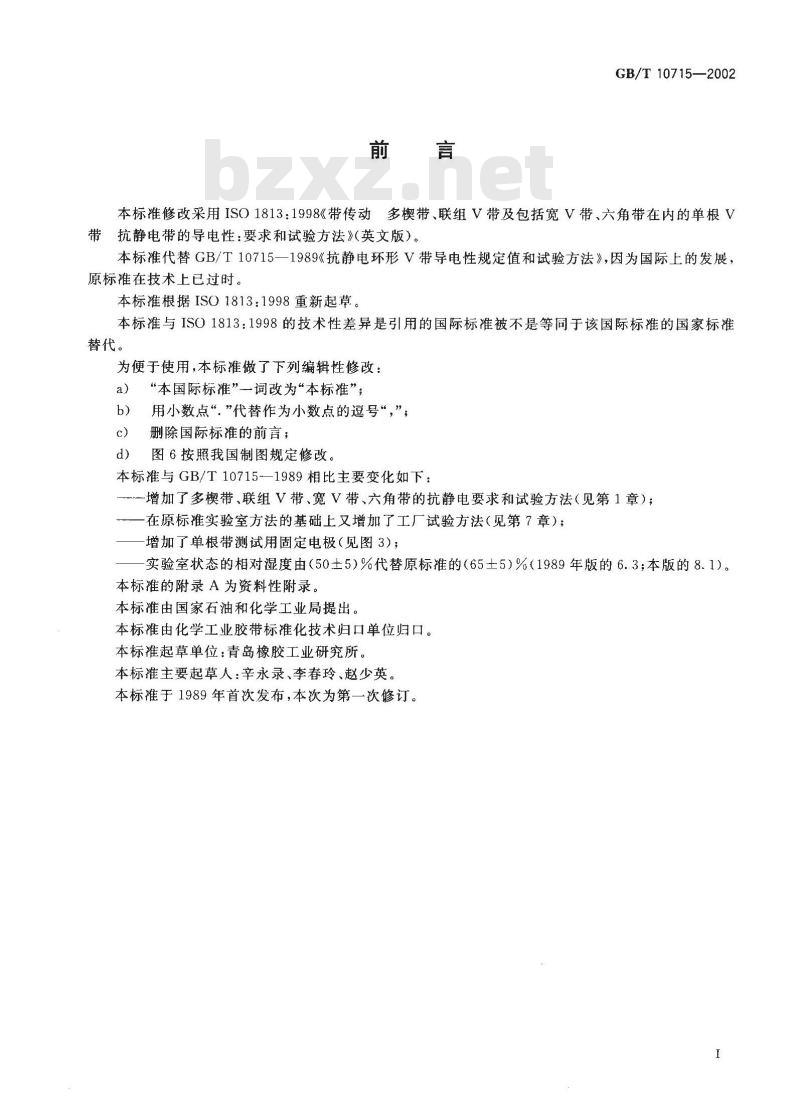

本标准修改采用ISO1813：1998《带传动多楔带、联组V带及包括宽V带、六角带在内的单根V带抗静电带的导电性：要求和试验方法》英文版）。本标准代替GB/T10715一1989《抗静电环形V带导电性规定值和试验方法》，因为国际上的发展原标准在技术上已过时。
本标准根据ISO1813：1998重新起草。本标准与ISO1813：1998的技术性差异是引用的国际标准被不是等同于该国际标准的国家标准替代。
为便于使用，本标准做了下列编辑性修改：“本国际标准”词改为“本标准”；a）
用小数点“。”代替作为小数点的逗号“，”，c）
删除国际标准的前言；
图6按照我国制图规定修改。
本标准与GB/T10715—1989相比主要变化如下：增加了多楔带、联组V带、宽V带、六角带的抗静电要求和试验方法（见第1章）；在原标准实验室方法的基础上又增加了工厂试验方法（见第7章)；增加了单根带测试用固定电极（见图3）；实验室状态的相对湿度由（50士5）%代替原标准的（65土5）%（1989年版的6.3；本版的8.1）。本标准的附录A为资料性附录。
本标准由国家石油和化学工业局提出。本标准由化学工业胶带标准化技术归口单位归口。本标准起草单位：青岛橡胶工业研究所。本标准主要起草人：辛永录、李春玲、赵少英。本标准于1989年首次发布，本次为第一次修订。1范围
带传动多楔带、联组√带及包括宽V带、六角带在内的单根V带
抗静电带的导电性：要求和
试验方法
GB/T10715—2002

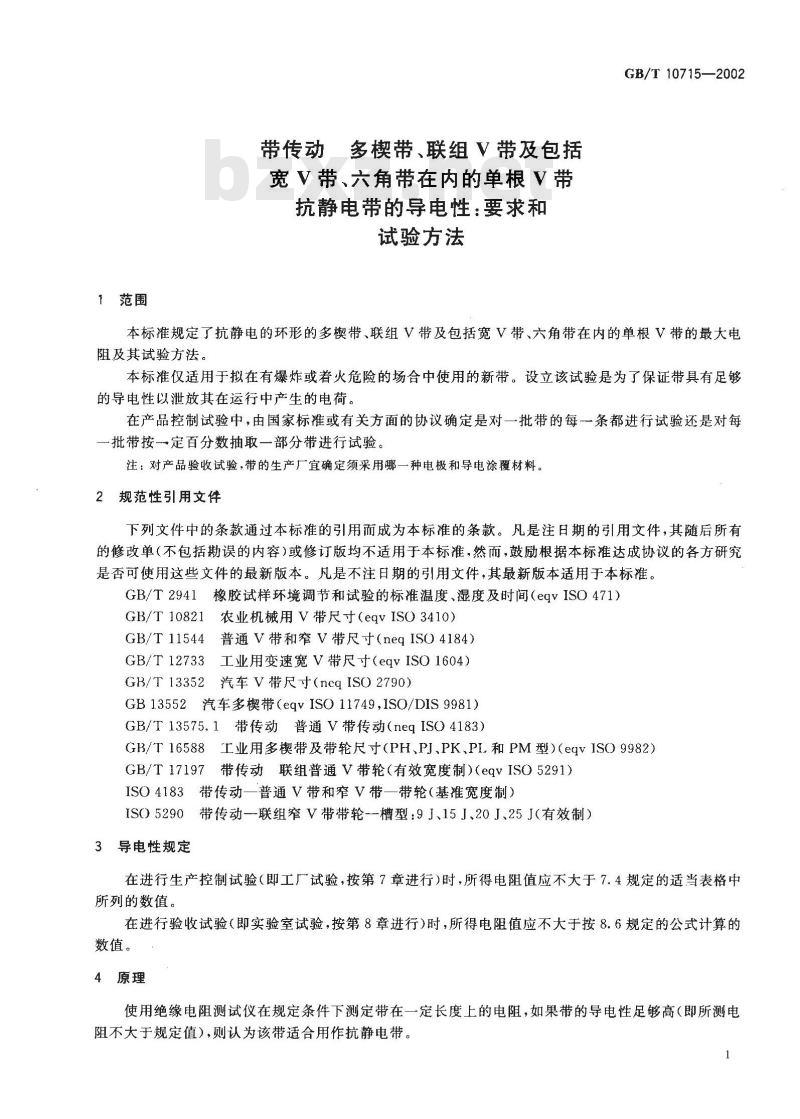

本标准规定了抗静电的环形的多楔带、联组V带及包括宽V带、六角带在内的单根V带的最大电阻及其试验方法。
本标准仅适用于拟在有爆炸或着火危险的场合中使用的新带。设立该试验是为了保证带具有足够的导电性以泄放其在运行中产生的电荷。在产品控制试验中，由国家标准或有关方面的协议确定是对一批带的每一条都进行试验还是对每一批带按一定百分数抽取一部分带进行试验。注：对产品验收试验，带的生产厂宜确定须采用哪一种电极和导电涂覆材料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间（eqvISO471）GB/T10821农业机械用V带尺寸（eqvISO3410）GB/T11544普通V带和窄V带尺寸（neqISO4184）GB/T12733工业用变速宽V带尺寸（eqvISO1604）GB/T13352汽车V带尺寸（ncqISO2790）GB13552汽车多楔带（eqvISO11749,ISO/DIS9981）GB/T13575.1带传动普通V带传动（neqISO4183）GB/T16588工业用多楔带及带轮尺寸（PH、PJ、PK、PL和PM型）（eqvISO9982）GB/T17197带传动联组普通V带轮（有效宽度制)（eqvISO5291）ISO4183带传动一普通V带和窄V带一带轮（基准宽度制）ISO5290带传动—联组窄V带带轮-槽型：9J、15J、20J、25J（有效制）3导电性规定
在进行生产控制试验（即工厂试验，按第7章进行)时，所得电阻值应不大于7.4规定的适当表格中所列的数值。
在进行验收试验（即实验室试验，按第8章进行）时，所得电阻值应不大于按8.6规定的公式计算的数值。
4原理
使用绝缘电阻测试仪在规定条件下测定带在一定长度上的电阻，如果带的导电性足够高（即所测电阻不大于规定值），则认为该带适合用作抗静电带。1
GB/T 10715---2002

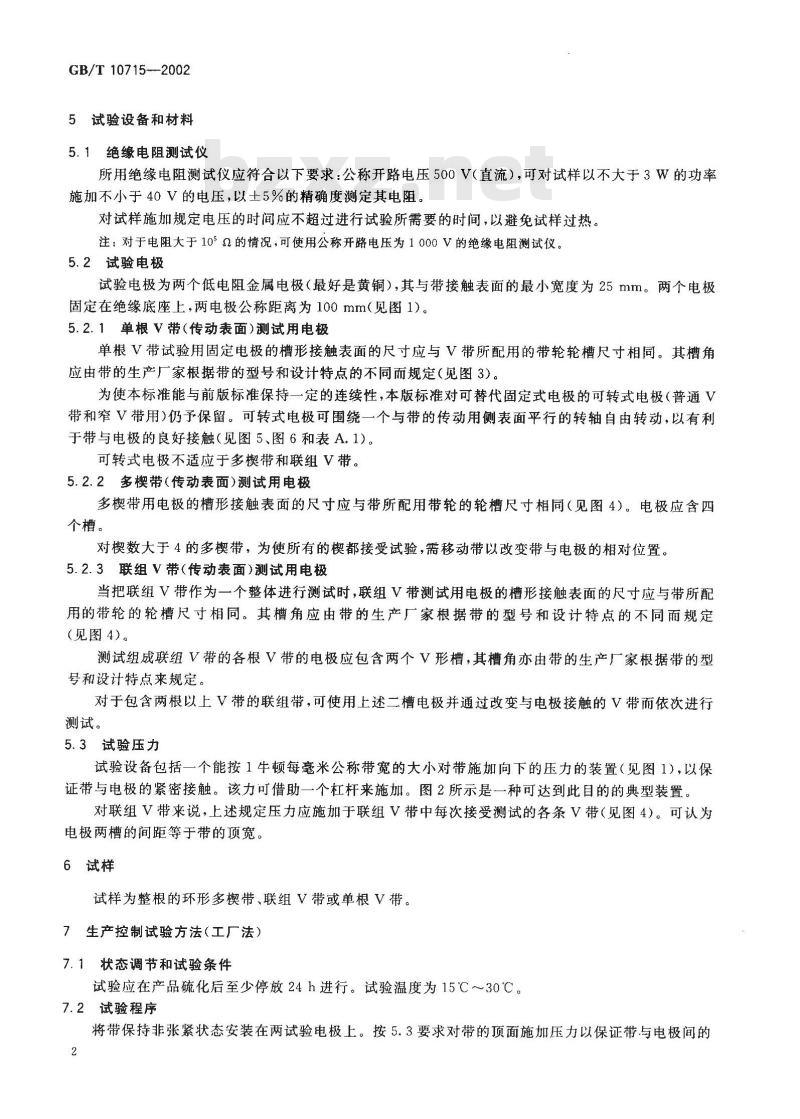

5试验设备和材料
5.1绝缘电阻测试仪
所用绝缘电阻测试仪应符合以下要求：公称开路电压500V（直流），可对试样以不大于3W的功率施加不小于40V的电压，以士5%的精确度测定其电阻。对试样施加规定电压的时间应不超过进行试验所需要的时间，以避免试样过热。注：对于电阻大于105α的情况，可使用公称开路电压为1000V的绝缘电阻测试仪。5.2试验电极
试验电极为两个低电阻金属电极（最好是黄铜），其与带接触表面的最小宽度为25mm。两个电极固定在绝缘底座上，两电极公称距离为100mm（见图1）。5.2.1单根V带（传动表面）测试用电极单根V带试验用固定电极的槽形接触表面的尺寸应与V带所配用的带轮轮槽尺寸相同。其槽角应由带的生产厂家根据带的型号和设计特点的不同而规定（见图3）。为使本标准能与前版标准保持一定的连续性，本版标准对可替代固定式电极的可转式电极（普通V带和窄V带用)仍予保留。可转式电极可围绕一个与带的传动用侧表面平行的转轴自由转动，以有利于带与电极的良好接触（见图5、图6和表A1）。可转式电极不适应于多楔带和联组V带。5.2.2多楔带（传动表面）测试用电极多楔带用电极的槽形接触表面的尺寸应与带所配用带轮的轮槽尺寸相同（见图4）。电极应含四个槽。
对楔数大于4的多楔带，为使所有的楔都接受试验，需移动带以改变带与电极的相对位置。5.2.3联组V带（传动表面）测试用电极当把联组V带作为一个整体进行测试时，联组V带测试用电极的槽形接触表面的尺寸应与带所配用的带轮的轮槽尺寸相同。其槽角应由带的生产厂家根据带的型号和设计特点的不同雨规定（见图4）。
测试组成联组V带的各根V带的电极应包含两个V形槽，其槽角亦由带的生产厂家根据带的型号和设计特点来规定。
对于包含两根以上V带的联组带，可使用上述二槽电极并通过改变与电极接触的V带而依次进行测试。
5.3试验压力
试验设备包括一个能按1牛顿每毫米公称带宽的大小对带施加向下的压力的装置（见图1），以保证带与电极的紧密接触。该力可借助一个杠杆来施加。图2所示是一种可达到此目的的典型装置。对联组V带来说，上述规定压力应施加于联组V带中每次接受测试的各条V带（见图4）。可认为电极两槽的间距等于带的顶宽。6试样
试样为整根的环形多楔带、联组V带或单根V带。7生产控制试验方法（工厂法）
7.1状态调节和试验条件
试验应在产品硫化后至少停放24h进行。试验温度为15℃~～30℃。7.2试验程序
将带保持非张紧状态安装在两试验电极上。按5.3要求对带的顶面施加压力以保证带与电极间的2
GB/T10715—-2002

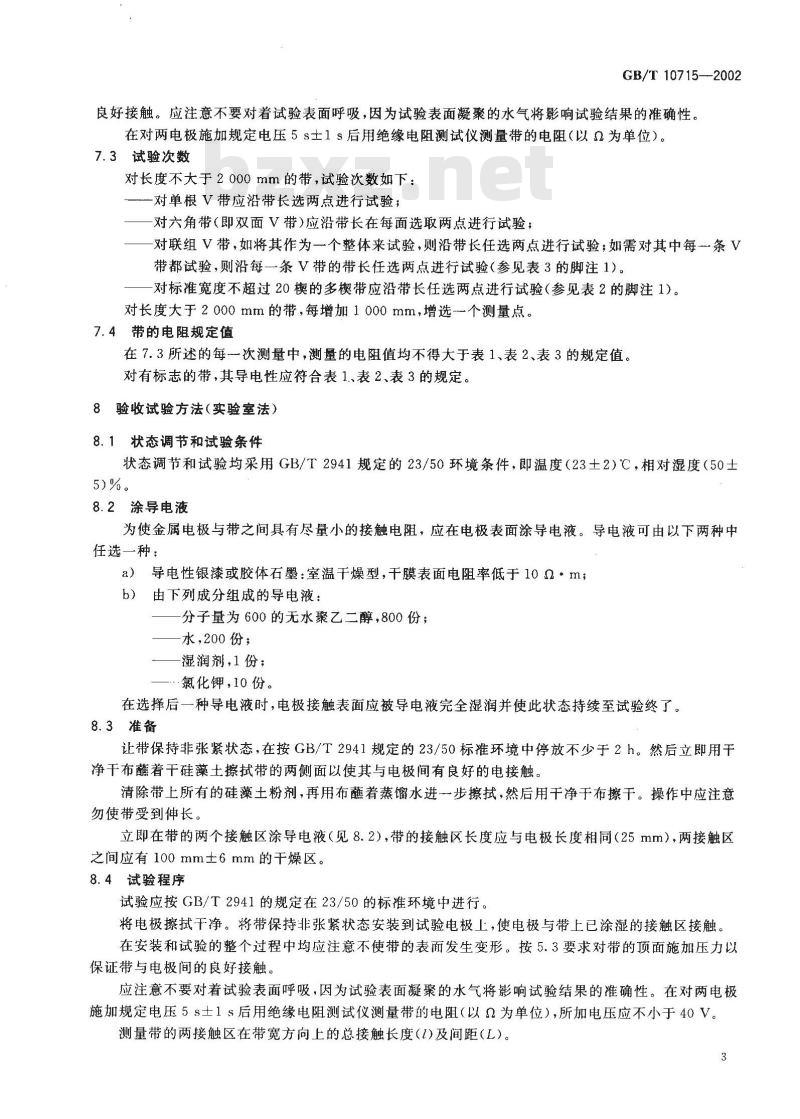

良好接触。应注意不要对着试验表面呼吸，因为试验表面凝聚的水气将影响试验结果的准确性。在对两电极施加规定电压5s±1s后用绝缘电阻测试仪测量带的电阻（以为单位）。7.3试验次数
对长度不大于2000mm的带，试验次数如下：-对单根V带应沿带长选两点进行试验；一对六角带（即双面V带）应沿带长在每面选取两点进行试验；对联组V带，如将其作为一个整体来试验，则沿带长任选两点进行试验；如需对其中每一条V带都试验，则沿每一条V带的带长任选两点进行试验（参见表3的脚注1）。一对标准宽度不超过20楔的多楔带应沿带长任选两点进行试验（参见表2的脚注1）。对长度大于2000mm的带，每增加1000mm，增选一个测量点。7.4带的电阻规定值
在7.3所述的每一次测量中，测量的电阻值均不得大于表1、表2、表3的规定值。对有标志的带，其导电性应符合表1.、表2、表3的规定。8验收试验方法（实验室法）
8.1状态调节和试验条件
状态调节和试验均采用GB/T2941规定的23/50环境条件，即温度（23土2）℃，相对湿度（50士5)%。
8.2涂导电液
为使金属电极与带之间具有尽量小的接触电阻，应在电极表面涂导电液。导电液可由以下两种中任选一种：
a）导电性银漆或胶体石墨：室温干燥型，干膜表面电阻率低于102·m；b）由下列成分组成的导电液：
分子量为600的无水聚乙二醇，800份；水，200份；
—湿润剂，1份；
氯化钾，10份。
在选择后一种导电液时，电极接触表面应被导电液完全湿润并使此状态持续至试验终了。8.3准备
让带保持非张紧状态，在按GB/T2941规定的23/50标准环境中停放不少于2h。然后立即用干净干布蘸着干硅藻土擦拭带的两侧面以使其与电极间有良好的电接触。清除带上所有的硅藻土粉剂，再用布蘸着蒸馏水进一步擦拭，然后用干净于布擦干。操作中应注意勿使带受到伸长。
立即在带的两个接触区涂导电液（见8.2），带的接触区长度应与电极长度相同（25mm），两接触区之间应有100 mm土6 mm的干燥区。8.4试验程序
试验应按GB/T2941的规定在23/50的标准环境中进行。将电极擦拭干净。将带保持非张紧状态安装到试验电极上，使电极与带上已涂湿的接触区接触。在安装和试验的整个过程中均应注意不使带的表而发生变形。按5.3要求对带的顶面施加压力以保证带与电极间的良好接触。
应注意不要对着试验表面呼吸，因为试验表面凝聚的水气将影响试验结果的准确性。在对两电极施加规定电压5s士1$后用绝缘电阻测试仪测量带的电阻（以α为单位），所加电压应不小于40V。测量带的两接触区在带宽方向上的总接触长度（I)及间距(L）。3
GB/T10715—2002
8.5试验次数
在带的全长上以大致相等的间距测量至少五次。注：如果带的长度较短，无法按标准要求测量五次，则测量次数可适当减少。8.6带的电阻规定值
表1、表2和表3中列出的电阻R(以2为单位)是按式(1)计算的：R≤6×10
式中：
带两接触区间距，mm；
沿带宽方向的总接触长度，mm；1值的计算方法如下：
一窄V带：带的梯形截面的两腰长度之和；一多楔带：每楔的两侧面宽度之和乘以楔数；一联组V带的背面：电极宽度与带宽度中的较小者；......( 1)
联组V带：每一单根V带的梯形截面的两腰接触长度之和乘以联组带中包含的V带根数。8.5所述试验中每一个电阻测量单值均不得大于规定值，表1单根V带（包括六角带)传动表面的最大电阻工业用V带
最大电阻/MQ
普通V带
GB/T13575.1
GB/T11544
窄V带
ISO4183
GB/T 11544
注1：两接触区之间的距离L=100mm。注2：电极形式见图3、图4、图5和图6。宽V带
GB/T12733
汽车窄V带
GB/T 13352
农用V带
宽V带
GB/T 10821
六角带
GB/T 10821
表2多楔带传动表面的最大电阻
多楔带（GB13552GB/T16588）
注1：两接触区之间的距离L=100mm。注2：电极形式见图4。
GB/T 10715—2002
1）对楔数大于4的多楔带，为使所有的楔都接受试验，需移动带以改变带与电极的相对位置，表3联组V带传动表面的最大电阻每条联组带的
V带根数\
联组窄V带（ISO5290）
注1：两接触区之间的距离 I=100 mm。注2：电极形式见图4。
联组普通V带（GB/T17197)）
1）对于包含两根以上V带的联组带，使用上述二槽电极通过改变与电极接触的V带而依次进行测试。Mo
GB/T 10715—2002wwW.bzxz.Net
具有适当重量的重块，可在
每个电极处对每毫米带顶宽
施加1牛顿的力
金属电极
绝缘底座
与带模角相适应
金属电极
9午00t
金属电极
绝缘导线与绝缘电阻仪相连
用于测试带的电阻的装置
窄V带，普通V带，汽车V带
绝缘底座；
电极；
SPZSPC
0. 5 0.25
图2压力施加装置（示例）
单根带测试用固定电极
六角带
变速V带
联组V带
具有适当重量的重块，可在每个电极处对每毫米带顶宽施加1牛顿的力。图4带的电阻测试用电极
GB/T10715—2002
压力，daN
多楔带（3或4楔）
GB/T10715—2002
图5用于单根V带的可转式电极（简图）图6用于单根V带的可转式电极（示例）附录A
（资料性附录）
用于试验单根带的可转式电极
对于图6所示的可转式电极推荐采用表A.1所示的尺寸。表A.1荐用尺寸
符合GB/T13575.1和GB/T11544的普通V带6
符合ISO4183和GB/T11544的窄V带10
