【国家标准(GB)】 往复运动橡胶密封圈结构尺寸系列 第2部分：双向密封橡胶密封圈

GB/T 10708.2---2000

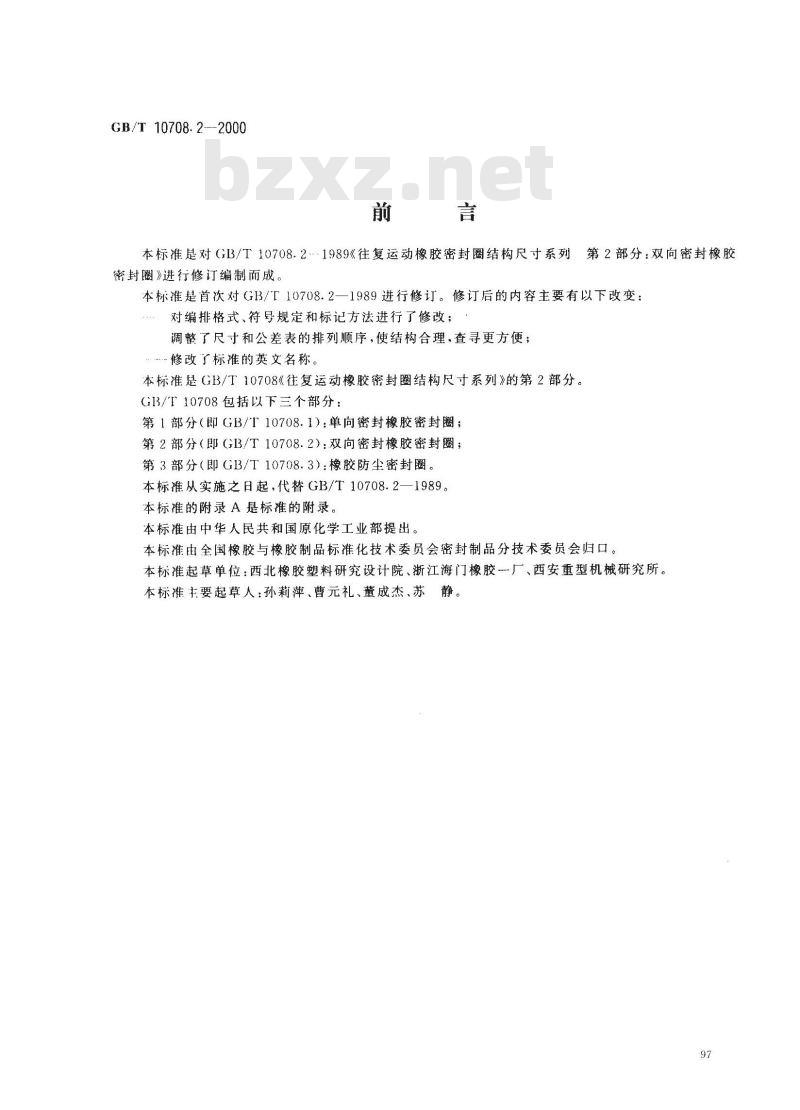

本标准是对（GB/T10708.21989《往复运动橡胶密封圈结构尺寸系列密封圈》进行修订编制而成。
第2部分：双向密封橡胶
本标准是首次对GB/T10708.2—1989进行修订。修订后的内容主要有以下改变：对编排格式、符号规定和标记方法进行了修改；调整了尺寸和公差表的排列顺序，使结构合理·查寻更方便；“修改了标准的英文名称。
本标准是GB/T10708《往复运动橡胶密封圈结构尺寸系列》的第2部分GB/T10708包括以下三个部分：
第1部分（即GB/T10708.1）：单向密封橡胶密封圈；第2部分（即GB/T10708.2）：双向密封橡胶密封圈；第3部分（即GB/T10708.3）：橡胶防尘密封圈。本标准从实施之日起，代替GB/T10708.2—1989。本标准的附录A是标准的附录。
本标准由中华人民共和国原化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会归口。本标准起草单位：西北橡胶塑料研究设计院、浙江海门橡胶厂、西安重型机械研究所。本标准主要起草人：孙莉萍、曹元礼、董成杰、苏静。97

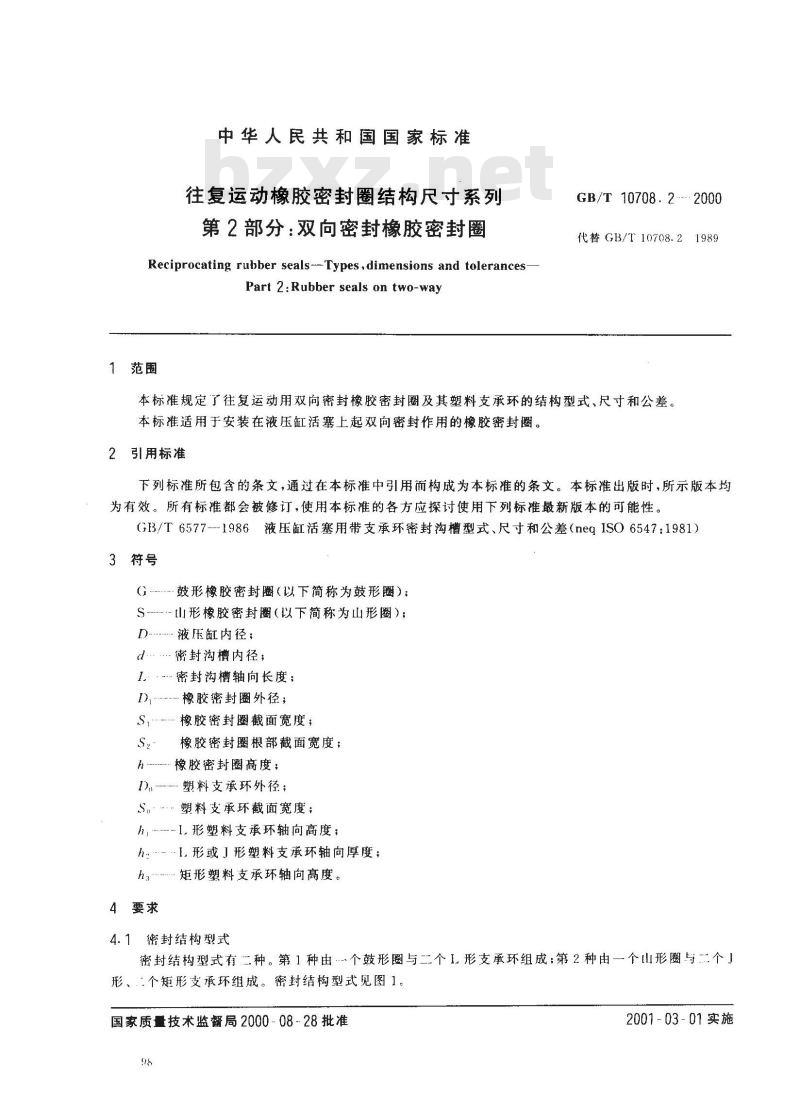

中华人民共和国国家标准
往复运动橡胶密封圈结构尺寸系列、第2部分：双向密封橡胶密封圈
Reciprocating rubber seals--Types,dimensions and tolerancesPart 2:Rubber seals on two-way1范围
GB/T 10708.2-- 2000
代替GB/T10708.21989
本标准规定了往复运动用双向密封橡胶密封圈及其塑料支承环的结构型式、尺寸和公差。本标准适用于安装在液压缸活塞上起双向密封作用的橡胶密封圈。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6577---1986液压缸活塞用带支承环密封沟槽型式、尺寸和公差（neqISO6547：1981）3符号
鼓形橡胶密封圈（以下简称为鼓形圈)；S
山形橡胶密封圈（以下简称为山形圈）：液压缸内径：
密封沟槽内径；
密封沟槽轴向长度；
橡胶密封圈外径；
橡胶密封圈截面宽度；
橡胶密封圈根部截面宽度；
橡胶密封圈高度；
D)塑料支承环外径；
塑料支承环截面宽度；
h.形塑料支承环轴向高度；
h.形或J形塑料支承环轴向厚度；h.矩形塑料支承环轴向高度。
4要求
4.1密封结构型式

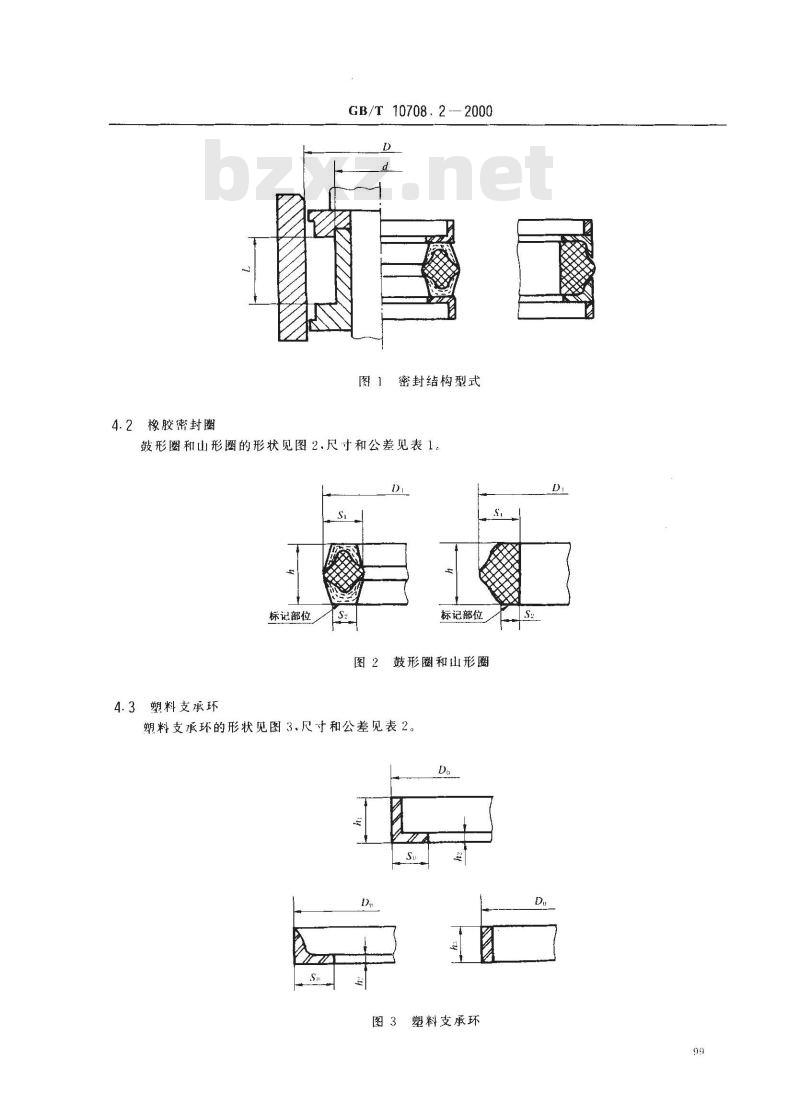

密封结构型式有二种。第1种由个鼓形圈与二个I形支承环组成；第2种由一个山形圈与个J形、个矩形支承环组成。密封结构型式见图1。国家质量技术监督局2000-08~28批准98
2001-03-01实施
4.2橡胶密封圈
GB/T10708.2-—2000
图密封结构型式
鼓形圈和山形圈的形状见图2.尺寸和公差见表1标记部位
4.3塑料支承环
标记部位。
图2鼓形圈和山形圈
塑料支承环的形状见图3.尺寸和公差见表2。D
图3塑料支承环
G/T10708.2---2000

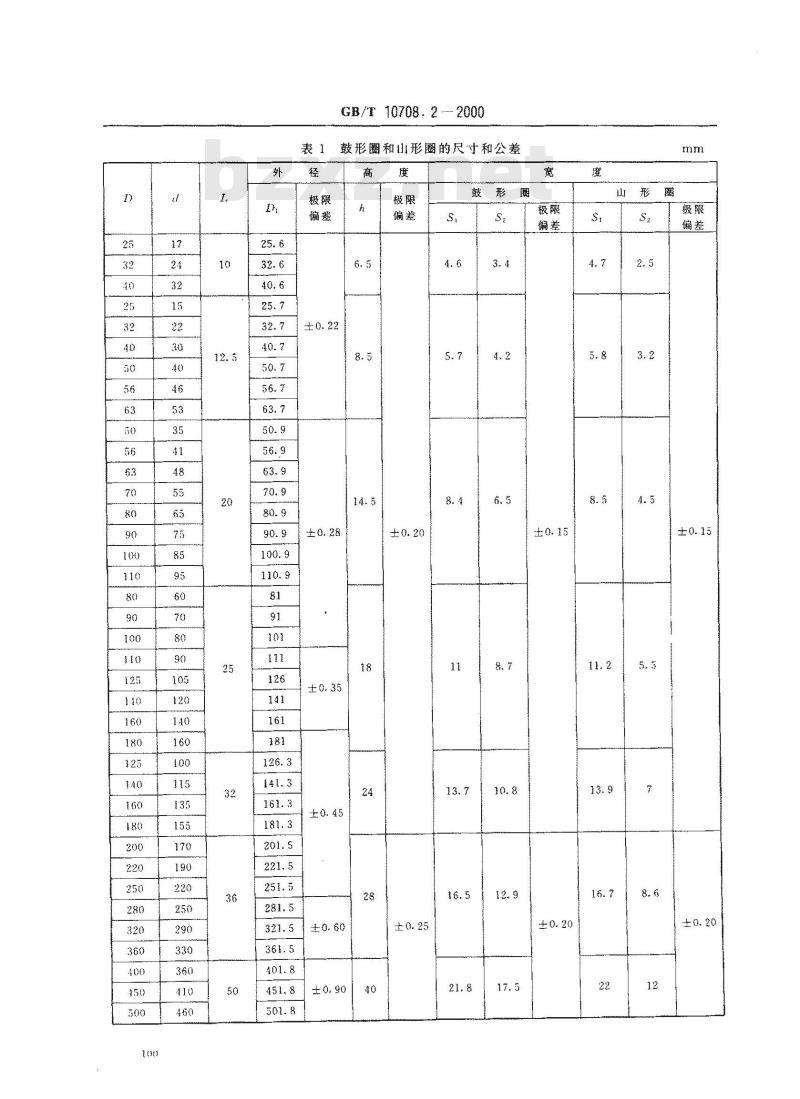

鼓形菌和山形圈的尺寸和公差
鼓形圈
GB/T 10708. 2-- 2000

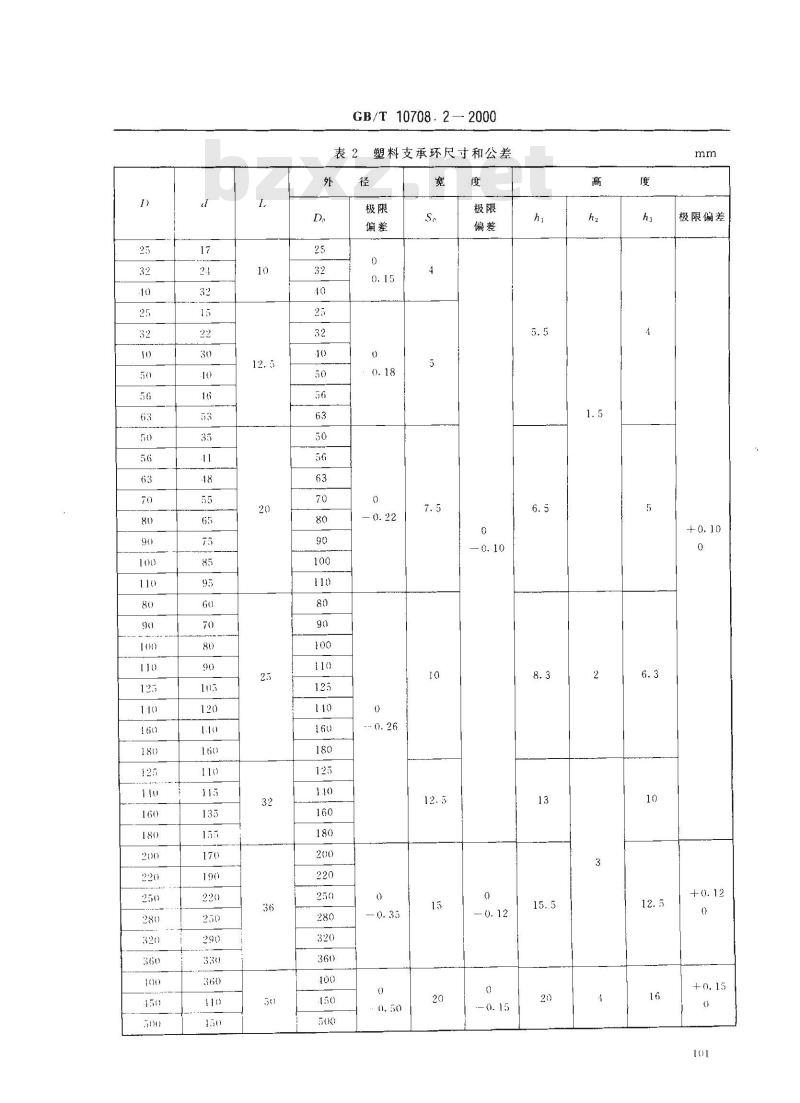

表2塑料支承环尺寸和公差
— 0. 10
— 0. 15
极限偏差
5标记
GB/T10708.2—2000
橡胶密封圈的标记方法以“密封圈代号、DXdXL、制造广代号”表示示例：液压缸内径(D)为100 mm，密封沟槽内径(d)为85mm，密封沟槽轴向长度（L)为20mm的鼓形圈，标记为：
G100 X 85 X 20
GB/T10708.2—2000
（标准的附录）
双向密封橡胶密封圈使用条件
双向密封橡胶密封圈使用条件见表A1。表A1
1双向密封橡胶密封圈使用条件
密封圈结构型式
鼓形橡胶密封圈
山形橡胶密封圈wwW.bzxz.Net
往复运动速度
工作压力范围
0.10～40
