【国家标准(GB)】 石英玻璃热稳定性检验方法

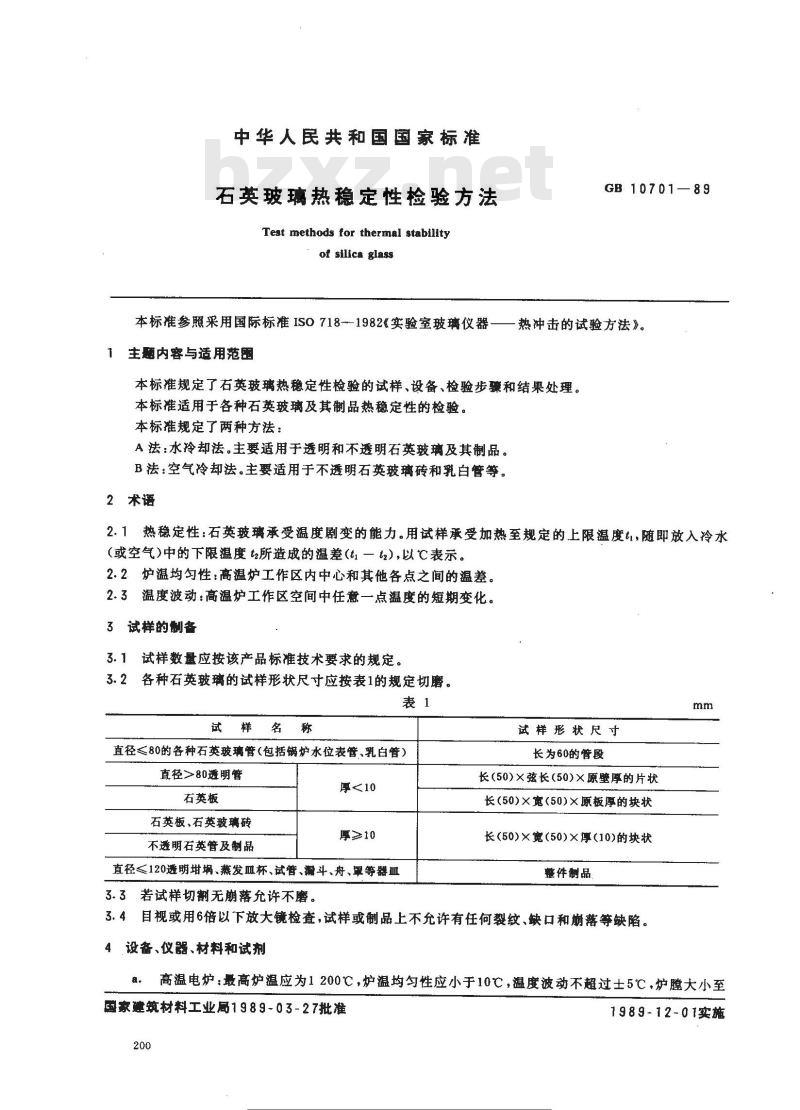

中华人民共和国国家标准
石英玻璃热稳定性检验方法
Test methods for thermal stabilityof silica glassbzxZ.net
本标准参照采用国际标准ISO7181982《实验室玻璃仪器主题内容与适用范围
GB 10701—89
热冲击的试验方法》。
本标准规定了石英玻璃热稳定性检验的试样、设备、检验步骤和结果处理。本标准适用于各种石英玻璃及其制品热稳定性的检验。本标准规定了两种方法：
A法：水冷却法。主要适用于透明和不透明石英玻璃及其制品。B法：空气冷却法。主要适用于不透明石英玻璃砖和乳白管等。2术语
2.1热稳定性：石英玻璃承受温度剧变的能力。用试样承受加热至规定的上限温度，随即放入冷水（或空气）中的下限温度t2所造成的温差（t一t2），以℃表示。2.2炉温均匀性：高温炉工作区内中心和其他各点之间的温差。2.3温度波动高温炉工作区空间中任意一点温度的短期变化。3试样的制备
3.1试样数量应按该产品标准技术要求的规定。3.2各种石英玻璃的试样形状尺寸应按表1的规定切磨。表1
试样名称
直径≤80的各种石英玻璃管（包括锅炉水位表管、乳白管）直径>80透明管
石英板
石英板、石英玻璃砖
不透明石英管及制品
厚<10
厚≥10
直径<120透明、燕发皿杯、试管、凝斗、舟、罩等器血3.3若试样切割无崩落允许不磨。试样形状尺寸
长为60的管段
长（50)×弦长（50)×原壁厚的片状长（50)×宽（50）×原板厚的块状长(50)×宽(50)×厚(10)的块状整件制品
3.4目视或用6倍以下放大镜检查，试样或制品上不允许有任何裂纹、缺口和期落等缺陷。4设备、仪器、材料和试剂
高温电炉：最高炉温应为1200℃，炉温均匀性应小于10℃，温度波动不超过士5℃，炉膛大小至a。
国家建筑材料工业局1989-03-27批准200
标准搜零网
设兴标准行业资料免费下载
1989-12-01实施

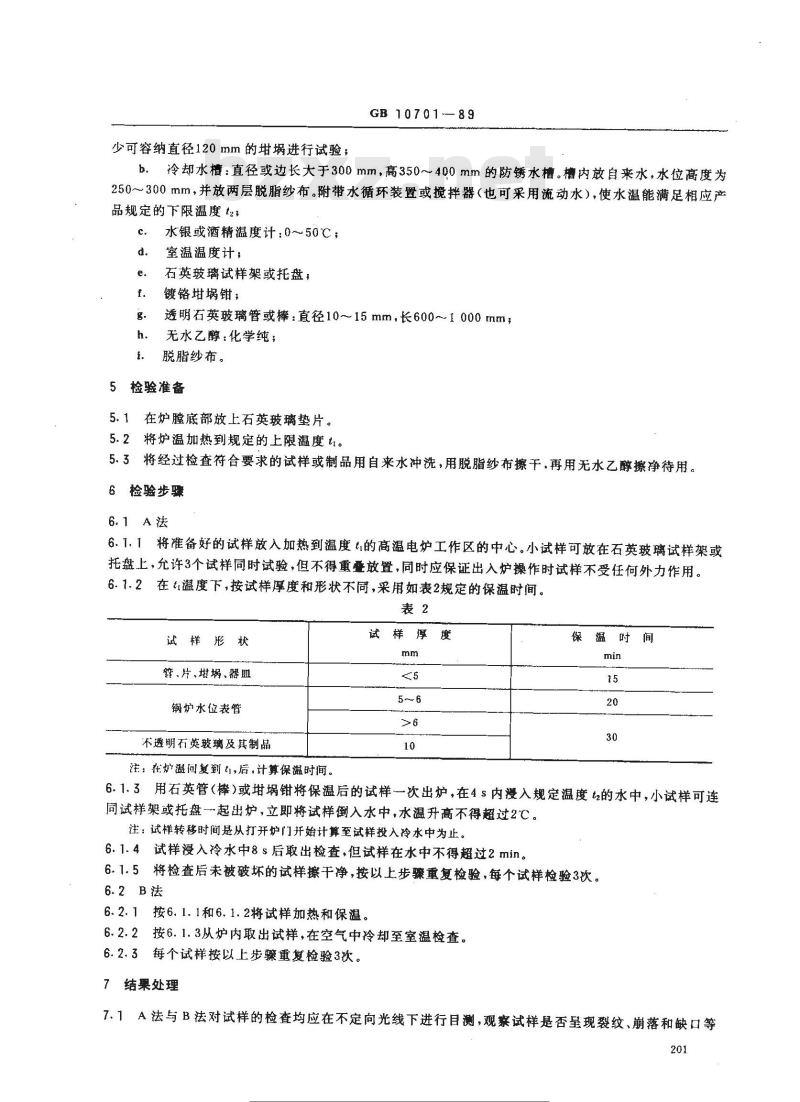

少可容纳直径120mm的埚进行试验；GB10701—89
b.冷却水槽：直径或边长大于300mm，高350～400mm的防锈水槽。槽内放自来水，水位高度为250～300mm，并放两层脱脂纱布。附带水循环装置或搅拌器（也可采用流动水），使水温能满足相应产品规定的下限温度t2;
水银或酒精温度计：0～50℃；
室温温度计，
石英玻璃试样架或托盘；
镀铬埚钳：
透明石英玻璃管或棒：直径10～15mm，长600~1000mm；无水乙醇：化学纯；
脱脂纱布。
5检验准备
在炉膛底部放上石英玻璃垫片。5.2将炉温加热到规定的上限温度t。5.3将经过检查符合要求的试样或制品用自来水冲洗，用脱脂纱布擦干，再用无水乙醇擦净待用。6检验步骤
6.1.1将催备好的试样放入加热到温度的高温电炉工作区的中心。小试样可放在石英玻璃试样架或托盘上，允许3个试样同时试验，但不得重叠放置，同时应保证出入炉操作时试样不受任何外力作用。6.1.2在{温度下，按试样厚度和形状不同，采用如表2规定的保温时间。表2
试样形状
等、片、堆塌、器血
锅炉水位表管
不透明石英玻璃及其制品
注；在炉温间复到t1,后，计算保溢时间。试样厚度
保温时间
6.1.3用石英管（棒)或璃钳将保温后的试样-次出炉，在4s内漫入规定温度t2的水中，小试样可连同试样架或托盘一起出炉，立即将试样倒入水中，水温升高不得超过2℃。注：试样转移时间是从打开炉门开始计算至试样投入冷水中为止。6.1.4试样漫入冷水中8s后取出检查，但试样在水中不得超过2min。6.1.5将检查后未被破坏的试样擦干净，按以上步骤重复检验，每个试样检验3次。6.2B法
6.2.1按6.1.1和6.1.2将试样加热和保温。6.2.2按6.1.3从炉内取出试样，在空气中冷却至室温检查。6.2.3每个试样按以上步骤重复检验3次。7结果处理
7.1A法与B法对试样的检查均应在不定向光线下进行目测，观察试样是否呈现裂纹、崩落和缺口等201
新代授搜网
各不标行业资光料竞费下等
GB 10701—

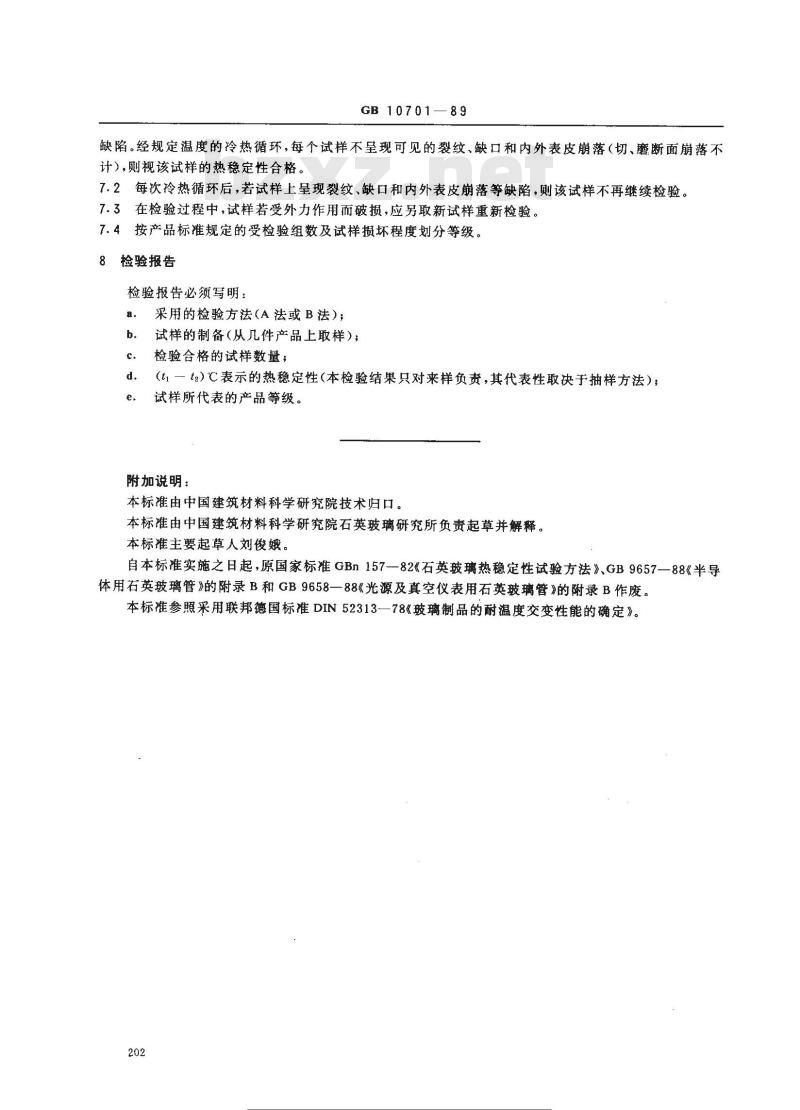

缺陷。经规定温度的冷热循环，每个试样不呈现可见的裂纹、缺口和内外表皮崩落（切、磨断面崩落不计），则视该试样的热稳定性合格。7.2每次冷热循环后，若试样上呈现裂纹、缺口和内外表皮崩落等缺陷，则该试样不再继续检验。7.3在检验过程中，试样若受外力作用而破损，应另取新试样重新检验。7.4按产品标准规定的受检验组数及试样损坏程度划分等级。8检验报告
检验报告必须写明：
采用的检验方法(A法或B法)；
b、试样的制备（从几件产品上取样）；检验合格的试样数量；
d．（t1一t2)℃表示的热稳定性(本检验结果只对来样负责，其代表性取决于抽样方法);e．试样所代表的产品等级。
附加说明：
本标准由中国建筑材料科学研究院技术归口。本标准由中国建筑材料科学研究院石英玻璃研究所负责起草并解释。本标准主要起草人刘俊娥。
自本标准实施之日起，原国家标准GBn157--82《石英玻璃热稳定性试验方法》、GB9657—88《半导体用石英玻璃管》的附录B和GB9658—88《光源及真空仪表用石英玻璃管》的附录B作废。本标准参照采用联邦德国标准DIN52313—78《玻璃制品的耐温度交变性能的确定》。202
标准搜瘦网
各义标准行业资科免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
