【国家标准(GB)】 往复运动橡胶密封圈结构尺寸系列 第3部分：橡胶防尘密封圈

ICS83.140.50
中华人民共和国国家标准
GB/T 10708. 3—2000
往复运动橡胶密封圈结构尺寸系列第3部分：橡胶防尘密封圈
Reciprocating rubber seals-Types,dimensions and tolerances-Part3:Rubber dustseals
2000-08-28发布
2001-03-01实施
国家质量技术蓝督局发布
GB/T10708.3—2000

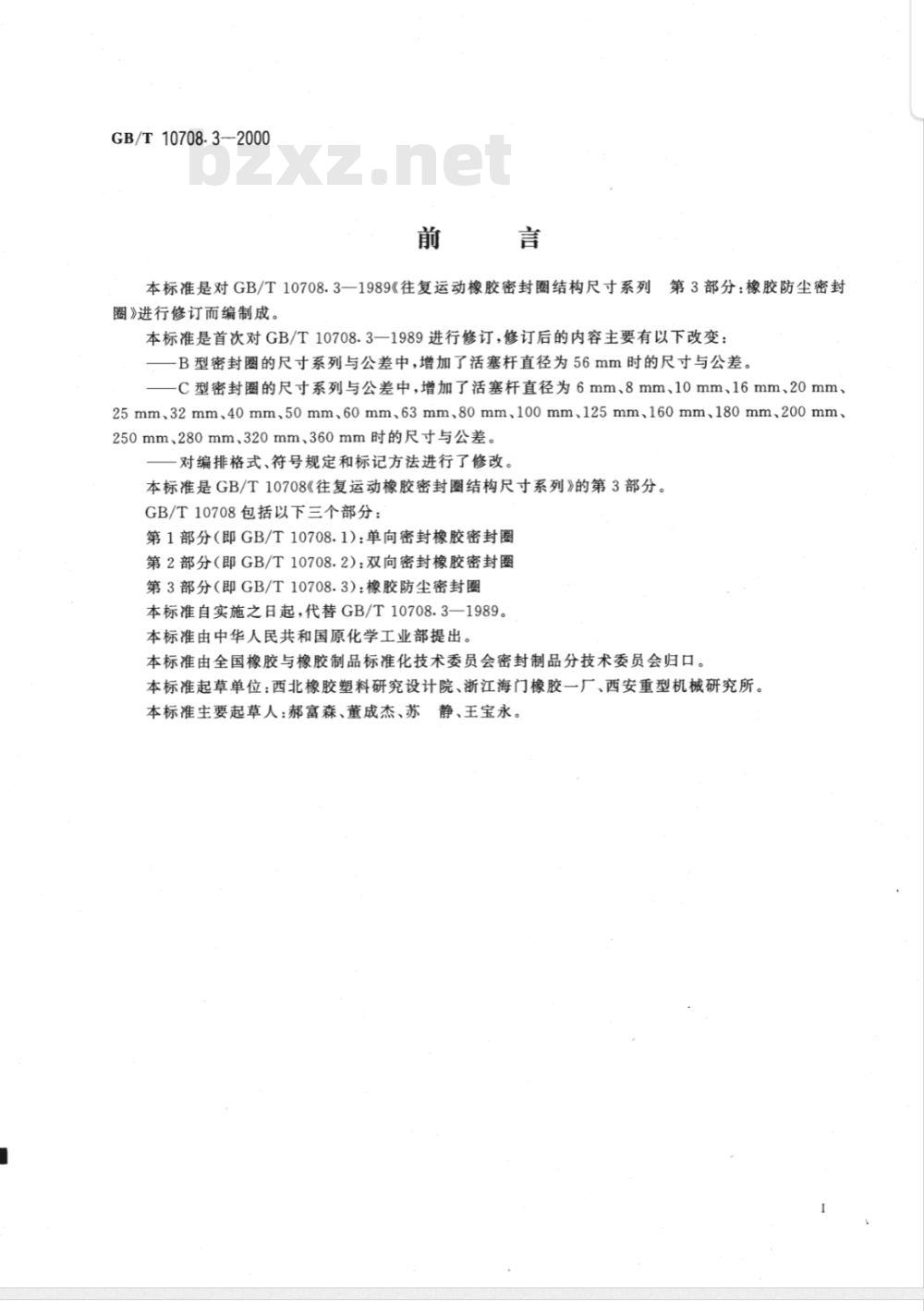

本标准是对GB/T10708.3一1989《往复运动橡胶密封圈结构尺寸系列第3部分：橡胶防尘密封圈》进行修订而编制成。
本标准是首次对GB/T10708.3一1989进行修订，修订后的内容主要有以下改变：B型密封圈的尺寸系列与公差中，增加了活塞杆直径为56mm时的尺寸与公差。C型密封圈的尺寸系列与公差中，增加了活塞杆直径为6mm、8mm、10mm、16mm、20mm、25mm、32mm、40mm、50mm、60mm、63mm、80mm、100mm125mm、160mm、180mm、200mm、250mm、280mm、320mm、360mm时的尺寸与公差。对编排格式、符号规定和标记方法进行了修改。本标准是GB/T10708《往复运动橡胶密封圈结构尺寸系列》的第3部分。GB/T10708包括以下三个部分：
第1部分（即GB/T10708.1)：单向密封橡胶密封圈第2部分（即GB/T10708.2：双向密封橡胶密封圈第3部分（即GB/T10708.3）：橡胶防尘密封圈本标准自实施之日起，代替GB/T10708.3一1989。本标准由中华人民共和国原化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会归口。本标准起草单位：西北橡胶塑料研究设计院、浙江海门橡胶一厂、西安重型机械研究所。本标准主要起草人：郝富森、董成杰、苏静、王宝永。中华人民共和国国家标准
往复运动橡胶密封圈结构尺寸系列第3部分：橡胶防尘密封圈
Reciprocatingrubberseals-Types,dimensionsandtolerancesPart3:Rubberdustseals

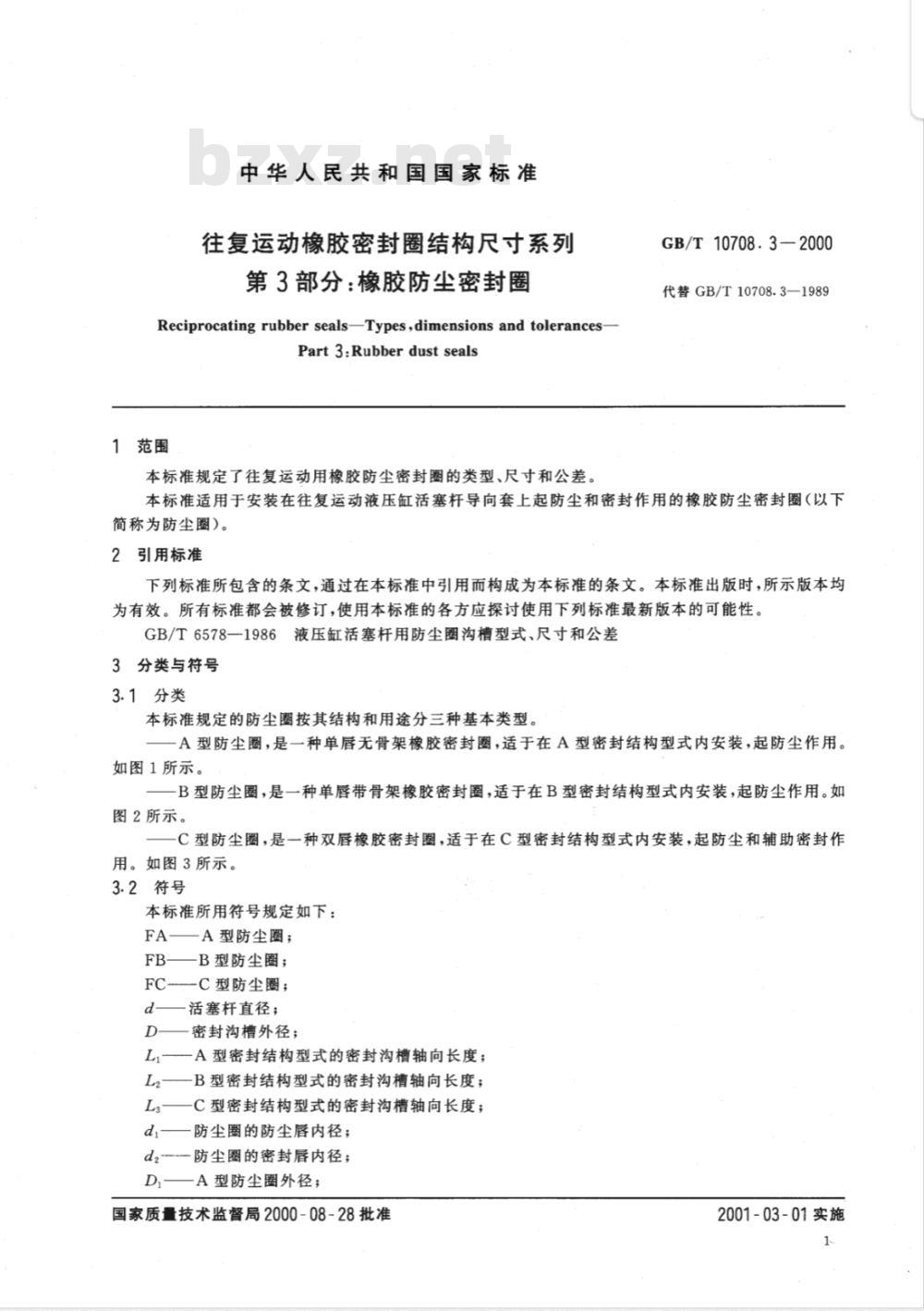

1范围
本标准规定了往复运动用橡胶防尘密封圈的类型、尺寸和公差。GB/T10708.3—2000
代替GB/T10708.3—1989
本标准适用于安装在往复运动液压缸活塞杆导向套上起防尘和密封作用的橡胶防尘密封圈（以下简称为防尘圈)。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6578一1986液压缸活塞杆用防尘圈沟槽型式、尺寸和公差3分类与符号
3.1分类
本标准规定的防尘圈按其结构和用途分三种基本类型。A型防尘圈，是一种单唇无骨架橡胶密封圈，适于在A型密封结构型式内安装，起防尘作用。如图1所示。
-B型防尘圈，是一种单唇带骨架橡胶密封圈，适于在B型密封结构型式内安装，起防尘作用。如图2所示。
C型防尘圈：是一种双唇橡胶密封圈，适于在C型密封结构型式内安装.起防尘和辅助密封作用。如图3所示。
3.2符号
本标准所用符号规定如下：
A型防尘圈；免费标准bzxz.net
B型防尘圈；
FCC型防尘圈；
活塞杆直径；
密封沟槽外径；
A型密封结构型式的密封沟槽轴向长度；B型密封结构型式的密封沟槽轴向长度；C型密封结构型式的密封沟槽轴向长度；防尘圈的防尘唇内径；
防尘圈的密封唇内径；
A型防尘圈外径：
国家质量技术监督局2000-08-28批准2001-03-01实施
一B型防尘圈外径；
一C型防尘圈外径；
S,—A型防尘圈根部径向宽度；
S2B型防尘圈根部径向宽度；
GB/T10708.3—2000
S3—C型防尘圈密封唇部径向宽度；hi——A型防尘圈根部高度；
4＇要求
B型防尘圈根部高度；
C型防尘圈根部高度。
4.1A型防尘圈的形状如图1所示，尺寸和公差应符合表1的规定。4.2B型防尘圈的形状如图2所示，尺寸和公差应符合表2的规定。4.3C型防尘圈的形状如图3所示，尺寸和公差应符合表3的规定。标记部位

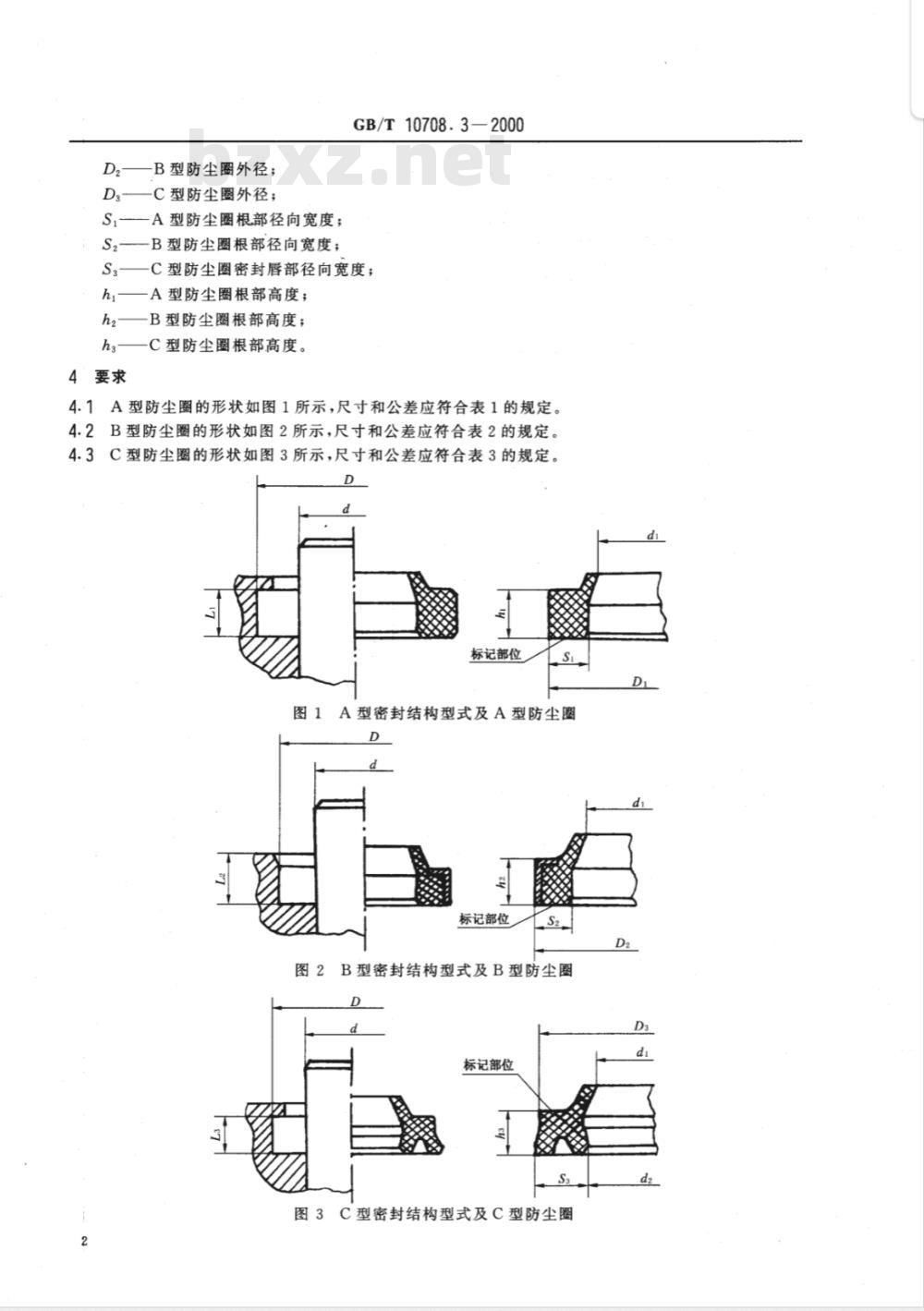

图1A型密封结构型式及A型防尘圈标记部位
图2B型密封结构型式及B型防尘圈标记部位
图3C型密封结构型式及C型防尘圈2
GB/T10708.3—2000

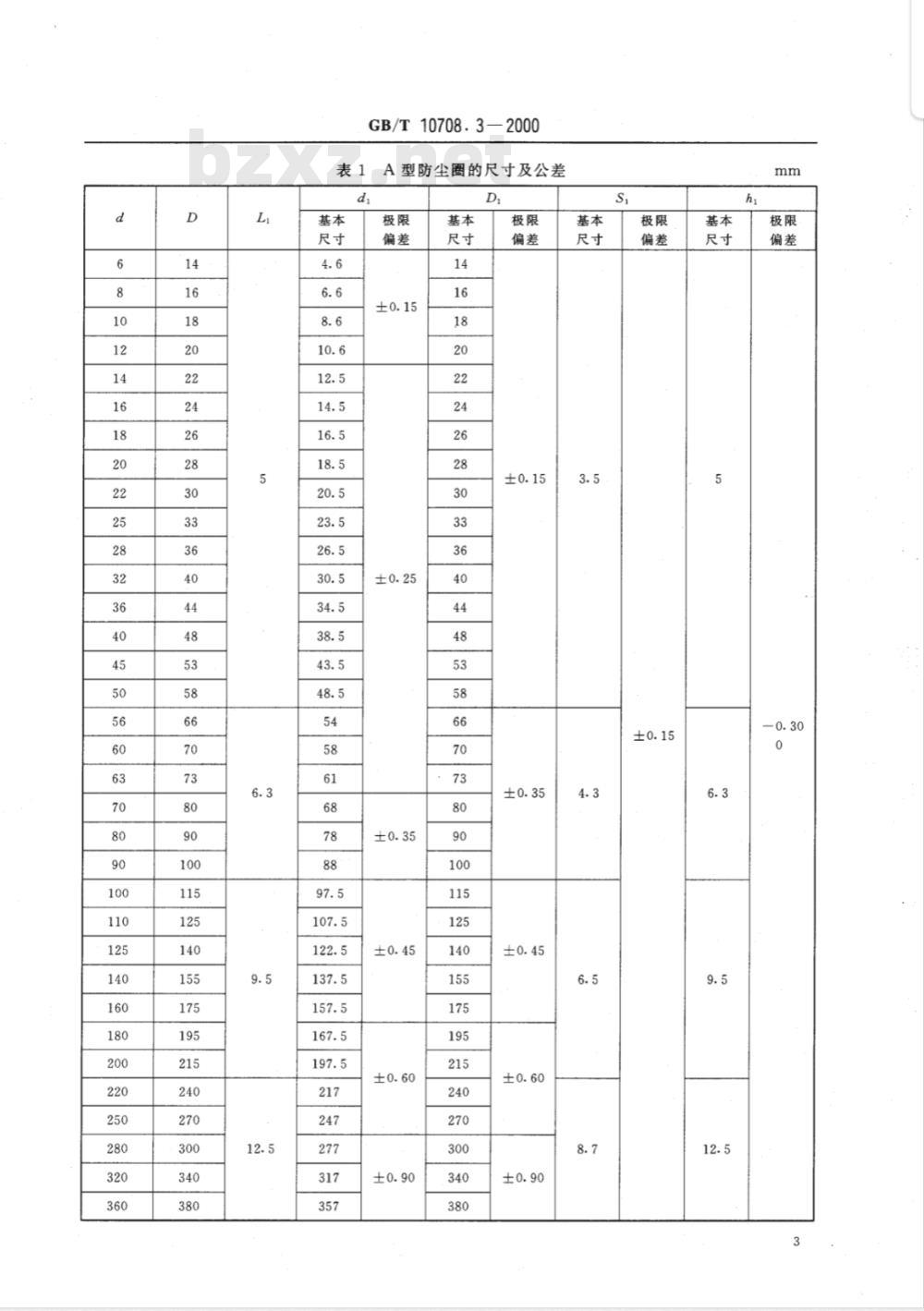

表1A型防尘圈的尺寸及公差
GB/T10708.3—2000
表2B型防尘圈的尺寸及公差
GB/T10708.32000
表3C型防尘圈的尺寸及公差
di和dz
极限偏差
GB/T10708.3-2000
标记方式以“防尘圈类型符号、dXDXL(L2、Ls)、制造厂代号”表示。示例：活塞杆直径（d)为100mm，密封沟槽外径(D)为115mm，A型密封沟槽轴向长度（L）为9.5mm的A型防尘圈，标记为：FA100X115X9.5xx
中华人民共和国
国家标准
往复运动橡胶密封圈结构尺寸系列第3部分：橡胶防尘密封圈
GB/T10708.3—2000
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数13千字2001年1月第一版2001年1月第一次印刷印数1-1500
书号：155066·1-17206定价8.00元*
标目430—32
0008020
