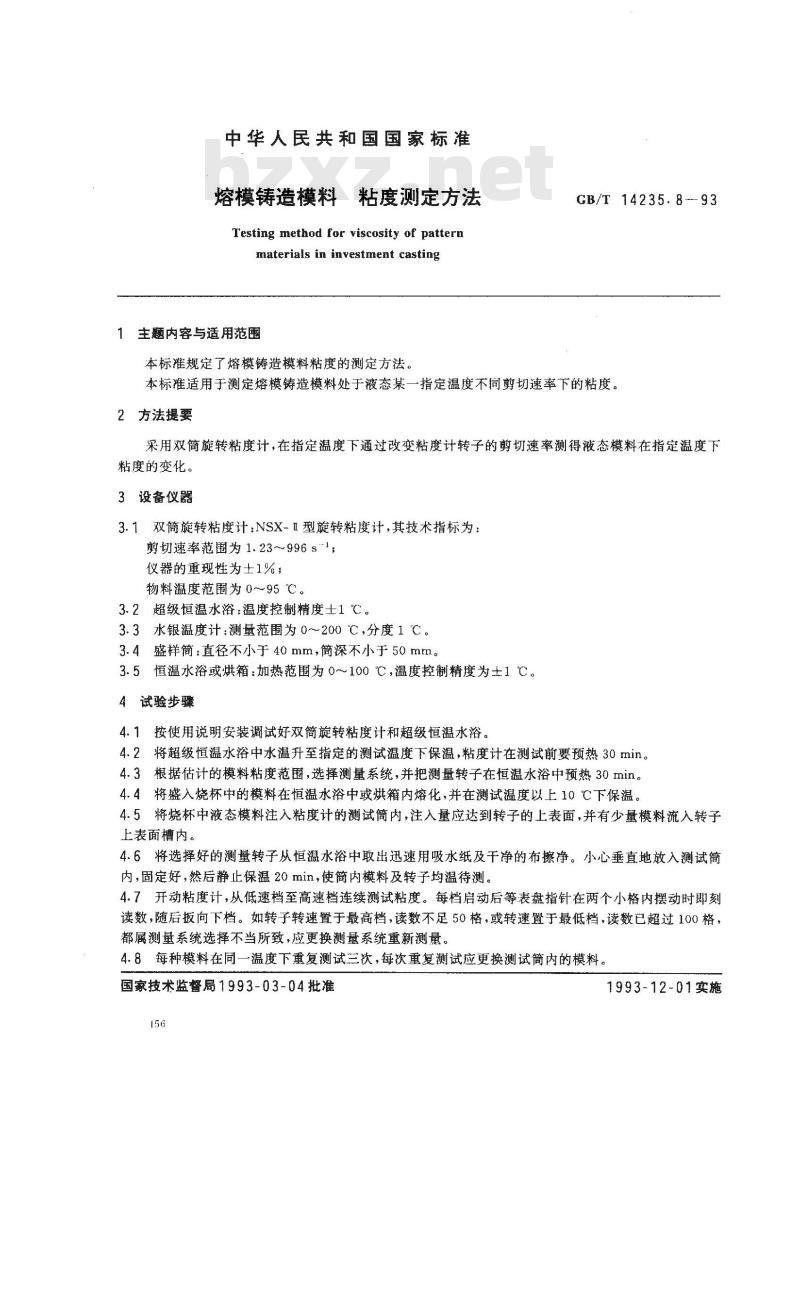

中华人民共和国国家标准
熔模铸造模料
粘度测定方法
Testing method for viscosity of patternmaterials in investment casting1主题内容与适用范围Www.bzxZ.net
本标准规定了熔模铸造模料粘度的测定方法。GB/T 14235.8--93
本标准适用于测定熔模铸造模料处于液态某一指定温度不同剪切速率下的粘度。2方法提要
采用双筒旋转粘度计，在指定温度下通过改变粘度计转子的剪切速率测得液态模料在指定温度下粘度的变化。
3设备仪器
3.1双筒旋转粘度计：NSX-Ⅱ型旋转粘度计，其技术指标为：剪切速率范围为1.23～996s；
仪器的重现性为士1%；
物料温度范围为0~～95℃。
3.2超级恒温水浴：温度控制精度士1.℃。3.3水银温度计：测量范围为0～200℃，分度1℃。3.4盛样筒：直径不小于40mm，筒深不小于50mm。3.5恒温水浴或烘箱：加热范围为0～100℃，温度控制精度为士1℃。4试验步骤
4.1按使用说明安装调试好双简旋转粘度计和超级恒温水浴。4.2将超级恒温水浴中水温升至指定的测试温度下保温，粘度计在测试前要预热30min。4.3根据估计的模料粘度范围，选择测量系统，并把测量转子在恒温水浴中预热30min。4.4将盛入烧杯中的模料在恒温水浴中或烘箱内熔化，并在测试温度以上10℃下保温。4.5将烧杯中液态模料注入粘度计的测试筒内，注入量应达到转子的上表面，并有少量模料流入转子上表面槽内。
4.6将选择好的测量转子从恒温水浴中取出迅速用吸水纸及干净的布擦净。小心垂直地放入测试简内，固定好，然后静止保温20min，使筒内模料及转子均温待测。4.7开动粘度计，从低速档至高速档连续测试粘度。每档启动后等表盘指针在两个小格内摆动时即刻读数，随后扳向下档。如转子转速置于最高档，读数不足50格，或转速置于最低档，读数已超过100格，都属测量系统选择不当所致，应更换测量系统重新测量。4.8每种模料在同一温度下重复测试三次，每次重复测试应更换测试筒内的模料。国家技术监督局1993-03-04批准156
1993-12-01实施

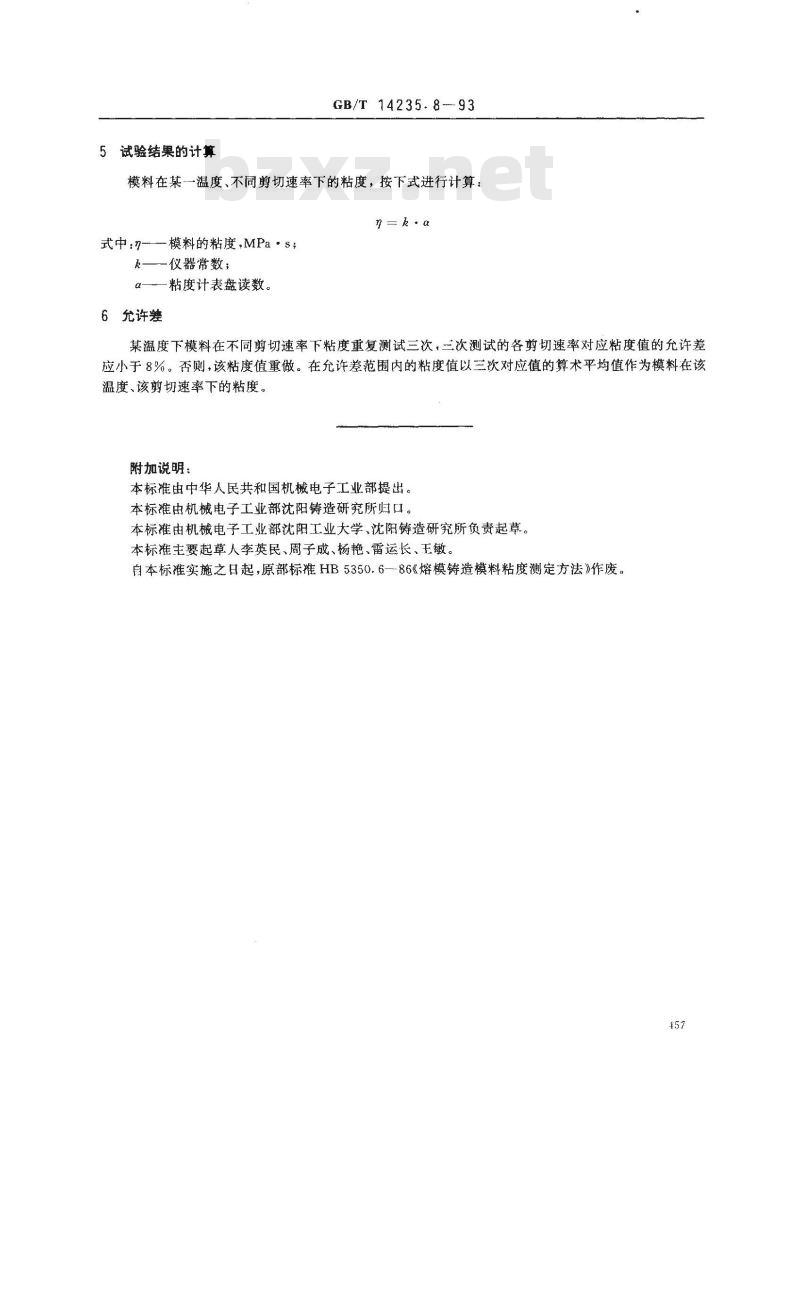

5试验结果的计算
GB/T14235.8-93
模料在某温度、不同剪切速率下的粘度，按下式进行计算：n=k·α
式中：n-—模料的粘度,MPa·s；灵——仪器常数；
粘度计表盘读数。
6充许差
某温度下模料在不同剪切速率下粘度重复测试三次，二次测试的各剪切速率对应粘度值的允许差应小于8%。否则，该粘度值重做。在允许差范围内的粘度值以三次对应值的算术平均值作为模料在该温度、该剪切速率下的粘度。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部沈阳铸造研究所归口。本标准由机械电子工业部沈阳工业大学、沈阳铸造研究所负责起草，本标准主要起草人李英民、周子成、杨艳、雷运长、王敏。自本标准实施之日起，原部标准HB5350.6--86《熔模铸造模料粘度测定方法》作废。457
