本标准规定了电缆载波通信系统中载波设备基频的基本技术要求。本标准适用于电缆载波和微波通信系统载供设备技术条件的编制。本标准适用于60路以上载波系统。 GB/T 14239-1993 载波系统载供基频基本技术要求 GB/T14239-1993

标准内容

部分标准内容：

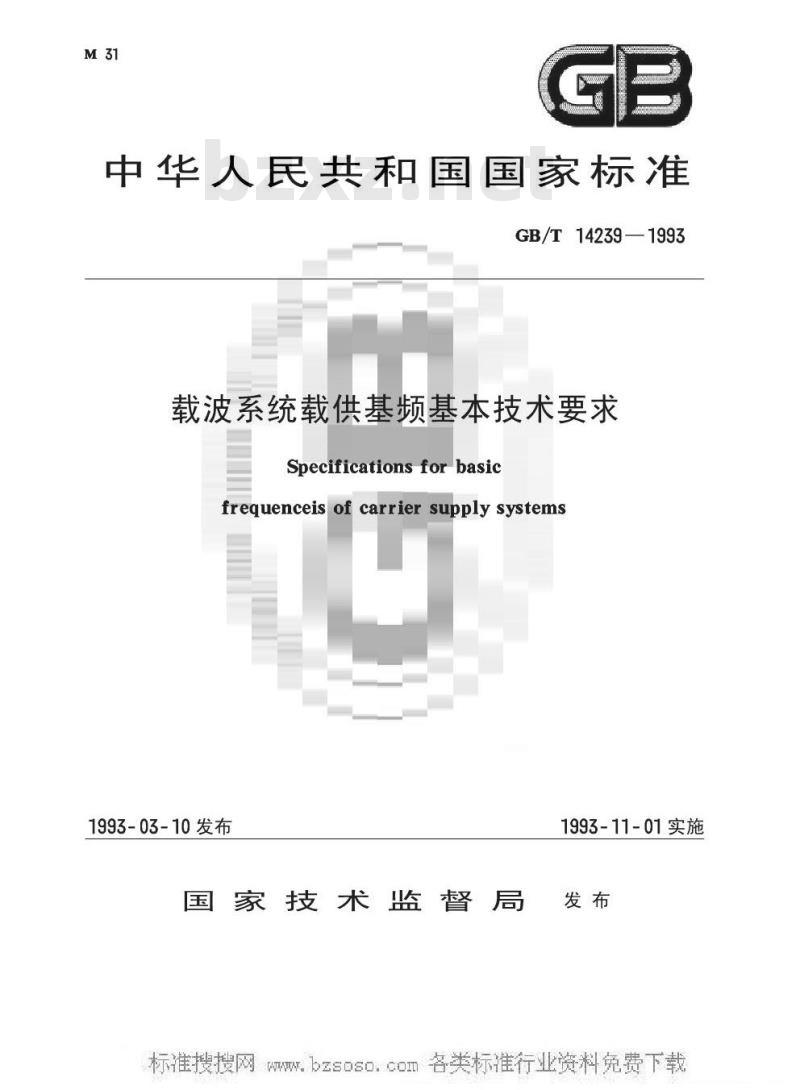

中华人民共和国国家标准
GB/T14239—1993下载标准就来标准下载网
载波系统载供基频基本技术要求Specificationsforbasic
frequenceisof carrier supply systems1993-03-10发布
1993-11-01实施
国家技术监督局发布
W中华人民共和国国家标准

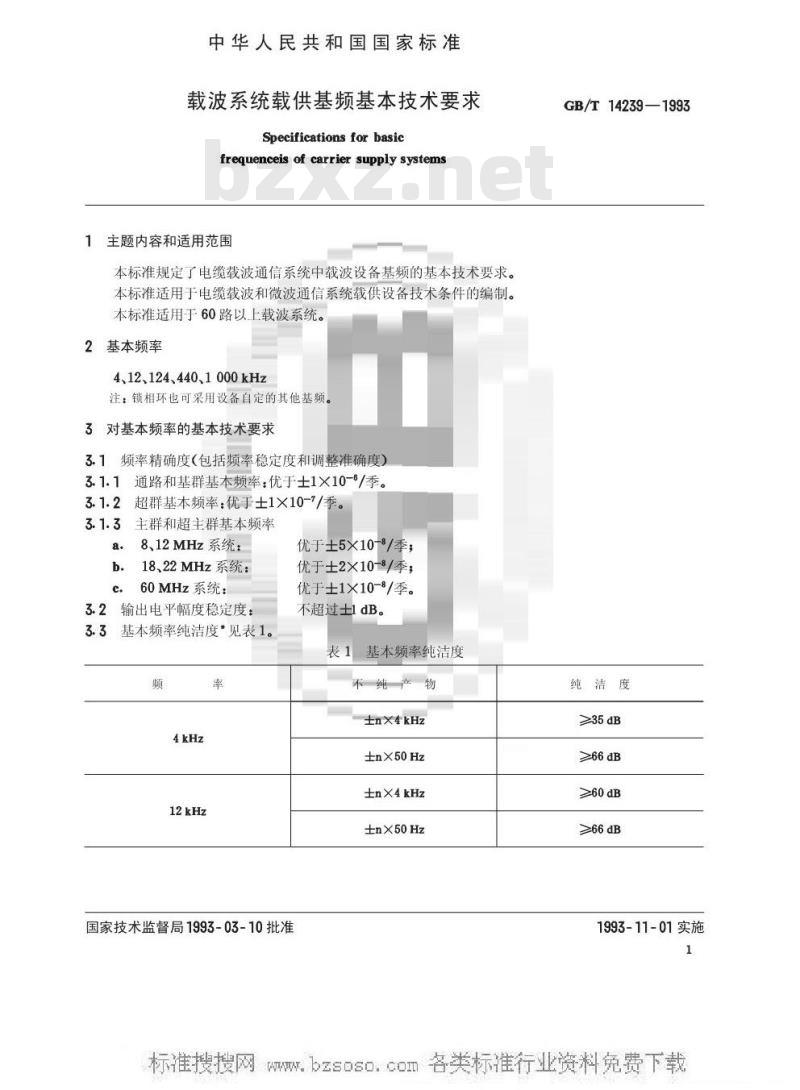

载波系统载供基频基本技术要求Specifications for basic
frequenceis of carrier supply systems1主题内容和适用范围
本标准规定了电缆载波通信系统中载波设备基频的基本技术要求。本标准适用于电缆载波和微波通信系统载供设备技术条件的编制。本标准适用于60路以上载波系统。2基本频率
4、12、124、440、1000kHz
注：锁相环也可采用设备自定的其他基频。3对基本频率的基本技术要求
3.1频率精确度（包括频率稳定度和调整准确度）3.1.1通路和基群基本频率：优于土1×10-/季。超群基本频率：优于土1×10-7/季。3.1.2
主群和超主群基本频率
8、12MHz系统：
18、22MHz系统：
60MHz系统：
输出电平幅度稳定度：
3.3基本频率纯洁度*见表1。
国家技术监督局1993-03-10批准优于士5×10-8/季；
优于±2×10-8/季
优于±1×10-8/季。
不超过士1dB。
表1基本频率纯洁度
不纯严物
±nX4kHz
n×50Hz
士nX4kHz
±n×50Hz
GB/T14239—1993
纯洁度
≥66dB
≥66dB
1993-11-01实施
W.频
124kHz
440kHz
1000kHz
GB/T14239—1993

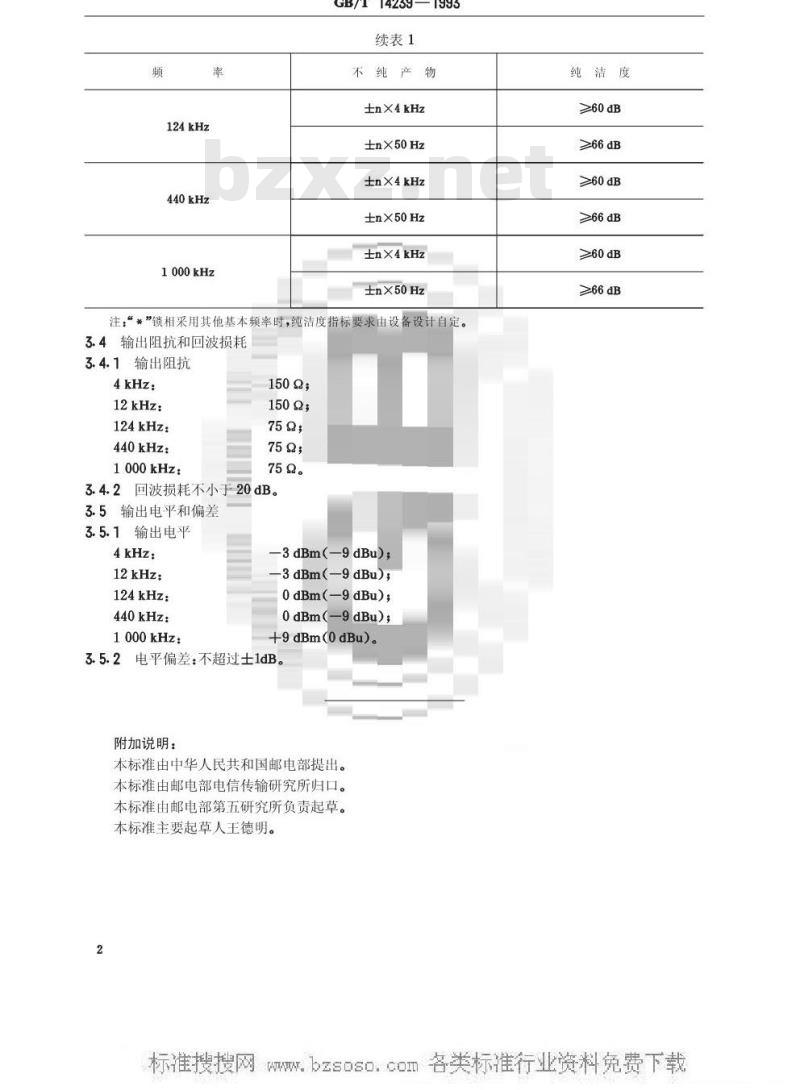

续表1
不纯产物
±n×4kHz
±n×50Hz
士n×4kHz
±n×50Hz
±nX4kHz
±n×50Hz
注：“*”锁相采用其他基本频率时，纯洁度指标要求由设备设计自定。3.4输出阻抗和回波损耗
3.4.1输出阻抗
12kHz：
124kHz：
440kHz：
1000kHz:
752。
3.4.2回波损耗不小于20dB。
3.5输出电平和偏差
3.5.1输出电平
12kHz：
124kHz：
440kHz:
1000kHz:
-3dBm（-9dBu）；
-3dBm(-9dBu)
0dBm(-9dBu)；
0dBm(—9dBu)；
+9dBm(0dBu)。
电平偏差：不超过士1dB。
附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部第五研究所负责起草。本标准主要起草人王德明。
纯洁度
≥60dB
≥66dB
≥>60dB
≥66dB
W.
