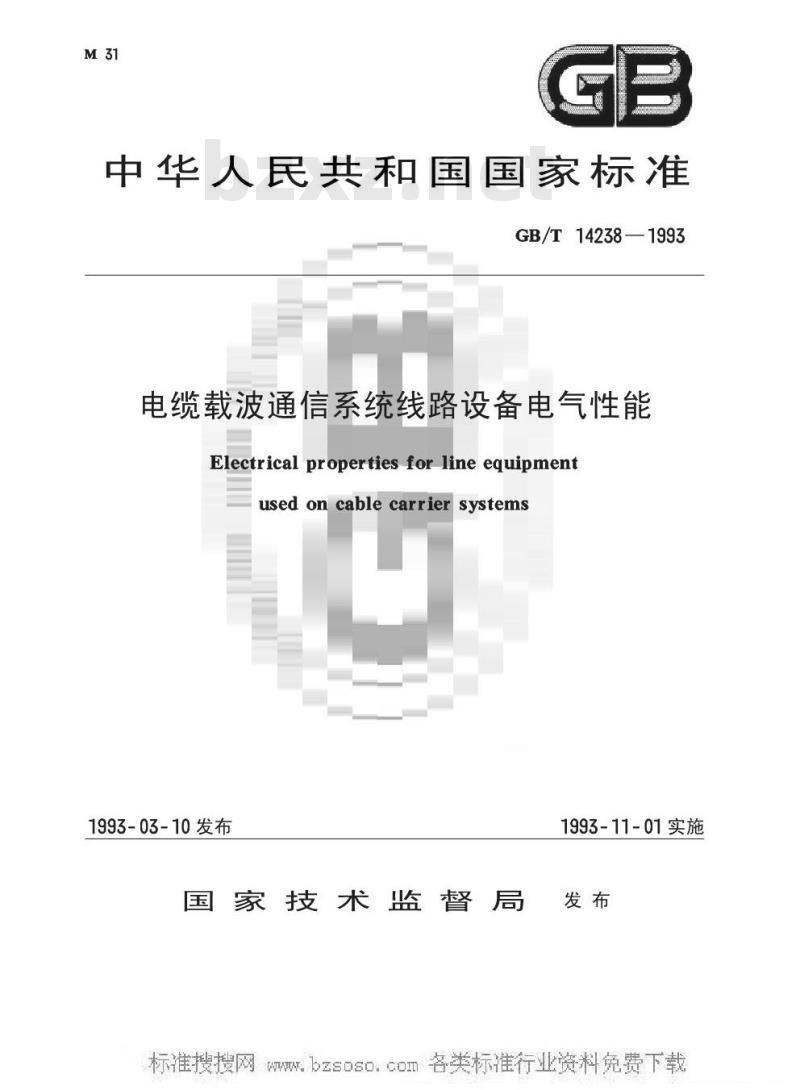

中华人民共和国国家标准
GB/T14238—1993
电缆载波通信系统线路设备电气性能Electrical properties for line eguipmentusedoncablecarriersystems
1993-03-10发布
1993-11-01实施
国家技术监督局发布
W中华人民共和国国家标准

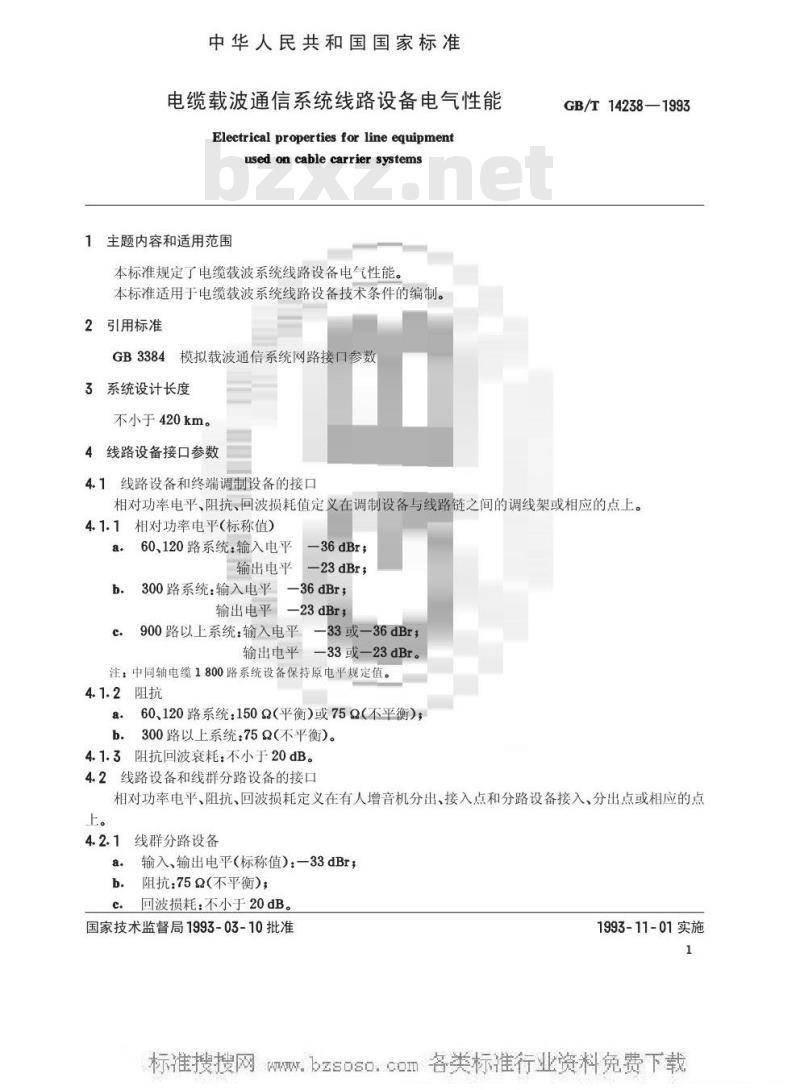

电缆载波通信系统线路设备电气性能Electrical properties for line equipmentused on cable carrier systems1主题内容和适用范围
本标准规定了电缆载波系统线路设备电气性能。本标准适用于电缆载波系统线路设备技术条件的编制。2引用标准
GB3384模拟载波通信系统网路接口参数3系统设计长度
不小于420km。
线路设备接口参数
4.1线路设备和终端调制设备的接口GB/T14238—1993
相对功率电平、阻抗、回波损耗值定义在调制设备与线路链之间的调线架或相应的点上。4.1.1相对功率电平(标称值)
60、120路系统：输入电平
输出电平
b.300路系统：输入电平
输出电平
-36dBr;下载标准就来标准下载网
-23dBr；
-36dBr;
—23dBr；
900路以上系统：输入电平
输出电平
33或—-36dBr
—33或—23dBr。
注：中同轴电缆1800路系统设备保持原电平规定值。4.1.2阻抗
60、120路系统：150（平衡）或75Q（不平衡）；a.
300路以上系统：752（不平衡）。b.
4.1.3阻抗回波衰耗：不小于20dB。4.2线路设备和线群分路设备的接口相对功率电平、阻抗、回波损耗定义在有人增音机分出、接入点和分路设备接入、分出点或相应的点上。
4.2.1线群分路设备
a。输入、输出电平（标称值)：一33dBr；b。阻抗：752(不平衡）；
回波损耗：不小于20dB。
国家技术监督局1993-03-10批准1993-11-01实施

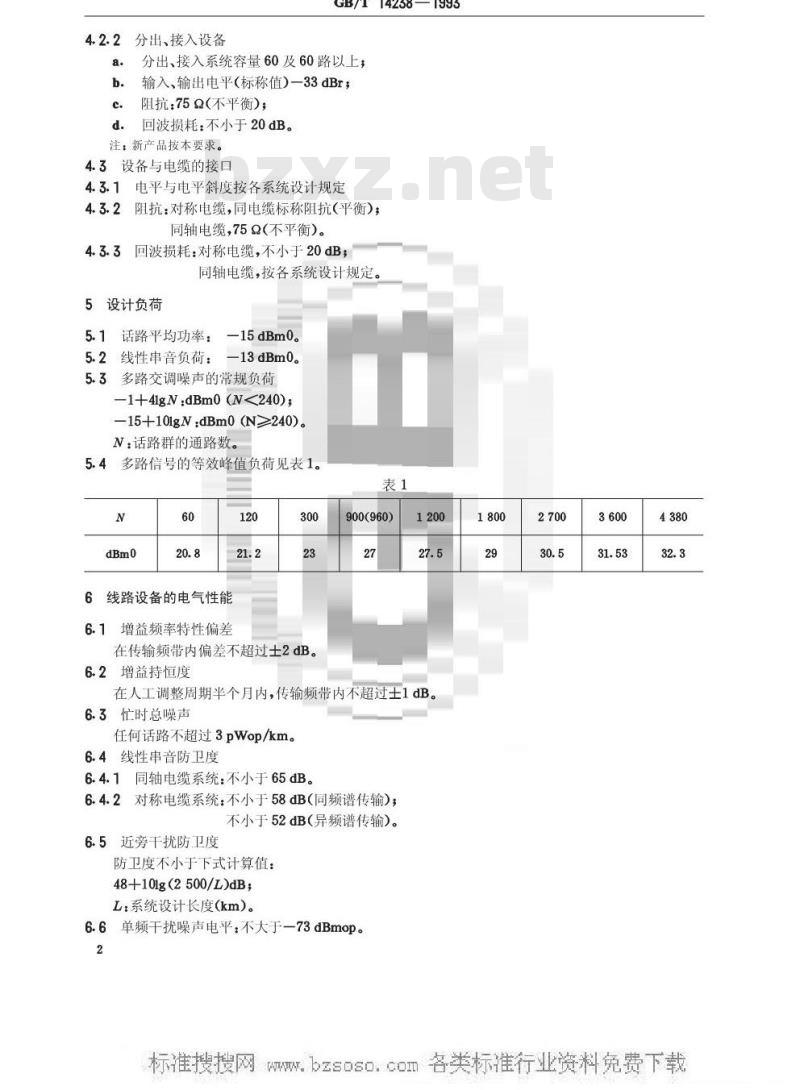

W.bzsoso，cOn4.2.2分出、接入设备
GB/T14238—1993
分出、接入系统容量60及60路以上输入、输出电平（标称值)-33dBr；b.
阻抗：752（不平衡）；
回波损耗：不小于20dB。
注：新产品按本要求。
4.3设备与电缆的接口
4.3.1电平与电平斜度按各系统设计规定4.3.2阻抗：对称电缆，同电缆标称阻抗（平衡）：同轴电缆，75Q（不平衡）。
4.3.3回波损耗：对称电缆，不小于20dB；同轴电缆，按各系统设计规定。5设计负荷
5.1话路平均功率：一15dBm0。
5.2线性串音负荷：
=13dBm0
5.3多路交调噪声的常规负荷
—1+4lgN：dBm0（N<240)；
—15+101gN：dBm0(N≥240)。
N：话路群的通路数。
5.4多路信号的等效峰值负荷见表1。表1
线路设备的电气性能
6.1增益频率特性偏差
在传输频带内偏差不超过士2dB。6.2增益持恒度
900(960)
在人工调整周期半个月内，传输频带内不超过士1dB。6.3忙时总噪声
任何话路不超过3pWop/km。
6.4线性串音防卫度
6.4.1同轴电缆系统：不小于65dB。6.4.2对称电缆系统：不小于58dB（同频谱传输)；不小于52dB（异频谱传输）。
6.5近旁干扰防卫度
防卫度不小于下式计算值：
48+101g(2500/L)dB；
L：系统设计长度(km)。
6.6单频干扰噪声电平：不大于一73dBmop。2
W.7线路调节导频
7.1导频频率及频率精确度见表2。系统容量
对称60
对称120
对称900
小同轴300
小同轴900
小同轴3600
中同轴1800
中同轴4380
GB/T14238—1993
线路导频
16、112、248
17500、18480
308、4287、12435
308、4287、8500
800、13000、21750
注：新系统的导频频率由系统设计安排。7.2导频发送电平
7.2.1额定电平：同轴电缆系统一10dBm0对称电缆系统一15dBmo。
7.2.2初始调整偏差：不超过士0.1dB。7.2.3随时间变化：在调整周期一个月内不超过士0.3dB。7.3对导频的保护与阻塞
频率精确度
优于士1Hz/季
优于士1Hz/季
优于士3Hz/季
优于±1×10-5/季
优于±1×10-5/季
优于±1×10-5/季
优于±1×10-5/季
优于±1×10-5/季
优于±1×10-5/季
优于±1×10-5/季
相邻线路调节段，导频相同时，在线路调节段末端应阻塞导频，以便使它们的电平比其他段上所用的导频低40dB，建议在线路链始、末端各设置20dB的带阻滤波器。7.4导频纯洁度
导频的不纯产物落入传输频带内时，对称电缆系统不小于60dB，同轴电缆系统不小于65dB，不落入传输频带内时，不小于30dB。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部第五研究所负责起草。本标准主要起草人李善兴、钱福先、王玉珍。3
