【国家标准(GB)】 水质 六种特定多环芳烃的测定 高效液相色谱法

1适用范围

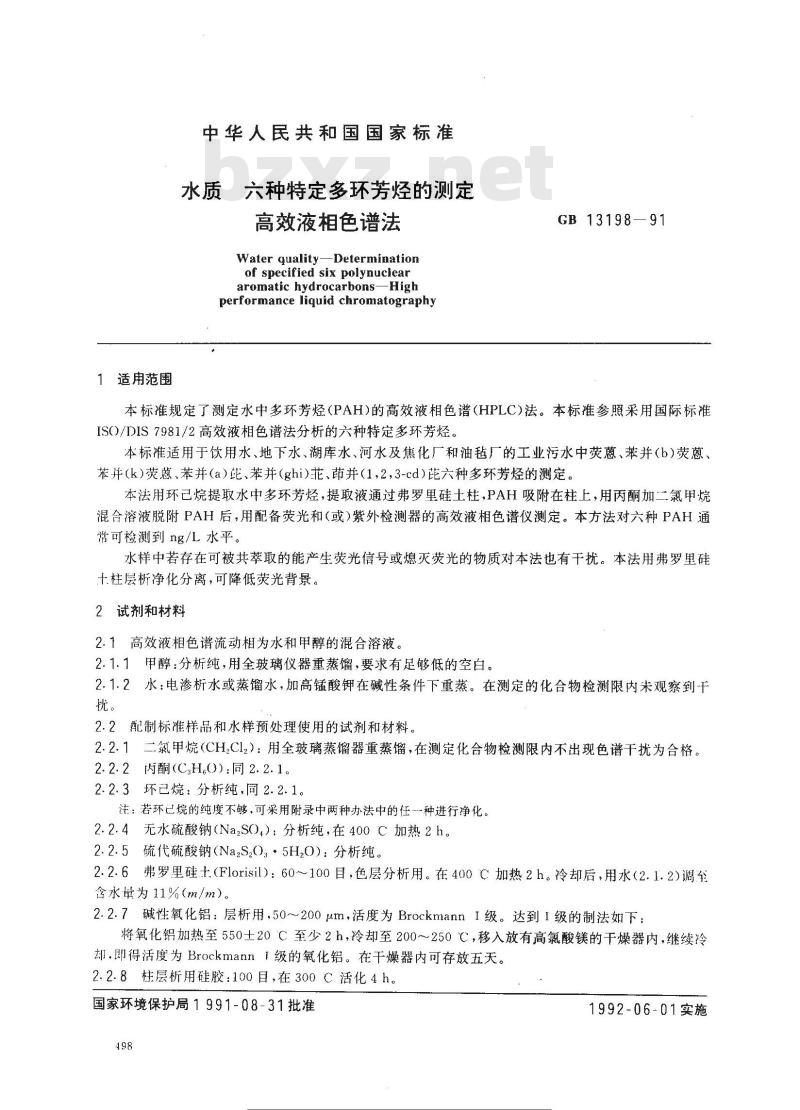

中华人民共和国国家标准
六种特定多环芳烃的测定
高效液相色谱法
Water quality-Determination
of specified six polynucleararomatic hydrocarbons-High
performance liquid chromatographyGB13198-
3—91
本标准规定了测定水中多环芳烃(PAH)的高效液相色谱(HPLC)法。本标准参照采用国际标准IS0/DIS7981/2高效液相色谱法分析的六种特定多环芳烃。本标准适用于饮用水、地下水、湖库水、河水及焦化厂和油毡厂的工业污水中荧葱、苯并（b)荧葱、苯并(k）荧葱、苯并（a）、苯并（ghi)花、节并（1,2,3-cd)六种多环芳烃的测定。本法用环已烷提取水中多环芳烃，提取液通过弗罗里硅土柱，PAH吸附在柱上，用丙酮加二氯甲烷混合溶液脱附PAH后，用配备荧光和（或）紫外检测器的高效液相色谱仪测定。本方法对六种PAH通常可检测到ng/L水平。
水样中若存在可被共萃取的能产生荧光信号或熄灭荧光的物质对本法也有干扰。本法用弗罗里硅十柱层析净化分离，可降低荧光背景，2试剂和材料
2.1高效液相色谱流动相为水和甲醇的混合溶液。2.1.1甲醇：分析纯，用全玻璃仪器重蒸馏，要求有足够低的空白。2.1.2水：电渗析水或蒸馏水，加高锰酸钾在碱性条件下重蒸。在测定的化合物检测限内未观察到干扰。
2.2配制标准样品和水样预处理使用的试剂和材料。二氮甲烷（CH,C12）：用全玻璃蒸馏器重蒸馏，在测定化合物检测限内不出现色谱干扰为合格。2.2.1
2.2.2芮酮(C.H.0):同2.2.1。
2.2.3坏已烷：分析纯，同2.2.1。注：若环已烷的纯度不够，可采用附录中两种办法中的任种进行净化。2.2.4无水硫酸钠（Na,SO,)：分析纯，在400C加热2h。2.2.5硫代硫酸钠（Na2S2O：·5H2O)：分析纯。2.2.6弗罗里硅士（Florisil）：60100目，色层分析用。在400℃加热2h。冷却后，用水（2.1.2）调至含水量为11%（m/m）。
2.2.7碱性氧化铝：层析用，50~～200μm，活度为BrockmannI级。达到I级的制法如下：将氧化铝加热至550士20℃至少2h，冷却至200～~250℃，移入放有高氯酸镁的干燥器内，继续冷却，即得活度为Brockmann级的氧化铝。在干燥器内可存放五天。2.2.8柱层析用硅胶：100目，在300℃活化4h。国家环境保护局1991-08-31批准498
正活装
1992-06-01实施

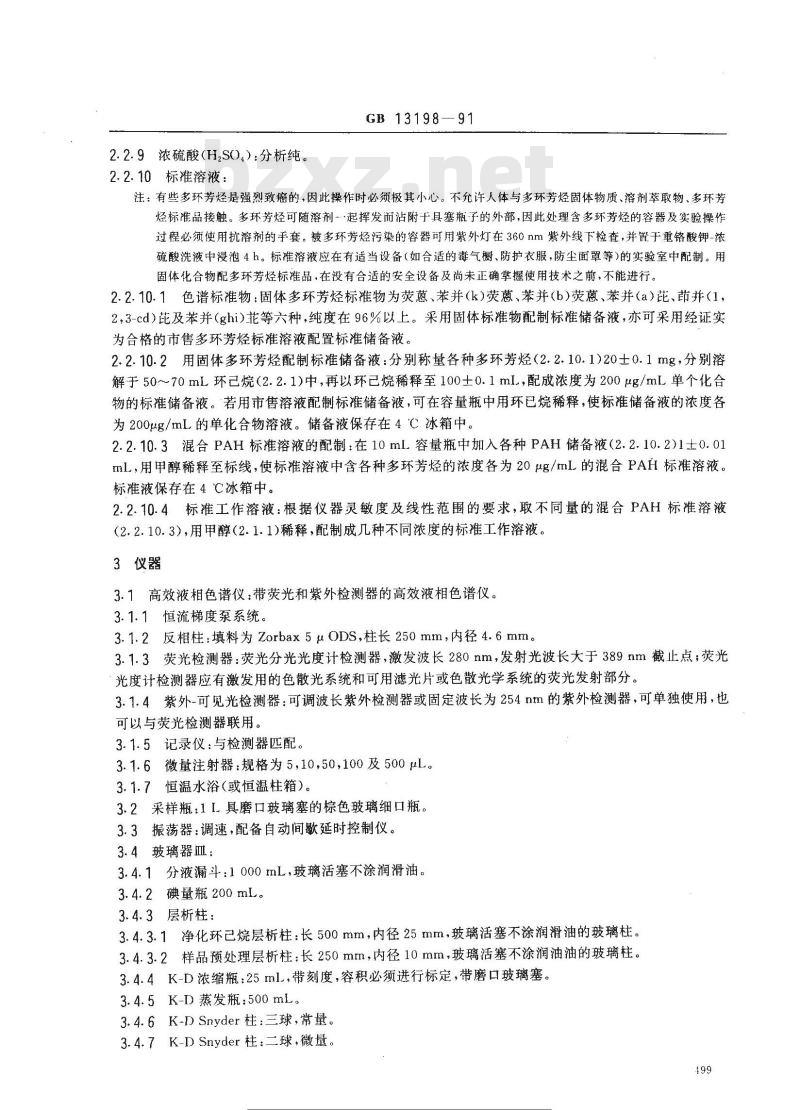

2.2.9浓硫酸（H,S).）：分析纯。2.2.10标准溶液：
GB 13198—91
注：有些多环芳烃是强烈致癌的，因此操作时必须极其小心。不允许人体与多环芳烃固体物质、溶剂萃取物、多环芳烃标准品接触。多环芳烃可随溶剂·起挥发而沾附于具塞瓶子的外部，因此处理含多环芳烃的容器及实验操作过程必须使用抗溶剂的手套。被多环劳烃污染的容器可用紫外灯在360nm紫外线下检查，并置于重铬酸钾-浓硫酸洗液中浸泡4h。标准溶液应在有适当设备（如合适的毒气橱、防护衣服，防尘面罩等)的实验室中配制。用固体化合物配多环芳烃标准品，在没有合适的安全设备及尚未正确掌握使用技术之前，不能进行。2.2.10.1色谱标准物：固体多环芳烃标准物为荧葱、苯并（k)荧葱、苯并（b)荧葱、苯并(a）芘、节并（1，23-cd）芪及苯并（ghi)花等六种，纯度在96%以上。采用固体标准物配制标准储备液，亦可采用经证实为合格的市售多环芳烃标准溶液配置标准储备液。2.2.10.2用固体多环芳烃配制标准储备液：分别称量各种多环芳烃（2.2.10.1)20士0.1mg，分别溶解于50～70mL环己烷（2.2.1)中，再以环已烷稀释至100士0.1ml.，配成浓度为200μg/ml单个化合物的标准储备液。若用市售溶液配制标准储备液，可在容量瓶中用环已烷稀释，使标准储备液的浓度各为200μg/mL的单化合物溶液。储备液保存在4C冰箱中。2.2.10.3混合PAH标准溶液的配制：在10mL容量瓶中加入各种PAH储备液（2.2.10.2)1士0.01mL，用甲醇稀释至标线，使标准溶液中含各种多环芳烃的浓度各为20μg/mL的混合PAH标准溶液。标准液保存在4℃冰箱中。
2.2.10.4标准工作溶液：根据仪器灵敏度及线性范围的要求，取不同量的混合PAH标准溶液（2.2.10.3），用甲醇（2.1.1)稀释，配制成几种不同浓度的标准工作溶液。3仪器
3.1高效液相色谱仪：带荧光和紫外检测器的高效液相色谱仪。3.1.1恒流梯度泵系统。
3.1.2反相柱：填料为Zorbax5μODS，柱长250mm，内径4.6mm。3.1.3荧光检测器：荧光分光光度计检测器，激发波长280nm，发射光波长大于389nm截止点；荧光光度计检测器应有激发用的色散光系统和可用滤光片或色散光学系统的荧光发射部分。3.1.4紫外-可见光检测器：可调波长紫外检测器或固定波长为254nm的紫外检测器，可单独使用，也可以与荧光检测器联用。
3.1.5记录仪：与检测器匹配。
3.1.6微量注射器：规格为5,10，50，100及500μL。3.1.7恒温水浴（或恒温柱箱）。3.2采样瓶：1L具磨口玻璃塞的棕色玻璃细口瓶。3.3振荡器：调速，配备自动间歇延时控制仪。3.4玻璃器Ⅲ：
3.4.1分液漏斗：1000mL，玻璃活塞不涂润滑油。3.4.2碘量瓶200mL。
3.4.3层析柱：
3.4.3.1净化环已烷层析柱：长500mm，内径25mm，玻璃活塞不涂润滑油的玻璃柱。3.4.3.2样品预处理层析柱：长250mm，内径10mm，玻璃活塞不涂润油油的玻璃柱。3.4.4K-D浓缩瓶：25ml，带刻度，容积必须进行标定，带磨口玻璃塞。3.4.5K-D蒸发瓶：500mL。
3.4.6K-DSnyder柱：三球，常量。3.4.7K-D Snyder柱：二球，微量。199
3.4.8筒：500ml.。
GB13198—91

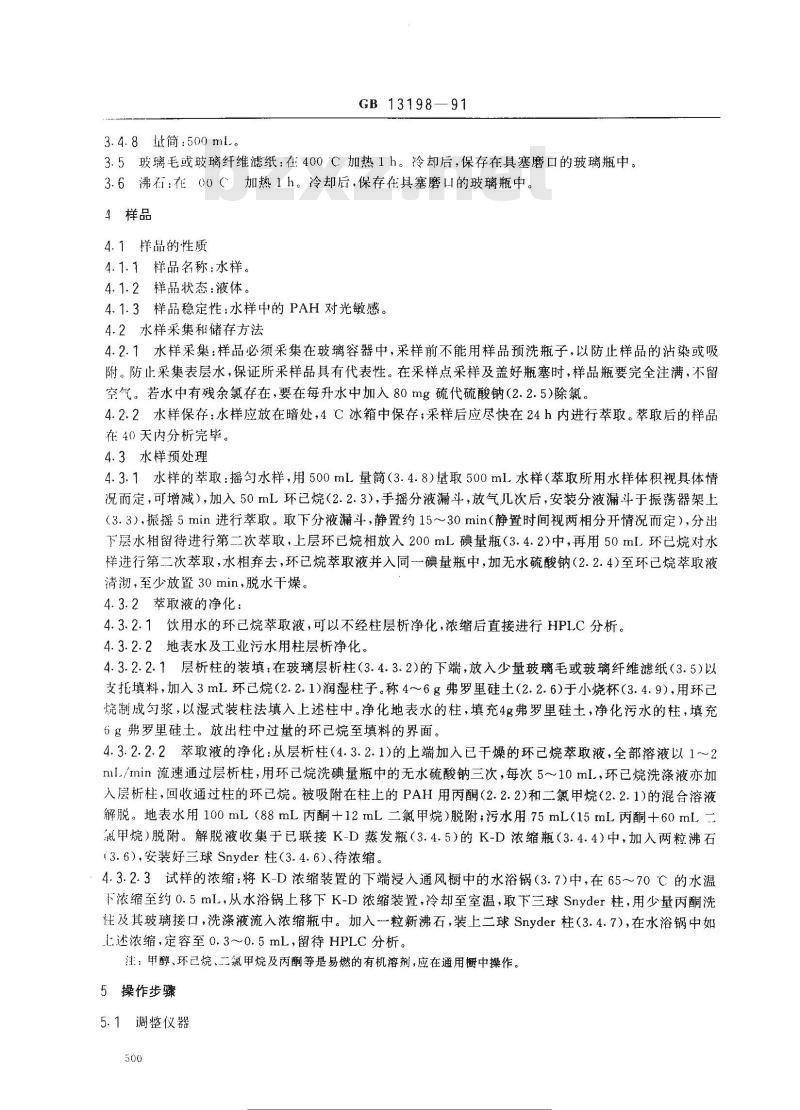

3.5玻璃毛或玻璃纤维滤纸：在400C加热1h。冷却后，保存在具塞磨口的玻璃瓶中。3.6沸石：在00（加热1h。冷却后，保存在具塞磨Ⅱ的玻璃瓶中。4样品
4.1样品的性质
4.1.1样品名称：水样。
4.1.2样品状态：液体。
4.1.3样品稳定性：水样中的PAH对光敏感。4.2水样采集和储存方法
4.2.1水样采集：样品必须采集在玻璃容器中，采样前不能用样品预洗瓶子，以防止样品的沾染或吸附。防止采集表层水，保证所采样品具有代表性。在采样点采样及盖好瓶塞时，样品瓶要完全注满，不留空气。若水中有残余氯存在，要在每升水中加入80mg硫代硫酸钠（2.2.5)除氯。4.2.2水样保存：水样应放在暗处，4C冰箱中保存；采样后应尽快在24h内进行萃取。萃取后的样品在40天内分析完毕。
4.3水样预处理
4.3.1水样的萃取：摇勾水样，用500ml量筒（3.4.8)量取500ml水样（萃取所用水样体积视具体情况而定，可增减），加入50mL环已烷（2.2.3），手摇分液漏斗，放气几次后，安装分液漏斗于振荡器架上（3.3），振摇5min进行萃取。取下分液漏斗，静置约15～30min（静置时间视两相分开情况而定），分出下层水相留待进行第二次萃取，上层环已烷相放入200mL碘量瓶（3.4.2)中，再用50ml.环已烷对水样进行第二次萃取，水相弃去，环已烷萃取液并入同一碘量瓶中，加无水硫酸钠（2.2.4)至环已烷萃取液清沏，至少放置30min，脱水干燥。4.3.2萃取液的净化：
4.3.2.1饮用水的环已烷萃取液，可以不经柱层析净化，浓缩后直接进行HPL.C分析。4.3.2.2地表水及工业污水用柱层析净化。4.3.2.2.1层析柱的装填；在玻璃层析柱（3.4.3.2)的下端，放入少量玻璃毛或玻璃纤维滤纸（3.5)以支托填料，加入3mL环已烷（2.2.1)润湿柱子。称4~6g弗罗里硅土（2.2.6)于小烧杯（3.4.9），用环已烷制成匀浆，以湿式装柱法填入上述柱中。净化地表水的柱，填充4g弗罗里硅土，净化污水的柱，填充6g弗罗里硅土。放出柱中过量的环已烷至填料的界面。4.3.2.2.2萃取液的净化：从层析柱（4.3.2.1)的上端加入已干燥的环已烷萃取液，全部溶液以1~2ml./min流速通过层析柱，用环已烷洗碘量瓶中的无水硫酸钠三次，每次5～10ml.，环已烷洗涤液亦加入层析柱，回收通过柱的环已烷。被吸附在柱上的PAH用丙酮（2.2.2)和二氯甲烷（2.2.1)的混合溶液解脱。地表水用100ml（88mL丙酮+12mL二氯甲烷）脱附；污水用75mL（15mL丙酮+60mlL二氟甲烷）脱附。解脱液收集于已联接K-D蒸发瓶（3.4.5）的K-D浓缩瓶（3.4.4)中，加入两粒沸石（3.6），安装好三球Snyder柱（3.4-6）、待浓缩。：4.3.2.3试样的浓缩：将K-D浓缩装置的下端浸人通风橱中的水浴锅（3.7)中，在65～70℃的水温下浓缩至约0.5mL，从水浴锅上移下K-D浓缩装置，冷却至室温，取下三球Snyder柱，用少量丙酮洗柱及其玻璃接口，洗涤液流入浓缩瓶中。加入粒新沸石，装上二球Snyder柱（3.4.7），在水浴锅中如_L述浓缩，定容至0.3～0.5mL，留待HPLC分析。注：甲醇、环已烷、二甲烷及丙酮等是易燃的有机溶剂，应在通用橱中操作。5操作步骤
5.1调整仪器
GB 13198.- 91

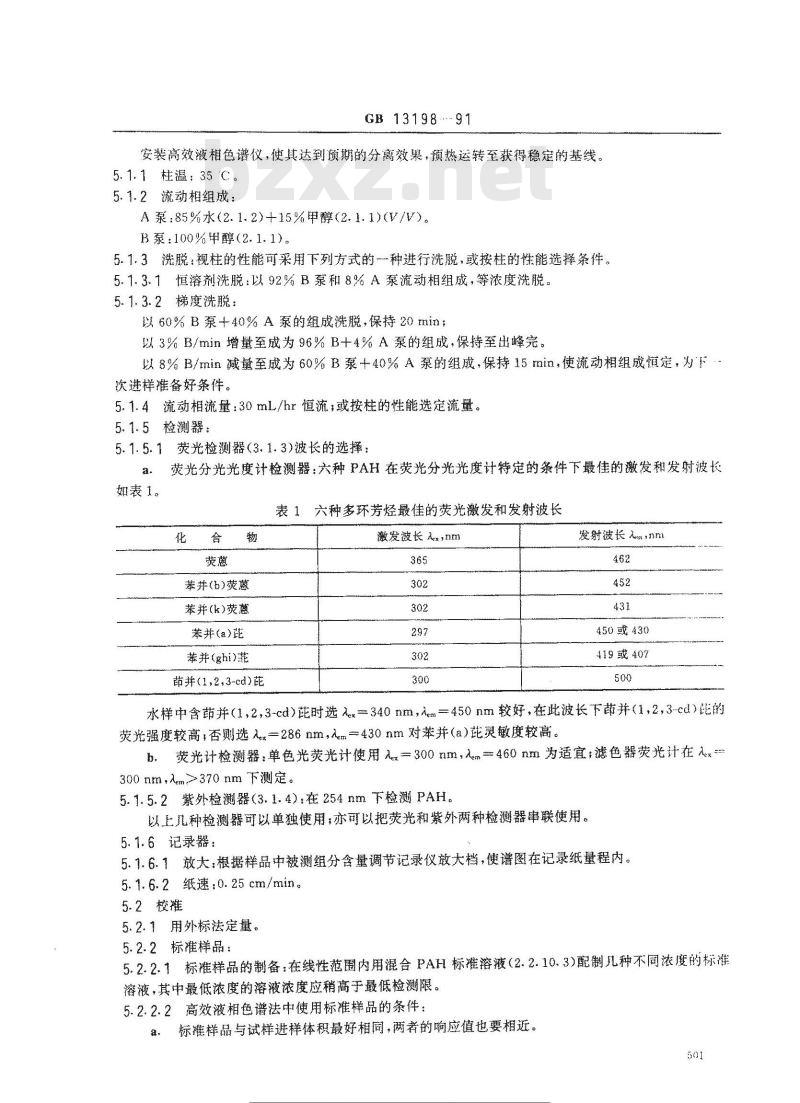

安装高效液相色谱仪，使其达到预期的分离效巢，预热运转至获得稳定的基线。5.1.1柱温：35C。
5.1.2流动相组成：
A泵：85%水(2.1.2)+15%甲醇(2.1.1)(V/V)。B泵：100%甲醇（2.1.1)。
5.1.3洗脱：视柱的性能可采用下列方式的一种进行洗脱，或按柱的性能选择条件。5.1.3.1恒溶剂洗脱：以92%B泵和8%A泵流动相组成，等浓度洗脱。5.1、3.2梯度洗脱：
以60%B泵+40%A泵的组成洗脱，保持20min;以3%B/min增量至成为96%B十4%A泵的组成，保持至出峰完。以8%B/min减量至成为60%B泵+40%A泵的组成，保持15min，使流动相组成慎定，为下次进样准备好条件。bzxZ.net
5.1.4流动相流量：30mL/hr恒流；或按柱的性能选定流量。5.1.5检测器：
5.1.5.1荧光检测器（3.1.3)波长的选择：荧光分光光度计检测器六种PAH在荧光分光光度计特定的条件下最佳的激发和发射波长如表1。
表1六种多环芳烃最佳的荧光激发和发射波长化合物
苯丼(b)荧葱
苯并(k)荧蕙
苯并(a)琵
苯井（ghi)菲
并（1,2,3-cd）芘
激发波长 Anm
发射波长A，nm
450或430
419或407
水样中含并（1，2，3-cd）能时选元xm340nm，Am一450nm较好，在此波长下节并（12，3-c）比的荧光强度较高，否则选Ax一286nm，m=430nm对苯并（a）t灵敏度较高。荧光计检测器：单色光荧光计使用x一300nm，kem=460nrm为适宜：滤色器荧光计在2x，
300nm，入em>370nm下测定。
5.1.5.2紫外检测器（3.1.4)：在254nm下检测PAH。以上儿种检测器可以单独使用；亦可以把荧光和紫外两种检测器丰联使用。5.1.6记录器：
5.1.6.1放大：根据样品中被测组分含量调节记录仪放大档，使谱图在记录纸量程内。5.1.6.2纸速：0.25cm/min
5.2校推
5.2.1用外标法定量。
5.2.2标准样品：
5.2.2.1标准样品的制备：在线性范围内用混合PAH标准溶液（2.2.10.3）配制儿种不同浓度的标准溶液，其中最低浓度的溶液浓度应稍高于最低检测限。5.2.2.2高效液相色谱法中使用标准样品的条件：a、标准样品与试样进样体积最好相同，两者的响应值也要相近。501
注传慢图
各类标注行业资料免费下载
GB 13198-91

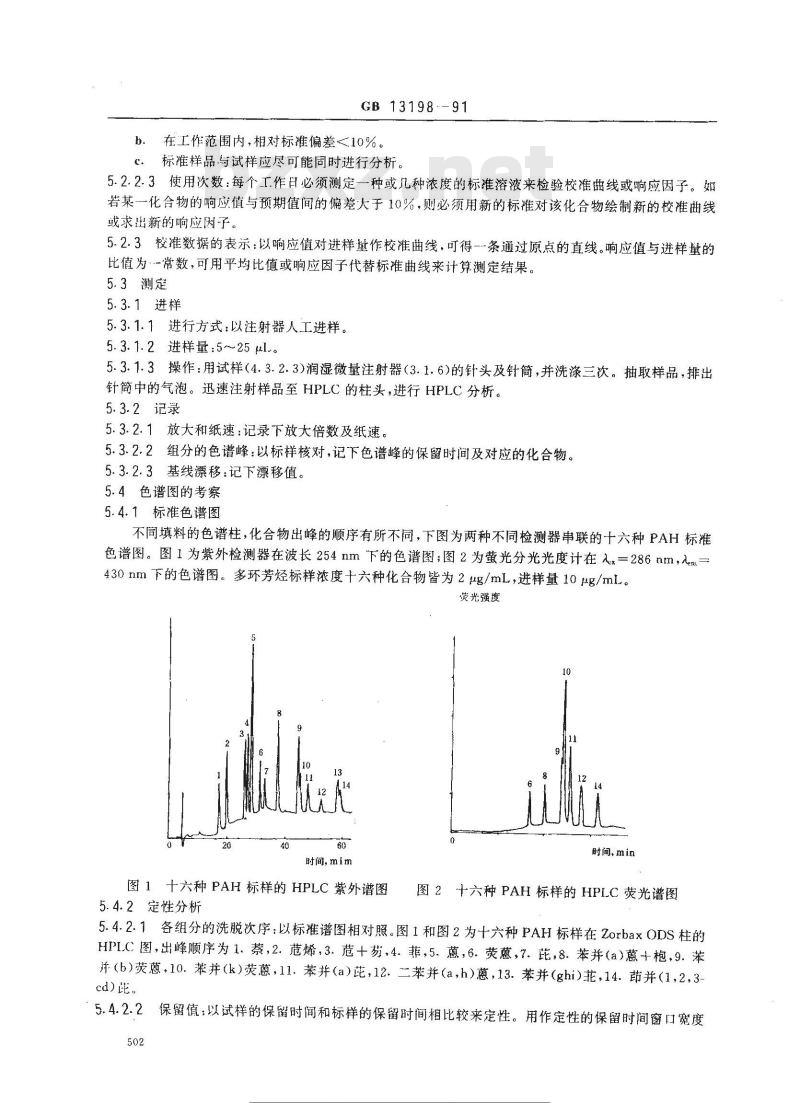

b．在工作范围内，相对标准偏差<10%。℃．标准样品与试样应尽可能同时进行分析。5.2.2.3使用次数：每个工作日必须测定一种或几种浓度的标准溶液来检验校准曲线或响应因子。如若某一化合物的响应值与预期值间的偏差大于10%，则必须用新的标准对该化合物绘制新的校准曲线或求出新的响应因子。
5.2.3校准数据的表示：以响应值对进样量作校准曲线，可得-条通过原点的直线。响应值与进样量的比值为-常数，可用平均比值或响应因子代替标准曲线来计算测定结果。5.3测定
5.3.1进样
5.3.1.1进行方式：以注射器人工进样。5.3.1.2进样量：5~25ul。
5.3.1.3操作：用试样（4.3.2.3)润湿微量注射器（3.1.6)的针头及针筒，并洗涤三次。抽取样品，排出针筒中的气泡。迅速注射样品至HPLC的柱头，进行HPLC分析。5.3.2记录
5.3.2.1放大和纸速：记录下放大倍数及纸速5.3.2.2组分的色谱峰：以标样核对，记下色谱峰的保留时间及对应的化合物。5.3.2.3基线漂移：记下漂移值。5.4色谱图的考察
5.4.1标准色谱图
不同填料的色谱柱，化合物出峰的顺序有所不同，下图为两种不同检测器串联的十六种PAH标准色谱图。图1为紫外检测器在波长254nm下的色谱图；图2为萤光分光光度计在入=286nm，入em=430nm下的色谱图。多环芳烃标样浓度十六种化合物皆为2ug/mL，进样量10μg/ml.。荧光强度
时间，mim
图1十六种PAH标样的HPLC紫外谱图5.4.2定性分析
时间，min
图2十六种PAH标样的HPLC荧光谱图5.4.2.1各组分的洗脱次序：以标准谱图相对照。图1和图2为十六种PAH标样在ZorbaxODS柱的HPLC图，出峰顺序为1.萘，2.范烯，3.十窃，4.菲，5.葱，6.荧葱，7.芪，8.苯并(a)葱+构，9.苯浒（b）荧葱，10.苯并（k）荧葱，11.苯并（a），12二苯并（a，h）葱，13.苯并（ghi)苝，14.节并（1,2.3cd)距。
5.4.2.2保留值：以试样的保留时间和标样的保留时间相比较来定性。用作定性的保留时间窗口宽度502
注传慢图wbs
各类标注行业资料免费下载
GB13198—91
以当天测定标样的实际保留时间变化为基准。用…个化合物保留时间标准偏差的三倍计算设定的窗口宽度。
鉴定的辅助方法：可用加标样使峰高叠加的方法；或用停泵扫描，测定各组分荧光激发和发射5.4.2.3
谱图与对应标样的荧光图对比的办法来帮助鉴证化合物。5.4.3定量分析
5.4.3.1色谱峰的测量
连接峰的起点与终点之间的直线作为峰底，以峰最大值到峰底的垂线为峰高。垂线在时间坐标上的对应值为保留时间。通过峰高的中点作平行峰底的直线，此直线与峰两侧相交，两点之间的距离为半高峰宽。蜂与峰底之间的面积为峰面积，等于蜂底乘半高峰宽。5.4.3.2计算（外标法）
式中：X,
试样中组分i的含量，ug/I
标样中组分i进样量对其峰高（或峰面积）的比值，ng/mm（或ng/mm\）B,样品中组分i的峰高（或峰面积）,mm（或mm)，V.—萃取液浓缩后的总体积，ulV,注射样品的体积，L
水样体积，mL。
6结果的表示
6.1定性结果
根据标准色谱图各组分的保留时间，确定出被测试样中存在的组分数目和组分的名称。6.2定量结果
6.2.1含量的表示方法：按5.4.3.2公式计算出水样中PHA的含量，以ug/L表示。6.2.2精密度：见表2。
表2不同实验室测定的精密度（再现性）实
笨并0此
测定平均值ng/L
变异系数，%
测定次数
测定平均值，ng/
变舜系数,%
测定次数
测定乎均值，ng/1
变舜系数、%
测定次数
测定平均值，ng/L
变彝系数，%
测定次数
注博慢图bs
客求标行业资来免堂
2.9μg/1.
3.3μg/l.
42、6
(1,2,3-cd）
(ghi)苝
测定平均值，ng/L
变异系数,%
测定次数，
测定平均值，ng/L
变异系数，%
测定次数
GB 13198.
续表2
注：（1）为苯并(b)荧葱十苯并(k)荧葱数据。（2）空格表示未检出或分不开按苯并（ghi)花算。准确度：见表3。
表3各实验室准确度（地表水加标回收率)测定汇总实
苯并仙荧葱
苯并M荧藏
苯井③
(1,2.3-cd
加标量，ng/L
平均回收率，%
加标量，ng/L
平均回收率，%
加标量,ng/L
平均回收率，%
加标量，ng/L
平均回收率，%
加标量，ng/L
平均回收率，%
加标量，ng/1
平均回收率，%
注：（1）空格表示未检出或分不开，按苯并(ghi)菲算。6.2.4检出限：以HPLC最灵敏档噪音的五倍作为仪器的检出限。504
标准搜变网
设标准行免费者
GB 13198—91
附录A
六种特定多环芳烃的名称、结构及其在自然界的分布（补充件）
多环芳烃几乎存在于所有的水中，可以在水中成为溶液或为微粒物质（悬浮性固体、沉积物)所吸附。下表所列特定的六种多环芳烃用作天然水和污水中存在的大类多环芳烃的指示物。世界卫生组织拟定了饮用水中表列的六种特定多环芳烃总的最高可接受的水平为200ng/L。这一标准也已为欧洲经济共同体所采纳。
各种不同水中，六种多环芳烃总的代表性数值如下：地下水
地面水
Fluorathene
苯并(b)荧蒽
Benzo(b)
fluorathene
苯并(k)荧葱
Benzo(k)
fluorathene
最高达50ng/L
最高达1ug/L
最高达100μg/L
表A1六种特定多环芳烃的名称和结构式结构
苯并(a)芘
Benzo(a)Pyrene
苯并（ghi)苝
Benzo(ghi)
Perylene
(BghiPe)
节并（1,2,3-cd）芘
Indeno(1,2,3-cd)
Pyrene
(1123cdP)
附录B
环已烷的净化方法
（补充件）
B1浓硫酸净化
将环已烷与浓硫酸（2.2.9)共振摇，用试剂水（2.1.2)洗涤，经无水硫酸钠（2.2.4)干燥后进行蒸馏。B2柱层析净化
在一根具有玻璃活塞的玻璃柱（3.4.3.1)内，先加入I级活性碱性氧化铝（2.2.6)50g，再从顶端加人20g干燥硅胶（2.2.8），两种吸附剂都以干品加入。用分液漏斗从柱顶端慢慢加入环已烷。通过柱的最初50ml环已烷再从柱的顶端重新加入。在一般情况下一支柱可纯化2.5L环已烷。若柱上出现黄色区带，就必须停止过柱，更换柱填料。附加说明：
本标准由国家环境保护局科技标准司标准处提出。本标准由北京环境保护监测中心负责起草。本标准主要起草人涂洁莹。
本标准委托中国环境监测总站负责解释。505
