【国家标准(GB)】 汽车起重机和轮胎起重机试验规范 一般要求

1引言

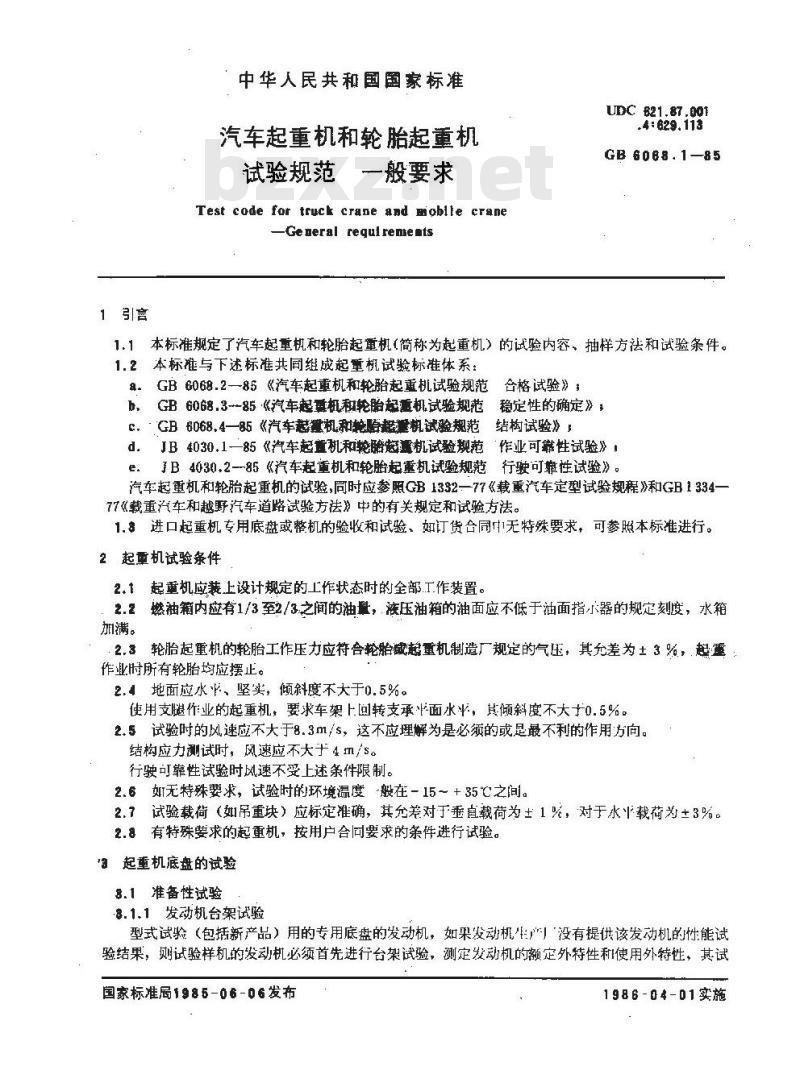

中华人民共和国国家标准
汽车起重机和轮胎起重机
试验规范
一般要求
Test code fot truck crane and moblle crane-Geaeral requl remeats
UDC B21.87.001
4: 629,113
GB 6068.1-85
1.1本标准规定了汽车起重机和轮胎起重机（简称为起重机）的试验内容、抽样方法和试验条件。1.2本标准与下述标准共同组成起重机试验标准体系：GB6068.2—85《汽车起重机和轮胎起重机试验规范合格试验》GB 6068.3--85《汽车起量机和轮胎起重机试验规范稳定性的确定》b
C、GB 6068.4-85《汽车越撞机和轮胎翻量机试验规范结构试验》JB4030.1一85《汽车起置机和艳腾趣通机试验规范作业可性试验》！d.
了B4030.2-85《汽车起重机和轮胎起重机试验规范行驶可靠性试验》。汽车起重机和轮胎起重机的试验，同时应参照GB1332一77《载重汽车定型试验规程》和GB1334-77《载重汽车和越野汽车道路试验方祛》中的有关规定和试验方法。1.进口起重机专用底盘或整机的验收和试验、如订货合同1无特殊要求，可参照本标准进行。2起重机试验条件
2.1起重机应装上设计规定的工作状态时的全部.工作装置。2.2燃袖箱内应有1/3至2/3之间的油量，液压油箱的油面应不低于油面指示器的规定刻度，水箱加满。
2.3轮胎起重机的轮胎工作压力应符合轮胎藏起重机制造厂规定的气压，其允差为土3%，起重作业时所有轮胎均应摆止。
2.地面应水、坚实，倾斜度不大于0.5%。使用支腿作业的起重机，要求车架上回转支承面水半，其倾斜度不大于0.5%。2.5试验时的风速应不大于8.3m/s，这不应理解为是必须的或最不利的作用方向。结构应力测试时，风速应不大于4/s。行驶可靠性试验时风速不受上述条件限制。2.6如无特殊要求，试验时的环境温度般在-15～+35℃之间。2,？试验载荷（如吊重块）应标定准确，其允差对于垂直载荷为±1%，对于水少载荷为±3%2.8有特殊要求的起重机，按用户合向要求的条件进行试验。'3起重机底盘的试验
8.1准备性试验
8.1.1发动机台架试验
型式试验（包括新产品）用的专用底盘的发动机，如果发动机生产」没有提供该发动机的性能试验结果，则试验样机的发动机必须首先进行台架试验，测定发动机的额定外特性和使用外特性，其试国家标准局1985-06-06发布
1986-04-01实施

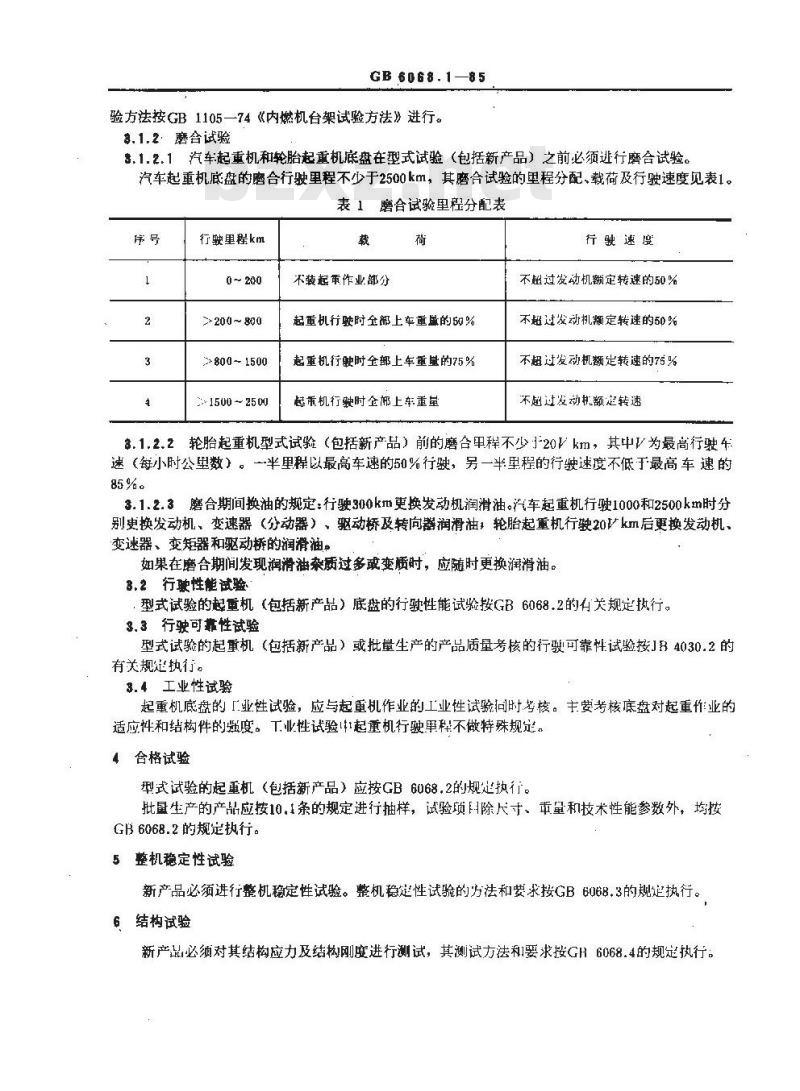

GB 6068.185
验方法按GB1105—74《内燃机台架试验方法》进行。3.1.2磨合试验
3.1.2.1汽车起重机和轮胎起重机底盘在型式试验（包括新产品）之前必须行磨合试验。汽车起重机底盘的磨合行驶里程不少于2500km，其磨合试验的里程分配、载荷及行驶速度见表1。表 1磨合试验里程分配表
行驶里程km
0~ 200
>200~800
800-1500
1500-2500
不装起重作业部分
起重机行驶时全部上车重或的50%起重机行驶时全挪上车重函的75%起重机行驶时全挪上车重量
行驶速度
不超过发动机额定转速的50%
不超过发动机额定转速的50%
不超过发动机额定转速的75%
不超过发动机额定转速
3.1.2.2轮胎起重机型式试验（包括新产品）前的磨合甲程不少120Vkm，其中V为最高行驶车速（每小时公里数）。一半里程以最高车速的50%行驶，另一半里程的行驶速度不低于最高车速的85%。
3.1.2.3磨合期间换油的规定：行驶300km更换发动机润滑油。汽车起重机行驶1000和2500km时分别更换发动机、变速器（分动器）、驱动桥及转向器润滑油，轮胎起重机行驶20Vkm后更换发动机、变速器、变矩器和驱动桥的润滑油。如果在磨合期间发现润滑油杂质过多或变质时，应随时更换润滑油。3.2行骤性能试验
型式试验的起重机（包括新产品）底盘的行驶性能试验按GB6068.2的有关规定执行。3.3行驶可靠性试验
型式试验的起重机（包括新产品）或批量生产的产品质量考核的行驶可靠性试验按B4030.2的有关规定执行。
3.4工业性试验
起重机底盘的「业性试验，应与起重机作业的工业性试验问时考核。主要考核底盘对起重作业的适应性和结构件的强度。T业性试验起重机行驶果程不做特殊规定。4合格试验
型式试验的起重机（包括新产品）应按GB6068.2的规定执行。批量生产的产品应按10.1条的规定进行抽样，试验项用除尺寸、重量和技术性能参数外，均按GB6068.2的规定执行。
5整机稳定性试验
新产品必须进行整机稳定性试验。整机稳定性试验的方法和要求按GB6068.3的规定执行。6结构试验
新产品必须对其结构应力及结构刚度进行测试，其测试方法和要求按GH6068.4的规定执行：7 液压系统试验

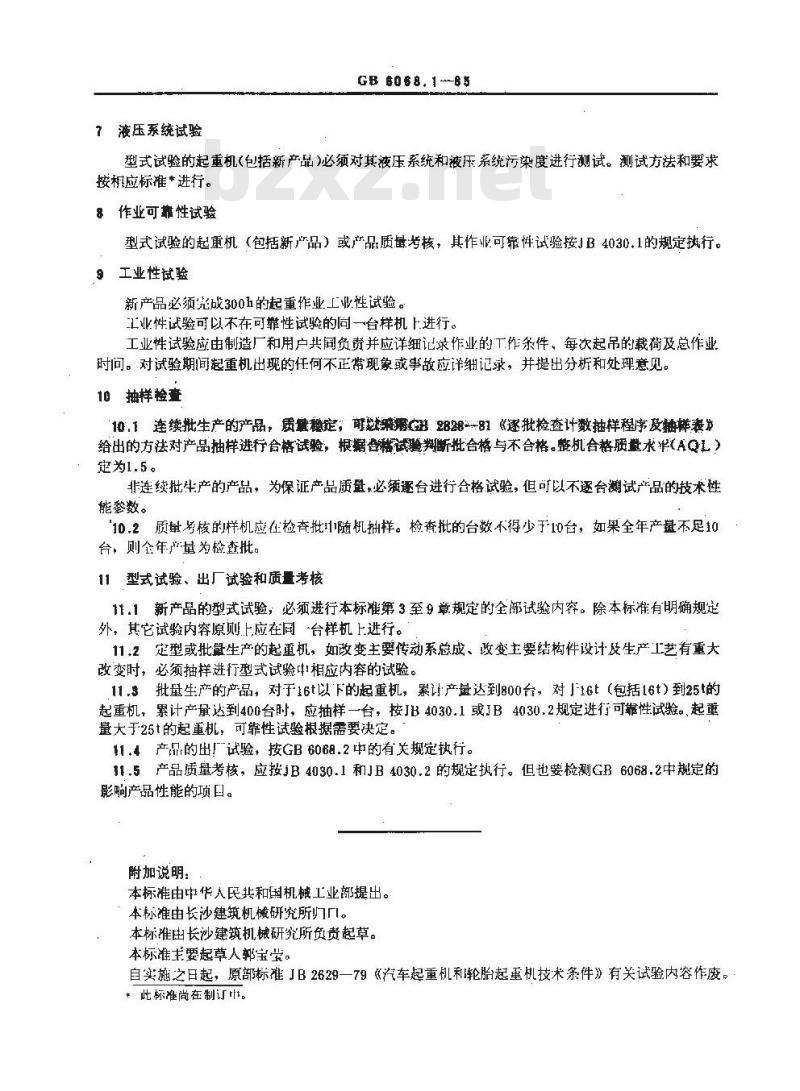

GB 6068.1--B5
型式试验的起重机（包括新产品）必须对其液压系统和液压系统污染度进行测试。测试方法和要求按相应标准*进行。
8作业可靠性试验
型式试验的起重机（包括新而品）或产品质量考核，其作业可靠性试验按JB4030.1的规定行9工业性试验
新产品必须究成300h的起重作业工业性试验。工业性试验可以不在可靠性试验的同一台样机上进行。工业性试验应由制造厂和用户共同负责并应详细记录作业的工作条件、每次起吊的载荷及总作业时问。对试验期间起重机出现的任何不正常现象或事故应详细记录，并提出分析和处理意见。10抽样检查
10.1连续批生产的产品，质量粒定，部试辅谢G82828-81《逐批检查计数抽样程序及抽样表给出的方法对产品抽样进行合格试验，根据查试判断批合格与不合格。整机合格质量水AQL定为1.5。
非连续批生产的产品，为保证产品质量，必缅逐台进行合格试验，但可以不逐台测试产品的技术性能参数。
10.2质量号核的样机应在检查批随机抽样。检查批的台数不得少于10台，如果全年产量不足10台，则金年产量为检查批。
11型式试验、出厂试验和量考核11.1新产品的型式试验，必须进行本标准第3至9章规定的全部试验内容。除本标准有明确规定外，其它试验内容原则上应在同台样机上进行。11.2定型或批量生产的起重机，如改变主要传动系总成、改变主要结构件设计及生产工艺有重大改变时，必须抽样进行型式试验中相应内容的试验。11.3批量生产的产品，对于16t以下的起重机，累计产量达到800台，对」16t（包括16t）到25的起重机，累计产量达到400台时，应抽样一台，按JB4030.1或B4030.2规定进行可靠性试验。，起重量大于25t的起重机，可靠性试验根据需要决定。11.4产品的出！试验，按GB6068.2中的有关规定执行。11.5产品质量考核，应按JB4030.1和JB4030.2的规定执行。但也要检测GB6068.2中规定的影响产品性能的项目。
附加说明：免费标准下载网bzxz
本标准由中华人民共和国机械工业部提出。本标准由长沙建筑机械研究所门。本标雅由长沙建筑机械研究所负责起草。本标准主要起草人郭宝堂。
自实施之日起，原部标准JB2629一79《汽车起重机利轮胎起重机技术条件》有关试验内容作废。* 此标准尚在制订t。
