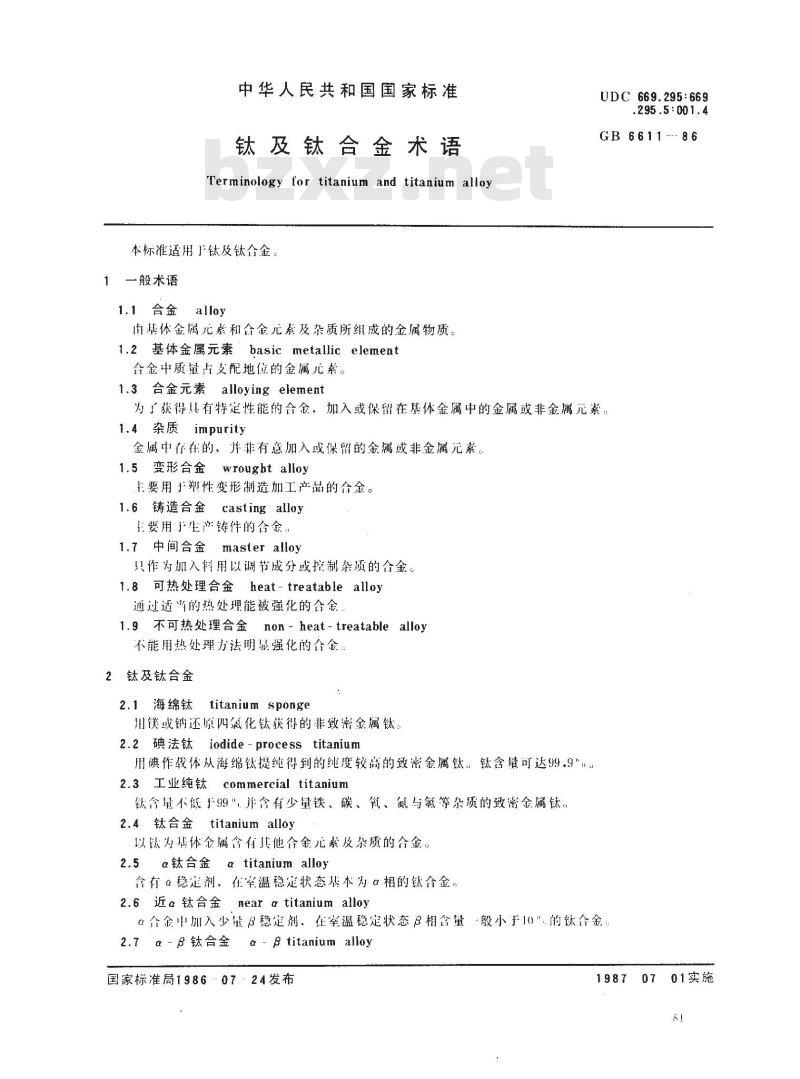

【国家标准(GB)】 钛及钛合金术语

中华人民共和国国家标准
钛及钛合金术语
Terminology for titanium and titanium alioy本标准适用下钛及钛合金。
一般术语
1,1合金　alloy　
雨基体金属儿素和合金元素及杂质所组成的金属物质。1.2基体金属元素’basic metallic element合金中质量占支配地位的金属元素。1.3合金元素alloying element
UDC 669.295:669
295.5:001.4
GB 6611-
为了获得具有特定性能的合金，加入或保留在基体金属中的金属或非金属元素，1.4杂质impurity
金属中存在的，并非有意加入或保留的金属或非金属元素。1.5变形合金wrought alloy
托要用于塑性变形制造加工产品的合金。1.6铸造合金casting alloy
主要用于生产铸件的合金。
1.7中间合金master alloy
只作为加入料用以调节成分或控制杂质的合金。1.8可热处理合金heat-treatable alloy通过适当的热处理能被强化的合金1.不可热处理合金non-heat-treatablealloy不能用热处理方法明最强化的合金2钛及钛合金
2.1 海绵钛 titanium sponge
用镁或钠还原四氯化钛获得的非致密金属钛2.2 碘法钛 iodide-process titanium用碘作载体从海绵钛提纯得到的纯度较高的致密金属钛。钛含量可达99.9\。2.3 工业纯钛 commercial titanium钛含量不低于99“，诈含有少量铁、碳、氧、氮与氟等杂质的致密金属钛。2.4钛合金titanium alloy
以钛为基体金属含有其他合金儿素及杂质的合金。2.5α钛合金α titanium alloy命有α稳定剂，在室温稳定状态基本为α相的钛合金。2.6 近α 钛合金near α titanium alloyα合金中加入少量B稳定剂、在室温稳定状态β相含量·殿小于10\.的钛合金：2.7α-钛合金
α-ptitanium alloy
国家标准局19860724发布
19870701实施
GB6611

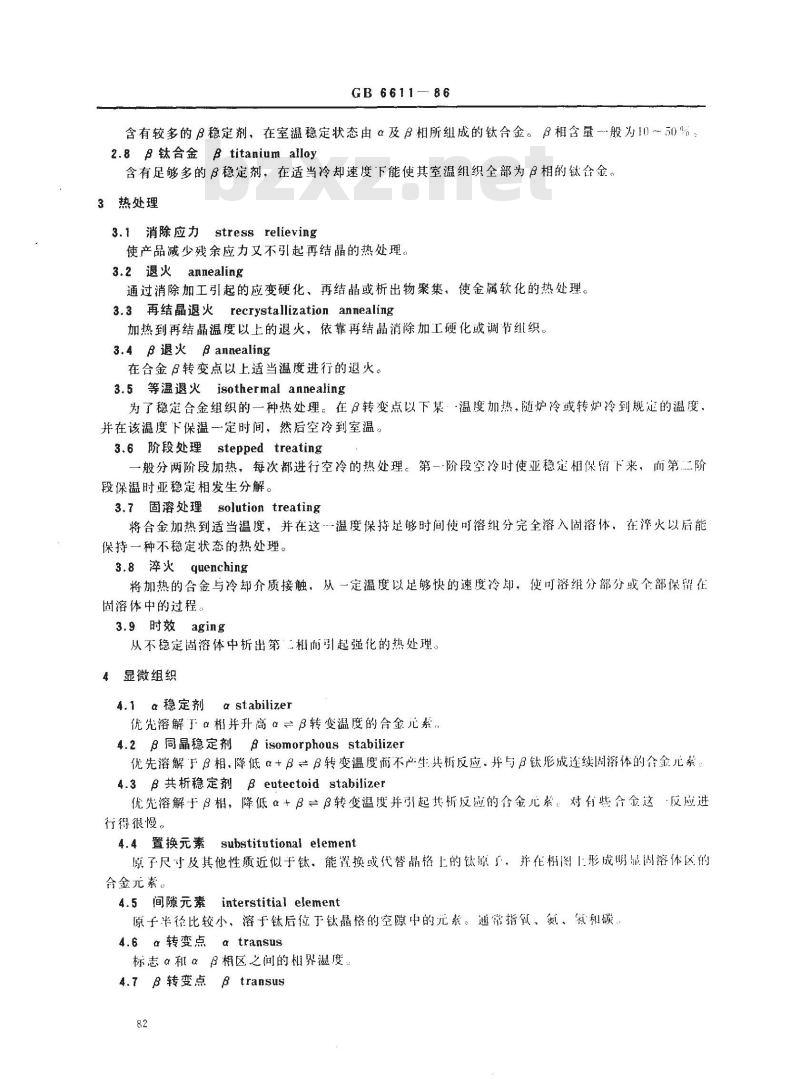

含有较多的β稳定剂，在室温稳定状态由α及β相所组成的钛合金。相含量-般为10～50%2.8β钛合金β titanium alloy含有足够多的B稳定剂，在适当冷却速度下能使其室温组织全部为β相的钛合金。3热处理
3.1消除应力
stress relieving
使产品减少残余应力又不引起再结晶的热处理。3.2退火annealing
通过消除加工引起的应变硬化、再结晶或析出物聚集，使金属软化的热处理。3.3再结晶退火recrystallization annealing加热到再结晶温度以上的退火，依靠再结晶消除加工硬化或调节组织。3.4 β退火pannealing
在合金β转变点以上适当温度进行的退火。3.5等温退火isothermal annealing为了稳定合金组织的一种热处理。在β转变点以下某温度加热，随炉冷或转炉冷到规定的温度，并在该温度下保温一定时间，然后空冷到室温。3.6 阶段处理 stepped treating一般分两阶段加热，每次都进行空冷的热处理。第一阶段空冷时使亚稳定相保留下来，而第二阶段保温时亚稳定相发生分解。
3.7固溶处理solution treating将合金加热到适当温度，并在这温度保持足够时间便可溶组分完全溶入固溶体，在济火以后能保持一种不稳定状态的热处理。3.8 淬火 quenching
将加热的合金与冷却介质接触，从一定温度以足够快的速度冷却，使可溶组分部分或个部保留在固溶体中的过程：
3.9时效aging
从不稳定固溶体中析出第二相而引起强化的热处理。4显微组织
4.1α稳定剂a stabilizer
优先溶解于α相并升高αβ转变温度的合金元素。4.2β同晶稳定剂isomorphousstabilizer优先溶解Fβ相，降低α+Bβ转变温度而不产生共析反应，并与P钛形成连续固溶体的合金儿素：4.3B共析稳定剂β eutectoidstabilizer优先溶解于β相，降低α+β=β转变温度并引起共析反应的合金元素：对有些合金这反应进行得很慢。
4.4置换元素substitutionalelement原子尺寸及其他性质近似于钛，能翼换或代替晶格上的认原广，并在相图1形成明品制溶体区的合金元素。

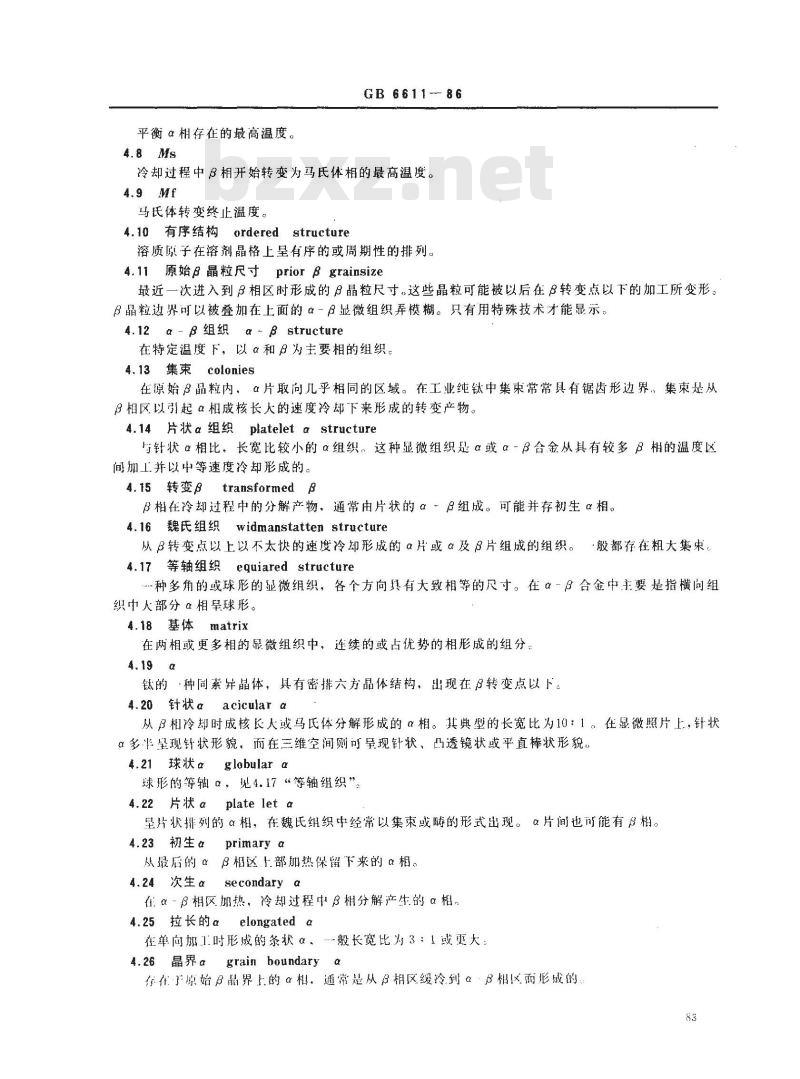

4.5间隙元素interstitial element原子半径比较小，溶于钛后位于钛晶格的空隙中的元素。通常指氰、氮、和碳、4.6α转变点αtransus
标志α和αβ相区之间的和界温度。4.7 β转变点8 transus
平衡α相存在的最高温度。
GB 6611-86
冷却过程中β相开始转变为马氏体相的最高温度。4.9Mf
马体转变终止温度。
4.10有序结构ordered structure溶质原子在溶剂晶格上呈有序的或周期性的排列。4.11原始β晶粒尺寸prior 8grainsize最近一次进入到β相区时形成的8晶粒尺寸。这些晶粒可能被以后在β转变点以下的加工所变形。β晶粒边界可以被叠加在上面的α-β显微组织弄模糊。只有用特殊技术才能显示。4.12 α-β组织 α-β structure在特定温度下，以α和β为主要相的组织。4.13 集束 colonies
在琼始β晶粒内，α片取向几乎相同的区域。在工业纯钛中集束常常具有锯齿形边界，集束是从β相区以引起α相成核长大的速度冷却下来形成的转变产物。4.14片状α 组织 platelet α structure与针状α相比，长宽比较小的α组织，这种显微组织是α或α-β合金从具有较多β相的温度区间加工并以中等速度冷却形成的transformed β
4. 15转变β
β相在冷却过程中的分解产物，通常由片状的αβB组成。可能并存初生α相。4.16 魏氏组织 widmanstatten structure从β转变点以上以不太快的速度冷却形成的α片或α及8片组成的组织。·殿都存在粗大集束4.17等轴组织
equiared structure
-种多角的或球形的显微组织，各个方向具有大致相等的尺寸。在α一β合金中主要是指横向组织中大部分α相旱球形。
4.18基体
matrix
在两相或更多相的微组织中，连续的或占优势的相形成的组分。4.19α
钛的·种同素异晶体，具有密排六方晶体结构，出现在β转变点以下。4.20针状αacicular α
从β相冷却时成核长大或马氏体分解形成的α相。其典型的长宽比为10：1。在显微照片上，针状α多半星现针状形貌，而在三维空间则可呈现针状、凸透镜状或平直棒状形貌。4.21球状αglobular α
球形的等轴α，4.17“等轴组织”4.22 片状 α plate let α免费标准下载网bzxz
星片状排列的α相，在魏氏组织中经常以集束或畴的形式出现。α片间也可能有β相。4.23初生αprimaryα
从最后的αβ相区上部加热保留下来的α相。4.24次生αsecondary α
在α-β相区加热，冷却过程中β相分解产生的α相4.25拉长的αelongated α
在单向加1时形成的条状α．…般长宽比为3：1或更大：4.26晶界αgrain boundaryα
存在了原始晶界上的α相，通常是从相区缓冷到α“β相x而形成的83

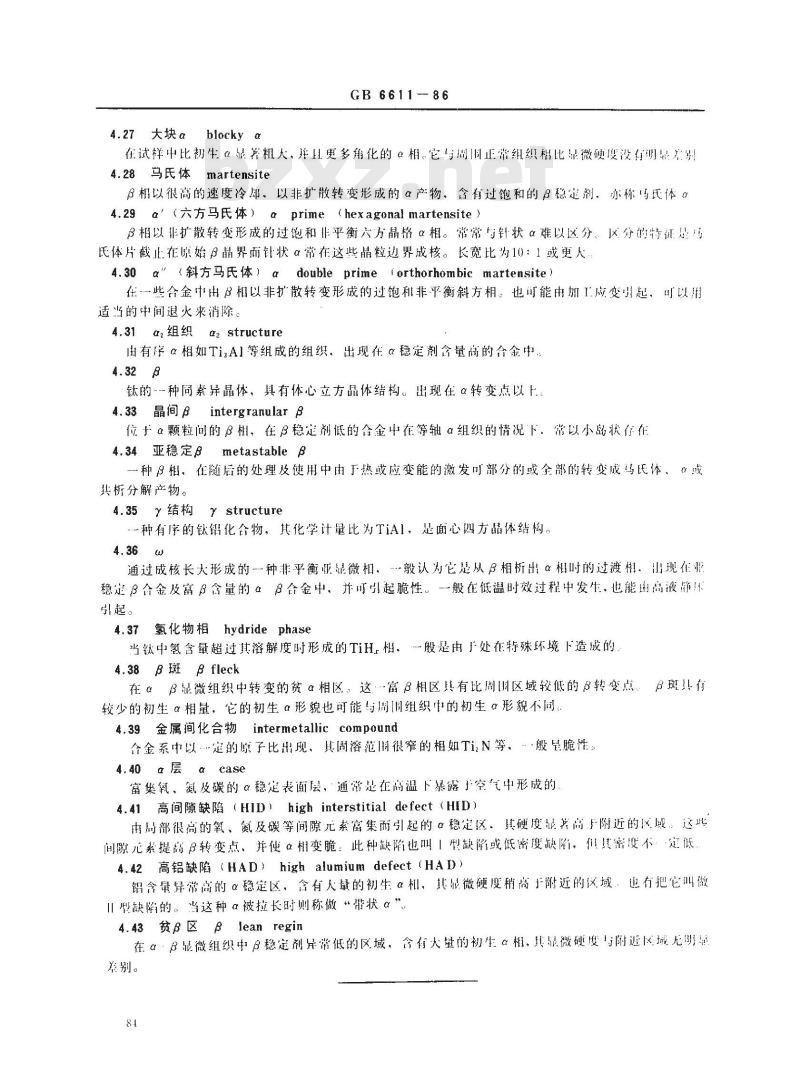

4.27大块αblocky α
GB 6611--86
在试样中比初生α显等粗大，并H更多角化的α相。它与周用正常组织相比鼎微硬度没有明昆考别4.28马氏体martensite
β相以很高的速度冷，以非扩散转变形成的α产物，含有过饱和的β愁定剂，亦称马氏体4.29α’（六方马氏体）αprime（hexagonal martensite）β相以非扩散转变形成的过饱和非平衡六方晶格α相。常常与针状α难以区分、区分的特征是马氏体片截止在原始β晶界而针状α常在这些晶粒边界成核。长宽比为10：1或更人4.30α”（斜方马氏体）αdouble prime（orthorhombic martensite）在--些合金中由β相以非扩散转变形成的过饱和非平衡斜方相。也可能由加工应变明起，可以用适当的中间退火来消除。
4.31 αz 组织 α2 structure
用有序α相如Ti3A1等组成的组织，出现在α稳定剂含量商的合金中4.328
钛的--种同素异晶体，具有体心立方晶体结构。出现在α转变点以上.4.33晶间pintergranularβ
位于α颗粒间的8相、在β稳定剂低的合金中在等轴α组织的情况下，常以小岛状存布4.34亚稳定B
metastable β
-种8相，在随后的处理及使用中由于热或应变能的激发可部分的或全部的转变成马氏体、“或共析分解产物。
4.35结构
structure
-一种有序的钛铝化合物，其化学计量比为TiAl，是面心四方晶体结构。4.36w
通过成核长大形成的种非平衡亚微相．…般认为它是从β相析出α相时的过渡相。出现在册稳定8合金及富β含量的合金中，并可引起脆性。一般在低温时效过程中发生，也能由离液静！引起
4.37氢化物相hydridephase
当钛中氢含量超过其溶解度时形成的TiH.相．-般是由于处在特殊环境下造成的4.38β斑β fleck
在αB微组织中转变的贫α相区：这富β相区具有比周期区域较低的转变点、B斑！有较少的初生α相量，它的初生α形貌也可能与周制组织中的初生α形貌不同：4.39金属间化合物intermetalliccompaund合金系中以…定的原子比出现其固溶范很窄的相如TiN等，“·般垒脆性：4.40 α 层α case
富集氧、氮及碳的α稳定表面层，通常是在尚温下暴露于空气中形成的4.41高间隙缺陷（HID）high interstitial defect（HID）由局部很高的氧、氮及碳等间隙元素富集而引起的。稳定区，其硬度品共高于附近的区域，这些间隙元素提高β转变点、并使Q相变脆。此种缺陷也叫1型缺陷或低密度缺陷，供其密度不：定低4.42高铝缺陷（HAD）high alumium defect（HAD)铝含量异常高的α稳定区，含有大量的初生α机，其品微硬度稍高于附近的区域，也有把它叫做Ⅱ型缺降的。当这种α被拉长时则称做“带状α”4.43贫p区βleanregin
在αβ显微组织中β稳定剂异常低的区域，含有大量的初生α相，其显微硬度与附近区城无明差别。

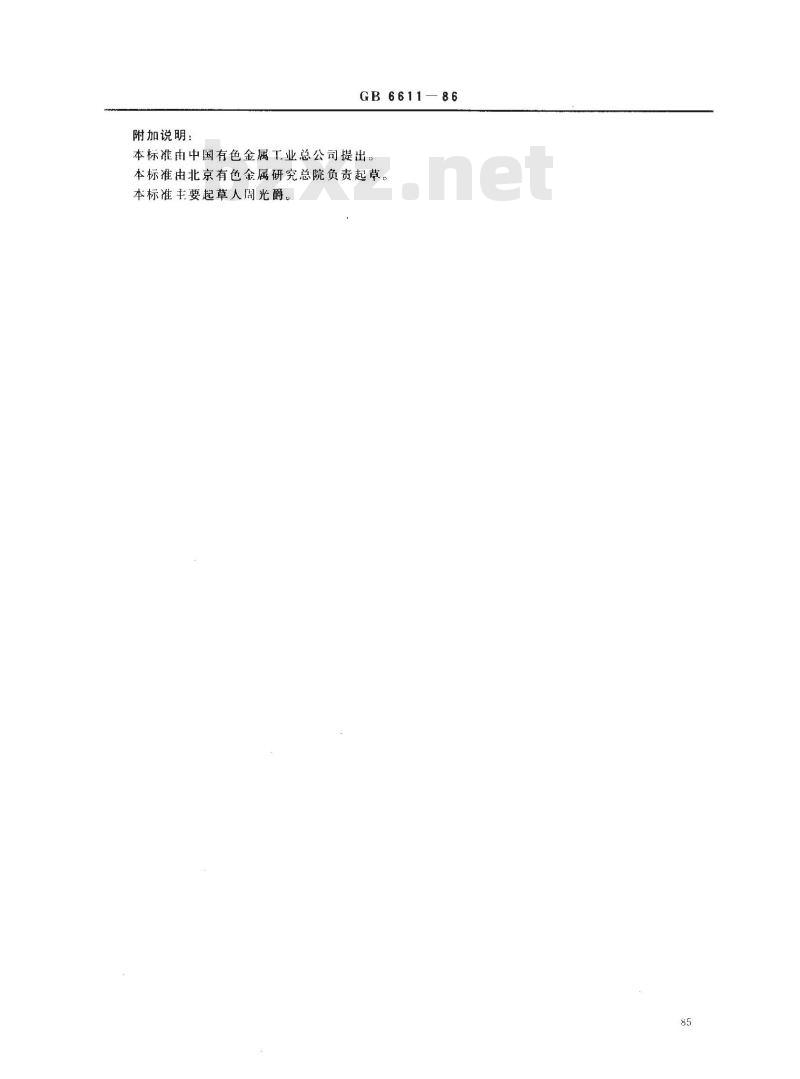

附加说明：
GB6611—86
本标准由中国有色金属工业总公司提出：本标准由北京有色金属研究总院负责起草。本标准主要起草人周光爵。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
