【国家标准(GB)】 氧化铝化学分析方法和物理性能测定方法 取样

ICS 71. 100. 10
中华人民共和国国家标准
CB/T 6609.22—2004
氧化铝化学分析方法
和物理性能测定方法
Chemical analysis methods anddetermination of physical performance of alunina-Sampling
(ISO 2927:1973,MOD)
2004-02-05 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-07-01实施
GB/T6609.22—2004

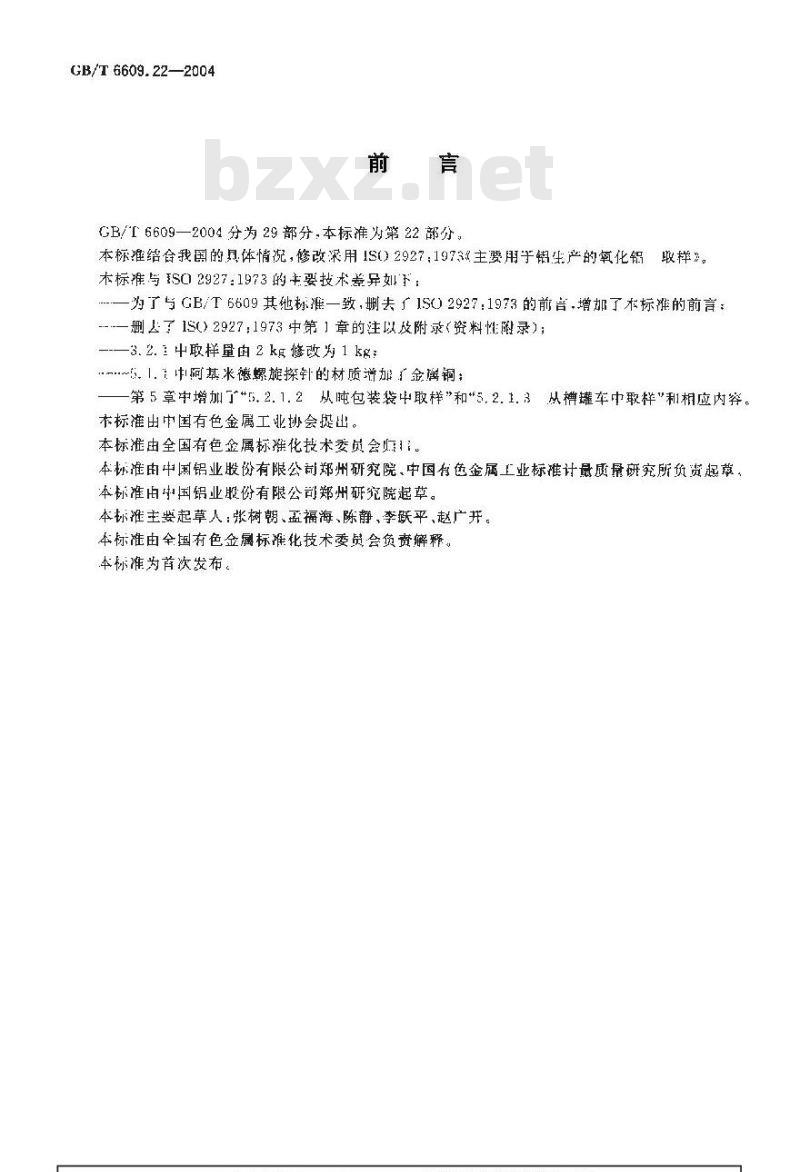

CB/T6609—2004分为29部分，本标准为第22部分，本标准结合我国的具体情况，修改深用1S0）2927：1973主要用于错生产的氧化铝取样》。本标准与ISC2927:1973的卡要技术差异如下：为了与GB/T6609其他标准一致，删去了1S0)2927：1973的前言.增加了不标雅的前言：——删达了1S）2927：1973中第）章的注以及附录（资料性附录）；—-—3.2.1中取样量由2kg修改为1kg：.…~5.1.中阿基米德螺旋探针的材质增加了金属铜；第5章中增加了*5.2.1.2从吨包装袋中取样\和\5.2.1.3从槽罐车中取样\利相应内容。本标准出中国有色金属工业协会提出。本标准由全国有色金属标摊化技术委员会本标准由中国铝业股份有限公司郑州研究院、中国有色金属上业标准计最质景研究所负资起。本标准中国铝业股份有限公司郑州研究院起草。本标推主娄起草人：张树朝、孟福海、陈静、李跃平、赵广并。本标准由全国有色金属标推化技术委员会负责解释。本标准为首次发布。

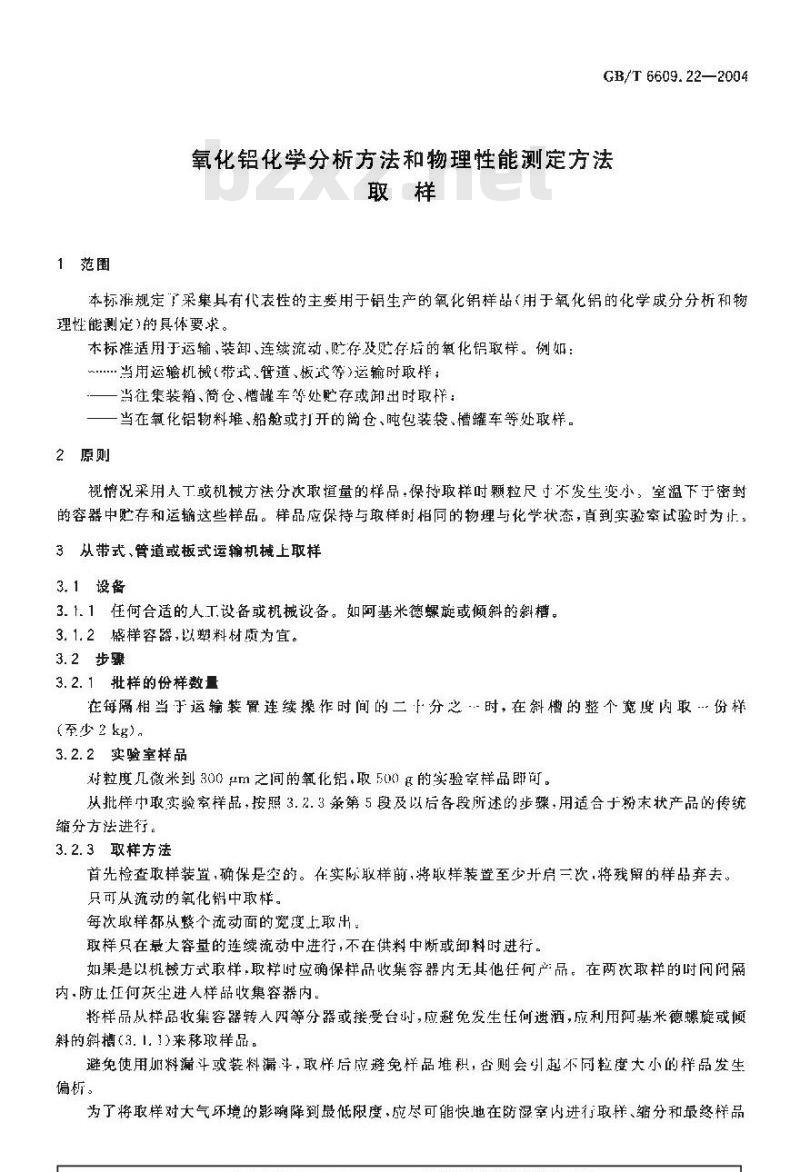

1范围
GB/T6609.22—2004
氧化铝化学分析方法和物理性能测定方法取样
本标摊规定产采集其有代表性的主要用于铝生产的氧化铝样品（用于氧化铝的化学成分分析和物理性能测定)的具体要求。
本标推适用于运输、装卸、连续流动、贮存及贮存后的氧化铝取样。例如：当用运输机械（带式管道、板式等）运输时取样；一当往集装箱、简仓、槽车舒处贮存或御出时取样：一当在氧化铝物料堆、船舱或打开的筒仓、吨包装袋、槽罐车等处取样。2原则
视情况采用人丁或机械方法分次取恒量的样品，保持取样时颗粒尺寸不发生变小，室温下于密判的容器中贮存和运输这些样品。样品应保持与取样时相同的物理与化学状态，直到实验案试验时为止，3从带式、管道或板式运输机械上取样3.1设备
3.1.1任何合适的人工设备或机械设备。如阿基米德螺旋或倾斜的斜槽。3.1.2盛样容器，以塑料材质为宜。3.2步骤
3. 2. 1批样的份样数量
在每隔相当于运输装冒连续操作时间的二小分之时，在斜槽的整个宽度内取份样（至少2kg）。
3.2.2实验室样品
对粒度几微米到300gm之间的氧化铝，取500g的实验室样品即可。从批样中取实验室样品，按照3.2.3条第5段及以后各段所述的步骤，用适合于粉末状产品的传统缩分方法进行。
3.2.3取样方法
首光检查取样装置，确保是空的。在实际取样前，将取样装置至少开启三次，将残解的样品弃去。只可从流动的氧化铝中取样。
每次取样都从整个流动面的宽度上取出：取样只在最大容量的连续流动中进行，不在供料中断或御料时进行。如果是以机械方式取样，取样时应确保样品收集容器内无其他狂何产品。在两次取样的时问问内·防止任何灰尘进人样品收集容器内。将样品从样品收集容器转人四等分器或接受台时，应避免发生任何遗酒，应利用阿基米德螺旋或倾斜的斜槽（3.1.1)来稀取样品。避免使用加料漏斗或装料漏斗，取样后应避免样品堆积，否则会引起不同粒度大小的样品发生偏析。
为了将取样对大气环境的影瀚降到最低限度，应尽可能快地在防湿宰内进行取样、缩分和最终样品GB/T 6609.22--2004

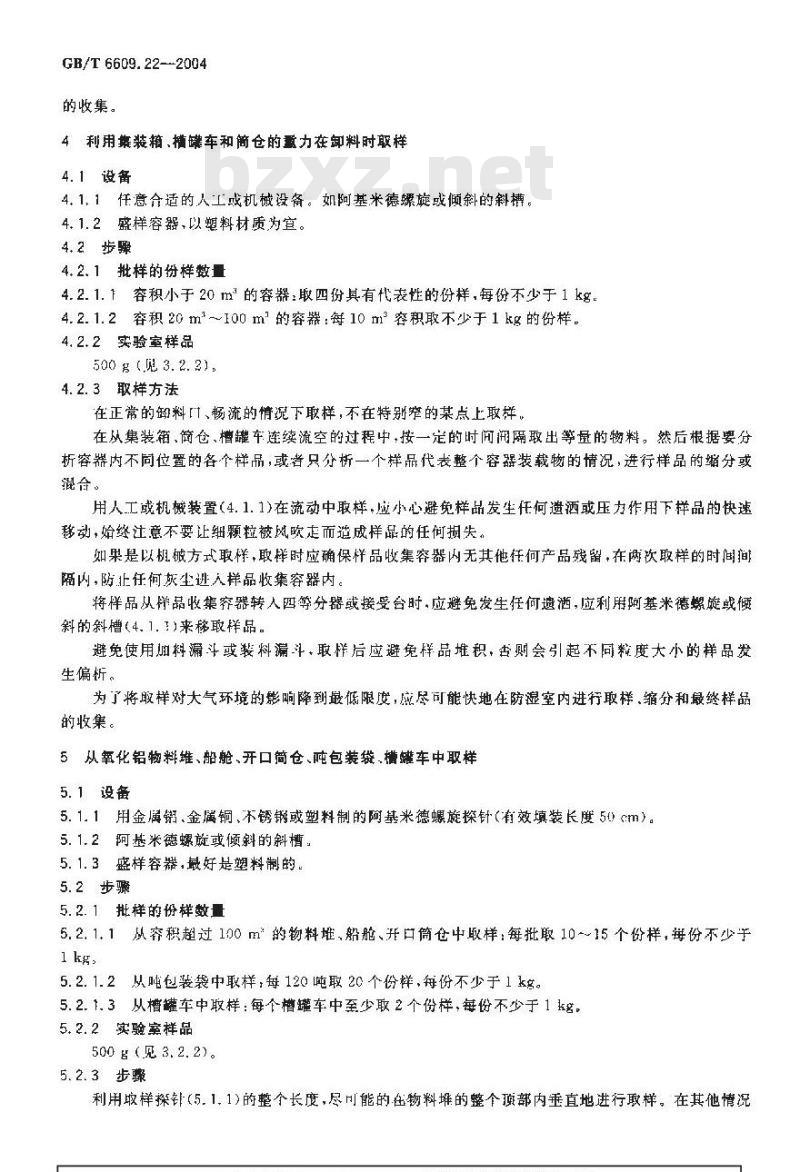

的收集。
4利用集装、摘噗车和简仓的重力在卸料时取样4.1设备
4.1、1托意合适的人工或机械设备。如阿基米德螺旋或倾斜的斜槽。4.1.2盛样容器、以塑料材质为宣。4.2步骤
4.2.1批样的份样数
4.2.1.1容积小于20m的容器：取四份其有代表性的份样，每份不少于1kg，4.2.1.2容积26m~100m2的容器：每10m2容积取不少于1kg的份样。4.2.2实验室样品
500 g(见 3. 2. 2).
4.2.3取样方法
在正常的卸料[、杨流的情况下取样，不在特别窄的某点上取样，在从集装箱、简仓、槽罐车连续流空的过程中，按一定的时间润隔取出等量的物料。然后根据要分析容器内不同位置的各个样品，或者只分析一个样品代表整个容器装载物的情况，进行样品的缩分或合。
用人工或机械装置（4.1.1)在流动中取样，应小心避免样品发生任何遗酒或压力作用下样品的快速移动，始终注意不要让细颗粒被风吹走而造成样品的任何拥失。如果是以机被方式样，取样时应确保样品收集容器内无其他托何产品残留，在两次取样的时间间隔内，防让任何灰尘进人样品收集容器内。将样品从伴品收集穿器转人四等分器或接受台时·应避免发生任何遮酒，应利用阿基米德螺旋或倾斜的斜槽（4.1.1)来榜取样品。避免使用加料漏斗或装料漏斗，取样后应避免样品堆积，杏则会引起不同粒度大小的样品发生偏析。
为了将取样对大气环境的影响降到最低限度，应尽可能快地在防湿室内进行取样、缩分和最终样品的收集。
5从氧化铝物料维、船舱、开口简仓、吨包装袋.槽罐车中取样5.1设备
5.1.1用金属铝、金属铜、不锈钢或塑料制的阿基米德螺旋探针（有效填装长度50cm）。5.1.2阿基米德螺旋或倾斜的斜槽。5.1.3盛样容器，最好是塑料制的。5.2步骤
5.2.1批样的份样数量
5.2.1.1从容积超过100 m的物料堆,船舱、开白筒仓中取样每批取 10~15个份样,每份不少于1kg，
5.2.1.2从吨包装袋中取样，每120吨取20个份样，每份不少于1kg。5.2.1.3从槽罐车中取样：每个槽罐车中至少取2个份样，每份不少于1kg。5.2.2实验室样品
500g（见3.2.2)。Www.bzxZ.net
5.2.3步骤
利用取样探针(5.1.1)的整个长度，尽可能的在物料堆的整个项部内垂直地进行取样。在其他情况GB/T 6609.22—2004

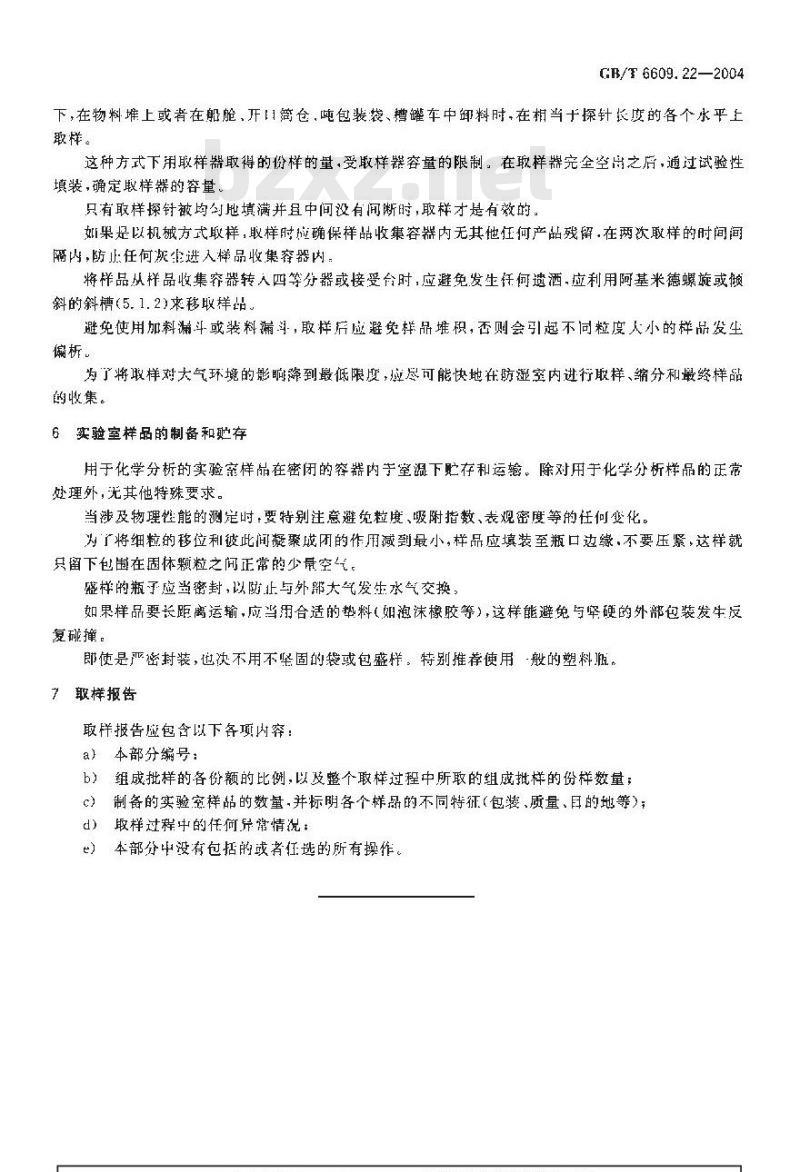

下，在物料堆上或者在船舱，开日筒仓，吨包装袋、槽罐车中卸料时-在相当十探针长度的各个水平上取样。
这种方式下用取样器取得的份样的量，受敢样器容量的限制：在取样器完全空之后，通过试验性填装，确定取样帮的容量。
只有取样探针被均匀地填满并且中间没有间断时，取样才是有效的：如果是以机娥方式取样，取样时碰确保样品收集容器内无其他任何产品残留·在两次敢样的时间间隔内，防止任何炭生进人样品收集睿器内，将样品从样品收集容器转人四等分器或接受合时，应避免发生任何遗酒应利用阿基米德螺旋或斜的斜槽(5.1.2)来移取样品
避免使用加料漏斗或装料漏斗，取样后应避免样品堆积，否则会引起不问粒度人小的样品发生煽析，
为了将取样对大气环境的影响降到最低限度，应尽可能快地在防湿室内进行取样、缩分和最终样品的收集。
6实验室样品的制备和贮存
用于化学分析的实验案样品在密闭的容器内于室温下贮存和运。除对用于化学分析样品的正常处理外，无其他特殊要求。
当涉及物理性能的测定时：要特别注意避免粒度、吸附指数、表观密度等的任何变化，为了将细粒的移位利彼此间凝聚团的作用减到最小，样品应填装至瓶口边缘、不要压紧，这样就只留下包围在固体颗粒之问正常的少量空气。盛样的瓶子应当密封，以防止与外部大气发生水气交换，如果样品要长距离运输，应当用合适的垫料（如泡沫橡胶等），这样能避免与睾硬的外部包装发生反复碰撞。
即使是严密封装，他决不用不坚固的袋或包盛样，特别推荐使用般的塑料瓶。7取样报告
取样报告应包含以下各项内穿：a)本部分编号：
b）组成批样的各份额的比例，以及整个取样过程中所取的组成批样的份样数量；c）制备的实验空样品的数量-并标明各个样品的不同特征（包装、质量、日的地等）；d）取样过程中的任何异常情况：e）本部分中没有包括的或者任选的所有操作。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
