【国家标准(GB)】 铝箔厚度的测定 称量法

GB/T6608—1999

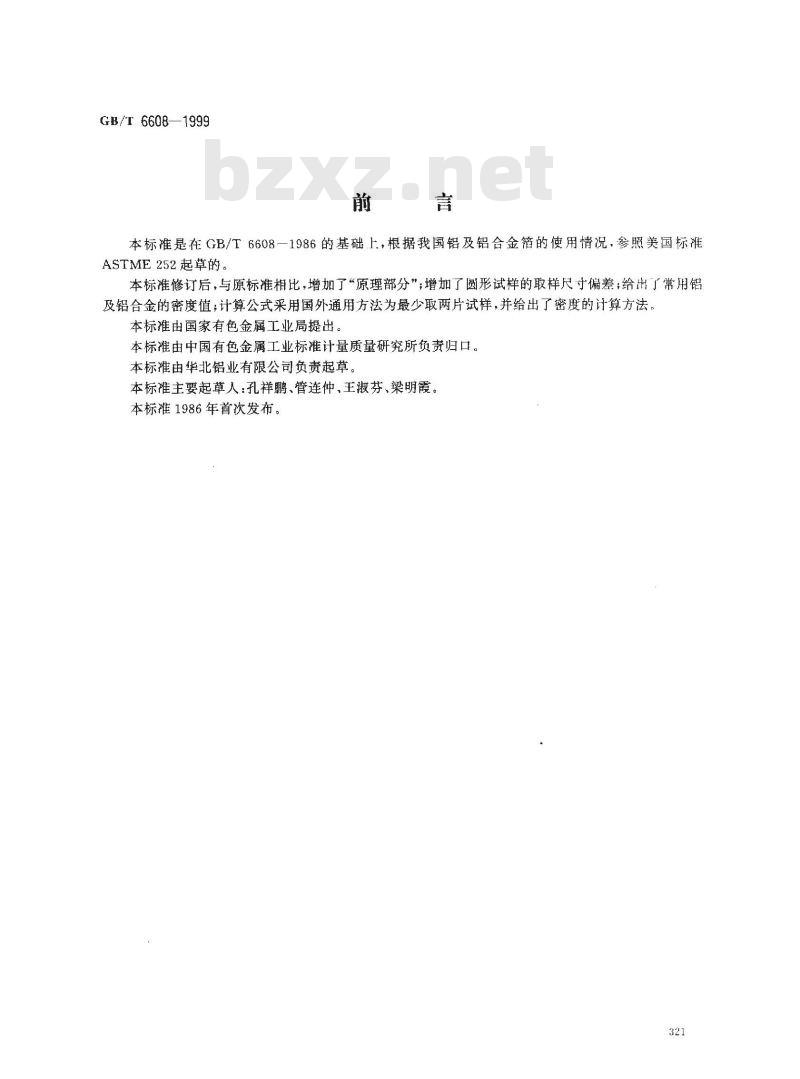

本标准是在GB/T6608一1986的基础上，根据我国铝及铝合金箔的使用情况，参照美国标准ASTME252起草的。
本标准修订后，与原标准相比，增加了“原理部分”；增加了圆形试样的取样尺寸偏差；给出了常用铝及铝合金的密度值；计算公式采用国外通用方法为最少取两片试样，并给出了密度的计算方法本标准由国家有色金属工业局提出。本标准由中国有色金属工业标准计量质量研究所负责归口。本标由华北铝业有限公司负责起草。本标准主要起草人：孔祥鹏、管连仲、王淑芬、梁明霞。本标准1986年首次发布。

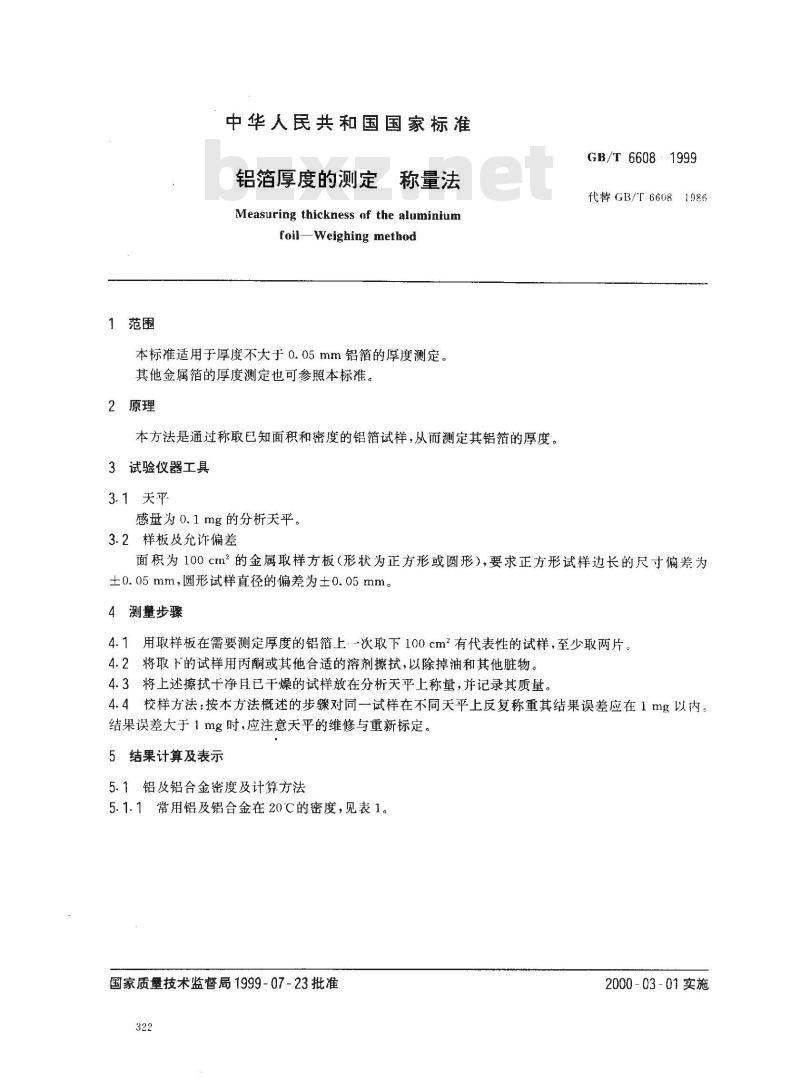

1范围
中华人民共和国国家标准
铝箔厚度的测定表
称量法
Measuring thickness of the aluminiumfoil-Weighing method
本标准适用于厚度不大于0.05mm铝箔的厚度测定。其他金属箔的厚度测定也可参照本标准。2原理
本方法是通过称取已知面积和密度的铝箔试样，从而测定其铝箔的厚度。3试验仪器工具
3.1天平
感量为0.1mg的分析天平。
3.2样板及允许偏差
GB/T 66081999
代替 GB/T 66081986
面积为100cm2的金属取样方板（形状为正方形或圆形），要求正方形试样边长的尺寸偏差为士0.05mm，圆形试样直径的偏差为士0.05mm。4测量步骤
4.1用取样板在需要测定厚度的铝箔上·--次取下100cm2有代表性的试样，至少取两片。4.2将取下的试样用丙酮或其他合适的溶剂擦拭，以除掉油和其他脏物。4.3将上述擦拭干净且已干燥的试样放在分析天平上称量，并记录其质量，4.4校样方法：按本方法概述的步骤对同一试样在不同天平上反复称重其结果误差应在1mg以内。结果误差大于1mg时，应注意天平的维修与重新标定。5结果计算及表示
5.1铝及铝合金密度及计算方法

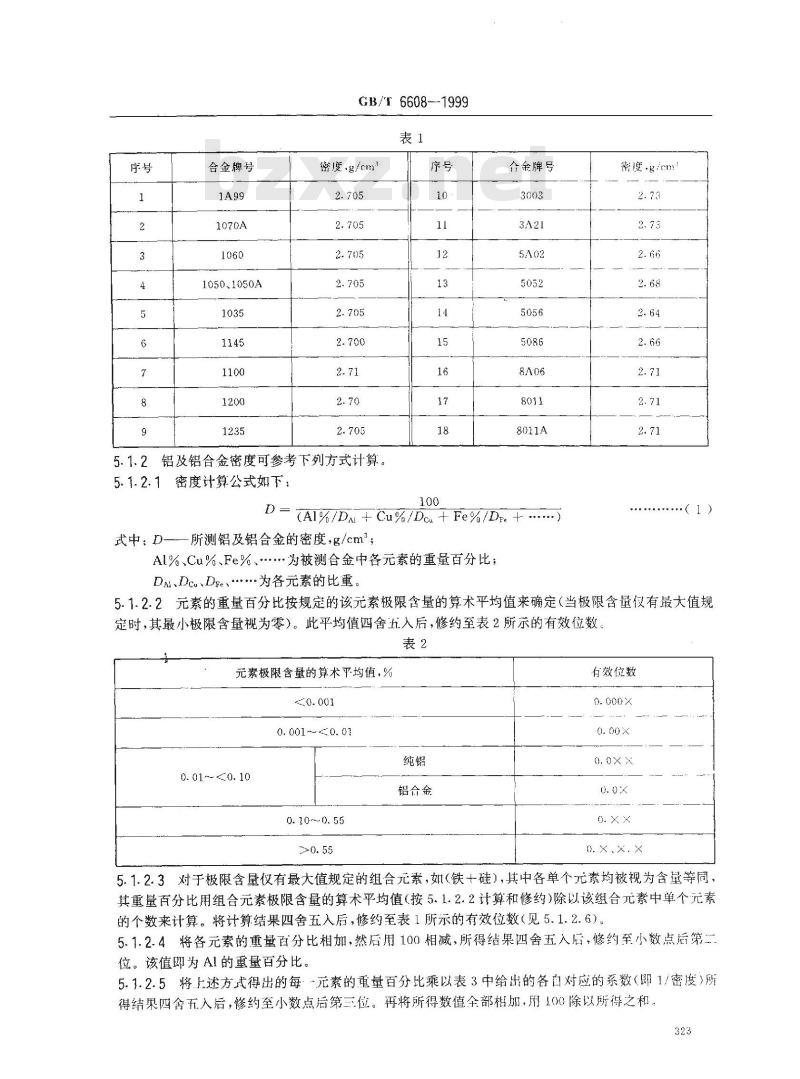

5.1.1常用铝及铝合金在20℃的密度，见表1。国家质量技术监督局1999-07-23批准322
2000-03-01实施
合金牌号
1050.1050A
GB/T6608-1999
密度·g/cm免费标准下载网bzxz
2铝及铝合金密度可参考下列方式计算。5. 1. 2
5. 1. 2. 1
密度计算公式如下：
合金牌号
D = (A1%/DN + Cu%/D. + e% /D.. + ...-所测铝及铝合金的密度，g/cms；式中,D
Al%、Cu%、Fe%、·.为被测合金中各元素的重量百分比；Dal、Dcu、Dee、.为各元素的比重。密度·g/rm
5.1.2.2元素的重量百分比按规定的该元素极限含量的算术平均值来确定（当极限含量仅有最大值规定时，其最小极限含量视为零）。此平均值四舍五入后，修约至表2所示的有效位数，表2
元素极限含量的算术平均值，%
0.001~0.01
0. 01~0.10
0.10～0.55
铝合金
有效位数
0. ×、X. ×

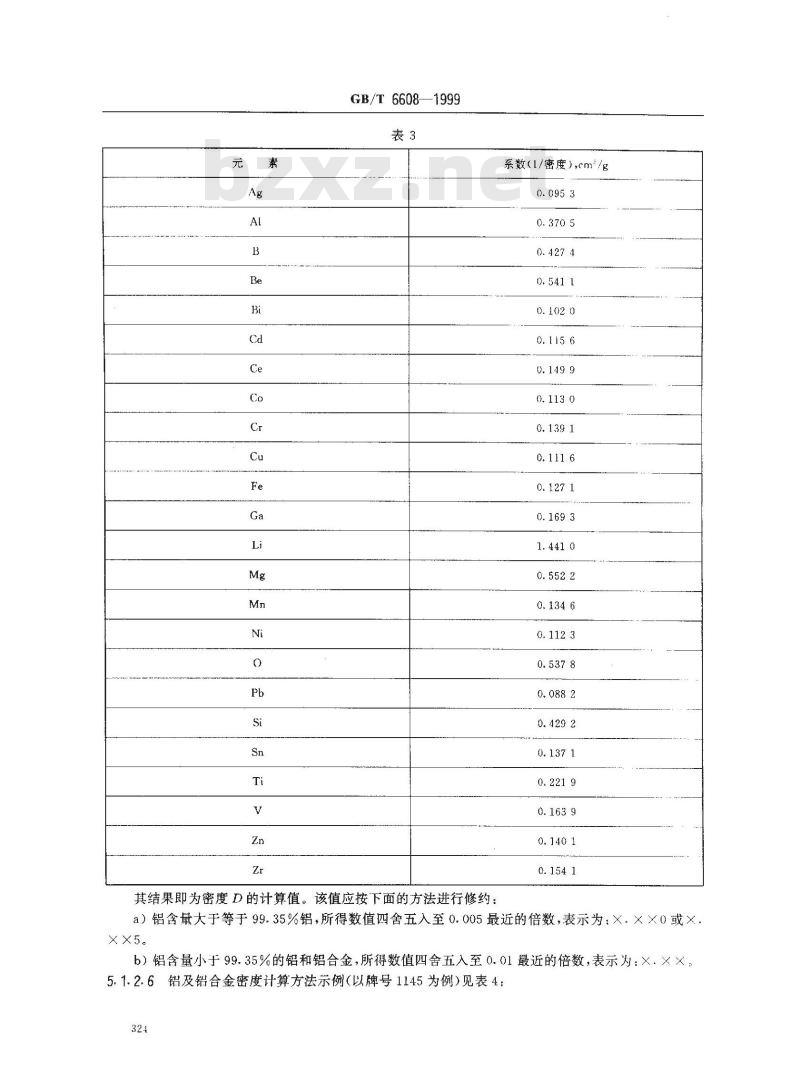

5.1.2.3对于极限含量仅有最大值规定的组合元素，如（铁+硅），其中各单个元素均被视为含量等同，其重量百分比用组合元素极限含量的算术平均值（按5.1.2.2计算和修约)除以该组合元素中单个元素的个数来计算。将计算结果四舍五入后，修约至表1所示的有效位数（见5.1.2.6）。5.1.2.4将各元素的重量百分比相如，然后用100相减，所得结果四舍五入后，修约至小数点后第二位。该值即为AI的重量百分比。5.1.2.5将上述方式得出的每元素的重量百分比乘以表3中给出的各自对应的系数（即1/密度）所得结果四舍五入后，修约至小数点后第三位。再将所得数值全部相加，用100除以所得之和。323
GB/T6608—1999
其结果即为密度D的计算值。该值应按下面的方法进行修约：系数（1/密度），cm/g
a）铝含量大于等于99.35%铝，所得数值四舍五入至0.005最近的倍数，表示为：×.××0或×XX5。

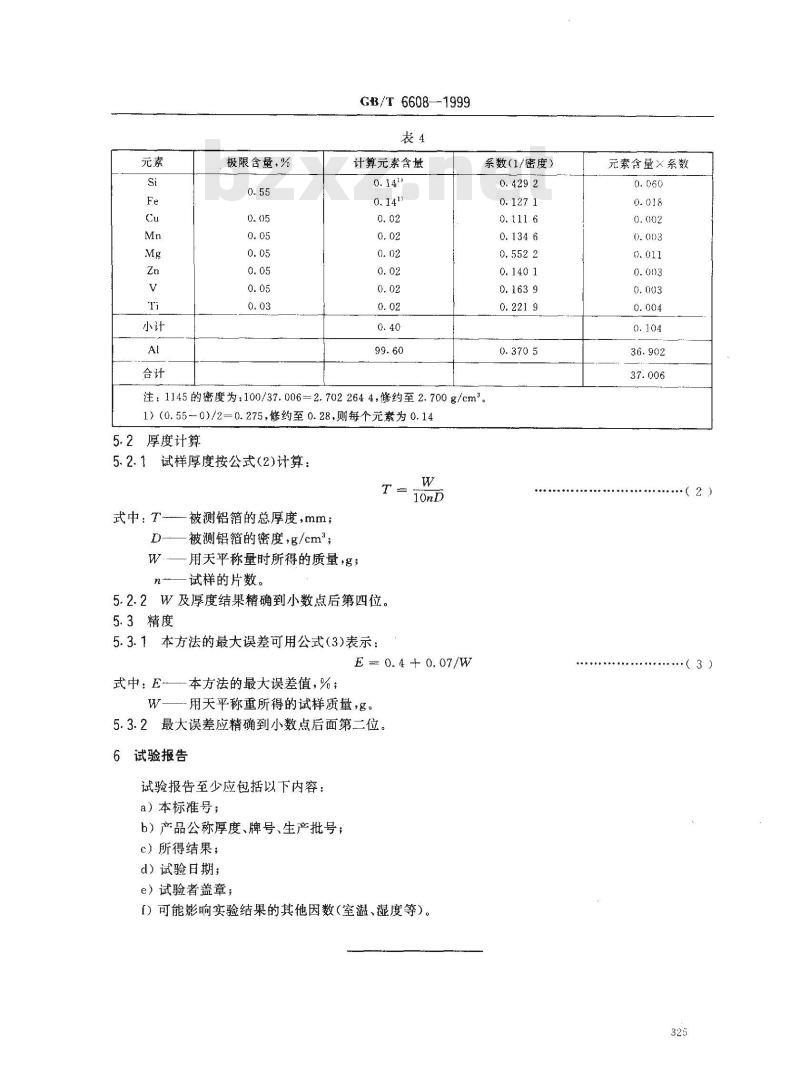

b）铝含量小于99.35%的铝和铝合金，所得数值四舍五入至0.01最近的倍数，表示为：×.××。5.1.2.6铝及铝合金密度计算方法示例（以牌号1145为例）见表4：324
极限含量，%
GB/T 6608--1999
计算元素含量
系数(1/密度）
注：1145的密度为：100/37.006=2.7022644，修约至2.700g/cm。1）（0.55-0)/2=0.275，修约至0.28，则每个元素为0.145.2厚度计算
5.2.1试样厚度按公式(2)计算
式中：T-被测铝箔的总厚度，mm；D-
被测铝箔的密度，g/cm；
用天平称量时所得的质量，名；试样的片数。
5.2.2W及厚度结果精确到小数点后第四位。5.3精度
5.3.1本方法的最大误差可用公式（3)表示：W
E - 0. 4 + 0. 07/W
式中：E-
本方法的最大误差值，%；
一用天平称重所得的试样质量，g。5.3.2最大误差应精确到小数点后面第二位。试验报告
试验报告至少应包括以下内容：a）本标准号；
b）产品公称厚度、牌号、生产批号；c）所得结果；
d）试验日期；
e）试验者盖章；
）可能影响实验结果的其他因数（室温、湿度等）。元素含量×系数
（3）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
