【国家标准(GB)】 塑料 聚苯乙烯(PS)模塑和挤出材料 第2部分:试样制备和性能测定

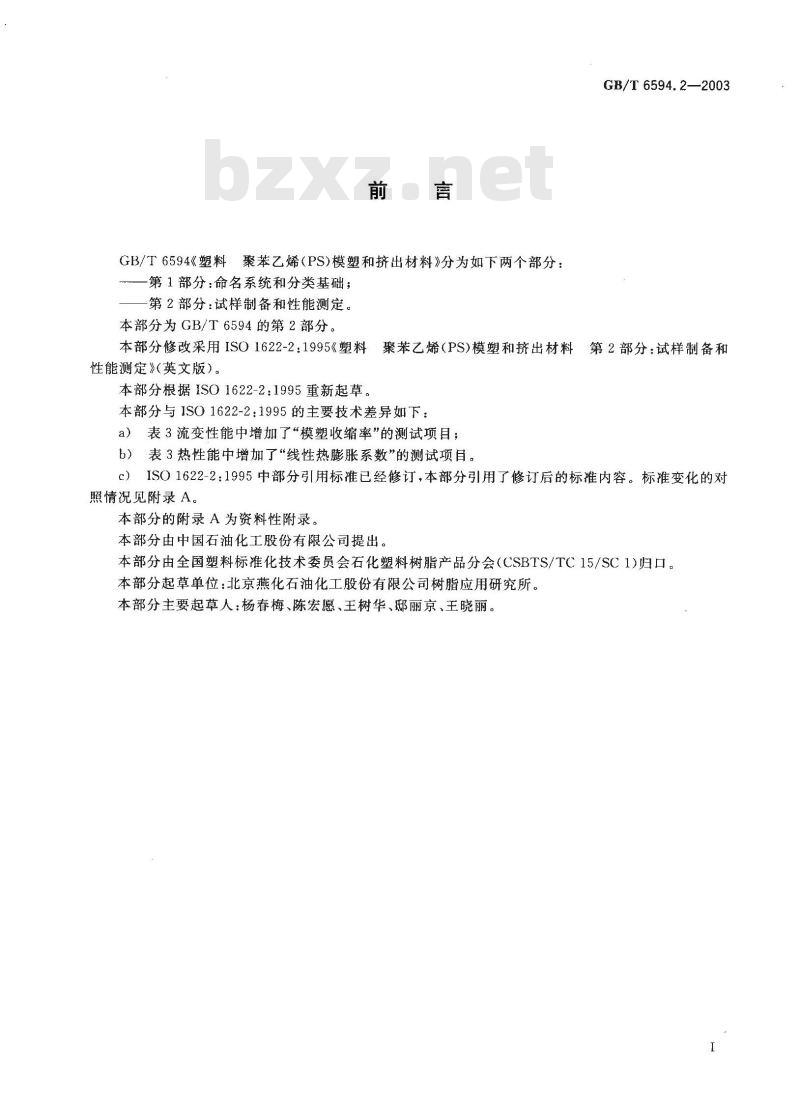

GB/T6594《塑料聚苯乙烯（PS)模塑和挤出材料》分为如下两个部分：第1部分：命名系统和分类基础；-第2部分：试样制备和性能测定。本部分为GB/T6594的第2部分。
GB/T 6594.2—2003
本部分修改采用ISO1622-2：1995《塑料聚苯乙烯（PS)模塑和挤出材料第2部分：试样制备和性能测定》（英文版）。
本部分根据ISO1622-2：1995重新起草。本部分与ISO1622-2：1995的主要技术差异如下：a）表3流变性能中增加了“模塑收缩率”的测试项目；b）表3热性能中增加了“线性热膨胀系数”的测试项目。c）ISO1622-2：1995中部分引用标准已经修订，本部分引用了修订后的标准内容。标准变化的对照情况见附录A。
本部分的附录A为资料性附录。
本部分由中国石油化工股份有限公司提出。本部分由全国塑料标准化技术委员会石化塑料树脂产品分会（CSBTS/TC15/SC1)归口。本部分起草单位：北京燕化石油化工股份有限公司树脂应用研究所。本部分主要起草人：杨春梅、陈宏愿、王树华、邸丽京、王晓丽。1范围

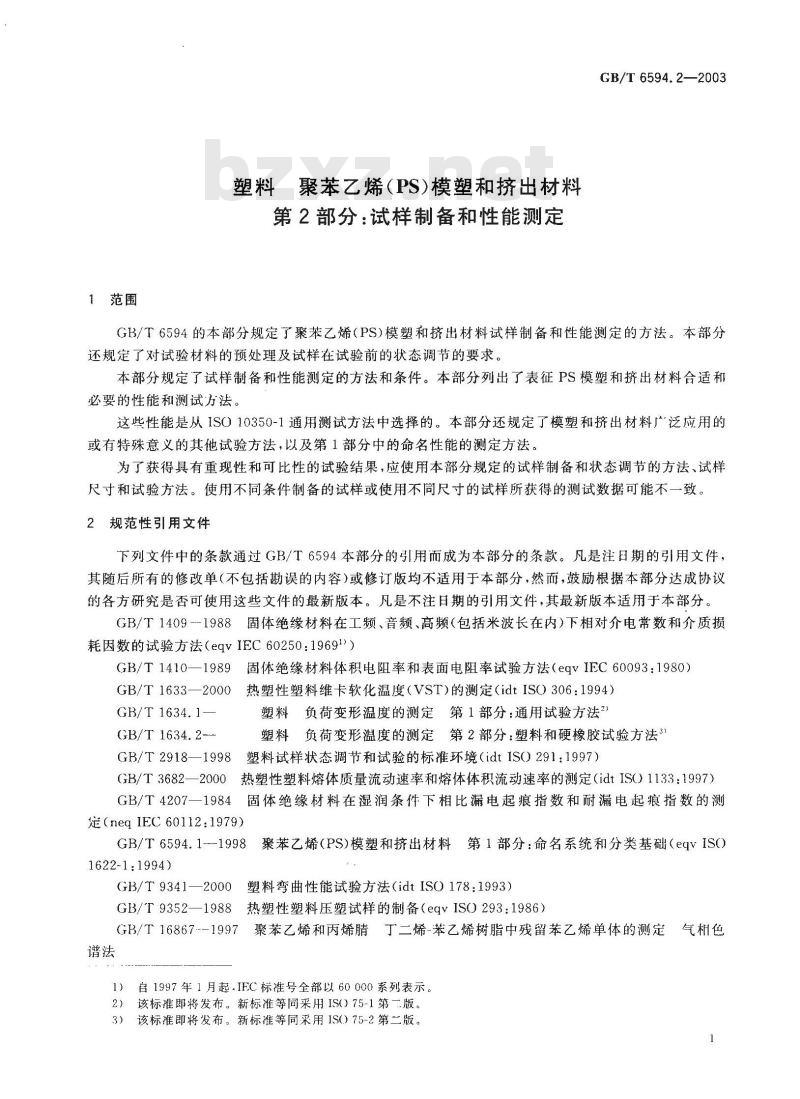

塑料聚苯乙烯（PS)模塑和挤出材料第2部分：试样制备和性能测定
GB/T 6594.2—2003
GB/T6594的本部分规定了聚苯乙烯（PS)模塑和挤出材料试样制备和性能测定的方法。本部分还规定了对试验材料的预处理及试样在试验前的状态调节的要求。本部分规定了试样制备和性能测定的方法和条件。本部分列出了表征PS模塑和挤出材料合适和必要的性能和测试方法。
这些性能是从1SO10350-1通用测试方法中选择的。本部分还规定了模塑和挤出材料广泛应用的或有特殊意义的其他试验方法，以及第1部分中的命名性能的测定方法。为了获得具有重现性和可比性的试验结果，应使用本部分规定的试样制备和状态调节的方法、试样尺寸和试验方法。使用不同条件制备的试样或使用不同尺寸的试样所获得的测试数据可能不一致。2规范性引用文件
下列文件中的条款通过GB/T6594本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB/T1409--1988固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损耗因数的试验方法（eqvIEC60250：19691））GB/T1410—1989固体绝缘材料体积电阻率和表面电阻率试验方法（eqvIEC60093：1980）GB/T1633—2000热塑性塑料维卡软化温度（VST）的测定（idtISO306：1994）GB/T 1634. 1—
GB/T 1634. 2--
塑料负荷变形温度的测定第1部分：通用试验方法2塑料负荷变形温度的测定第2部分：塑料和硬橡胶试验方法3GB/T2918—1998
塑料试样状态调节和试验的标准环境（idtIS0291：1997）GB/T3682—2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO）1133：1997）GB/T4207—1984
固体绝缘材料在湿润条件下相比漏电起痕指数和耐漏电起痕指数的测定（neqIEC60112：1979）
GB/T 6594. 1-1998
1622-1: 1994)
聚苯乙烯（PS)模塑和挤出材料第1部分：命名系统和分类基础（eqvISO）GB/T 9341—2000
塑料弯曲性能试验方法（idtISO178：1993）GB/T9352—1988#
热塑性塑料压塑试样的制备（eqvISO293：1986）GB/T16867--1997聚苯乙烯和丙烯睛丁二烯-苯乙烯树脂中残留苯乙烯单体的测定气相色谱法
1）自1997年1月起.IFC标准号全部以60000系列表示。该标准即将发布。新标准等同采用IS(）75-1第一.版。2）
该标准即将发布。新标准等同采用IS(）75-2第二版。3）
GB/T 6594.2-—2003

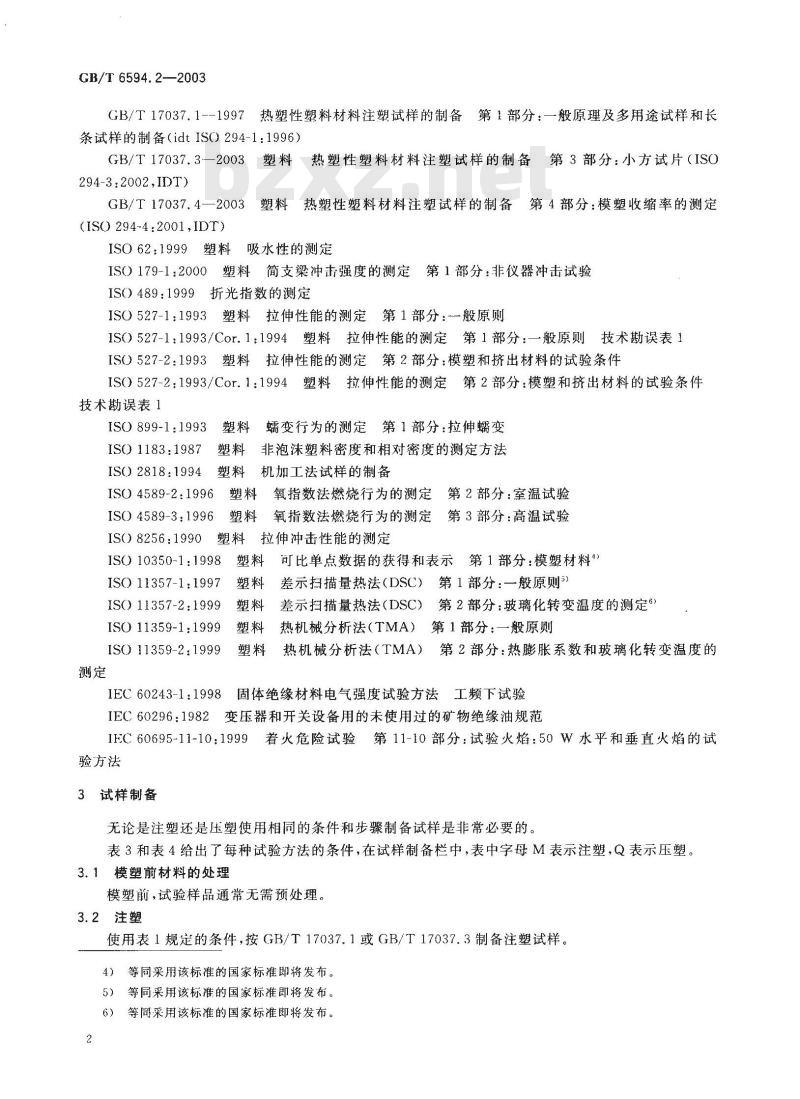

GB/T17037.1--1997热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备（idtIS0）294-1：1996）GB/T 17037.3—2003
294-3:2002,IDT)
塑料热塑性塑料材料注塑试样的制备第3部分：小方试片（ISOGB/T 17037.4—2003
塑料热塑性塑料材料注塑试样的制备第4部分：模塑收缩率的测定(ISO 294-4:2001,IDT)
ISO62:1999塑料吸水性的测定
IS0179-1:2000塑料简支梁冲击强度的测定第1部分：非仪器冲击试验IS）489：1999折光指数的测定
ISO527-1：1993塑料拉伸性能的测定，第1部分：般原则IS0）527-1:1993/Cor.1:1994塑料拉伸性能的测定第1部分：一般原则技术勘误表1ISO527-2：1993塑料拉伸性能的测定第2部分：模塑和挤出材料的试验条件IS）527-2:1993/Cor.1:1994塑料拉伸性能的测定第2部分：模塑和挤出材料的试验条件技术勘误表 1
3塑料虫
ISO 899-1:1993
蠕变行为的测定第1部分：拉伸变ISO 1183:1987
塑料非泡沫塑料密度和相对密度的测定方法IS2818:1994塑料机加工法试样的制备ISO 4589-2:1996
ISO 4589-3:1996
塑料氧指数法燃烧行为的测定
第2部分：室温试验
氧指数法燃烧行为的测定
第3部分：高温试验
ISO 8256:1990
塑料拉伸冲击性能的测定
ISO 10350-1:1998
塑料可比单点数据的获得和表示第1部分：模塑材料1ISO 11357-1:1997
ISO11357-2:1999
ISO 11359-1:1999
ISO 11359-2:1999
IEC 60243-1:1998
差示扫描量热法（DSC）第1部分：一般原则5)塑料
差示扫描量热法（DSC）第2部分：玻璃化转变温度的测定6)塑料
热机械分析法（TMA）第1部分：一般原则塑料
热机械分析法（TMA）第2部分：热膨胀系数和玻璃化转变温度的固体绝缘材料电气强度试验方法工频下试验IEC60296：1982变压器和开关设备用的未使用过的矿物绝缘油规范IFC60695-11-10：1999着火危险试验第11-10部分：试验火焰：50W水平和垂直火焰的试验方法
3试样制备
无论是注塑还是压塑使用相同的条件和步骤制备试样是非常必要的表3和表4给出了每种试验方法的条件，在试样制备栏中，表中字母M表示注塑，Q表示压塑。3.1模塑前材料的处理
模塑前，试验样品通常无需预处理。3.2注塑
使用表1规定的条件，按GB/T17037.1或GB/T17037.3制备注塑试样。4）等同采用该标准的国家标准即将发布。5）
等同采用该标准的国家标准即将发布。6）
等同采用该标准的国家标准即将发布。2
所有级

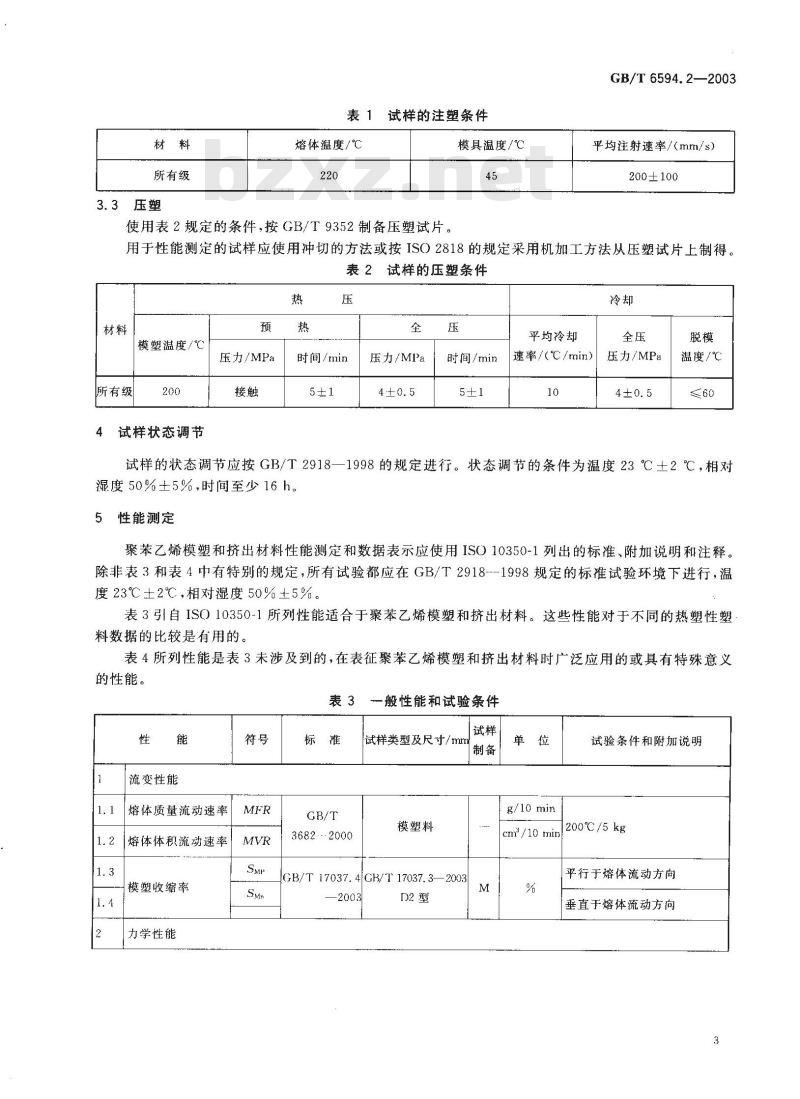

3.3压塑
表1试样的注塑条件
熔体温度/℃
使用表2规定的条件，按GB/T9352制备压塑试片。模具温度/℃
GB/T 6594.2—2003
平均注射速率/（mm/s）
200±100
用于性能测定的试样应使用冲切的方法或按ISO2818的规定采用机加工方法从压塑试片上制得。表2试样的压塑条件
所有级
模塑温度/℃
试样状态调节
压力/MPa
时间/min
压力/MPa
时间/min
平均冷却
速率/(℃/min）
压力/MPa
温度/℃
试样的状态调节应按GB/T2918一1998的规定进行。状态调节的条件为温度23℃土2℃，相对湿度50%±5%，时间至少16h。
5性能测定
聚苯乙烯模塑和挤出材料性能测定和数据表示应使用ISO10350-1列出的标准、附加说明和注释。除非表3和表4中有特别的规定，所有试验都应在GB/T2918--1998规定的标准试验环境下进行，温度23℃±2℃，相对湿度50%±5%。表3引自ISO10350-1所列性能适合于聚苯乙烯模塑和挤出材料。这些性能对于不同的热塑性塑料数据的比较是有用的。
表4所列性能是表3未涉及到的，在表征聚苯乙烯模塑和挤出材料时广泛应用的或具有特殊意义的性能。
流变性能
熔体质量流动速率
熔体体积流动速率
模塑收缩率
力学性能
3682-2000
一般性能和试验条件
试样类型及尺寸/mm
模塑料
GB/T17037.4GB/T17037.3—20032003
g/10min
试验条件和附加说明
200℃/5kg
cm/10 min:
平行于熔体流动方向
垂直于熔体流动方向
GB/T 6594.2—2003
拉伸弹性模量
拉伸断裂应力
拉伸断裂应变
拉伸蠕变模量
弯曲模量
弯曲强度
简支梁冲击强度
简支梁缺口冲击强度
拉伸缺口冲击强度
热性能
玻璃化转变温度
负荷变形温度
维卡软化温度
线性热膨胀系数
燃烧性
氧指数
IS() 527-1 : 1993!
ISO 527-2 : 1993
ISO 899-1:
GB/T 9341
ISO 179-1：

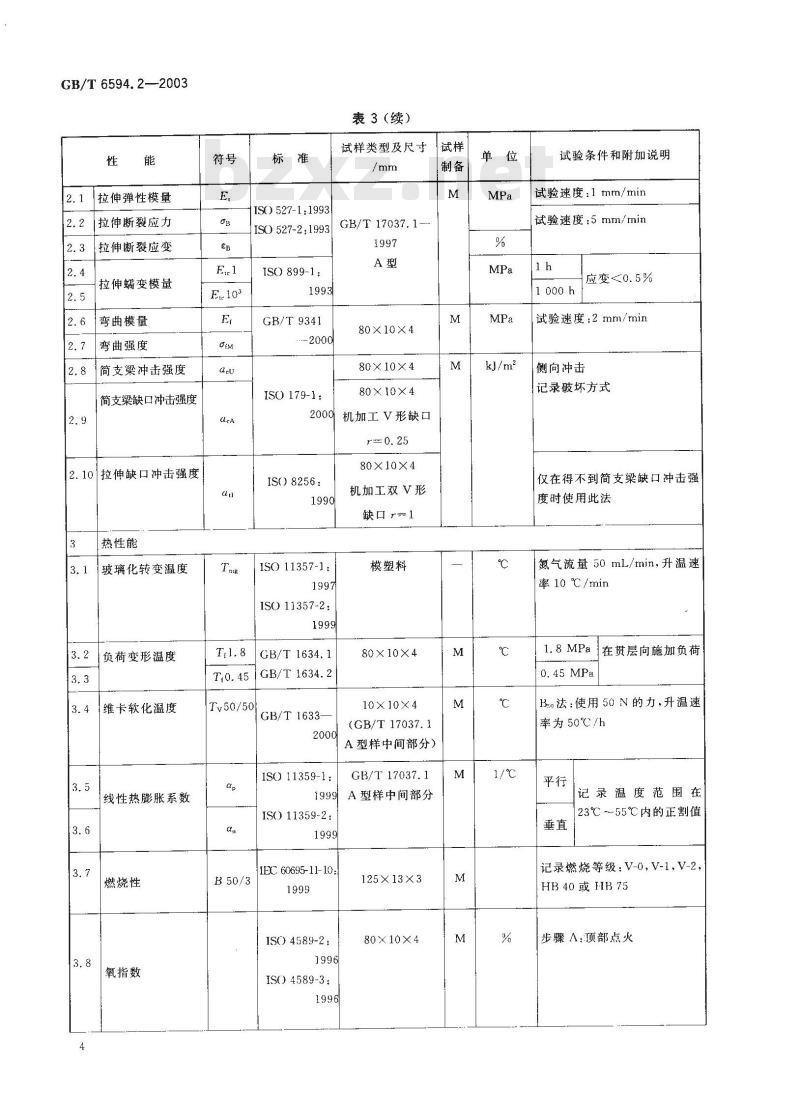

表3（续）
试样类型及尺寸
GB/T 17037. 1
80×10×4
80×10×4
80×10×4
2000机加工V形缺口
IS()8256:
ISO 11357-1 :
ISO 11357-2:
GB/T 1634. 1
T,0. 45GB/T 1634.2
T50/50
GB/T 1633
ISO 11359-1:
ISO11359-2:
IEC 60695-11-10:
ISO 4589-2:
ISO 4589-3:bzxz.net
80×10×4
机加工双V形
缺口r=1
模塑料
80×10×4
10×10×4
(GB/T 17037. 1
A型样中间部分）
GB/T 17037. 1
A型样中间部分
125×13× 3
80 ×10 ×4
试验条件和附加说明
试验速度：1 mrm/min
试验速度：5 mm/min
1 000 h
应变<0.5%
试验速度：2mm/min
侧向冲击
记录破坏方式
仅在得不到简支梁缺口冲击强
度时使用此法
氮气流量50mL/min，升温速
率10℃/min
在贯层向施加负荷
B3a法：使用50N的力，升温速
率为50℃/h
记录温度范围在
23℃~～55℃内的正割值
记录燃烧等级：V-0，V-1,V-2，HB40或HB75
步骤A：顶部点火
电性能
相对介电常数
介质损耗指数
体积电阻率
表面电阻率
电气强度
4.9相比漏电起痕指数
其他性能
吸水性
tan&100
tangiM
注：M=注塑,Q一压塑。
GB/T 1409
GB/T 1410
IEC 60243-1:
GB/T4207
--1984
ISO 62:1999
ISO 1183 :1987
a见IS010350-1：1988注15和注16表3（续）
试样类型及尺寸
≥60×≥60×2
≥60×≥60×1
≥60×≥60×2*
≥15×≥15×4
(GB/T 17037. 1
A型样肩部）
GB/T 17037.3
GB/T 17037. 1
A型样中间部分
GB/T 6594.2—2003
试验条件和附加说明
补偿电极边缘效应，
试样应足够宽以防
止沿表面放电
1 min值
使用长50mm，宽
1 mm到2mm的接
触线电极，间隔5mm
用直径20mm的球面电极浸
人IEC60296规定的变压油采
用2 kV/s的升压速度
用溶液A
23℃水中饱和值
温度23℃，相对湿度50%环境
下的平衡值
表4对PS模塑和挤出材料有特别意义的附加性能和试验条件性
附加性能
残留苯乙烯单体
1.2折光指数
注：M=注塑
GB/T 16867
ISO 489:
试样类型及
尺寸/mm
模塑料
GB/T 17037. 1
A型样中间部分
试验条件和附加说明
GB/T 6594.2—2003
（资料性附录）
本部分规范性引用文件与ISO1622-2：1995引用标准情况的对照表A.1列出了本部分规范性引用文件与ISO1622-2：1995引用标准的对照一览表，表A.1本部分规范性引用文件与ISO1622-2:1995引用标准的对照序号
本部分规范性引用标准
GB/T 1409—1988(eqv IEC 60250:1969)GB/T 1410
GB/T 1633
-1989(eqv IEC 60093 : 1980)
-2000(idt 1SO 306 : 1994)
GB/T 1634. 1—a
GB/T 1634. 2
GB/T 2918--1998(idt ISO 291 : 1997)-2000(idt IS) 1133:1997)
GB/T 3682—
GB/T 4207 .-- 1984(neq IEC 60112: 1979)1998(eqv ISO 1622-1:1994)
GB/T 6594. 1
GB/T 9341:2000(idt ISO) 178:1993)GB/T 9352 --1988(eqv ISO) 293 : 1986)GB/T 16867 -1997c
GB/T17037.1—1997(idtIS)294-1:1996)GB/T17037.3--2003(ISO)294-3:2001,IDT)GB/T17037.4—2003(ISO294-4:2002,IDT)ISO 62:1999
ISO 179-1:2000
ISO 489:1999
ISO527-1:1993及ISO527-1:1993/Cor.1:1994ISO527-2:1993及ISO527-2:1993/Cor.1:1994IS 899-1 : 1993
ISO 1183: 1987
IS) 2818:1994
ISO) 4589-2: 1996
1SO 4589-3: 1996
ISO 8256 : 1990
ISO) 10350-1:1998
IS() 11357-1 : 19979
IS() 11357-2: 1999d
ISO1622-2：1995引用标准
IEC 250:1969
IEC 93:1980
ISO 306:1994
ISO) 75-1: 1993
ISO 75-2 : 1993
ISO 291:1977
1 ISO 1133:1991
IEC112:1979
ISO) 1622-1 : 1994
ISO178:1993
ISO 293:1986
ISO 2561 : 1974
ISO 294 :1995
ISO 62:1980
ISO179:1993
ISO 489:1983
ISO 527-1:1993
ISO 527-21993
ISO 3167:1993
即将出版的ISO4589-2：1996
即将出版的ISO4589-3：1996
ISO 10350 : 1993
IEO 1006:1991
本部分规范性引用标准
ISO 11359-1:1999
ISO 11359-2:1999
IEC 60243-1:1998
IEC 60296: 1982
IEC60695-11-10：1999
表A.１（续）
GB/T6594.2—2003
ISO1622-2：1995引用标准
IEC243-1:1988
IEC 296:1982
1SO1210:1992
该标准即将发布。新标准等同采用ISO75-1第二版。该标准即将发布。新标准等同采用ISO75-2第二版。D
我国国家标准采用溶液注人法和顶空法测定PS和ABS中残留苯乙烯单体，避免了沉淀法中由于溶剂和沉淀剂的存在影响有关组分的准确测定。8
1999年IS()国际标准化组织发布了用DSC法测定塑料玻璃化转变温度的测试方法ISO11357-1、ISO 11357-2。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
