【国家标准(GB)】 硬质橡胶抗剪切强度的测定

ICS83.060

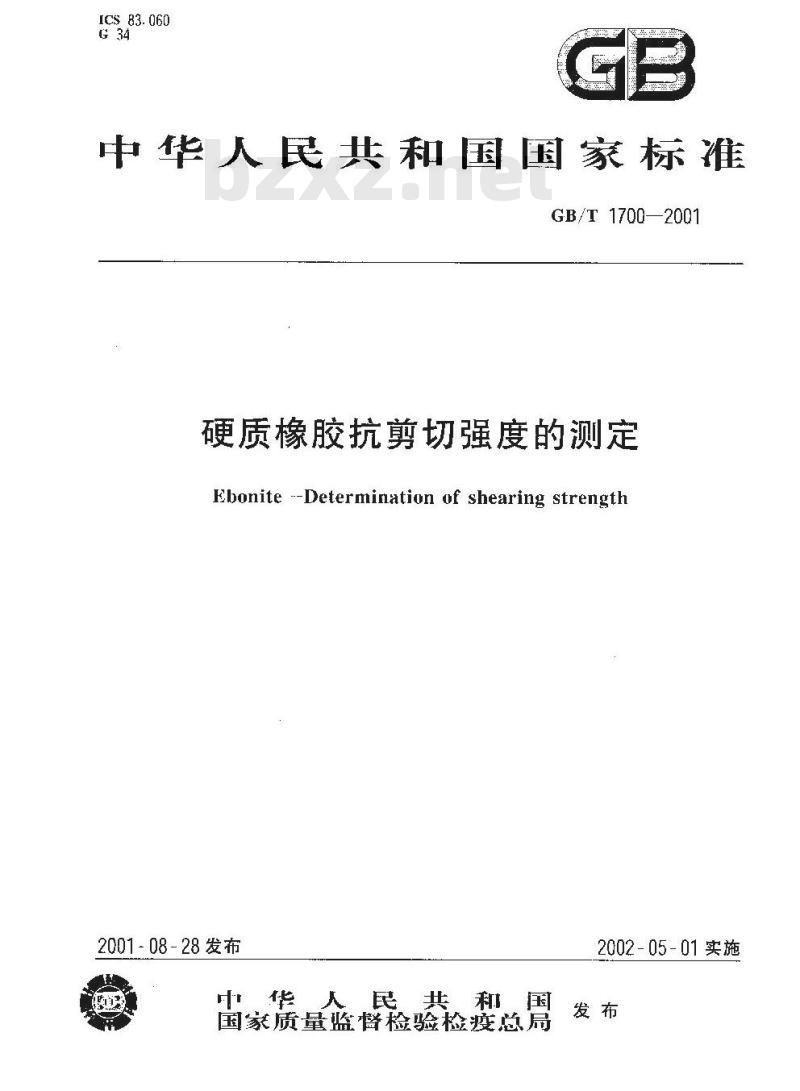

中华人民共和国国家标准
GB/T1700—2001
硬质橡胶抗剪切强度的测定
Ebonite --Determination of shearing strength2001-08-28发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01实施
GB/T 1700--2001

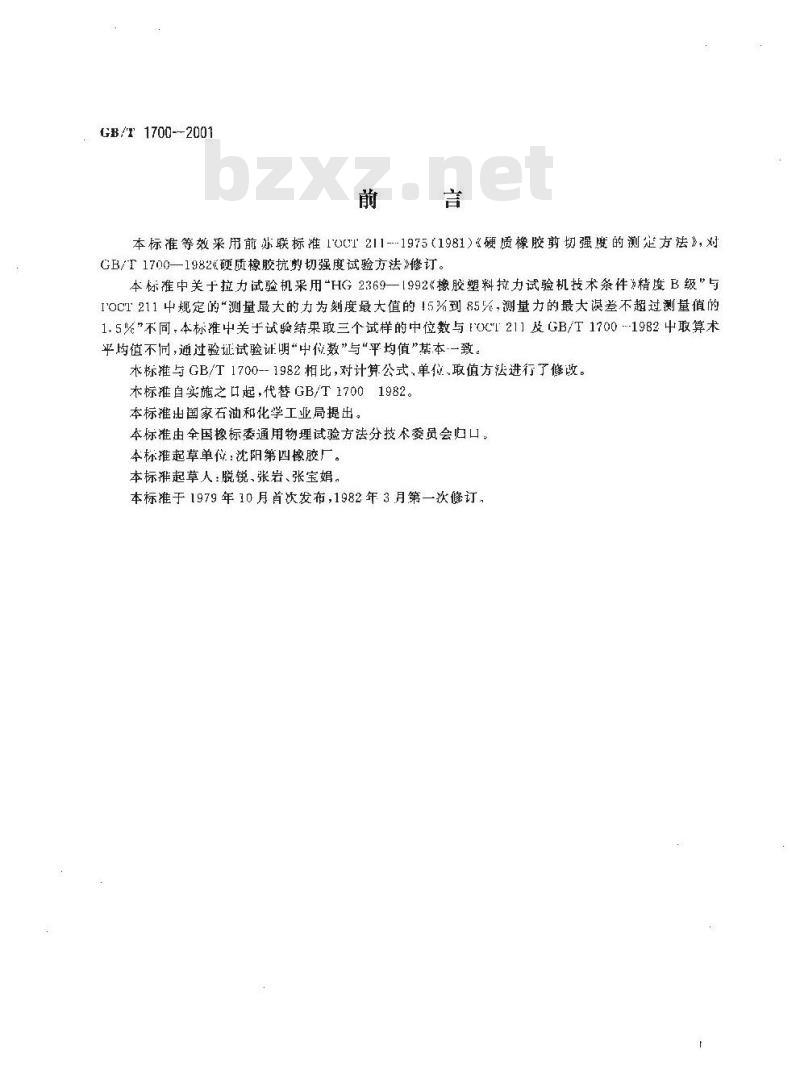

本标准等效采用前求联标准1CT211--1975（1981)硬质橡胶剪切强度的测定方法》，对CB/1700一1982≤砸质橡胶抗射切强度试验方法修订。本标准中关于拉力试验机采用HG2369—1992《橡胶塑料拉力试验机技术条件》精度B级\与10CT211中规定的“测量最大的力为刻度最大值的15%到85%，测量力的最大误差不超过测量值的1.5%\不同，本标准中关于试验结果取三个试样的中位数与FCCT211及GB/T1700--1982中取算术平均值不间，通过验证试验证明“中位数”与“平均值\基本.一致。本标推与GB/T1700--1982相比，对计算公式、单位、取值方法进行了修改。本标推自实施之口起，代替GB/T17001982。本标准出国家石油和化学工业局提出。本标推由全国橡标委通用物理试验方法分技术委员会归口本标起草单位：沈阳第四橡胶厂。本标起草人：脱锐、张岩、张宝娟。本标准于1979年10月首次发布,1982年3月第一次修订，中华人民共和国国家标准

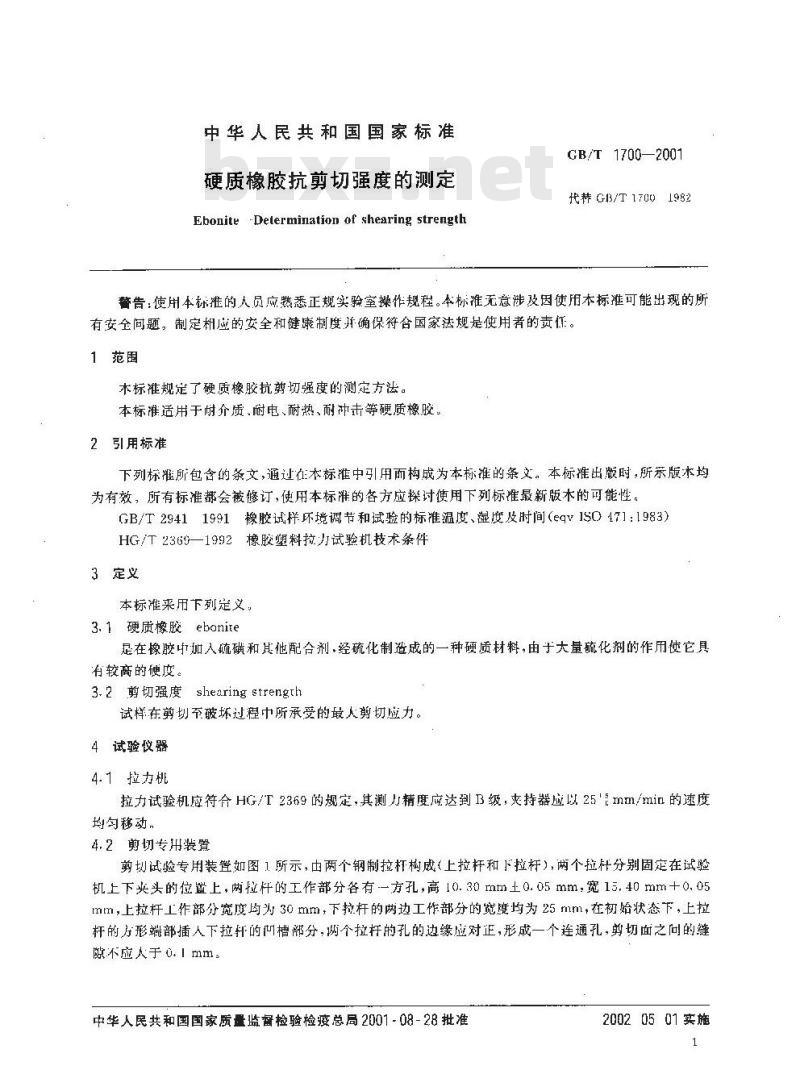

硬质橡胶抗剪切强度的测定
Ebonite-Determination of shearing strengthGB/T 1700—2001
代#GB/T17001982
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全间题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1范围
本标准规定了硬质橡胶抗剪切强度的测定方法。本标准适用于耐介质、耐电、耐热、耐冲击等硬质橡胶。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版求均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T29411991橡胶试样环境调节和试验的标准温度、度及时间（eqVISO471：1983）HG/T2369—1992橡胶塑料拉力试验机技术条件3定义
本标来用下列定义。
3.1硬质橡胶ebonire
是在像胶加入硫磺和其他配合剂.经硫化制造成的一种硬质材料，由于大量硫化剂的作用使它具有较商的硬度。
3.2剪切强度shearing strength试样在剪划至破坏过程中所承受的最人剪切应力。4试验仪器
4.1拉力桃
拉力试验机应符合HG/T2369的规定，其测力精度应达到B级，夹持器应以25mm/min的速度均勾移动。
4.2剪切专用装置

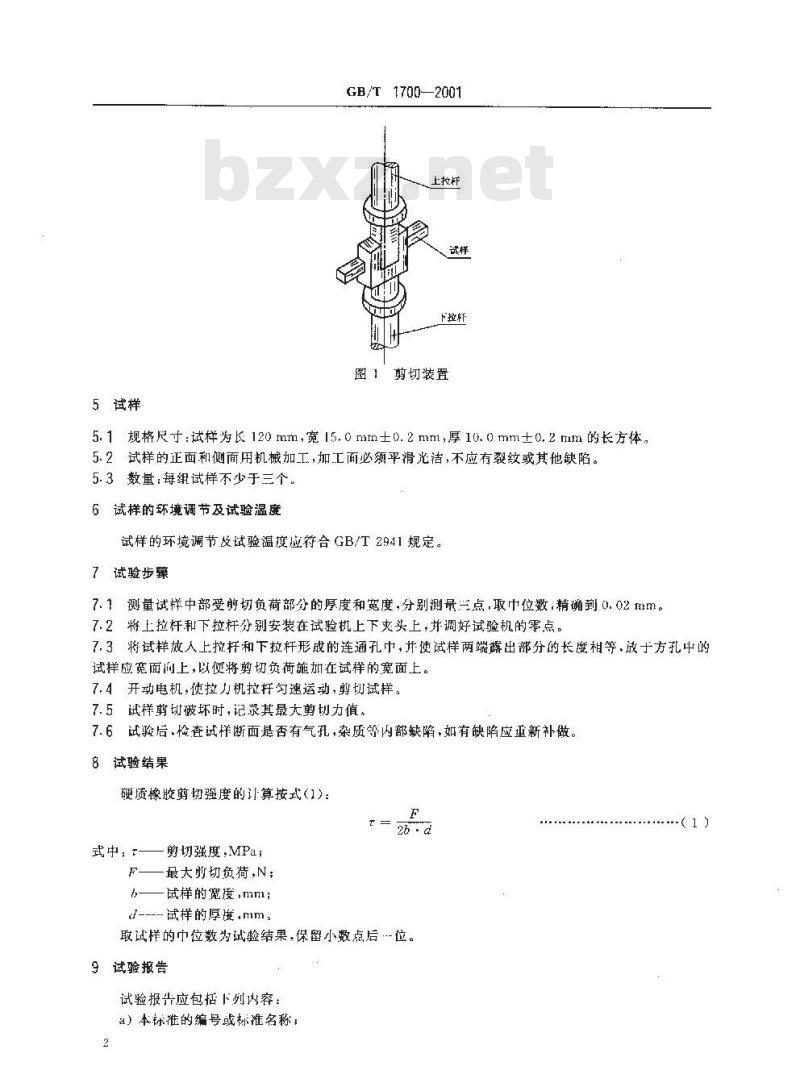

剪划试验专用装置如图1所示，由两个钢制拉杆构成（上拉杆和下拉杆），两个拉杆分别固定在试验机上下夹头的位置上，两拉杆的工作部分各有一方孔，高10.30mm土0.05mm，宽15.40mm+0.05mm，上拉杆工作部分宽度均为30mm，下拉杆的两边工作部分的宽度均为25mm，在初始状态下，上拉杆的方形端部插人下拉杆的凹槽部分，两个拉杆的孔的边缘应对正，形成一个连通孔，剪切面之问的缝隙不应人于0.1 mm
中华人民共和国国家质量监督检验检疫总局2001-08-28批准2002 0501实施
5试样免费标准bzxz.net
GB/T1700—2001
下拉杆
剪切装置
5.1规格尺寸：试样为长120mm，宽15.0 mn士0.2 nm,厚10. 0mm士0.2mm的长方体。5.2试样的正面和侧面用机械加工，加工面必须平滑光洁，不应有裂纹或其他缺陷。5.3数量：每组试样不少于三个。6 试样的环境调节及试验温度
试样的环境调节放试验温度应符合GB/T2941规定。7试验步骤
7.1测量试样中部受前切负荷部分的厚度和宽度，分别测量点，取中位数，精确到0.02mm。7.2将上拉杆和下拉杆分别安装在试验机上下夹头上，井调好试验机的零点。7.3将试样放人上拉杆和下拉杆形成的连通孔中，并使试样两端露出部分的长度相等，放于方孔中的试样应宽面间上，以便将剪切负荷施加在试样的宽面上。7.4开动电机，使拉力机拉杆匀速运动，剪切试样。7.5试样剪切被坏时，记录其最大剪划力值，7.6试验后检查试样断面是否有气孔，杂质等内部缺陷，如有缺陷应重新补做。8试验结果
硬质橡胶剪切强度的订算按式(1)：F
式中：—
剪切强度，MPa；
F最大剪切负荷，N；
h试样的宽度，mm;
-----试样的厚度,mm。
取试样的巾位数为试验结果，保留小数点后-位。9试验报告

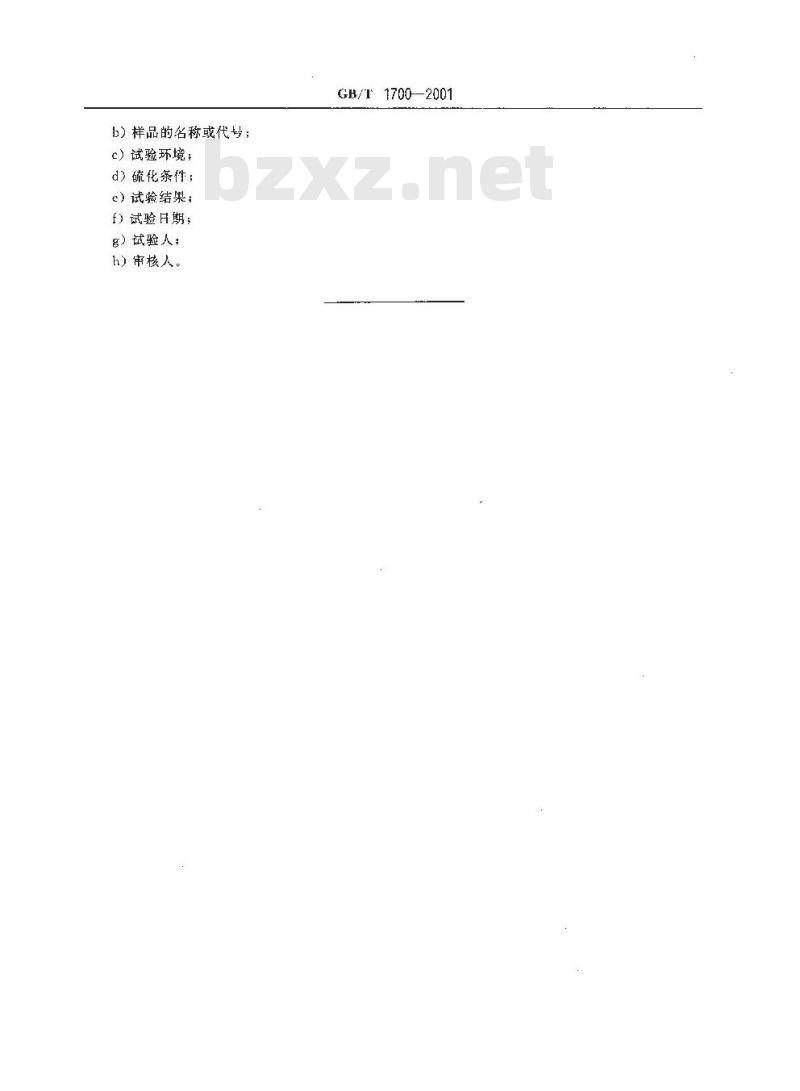

试验报光应包括下列内容：
a）本标准的编号或标准名称：
（1）
b）样品的名称或代号；
c）试验环境；
d）硫化条件；
e）试验结果；
f）试验且期；
g）试验人；
h）审核人。
GB/T1700—2001
GB/T1700-2001
中华人民共和国
国家标准
硬质橡胶抗剪切强度的测定
GB/T 1700--2001
国标准出版杜出版
北京复兴门外三里河北街16号
邮政编码：10C045
电话：6852394668517548
中标准出版社素卓岛印刷厂印刷新华书店北京发行所发行各新华书店经售开木880×12301/16印张：/2字数6享20:02 年2 月第一版
，2002年2月第一次印刷
印数(K
书号：155066-118049定价6.00元网证hzcbs.com
科日505—52／
版权专有侵权必究
举报电话：（010）68533533
