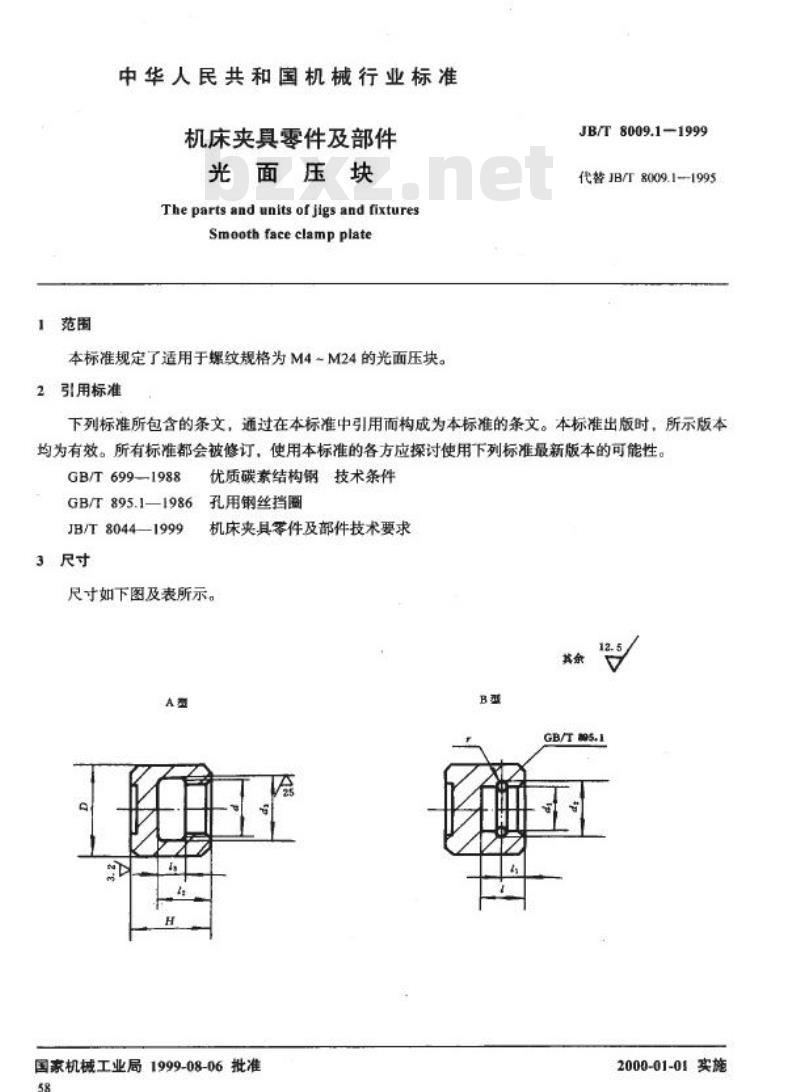

中华人民共和国机械行业标准
机床夹具零件及部件：光面压块
(The parts and units of jigs and fixtures: Smooth face clamp plate)
JB/T 8009.1—1999

1 范围
本标准规定了适用于螺纹规格为 M4~M24 的光面压块。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699 优质碳素结构钢技术条件
GB/T 895.1 孔用钢丝挡圈
JB/T 8044 机床夹具零件及部件技术要求

3 尺寸
尺寸如下图及表所示。

A型：
公称直径 | d | H
M4 | 4.8 | 3.5
M5 | 6.3 | 4.2
M6 | 7.4 | 5.4
M8 | 9.5 | 6.4
M10 | 12.5 | 7.5
M12 | 16.5 | 8.5
M16 | 18.5 | 10.5
M20 | 24.0 | 12.5
M24 | - | -

B型：
公称直径 | d | H
M4 | 4.5 | 3.1
M5 | 7.0 | 3.5
M6 | 10.0 | 4.2
M8 | 12.0 | 5.4
M10 | 14.0 | 6.4
M12 | 18.0 | 7.5
M16 | 22.0 | 8.5
M20 | 26.0 | 10.5
M24 | - | -

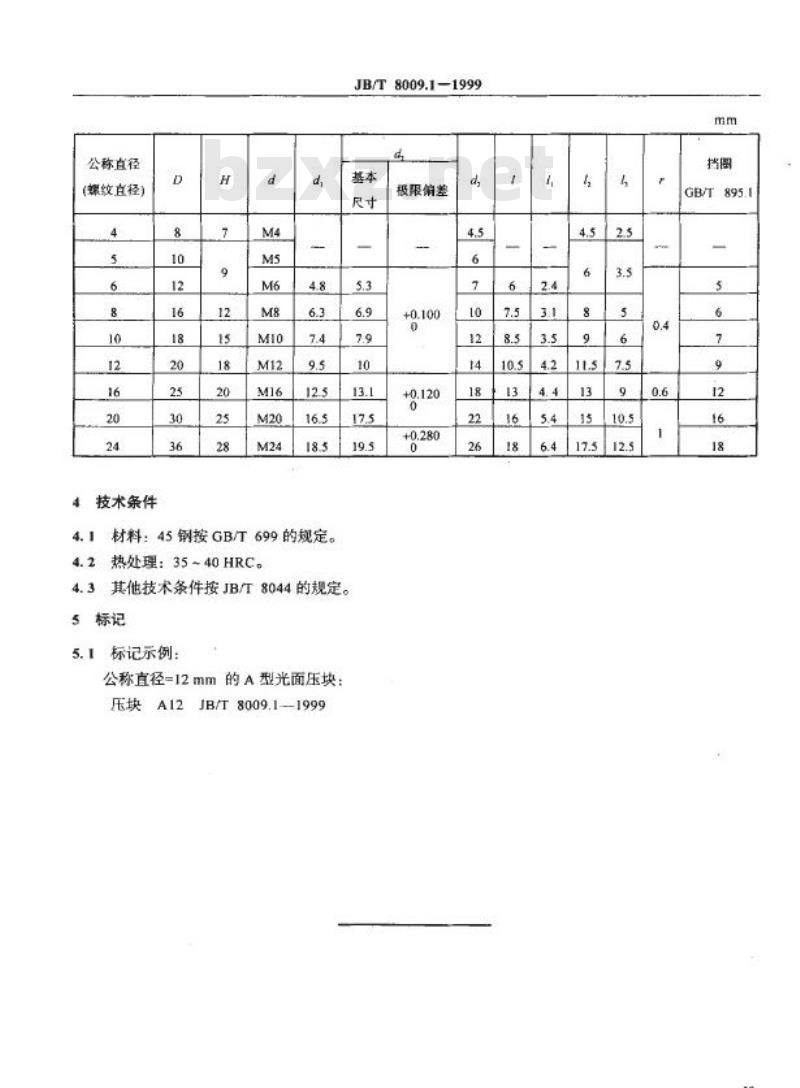

4 技术条件
4.1 材料：45钢按 GB/T 699 的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
公称直径=12mm的A型光面压块：压块A12 JB/T 8009.1—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
