中华人民共和国机械行业标准
机床夹具零件及部件：转动垫圈
The parts and units of jigs and fixtures: Turning washer

ICS 25.080.01
发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局

1 范围
本标准规定了公称直径为5~36 mm的转动垫圈。

2 引用标准
下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T699—1988 优质碳素结构钢技术条件
JB/T8044-1999 机床夹具零件及部件技术要求
本标准代替 JB/T8008.4—1995

3 尺寸

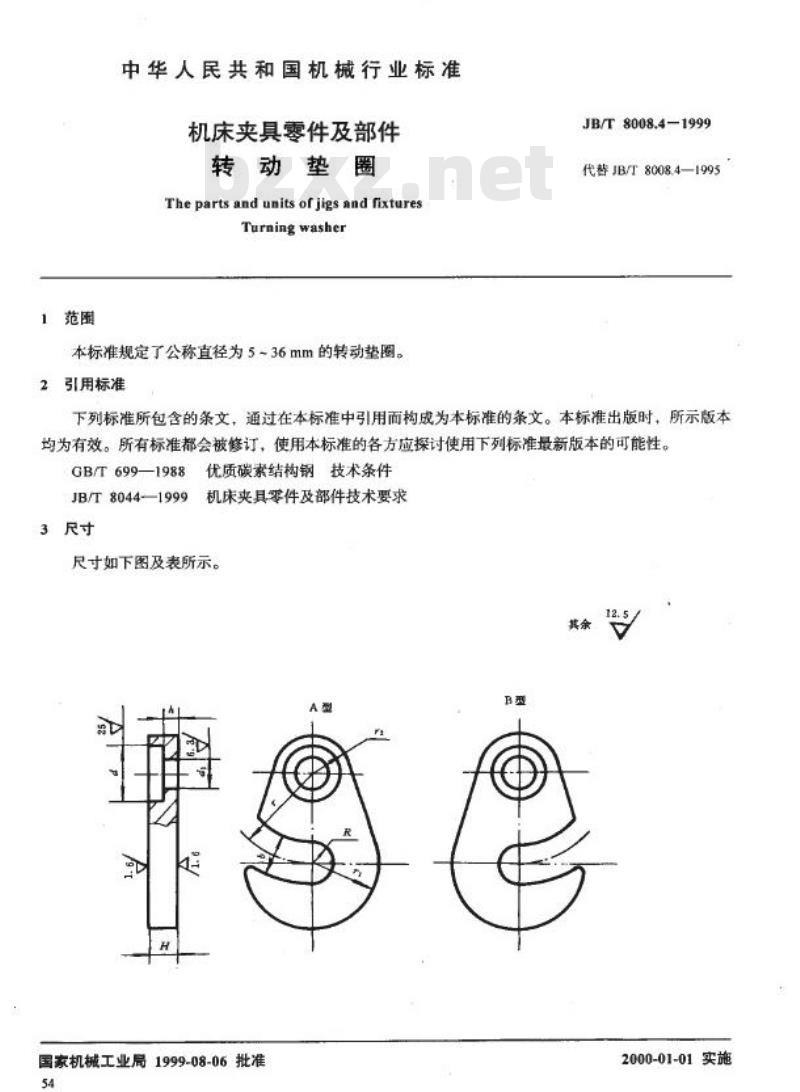

尺寸如下图及表所示。

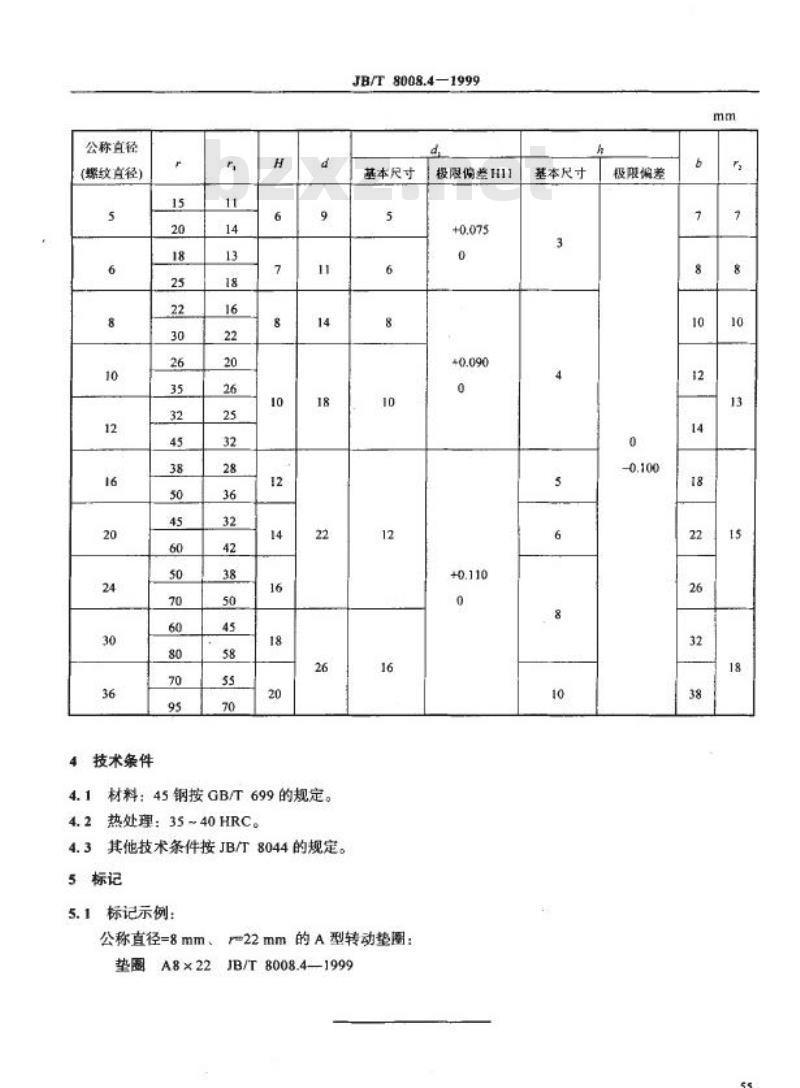

| 公称直径 (d) | 尺寸 | r | H |
| :--- | :--- | :--- | :--- |
| 5 | 15 | 11 | 6 |
| 6 | 18 | 14 | 7 |
| 8 | 20 | 13 | 8 |
| 10 | 22 | 18 | 10 |
| 12 | 25 | 16 | 12 |
| 16 | 26 | 22 | 14 |
| 20 | 30 | 20 | 16 |
| 24 | 32 | 25 | 20 |
| 30 | 35 | 28 | 22 |
| 36 | 38 | 32 | 26 |

4 技术条件
4.1 材料：45钢按GB/T699的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件按JB/T8044的规定。

5 标记
5.1 标记示例：
JB/T8008.4-1999
垫圈A 8×22 (公称直径=8mm、r=22mm)
垫圈A8×22 JB/T8008.4-1999
