【机械行业标准(JB)】机床夹具零件及部件悬式垫圈

本网站发布时间： 1999-08-06 15:00:00

JB/T8008.1-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 8008.1-1999
标准名称：
机床夹具零件及部件悬式垫圈
标准类别：
机械行业标准(JB)
英文名称：
Suspension washers for machine tool fixture parts and components
标准状态：
现行
发布日期：
1999-08-06
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
40.46 KB

手机扫码下载更方便

标准分类号

标准ICS号：
综合、术语学、标准化、文献>>词汇>>01.040.29电气工程 (词汇)
中标分类号：
机械>>工艺装备>>J44一般卡具

关联标准

替代情况：
JB/T 8008.1-1995(原标准号GB/T 2167-1991)

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

发布部门：
机械科学研究院
相关标签：
机床夹具零件部件悬式垫圈

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 8008.1-1999 本标准是对 JB/T 8008.1-95《机床夹具零件及部件悬式垫圈》的修订，修订时仅按有关规定作了编辑性修改，技术内容没有改变。本标准规定了公称直径为 6～48mm 的悬式垫圈。本标准于 1981 年以 GB 2167-80 首次发布，于 1991年 4 月 30 日第一次修订为 GB/T 2167-91，于 1996 年 4 调整为 JB/T 8008.1-95。 JB/T 8008.1-1999 机床夹具零件及部件悬式垫圈 JB/T8008.1-1999

标准内容

部分标准内容：

ICS 25.080.01
JB/T 8008.1—1999

中华人民共和国机械行业标准
机床夹具零件及部件
The parts and units of jigs and fixtures
悬式垫圈
Hanging washer

发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局发布

1 范围
本标准规定了公称直径为6~48mm的悬式垫圈。

2 引用标准
JB/T 8008.1—1999（代替 JB/T 8008.1—1995）
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699—1988 优质碳素结构钢技术条件
JB/T 8044—1999 机床夹具零件及部件技术要求

3 尺寸
尺寸如下图及表所示：

| 公称直径 (螺纹直径) | D | H | d | d1 |
| :--- | :--- | :--- | :--- | :--- |
| 6 | 17 | 6.5 | 8 | 6 |
| 10 | 22 | 7.5 | 10 | 7.5 |
| 12 | 26 | 8.5 | 12 | 9 |
| 16 | 30 | 9.5 | 16 | 12 |
| 20 | 38 | 13.5 | 20 | 15 |
| 24 | 48 | 16.5 | 24 | 19.5 |
| 30 | 55 | 20.5 | 30 | 22.5 |
| 36 | 68 | 24 | 36 | 26 |
| 42 | 80 | 30 | 42 | 32 |
| 48 | 94 | 37 | 48 | 40 |

4 技术条件
4.1 材料：45钢，按GB/T 699的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件按JB/T 8044的规定。

5 标记
5.1 标记示例：
公称直径为16mm的悬式垫圈：
垫圈 16 JB/T 8008.1—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

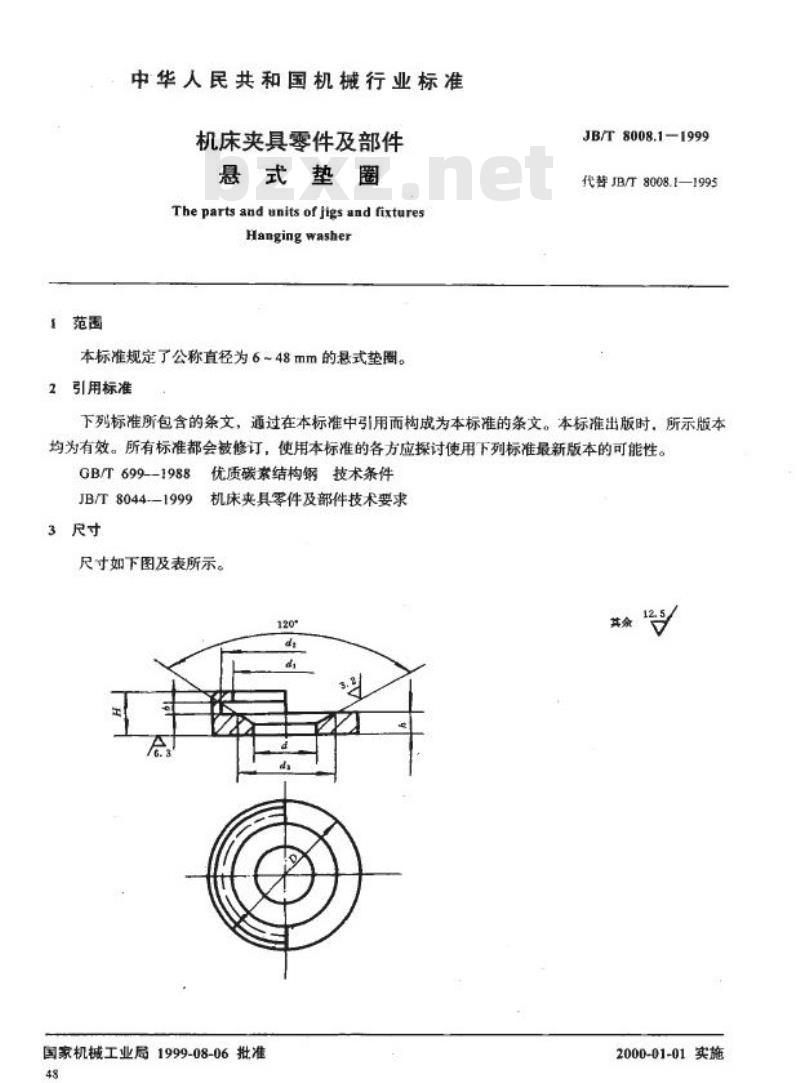

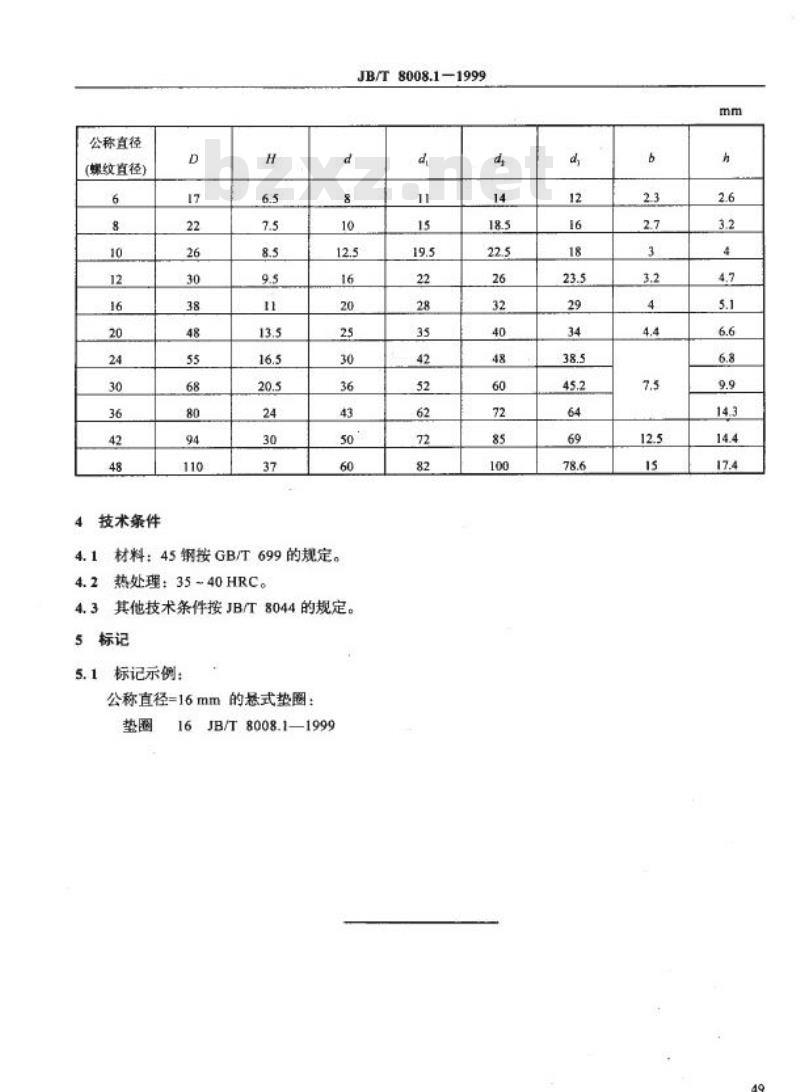

标准图片预览
