【机械行业标准(JB)】 机床夹具零件及部件 钩形螺栓

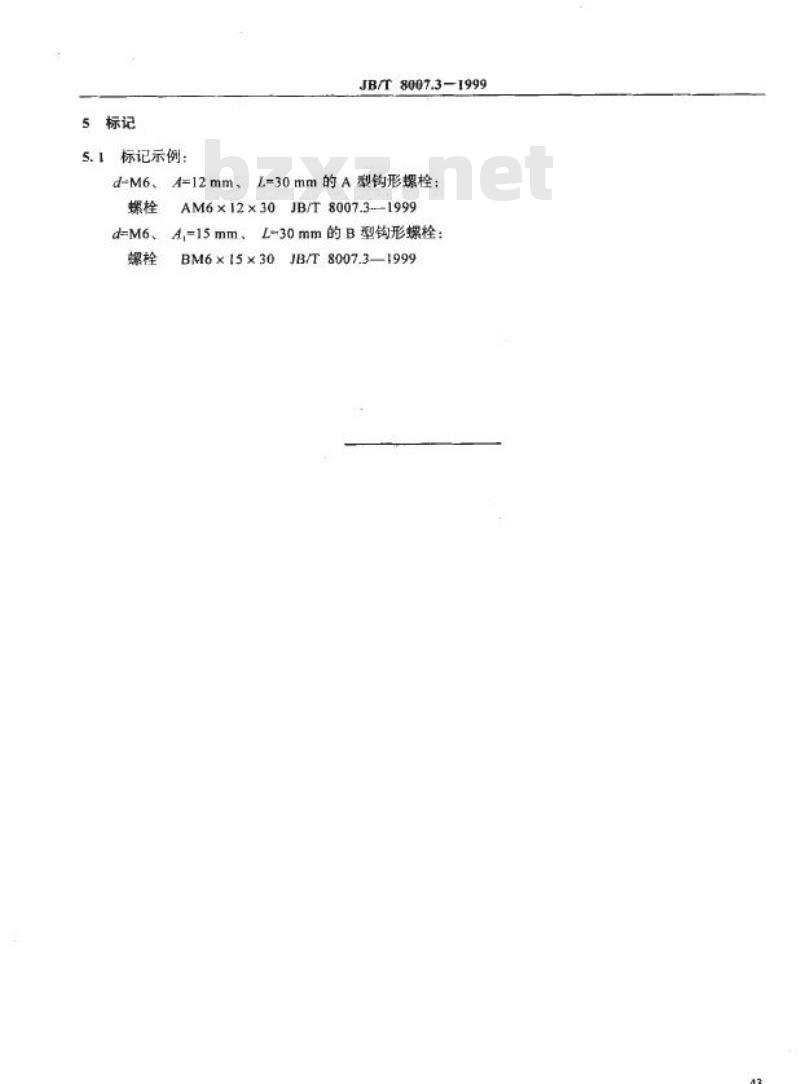

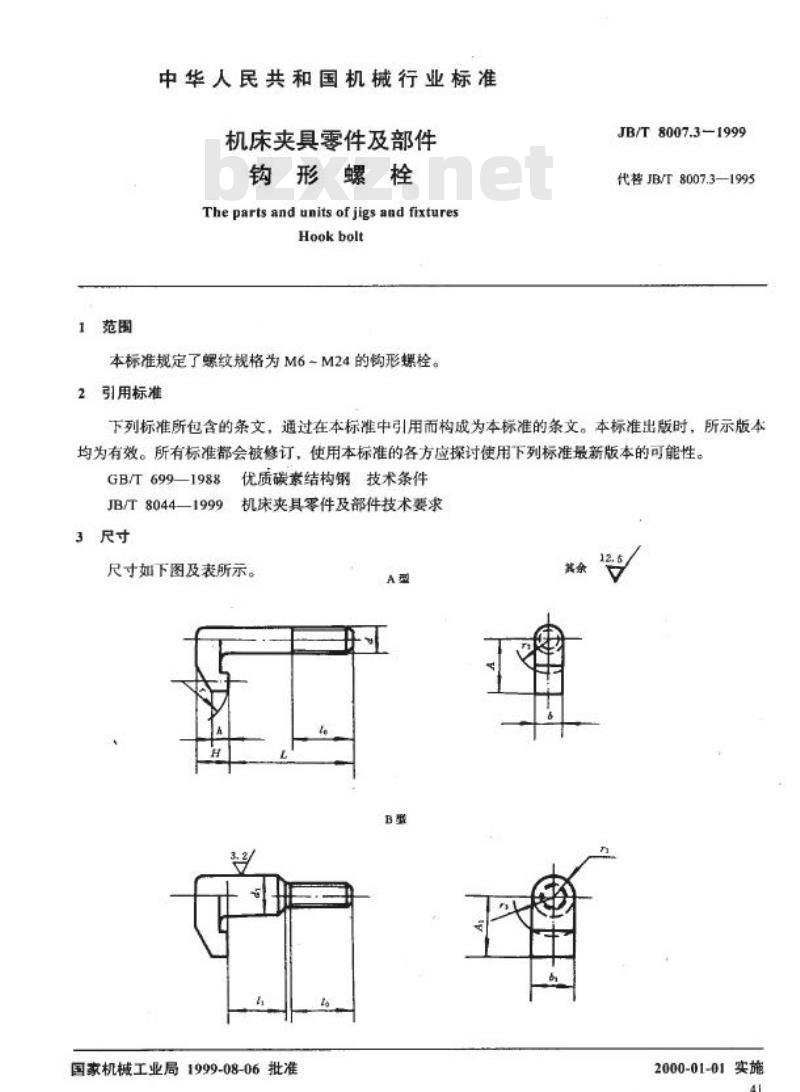

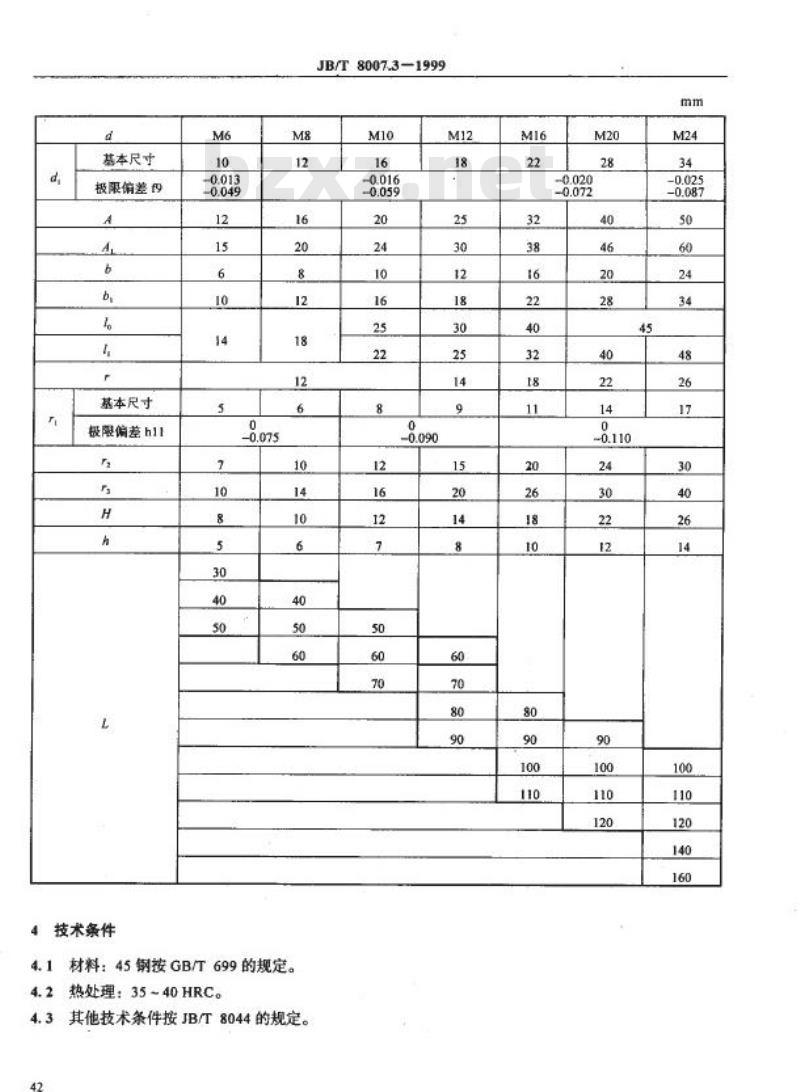

中华人民共和国机械行业标准 机床夹具零件及部件：钩形螺栓 标准编号：JB/T 8007.3-1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了螺纹规格为 M6~M24 的钩形螺栓。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 规格 | d | A | a | b | L (A型) | L (B型) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | M6 | 6 | 10 | 12 | 15 | 30 | 40 | | M8 | 8 | 12 | 16 | 20 | 40 | 50 | | M10 | 10 | 16 | 20 | 24 | 50 | 60 | | M12 | 12 | 18 | 25 | 30 | 60 | 70 | | M16 | 16 | 22 | 32 | 38 | 80 | 90 | | M20 | 20 | 28 | 40 | 46 | 100 | 110 | | M24 | 24 | 34 | 50 | 60 | 120 | 140 | 4 技术条件 4.1 材料：45钢按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： A型钩形螺栓（如 d=M6, A=12mm, L=30mm）：螺栓AM6×12×30 JB/T 8007.3—1999 B型钩形螺栓（如 d=M6, A=15mm, L=30mm）：螺栓BM6×15×30 JB/T 8007.3—1999
