【机械行业标准(JB)】 机床夹具零件及部件 球头螺栓

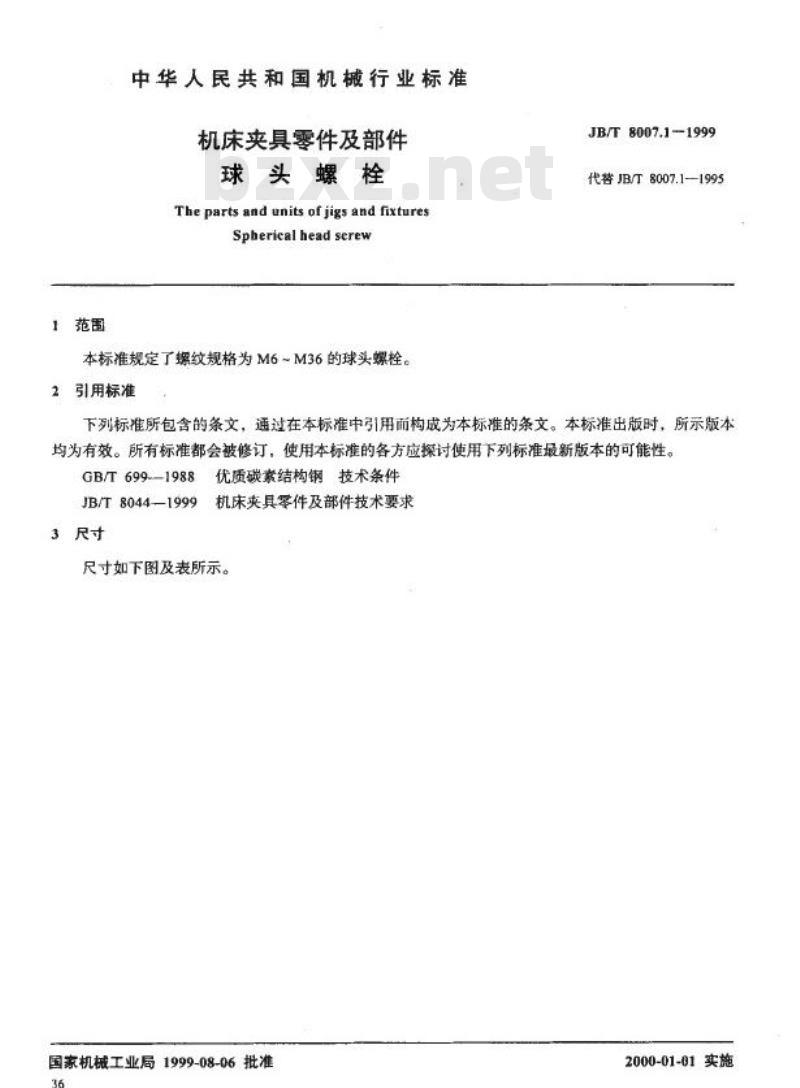

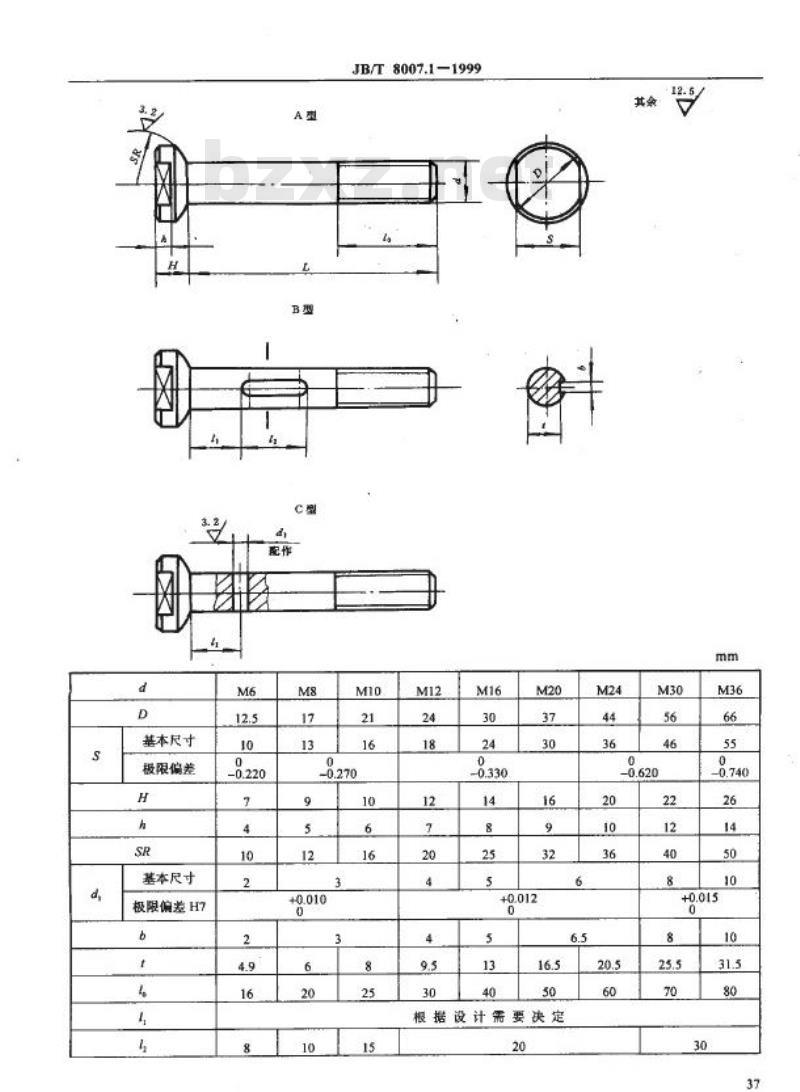

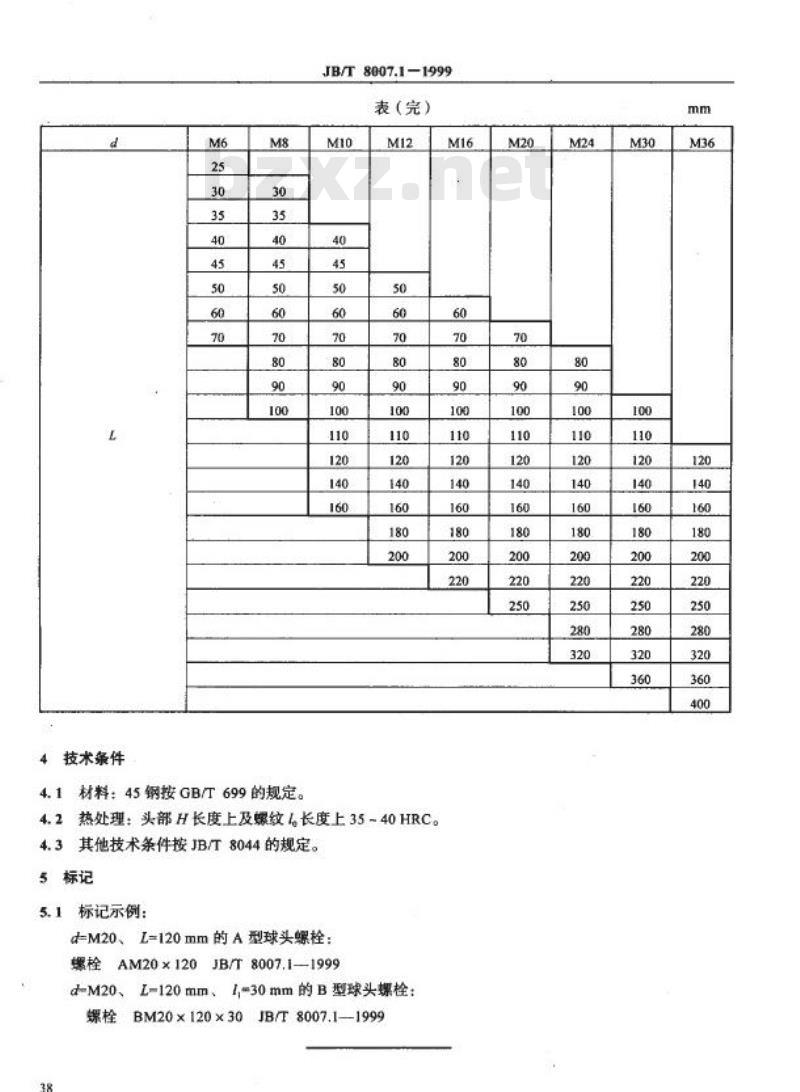

中华人民共和国机械行业标准 机床夹具零件及部件——球头螺栓 (The parts and units of jigs and fixtures — Spherical head screw) JB/T 8007.1—1999 1999-08-06发布，2000-01-01实施 1 范围 本标准规定了螺纹规格为M6~M36的球头螺栓。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术条件 3 尺寸 机床夹具零件及部件技术要求。尺寸如下图及表所示。 规格参数参考表： - M6: D=12.5, H=7, L范围: 25, 30, 35, 40, 45, 50, 60, 70 mm - M8: D=17, H=9, L范围: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 mm - M10: D=21, H=12, L范围: 40, 45, 50, 60, 70, 80, 90, 100, 110, 120, 140, 160 mm - M12: D=24, H=16, L范围: 50, 60, 70, 80, 90, 100, 110, 120, 140, 160, 180, 200 mm - M16: D=30, H=20, L范围: 60, 70, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220 mm - M20: D=37, H=25, L范围: 70, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 250 mm - M24: D=44, H=30, L范围: 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 250, 280, 320 mm - M30: D=56, H=40, L范围: 100, 110, 120, 140, 160, 180, 200, 220, 250, 280, 320, 360 mm - M36: D=66, H=50, L范围: 120, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400 mm 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：头部H长度上及螺纹l长度上，硬度为35~40HRC。 4.3 其他技术条件：按JB/T 8044的规定。 5 标记 5.1 标记示例： - d=M20、L=120mm的A型球头螺栓：螺栓A M20×120 JB/T 8007.1—1999 - d=M20、L=120mm、l1=30mm的B型球头螺栓：螺栓B M20×120×30 JB/T 8007.1—1999
