【机械行业标准(JB)】 机床夹具零件及部件 移动压板

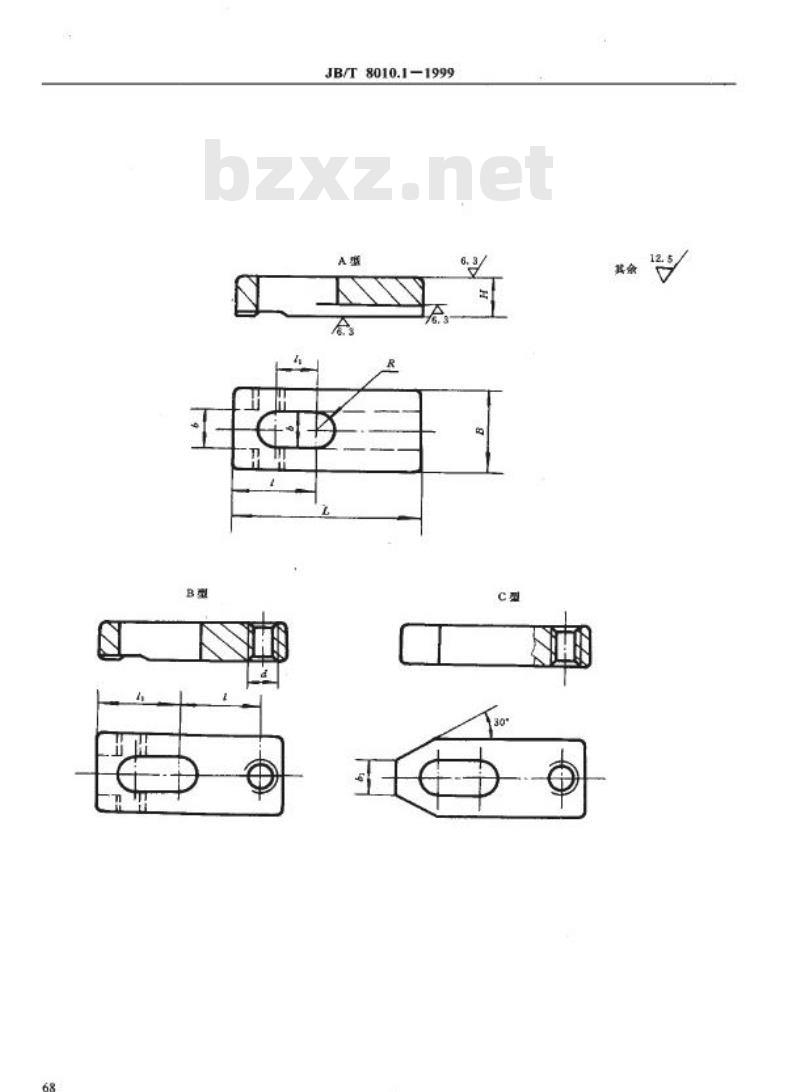

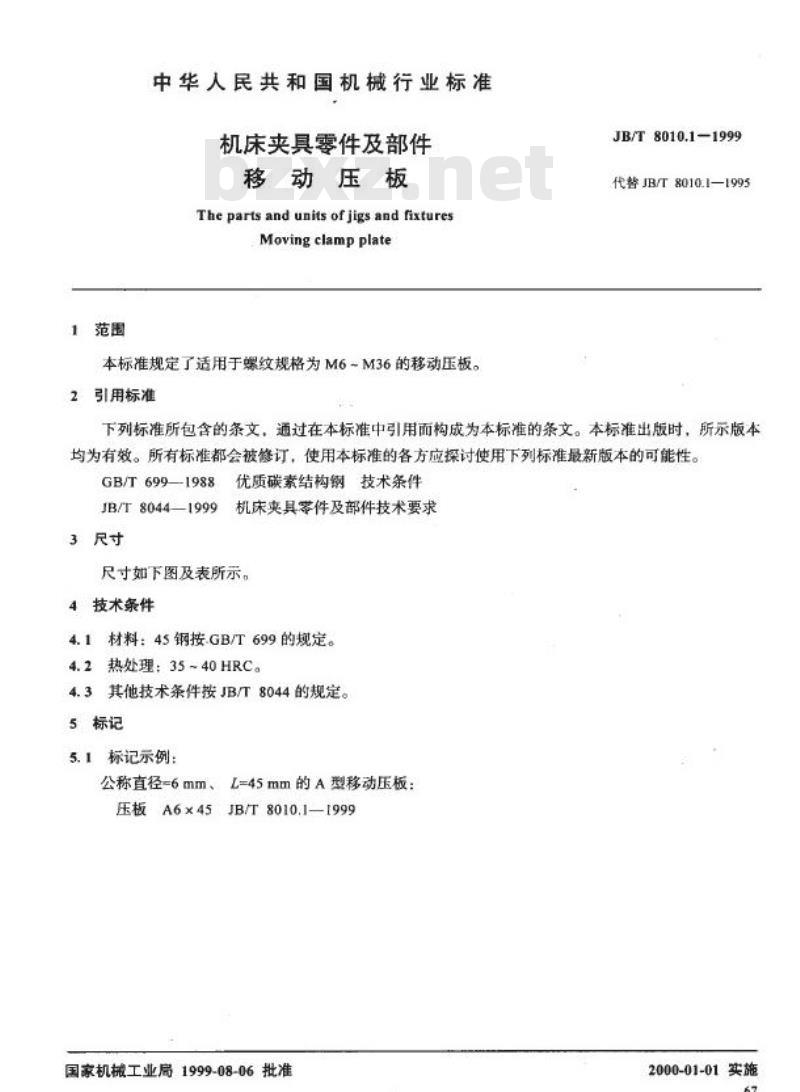

中华人民共和国机械行业标准 JB/T 8010.1—1999 机床夹具零件及部件：移动压板 (The parts and units of jigs and fixtures: Moving clamp plate) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了适用于螺纹规格为 M6~M36 的移动压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T 8010.1—1995（已被 JB/T 8010.1—1999 代替） GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具器件及部件技术要求 3 尺寸 尺寸如下图及表所示。 移动压板尺寸表（部分规格参考）： | 螺纹规格 | 公称直径 d | A型 L | A型 h | A型 b | B型 L | B型 h | B型 b | C型 L | C型 h | C型 b | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | M6 | 6 | 45 | 16 | 6.6 | 45 | 16 | 6.6 | 45 | 16 | 6.6 | | M8 | 8 | 50 | 18 | 7 | 50 | 18 | 7 | 50 | 18 | 7 | | M10 | 10 | 50 | 20 | 9 | 50 | 20 | 9 | 50 | 20 | 9 | | M12 | 12 | 70 | 22 | 10 | 70 | 22 | 10 | 70 | 22 | 10 | | M16 | 16 | 80 | 25 | 12 | 80 | 25 | 12 | 80 | 25 | 12 | | M20 | 20 | 100 | 30 | 16 | 100 | 30 | 16 | 100 | 30 | 16 | | M24 | 24 | 120 | 35 | 20 | 120 | 35 | 20 | 120 | 35 | 20 | | M30 | 30 | 160 | 40 | 24 | 160 | 40 | 24 | 160 | 40 | 24 | | M36 | 36 | 200 | 45 | 30 | 200 | 45 | 30 | 200 | 45 | 30 | （注：部分数据基于OCR识别结果整理，具体以标准原件为准） 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 公称直径=6mm、L=45mm的A型移动压板：压板A6×45JB/T 8010.1—1999
