JB/T 8010.2-1999 本标准是对 JB/T 8010.2-95《机床夹具零件及部件转动压板》的修订，修订时仅按有关规定作了编辑性修改，技术内容没有改变。本标准规定了适用于螺纹规格为 M6～M36 的转动压板。本标准于 1981 年以 GB 2176-80 首次发布，于 1991年 4 月 30 日第一次修订为 GB/T 2176-91，于 1996 年 4 调整为 JB/T 8010.2-95。 JB/T 8010.2-1999 机床夹具零件及部件转动压板 JB/T8010.2-1999

标准内容

部分标准内容：

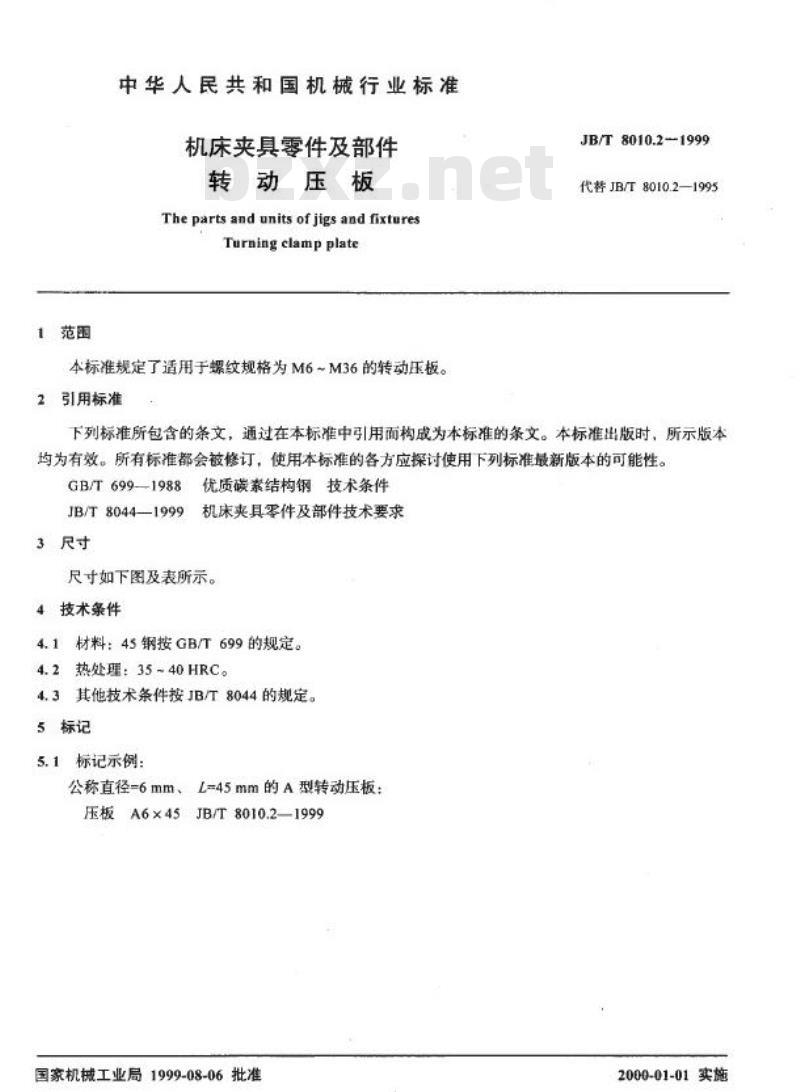

中华人民共和国机械行业标准
机床夹具零件及部件——转动压板
(The parts and units of jigs and fixtures: Turning clamp plate)

发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局

1 范围
本标准规定了适用于螺纹规格为 M6～M36 的转动压板。

2 引用标准
下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699-1988 优质碳素结构钢技术条件
JB/T 8044—1999 机床夹具零件及部件技术要求

3 尺寸

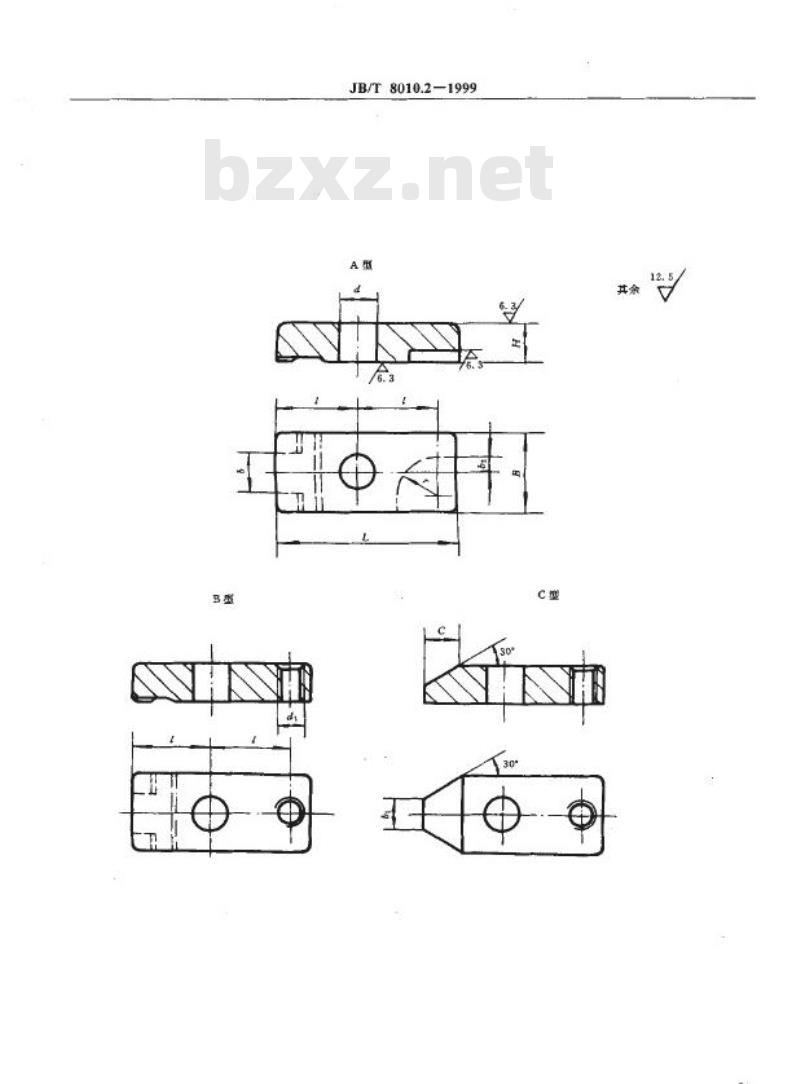

尺寸如下图及表所示。

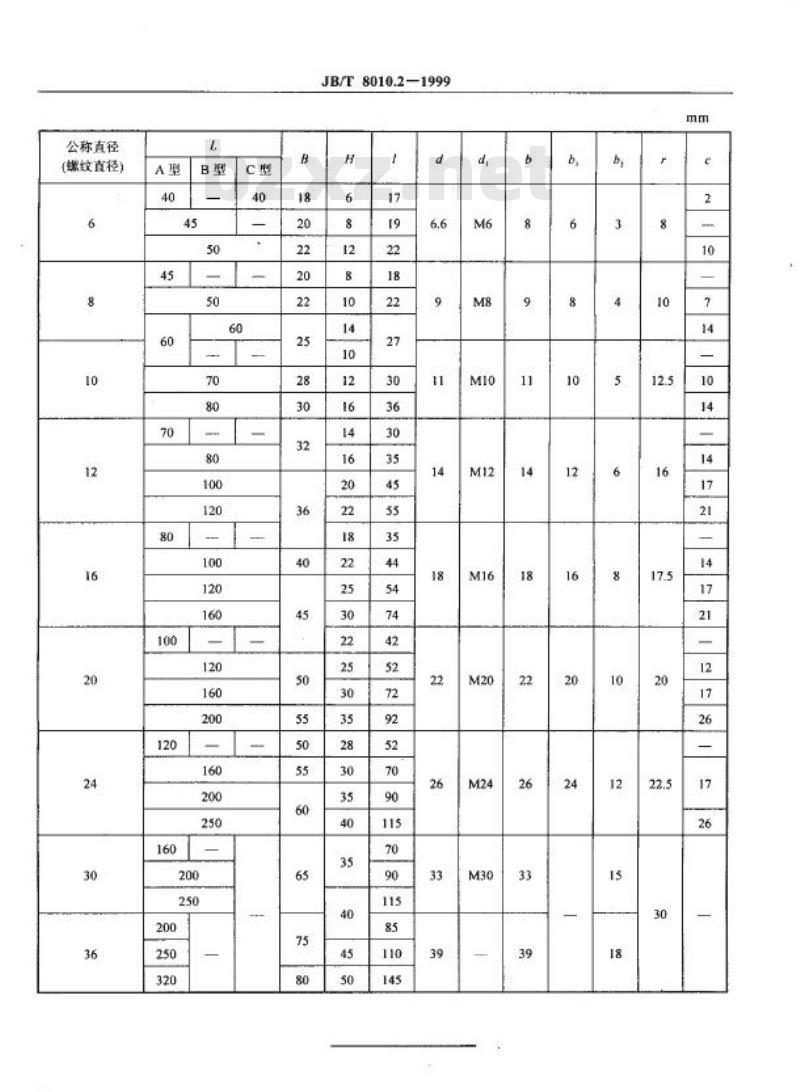

| 螺纹规格 | 端纹直径 d (mm) | 宽度 b (mm) | 高度 H (mm) |
| :--- | :--- | :--- | :--- |
| M6 | 6.6 | 8 | 6 |
| M8 | 8 | 9 | 8 |
| M10 | 10 | 11 | 10 |
| M12 | 12 | 14 | 12 |
| M16 | 16 | 18 | 14 |
| M20 | 20 | 22 | 16 |
| M24 | 24 | 26 | 20 |
| M30 | 30 | 33 | 22 |
| M36 | 36 | 39 | 25 |

4 技术条件
4.1 材料：45钢，按 GB/T 699 的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件：按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
公称直径=6mm、L=45mm 的 A 型转动压板：
压板A6×45 JB/T 8010.2-1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
