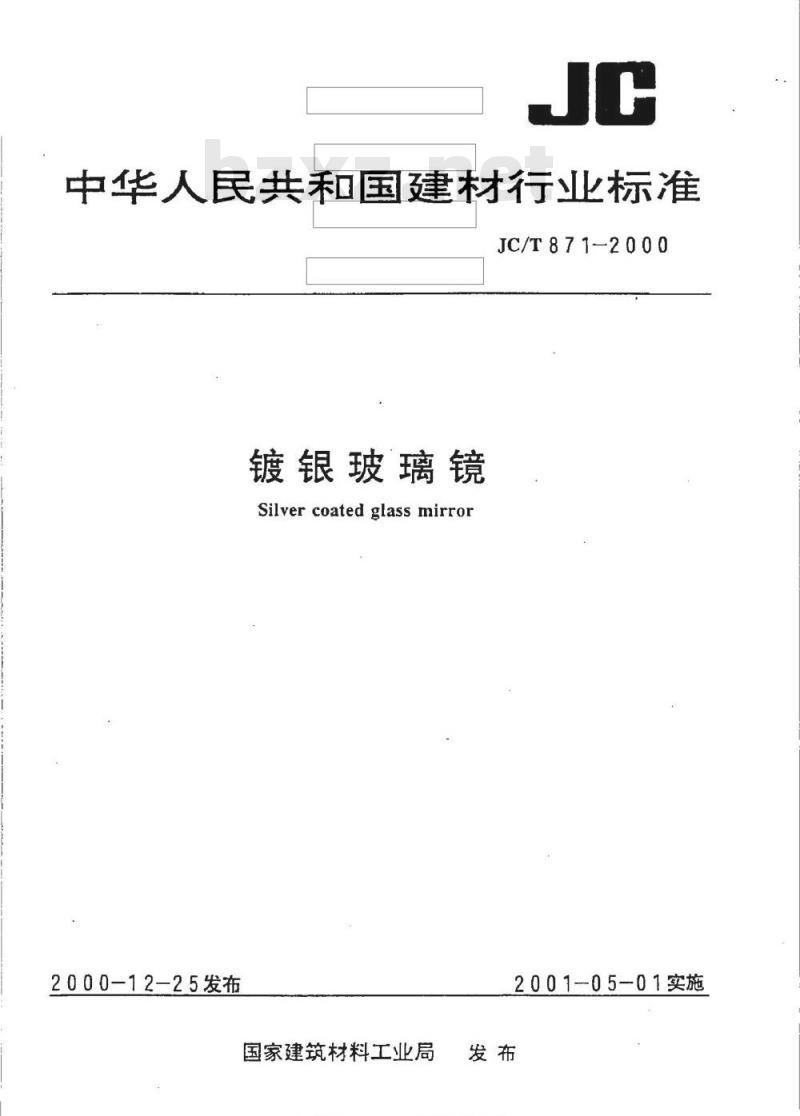

【建筑材料行业标准(JC)】 镀银玻璃镜

中华人民共和国建材行业标准
JC/T871-2000
镀银玻璃镜
Silvercoatedglassmirror
2000-12-25发布
国家建筑材料工业局
2001-05-01实施
各类标准行业通科免费下载
JC/T871-2000

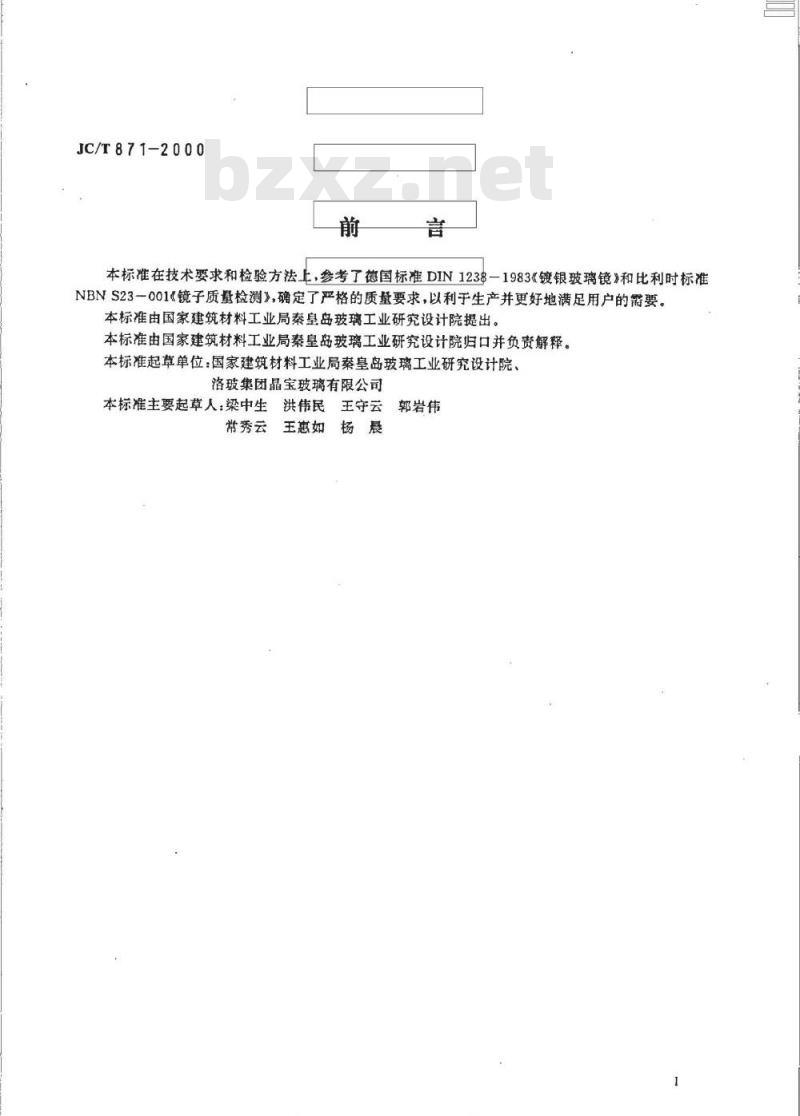

本标准在技术要求和检验方法上，参考了德国标准DIN1238-1983《镀银玻璃镜》和比利时标准NBNS23-001《镜子质量检测》，确定了严格的质量要求，以利于生产并更好地满足用户的需要。本标准由国家建筑材料工业局秦皇岛玻璃工业研究设计院提出。本标准由国家建筑材料工业局皇岛玻璃工业研究设计院归口并负责解释。本标准起草单位：国家建筑材料工业局秦皇岛玻璃工业研究设计院、洛玻集团晶宝玻璃有限公司
本标准主要起草人：梁中生洪伟民王守云
常秀云
王惠如
郭岩伟

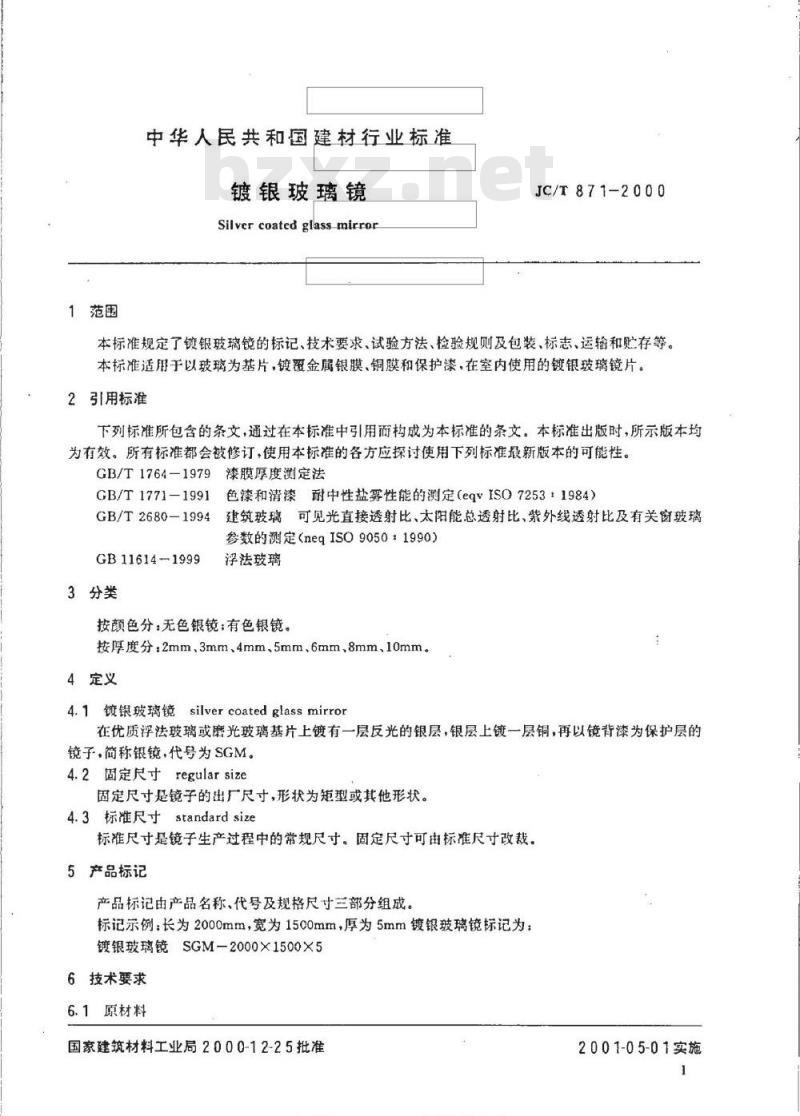

1范围
中华人民共和国建材行业标准
镀银玻璃镜
Silver coated glass mirror
JC/T871-2000
本标准规定了镀银玻璃镜的标记、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。本标准适用于以玻璃为基片，镀覆金属银膜、铜膜和保护漆，在室内使用的镀银玻璃镜片。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1764-1979漆膜厚度测定法
GB/T1771-1991色漆和清漆耐中性盐雾性能的测定（eqyISO72531984）GB/T2680-1994
建筑玻璃可见光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（neqISO905011990）GB11614-1999
3分类
浮法玻璃
按颜色分：无色银镜：有色银镜。按厚度分：2mm，3mm、4mm.5mm.6mm，8mm、10mm。4定义
4.1镀银玻璃镜silvercoatedglassmirror在优质浮法玻璃或磨光玻璃基片上镀有一层反光的银层，银层上镀一层铜，再以镜背漆为保护层的镜子，简称银镜，代号为SGM。
4.2固定尺寸regularsize
固定尺寸是镜子的出厂尺寸，形状为矩型或其他形状。4.3标准尺寸standard size
标准尺寸是镜子生产过程中的常规尺寸。固定尺寸可由标准尺寸改裁。5产品标记
产品标记由产品名称、代号及规格尺寸三部分组成。标记示例：长为2000mm，宽为1500mm，厚为5mm镀银玻璃镜标记为：镀银玻璃镜SGM-2000×1500X5
6技术要求
6.1原材料
国家建筑材料工业局2000-12-25批准标准授图
品各黑远准行业造科免资下车
2001-05-01实施

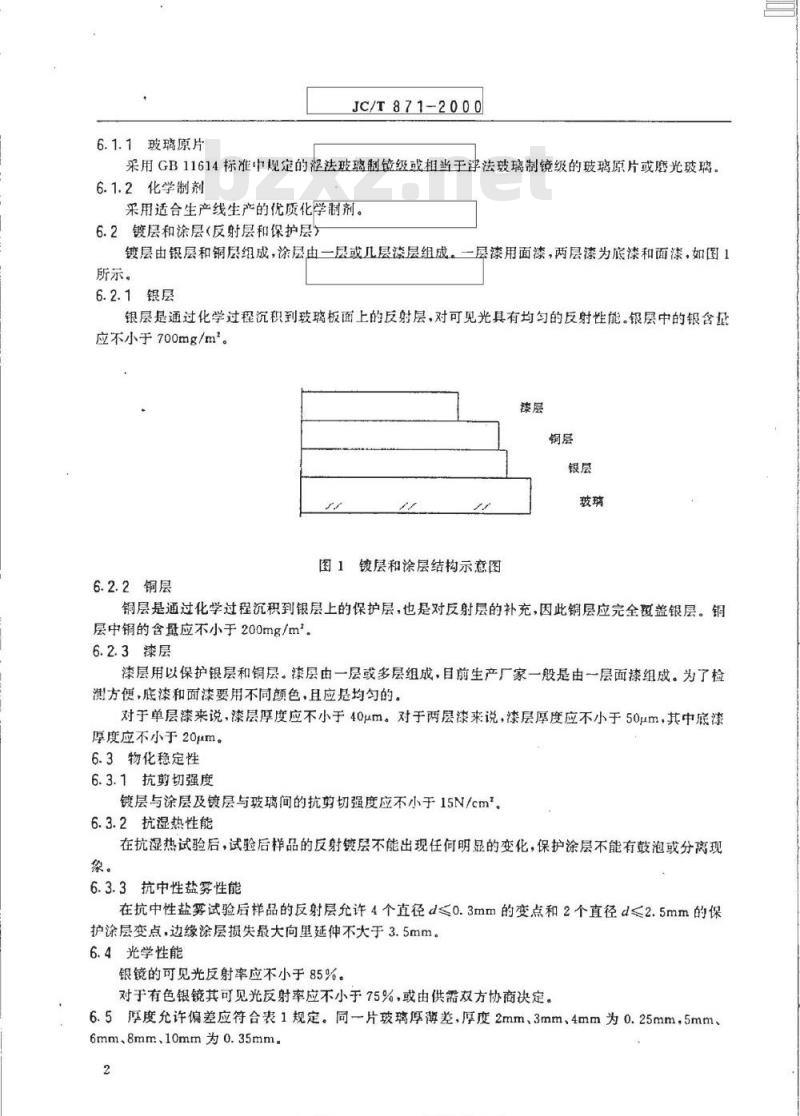

6.1.1玻璃原片
JC/T 871-2000
采用GB11614标准中规定的超法玻璃制镜级或相当于浮法玻璃制镜级的玻璃原片或磨光玻璃。6.1.2化学制剂
采用适合生产线生产的优质化孚制剂。6.2镀层和涂层（反射层和保护层）镀层由银层和铜层组成，涂层由一层或几层漆层组成。所示。
6.2.1银层
层漆用面漆，两层漆为底漆和面漆，如图1银层是通过化学过程沉积到玻璃板面上的反射层，对可见光具有均匀的反射性能。银层中的银含量应不小于700mg/m。
图1镀层和涂层结构示意图
6.2.2铜层
铜层是通过化学过程沉积到银层上的保护层，也是对反射层的补充，因此铜层应完全双盖银层。铜层中铜的含量应不小于200mg/m。6.2.3漆层
漆层用以保护银层和铜层。漆层由一层或多层组成，目前生产厂家一般是由一层面漆组成。为了检测方便，底漆和面漆要用不同颜色，且应是均勾的。对于单层漆来说，漆层厚度应不小于40um。对于两层漆来说，漆层厚度应不小于50um，其中底漆厚度应不小于20μm。
6.3物化稳定性
6.3.1抗剪切强度
镀层与涂层及镀层与玻璃间的抗剪切强度应不小于15N/cm2。6.3.2抗湿热性能
在抗湿热试验后，试验后样品的反射键层不能出现任何明显的变化，保护涂层不能有鼓泡或分离现象。
6.3.3抗中性盐雾性能
在抗中性盐雾试验后样品的反射层允许4个直径d≤0.3mm的变点和2个直径d≤2.5mm的保护涂层变点，边缘涂层损失最大向里延伸不大于3.5mm。6.4光学性能
银镜的可见光反射率应不小于85%。对于有色银镜其可见光反射率应不小于75%，或由供需双方协商决定。6.5厚度允许偏差应符合表1规定。同一片玻璃厚薄差，厚度2mm、3mm、4mm为0.25mm，5mm6mm.8mm.10mm为0.35mm。

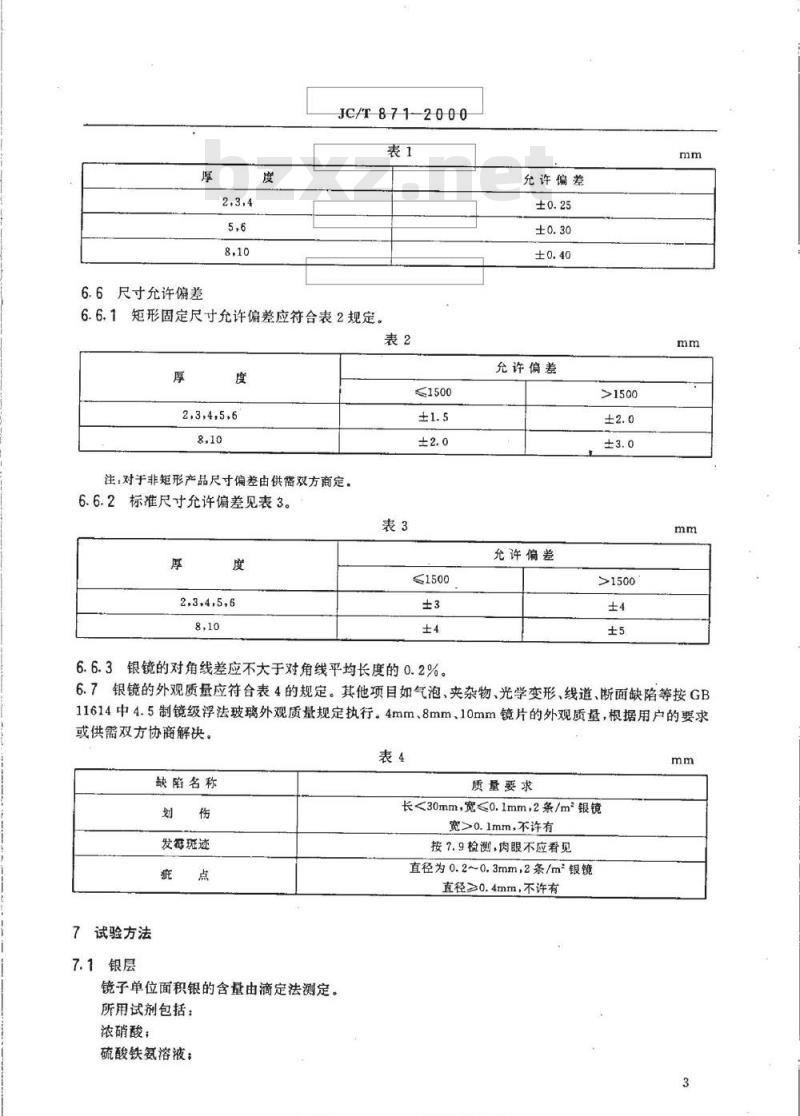

6.6尺寸允许偏差
JC/T8712000
6.6.1矩形固定尺寸允许偏差应符合表2规定。表2
2,3,4,5,6
注，对于非矩形产品尺寸偏差由供需双方商定。6.6.2标准尺寸允许偏差见表3。厚
2,3.4,5,6
6.6.3银镜的对角线差应不大于对角线平均长度的0.2%。充许偏差
允许偏差
充许偏差
6.7银镜的外观质量应符合表4的规定。其他项目如气泡、夹杂物、光学变形、线道、断面缺陷等按GB11614中4.5制镜级浮法玻璃外观质量规定执行。4mm、8mm、10mm镜片的外观质量，根据用户的要求或供需双方协商解决。
缺陷名称
发霉斑述
7试验方法
7.1银层
镜子单位面积银的含量由滴定法测定。所用试剂包括：
浓硝酸；
硫酸铁氨溶液；
质量要求
长<30mm，宽<0.1mm，2条/m银镜宽>0.1mm，不许有
按7.9检测，肉眼不应看见
直径为0.2~0.3mm，2条/m银镜
直径≥0.4mm，不许有
标准技损图品品各美标注行业进型经费下载mm
0.01M的KCNS标准溶液；
IC/T871--2000
所用试剂均为分析纯试剂。
具体操作步骤如下：取样100mm×100mm银镜片，将之放入500mL陶瓷Ⅲ中，用浓硝酸将银膜溶解，然后用去离子水将镜片的银全部冲洗下来。将含银的溶液收集到烧杯中，然后滴入10滴硫酸铁氨溶液并搅拌均匀。用0.01M的KCNS标准溶液滴定至溶液呈粉红色，并可保持1～2min。记录所用的滴定溶液的值W。
银层中的银含量按式(1)计算：
式中：m一-银层中的银含量，mg/m；W一一滴定时所消耗的KCNS标准溶液的体积，mL；108-计算常数。
7.2铜层
镜子单位面积铜的含量由滴定法测定。所用试剂包括：
浓氨水；
0.01M的EDTA标准溶液；bzxz.net
紫尿酸氮指示剂；
所用试剂均采用分析纯试剂。
取样100mm×100mm银镜片，将之放入500mL陶瓷Ⅲ中，用浓氨水将铜膜溶解，然后用去离子水将镜片上的铜全部冲洗下来。将所有含铜的溶液收集到烧杯中，然后滴入34滴紫尿酸氮指示剂并搅拌均匀。用0.01MEDTA标准溶液滴定至杯中溶液呈紫色，并可保持1～2min。记录所用的滴定溶液的量w。
铜层中的铜含量按式（2)计算：n=WX63.5
式中：m-银层中的铜含量，mg/m：W—滴定时所消耗的EDTA标准溶液的体积.mL；63.5——计算常数。
7.3漆层厚度
按照GB/T1764进行测定。
7.4抗剪切强度
抗剪切强度是检验镀层与涂层及镀层与玻璃间的粘接强度，基本原理为：在镜片有背漆的一面，用合适的胶粘接一片金属，用以悬挂重物。胶硬化后，将镜片固定在检验支架上，在悬挂金属上连一个小盘，小盘中逐渐增加码的重量，直到允许的剪切力值。再根据剪切强度的计算公式[式（3）计算剪切强度。
式中.r---涂层的剪切强度，N/cm*Q一-悬挂重物的重力.N；
A悬挂金属与镜片的接触面积，cm。(3)
该试验具体测试步骤如下，如图2。在镜片有背漆的一面，用合适的胶粘接一片100mm×100mm×1mm的金属。胶硬化后，将镜片固定在检验支架上，在悬挂金属上的小盘中放20kg的重物，每隔24h再加5kg的重量，直到发现涂层、银层和玻璃有分离和落现象，则根据此时所加重物的总重量计算剪切强度。
7.5抗湿热性能
JC/T871-2000
悬挂重物的金属片
100mmX100mm1mm
图2抗剪切强度测试示意图
将100mm×100mm.的三块样品放置于调温调湿箱中，与水平成65～80°角，漆面朝上，调节温度为最初55℃士1℃，湿度为90%，到达55℃时开始计时400h，取出用软布或脱脂棉清洁表面，观察试验结果。
7.6抗中性盐雾性能
按照GB/T1771进行测定。将100mm×100mm样品三块置于盐雾试验箱中，与水平成65～80°夹角，漆面朝上，每24h反转180°，连续测试240h，取出检验。7.7银镜厚度、尺寸及对角线偏差按照GB11614-1999中5.1、5.2和5.4规定的方法进行检测。7.8光学性能
银镜的可见光反射率按照GB/T2680进行检测。7.9外观质量
镜子的外观质量按照GB11614一1999中5.3规定的方法进行检验。将镜子置于距检测者600mm的位暨，垂直于肉眼直视方向，直接用肉眼观察，诸如线道、划伤、疵点、镜背漆覆盖情况、气泡等缺陷。8检验规则
8.1检验分类
检验分为出厂检验和型式检验
8.1.1型式检验为标准中规定的所有技术要求，当符合下列条件之一时应进行型式检验。a）首次生产时，
b）停产一年以上，再次恢复生产时；c）原材料和工艺方法有较大变化，影响生产时；d）产品质量监督部门和主管部门提出要求时：e）产品正常生产满一年时。
8.1.2镜片产品出厂必须进行出厂检验。出厂检验的项目为本标准中6.4、6.5、6.6、6.7所规定的项目。
8.2组批与抽样
8.2.1组批
同一颜色、同一材料、同一方法、同一规格的产品为一批。产量大时，以每1000片组批，分批抽取试8.2.2抽样
标准授控图
各关标建行业资型免下载
JC/T8712000
产品出厂检验在每批中随机取样，批量及抽样数应符合表5规定。表5
批量范围
91~150
151~280
281500
5011000
8.3判定规则：
样本片数
8.3.1一片镜片检验结果，各项指标均达到技术要求为合格。合格判定数
8.3.2产品出厂检验时，一批镜片检验结果，若不合格片数大于表5中合格判定数，则认为该批产品不合格。
8.3.3产品型式检验时，一批镜片检验结果，若不合格片数大于表5中合格判定数，则认为该批产品不合格。
9包装、标志、运输和贮存
9.1银镜应用木箱或用集装箱架包装，包装时镜片之间应衬垫纸、薄泡沫或防划伤材料，严禁在一片镜片上滑动另一片镜片。
9.2包装箱上应有生产厂名、规格、数量、生产日期、和“易碎、防晒、怕湿、向上等标志。9.3银镜产品在装卸时一定要轻搬轻吊轻放按规定在吊装点吊装。镜片运输时应和其他玻璃镜片-样顺车辆运动方向放置，用绳索固定箱架，防止滑动和倾倒，且有防晒和防雨措施。9.4贮存
9.4.1银镜不得露天存放，必须存放于干燥通风的房间或厂房内，严禁落地平放或斜放。9.4.2不得与氢氟酸、纯碱等对镜面有腐蚀作用的产品同车运输，或贮存一库，不得与氢氧酸、纯碱等物品接触。
中华人民共和国建材
行业标准
镀银玻璃镜
Silver coated glass mirror
JC/T871-2000
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
传真电话：(010)65755125
机械科学研究院标准出版中心印刷版权专有不得翻印
开本880×12301/16印张1/2字数140002001年4月第一版 2001年4月第一次印刷编号1167
标准技技图品m各类标准行业资料免费下教08
