【建筑材料行业标准(JC)】 预应力混凝土输水管辊射机

IcS91-110

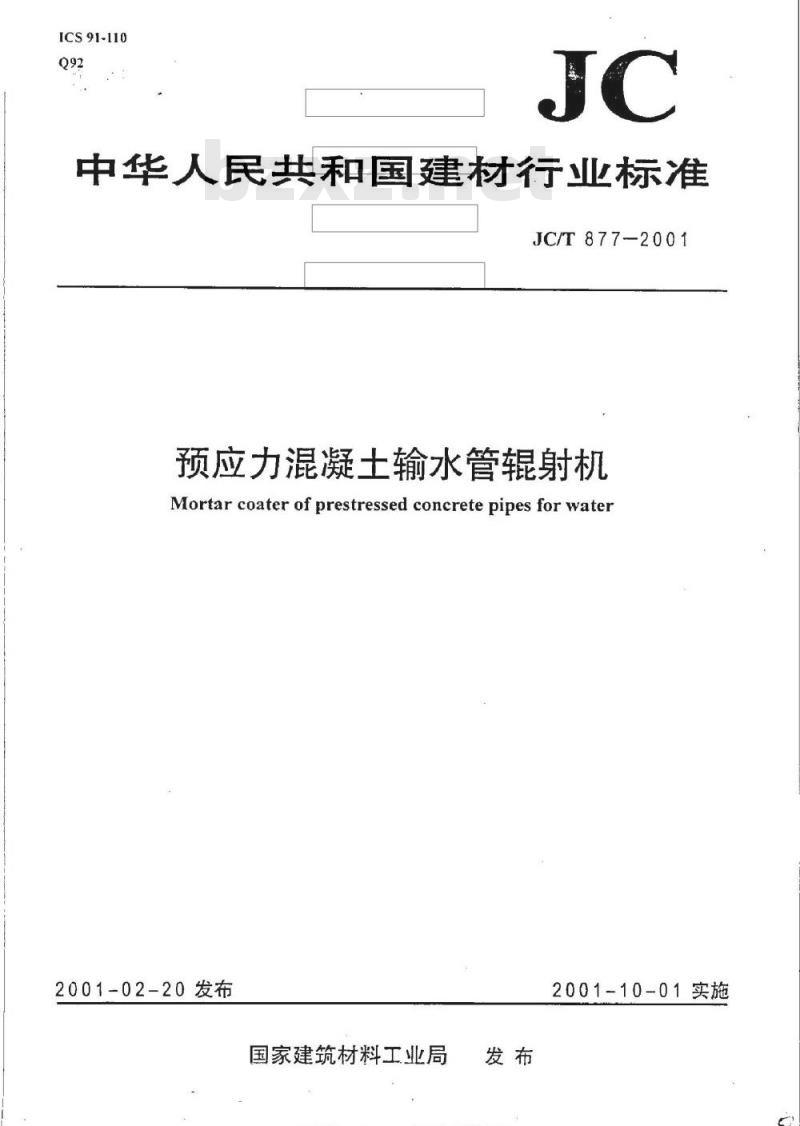

中华人民共和国建材行业标准
JC/T877-2001
预应力混凝士输水管辊射机
Mortar coater of prestressed concrete pipes for water2001-02-20发布
国家建筑材料工业局
2001-10-01实施
JC/T877-2001

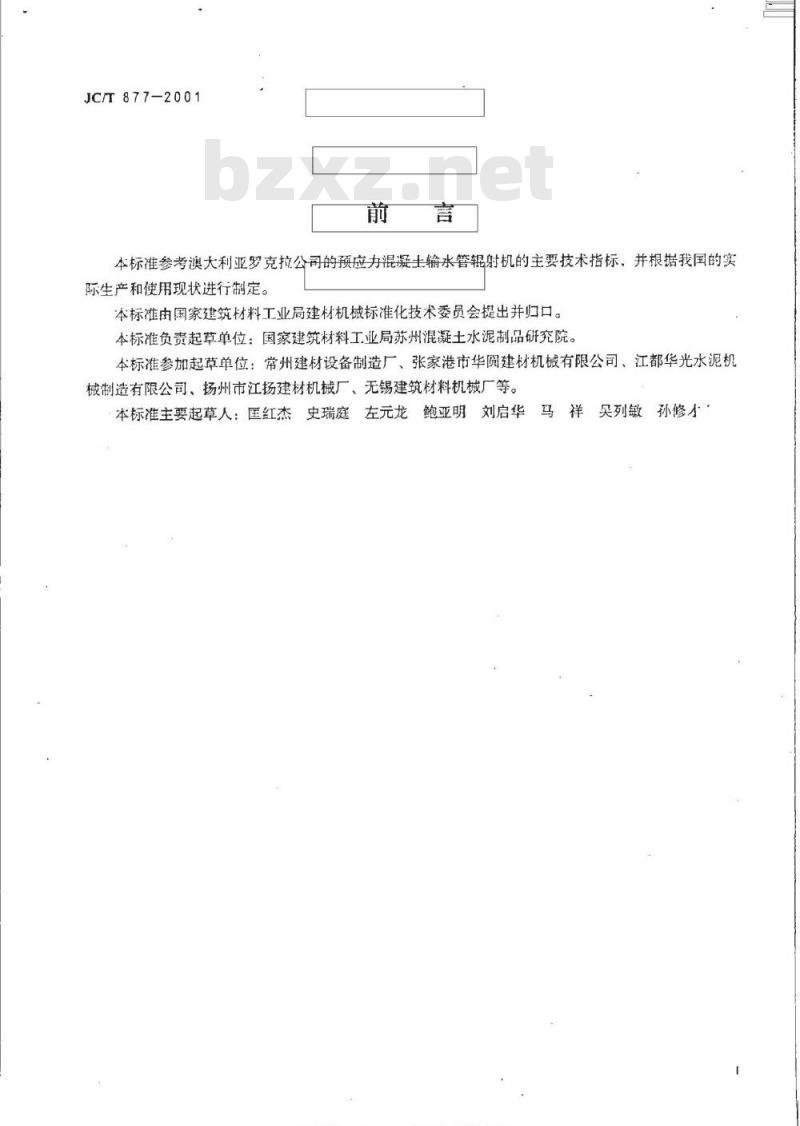

本标准参考澳大利亚罗克拉公司的预应力混凝主输水管辊射机的主要技术指标，并根据我国的实际生产和使用现状进行制定。
本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准负责起草单位：国家建筑材料工业局苏州混凝土水泥制品研究院。本标准参加起草单位：常州建材设备制造厂、张家港市华圆建材机械有限公司、江都华光水泥机械制造有限公司、扬州市江扬建材机械厂、无锡建筑材料机械厂等。本标准主要起草人：匡红杰史瑞庭左元龙鲍亚明刘启华马祥吴列敏孙修小·1范围
中华人民共和国建材行业标准
预应力混凝土输水管辊射机
Mortar coater of prestressed concrete pipes for wateJC/T 877-2001

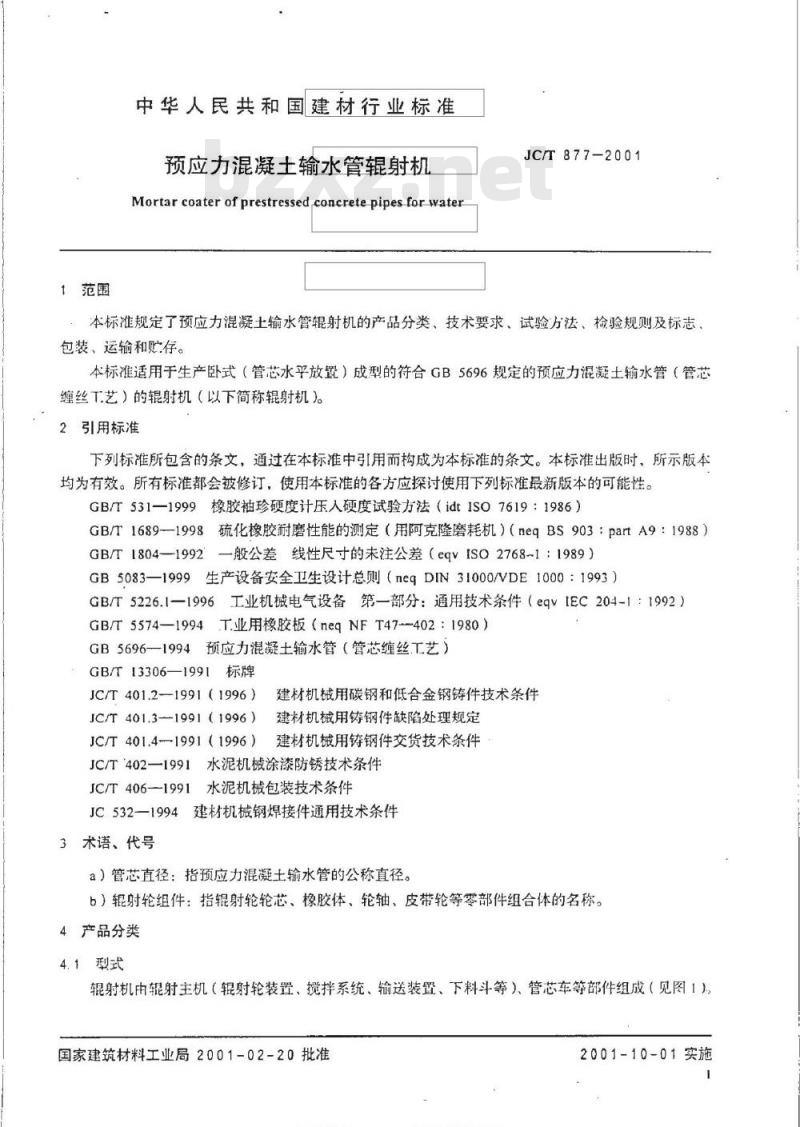

本标准规定了预应力混凝土输水管辊射机的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于生产卧式（管芯水平放置）成型的符合GB5696规定的预应力混凝土输水管（管芯缠丝T工艺）的辑射机（以下简称辑射机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T531—1999橡胶袖珍硬度计压人硬度试验方法（idtISO7619：1986）GB/T1689--1998硫化橡胶耐磨性能的测定（用阿克隆磨耗机）（neqBS903：partA9：1988）GB/T1804—1992—般公差线性尺寸的未注公差（eqvISO2768-1：1989）GB5083—1999生产设备安全卫生设计总则（neqDIN31000/VDE1000：1993）GB/T5226.1—1996工业机械电气设备第一部分：通用技术条件（egV[EC204-1：1992）GB/T5574—1994T业用橡胶板（neqNFT47-402：1980）GB5696-1994预应力混凝土输水管（管芯缠丝工艺）GB/T13306—1991标牌
JC/T401.2—1991（1996）
建材机械用碳钢和低合金钢件技术条件JC/T401.3--1991（1996）3
建材机械用铸钢件缺陷处理规定JC/T401.4-1991（1996）建材机械用铸钢件交货技术条件JC/T402—1991水泥机械涂漆防锈技术条件JC/T406—1991水泥机械包装技术条件JC532-19943
建材机械钢焊接件通用技术条件3术语、代号
a）管芯直径：指预应力混凝土输水管的公称直径。b）辑射轮组件：指辊射轮轮芯、橡胶体、轮轴、皮带轮等零部件组合体的名称。4产品分类
4.1型式
辊射机由辊射主机（辊射轮装置、搅拌系统、输送装置、下料斗等）、管芯车等部件组成（见图1）国家建筑材料工业局2001-02-20批准标准控控图
准行业料免票
2001-10-01实施
4.2型号
JC/T 877
1-管芯车：2-辐射轮装置；3-下料斗：4-揽拌系统：5-输送装置图1
型号表示方法如下：
最大管芯直径，mm
辊射机代号
4.3产品标记示例
最大管芯直径为1600mm的预应力混凝土输水管辊射机：预应力混凝土输水管辊射机GS1600JC/T877--20014.4基本参数
辊射机基本参数见表1。
适用管芯直径（mm）
砂浆回弹率（%）
最大辊射氧（kg/min）
管芯工作移动速度（m/min）
管芯返回移动速度（m/min）
管芯旋转速度（r/min）
辊射直径（mm）
400-800
注：根据供需双方协议，也可生产其他规格参数的辊射机。标捷控控团
基本参数（公称值）
GS1600
800-1600

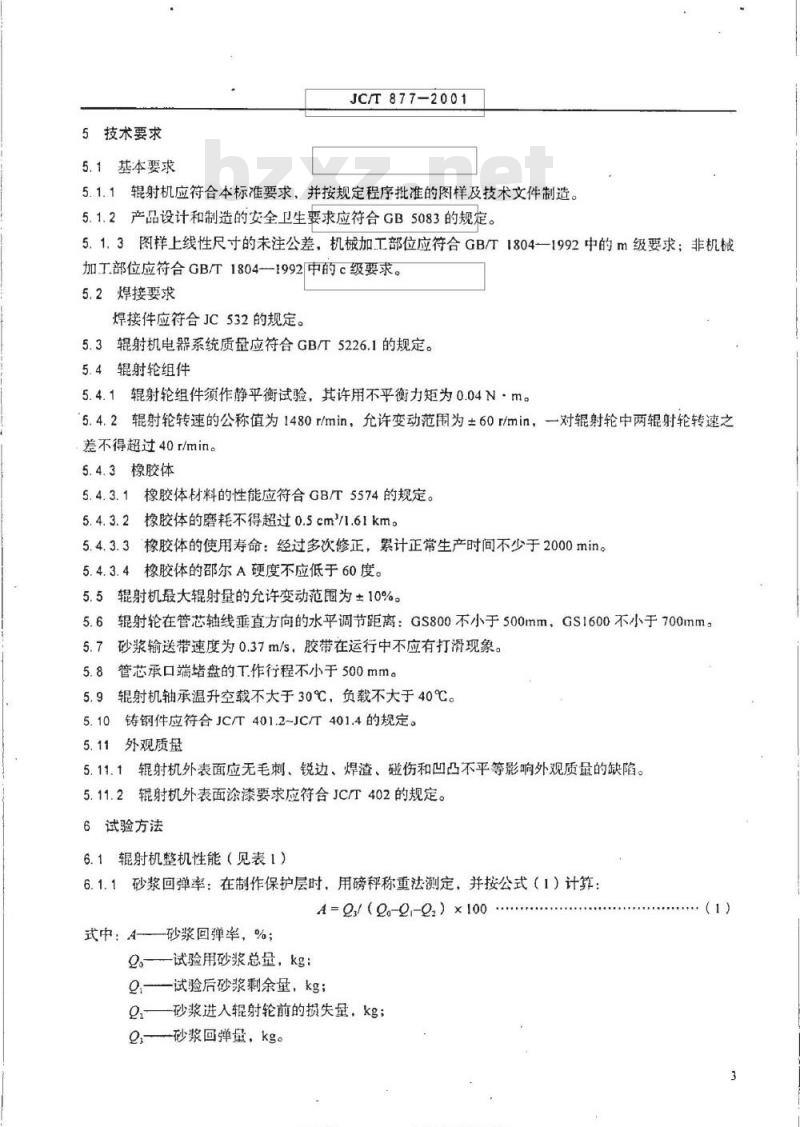

5技术要求
5.1基本要求
JC/T877-2001
5.1.1辊射机应符合本标准要求，并按规定程序批准的图样及技术文件制造。5.1.2产品设计和制造的安全卫生要求应符合GB5083的规定。5.1.3图样上线性尺寸的未注公差，机械加工部位应符合GB/T1804—1992中的m级要求；非机械加工部位应符合GB/T1804——1992中的c级要求。5.2焊接要求
焊接件应符合JC532的规定。
5.3辑射机电器系统质量应符合GB/T5226.1的规定。5.4辑射轮组件
5.4.1辊射轮组件须作静平衡试验，其许用不平衡力矩为0.04N，m。5.4.2辊射轮转速的公称值为1480r/min，允许变动范围为±60r/min，一对辊射轮中两射轮转速之差不得超过40r/min。
5.4.3橡胶体
5.4.3.1橡胶体材料的性能应符合GB/T5574的规定。5.4.3.2橡胶体的磨耗不得超过0.5cm/1.61km。5.4.3.3橡胶体的使用寿命：经过多次修正，累计正常生产时间不少于2000min。5.4.3.4橡胶体的邵尔A硬度不应低于60度。5.5辊射机最大辊射量的允许变动范围为+10%5.6辊射轮在管芯轴线垂直方向的水平调节距离：GS800不小于500mm，GS1600不小于700mm。5.7砂浆输送带速度为0.37m/s，胶带在运行中不应有打滑现象。5.8管芯承口端堵盘的T.作行程不小于500mm。5.9车
辊射机轴承温升空载不大于30℃，负载不大于40℃5.10铸钢件应符合JC/T401.2~JC/T401.4的规定。5.11外观质量
辊射机外表面应无毛刺、锐边、焊渣、碰伤和凹凸不平等影响外观质量的缺陷。5.11.1免费标准下载网bzxz
5.11.2辊射机外表面涂漆要求应符合JC/T402的规定。6试验方法
6.1辊射机整机性能（见表1）
6.1.1砂浆回弹率：在制作保护层时，用磅秤称重法测定，并按公式（1）计算：A =Q/ (2-2-Q.) ×100
式中：A——砂浆回弹率，%；
9。—试验用砂浆总量，kg:
9—试验后砂浆剩余量，kg
Q砂浆进入辊射轮前的损失量，kg；Q,-砂浆回弹量，kg。
JC/T877—2001
6.1.2最大辊射量：在下料斗下料门完全打开时，用秒表、磅秤称重法测定，并按公式（2）计算，W-（0-O-0.）/t
式中：W砂浆辊射量，kg/min；
砂浆辐射时间、min。
（2）
6、1.3管芯工作（返回）移动速度：用秒表、钢卷尺计数法测量，并以日测在工作行程范内无明显动（肥行）
6.1.4管芯旋转速度：用测速仪测量。6.1.5辊射轮直径：用游标卡尺测量。6.2辑射轮组件静平衡试验（5.4.1)：在静平衡装置上进行。6.3辊射轮转速（5.4.2）：用测速仪测量。6.4橡胶体的磨耗（5.4.3.2)：按GB/T1689的规定进行检测。6.5橡胶体的使用寿命（5.4.3.3）：在输水管生产厂测试。6.6橡胶体的硬度（5.4.3.4）：按GB/T531的规定进行检测。辊射轮在管芯轴线垂直方向的水平调节距离（5.6）：用钢卷尺测量。6.7
6.3砂浆输送带速度（5.7）：用秒表、钢卷尺测量，6.9管芯承口端堵盘的T作行程（5.8）：用钢卷尺测量。6.10辊射机轴承温升（5.9）：空载运行60min后用点温计测量。负载试验在生产厂进行。7检验规则
7.1检验分类
检验分出厂检验和型式检验。
7.2出厂检验
产品出厂前应完成对5.1~5.4.2、5.6~5.11.2规定的检验并应全部符合要求。产品出厂前必须经制造厂检验部门检验合格，并签发合格证。7.3型式检验
有下列情况之一时，应按本标准的全部技术要求进行型式检验：a）新产品和老产品转厂生产的试制定型鉴定：b）正常生产时，如结构、材料、工艺有较大改变，可能影响产品性能时：c）正常生产时，每两年至少要进行一次；d）产品停产一年后恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验要求时。7.4型式检验的样机，应从出厂检验的合格产品中随机抽取一台并应全部符合要求。8标志、包装、贮存和运输
8.1在辊射机外表面明显位置固定产品标牌，标牌应符合GB/T13306的规定，内容应包括：a）制造厂名：
b）产品名称；
c）产品型号：
d）标准号；
e）商标：
f）外形尺寸：
g）制造编号：
h）制造日期。
JC/T877-2001
8.2包装、贮存和运输应符合JC/T-406的规定。准换商
中华人民共和国
建材行业标准
预应力混凝土输水管辑射机
Mortar coaterof prestressed concretepipesforwaterJC/T877-2001
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
版权专用不得翻印
开本880×12301/16印张3/4字数12.0002001年10月第一版2001年10月第次印刷*
编号1181
各器行业
