【建筑材料行业标准(JC)】 玻璃锦转

中华人民共和国建材行业标准
JC/T875-2001
玻璃锦砖
Glass tile
2001-02-20发布
国家建筑材料工业局
2001-10-01实施
JC/T875-2001

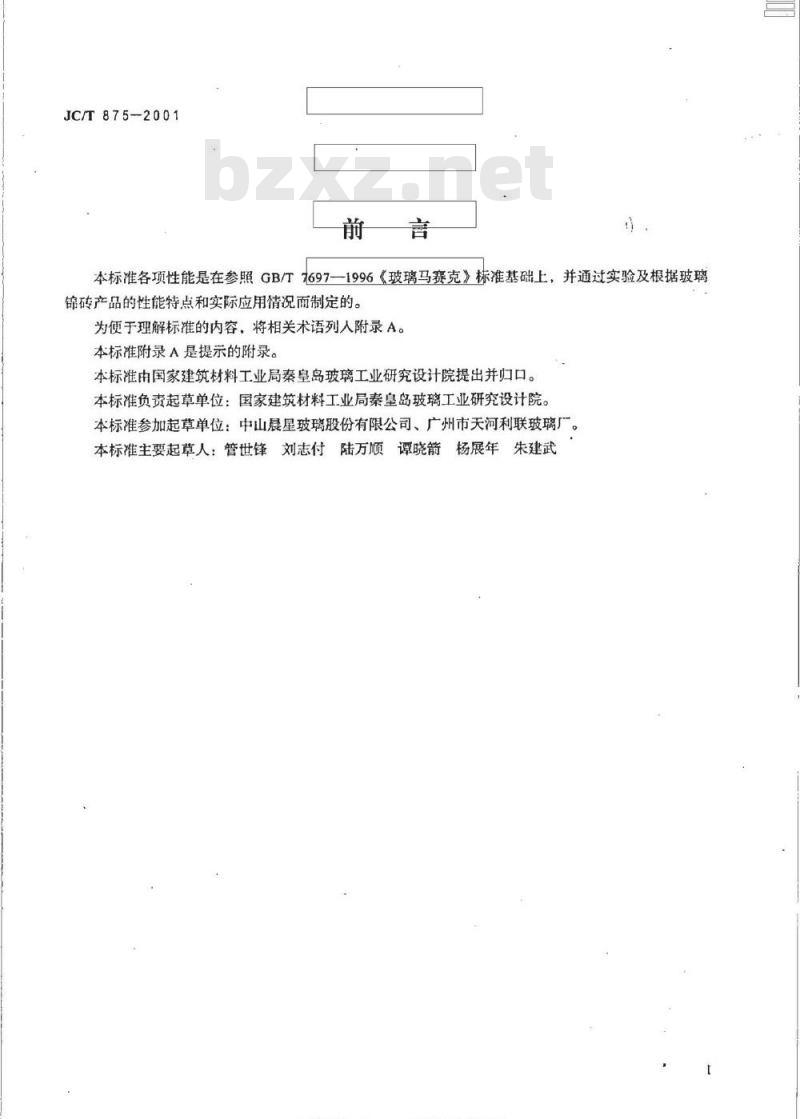

本标准各项性能是在参照GB/T7697—1996《玻璃马赛克》标准基础上，并通过实验及根据玻璃锦砖产品的性能特点和实际应用情况而制定的。为便于理解标准的内容。将相关术语列人附录A。本标准附录A是提示的附录。
本标准由国家建筑材料工业局秦皇岛玻璃工业研究设计院提出并归口。本标准负责起草单位：国家建筑材料工业局秦皇岛玻璃工业研究设计院。本标准参加起草单位：中山晨星玻璃股份有限公司、广州市天河利联玻璃厂本标准主要起草人：管世锋刘志付陆万顺谭晓箭杨展年朱建武1范围

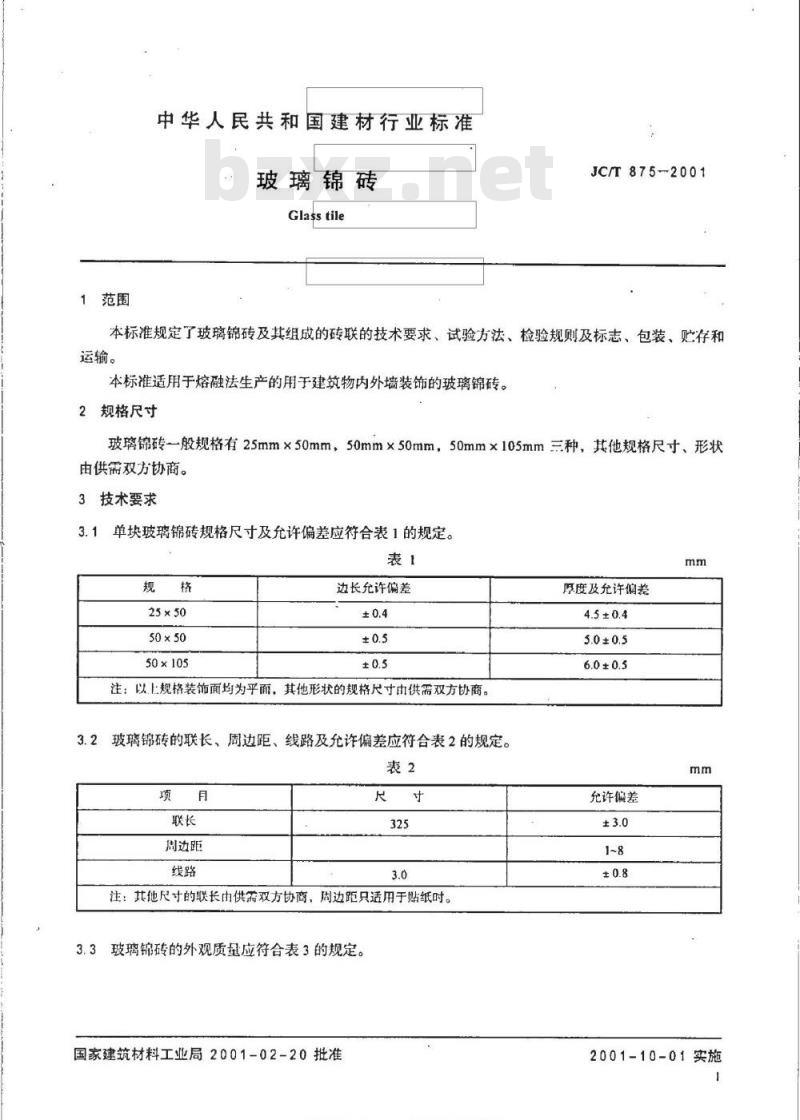

中华人民共和国建材行业标准
玻璃锦砖
Glass tile
JC/T875-2001
本标准规定了玻璃锦砖及其组成的砖联的技术要求、试验方法、检验规则及标志、包装、贮存和运输。
本标准适用于熔融法生产的用于建筑物内外墙装饰的玻璃锦砖。2规格尺寸
玻璃锦砖一般规格有25mm×50mm，50mm×50mm，50mm×105mm三种，其他规格尺寸、形状由供需双方协商。
3技术要求
3.1单块玻璃锦砖规格尺寸及允许偏差应符合表1的规定。表1
25×50
50×50
50×105
边长允许偏差
注：以上规格装饰面均为平面，其他形状的规格尺寸中供需双方协商。3.2玻璃锦砖的联长、周边距、线路及允许偏差应符合表2的规定。表2
周边距

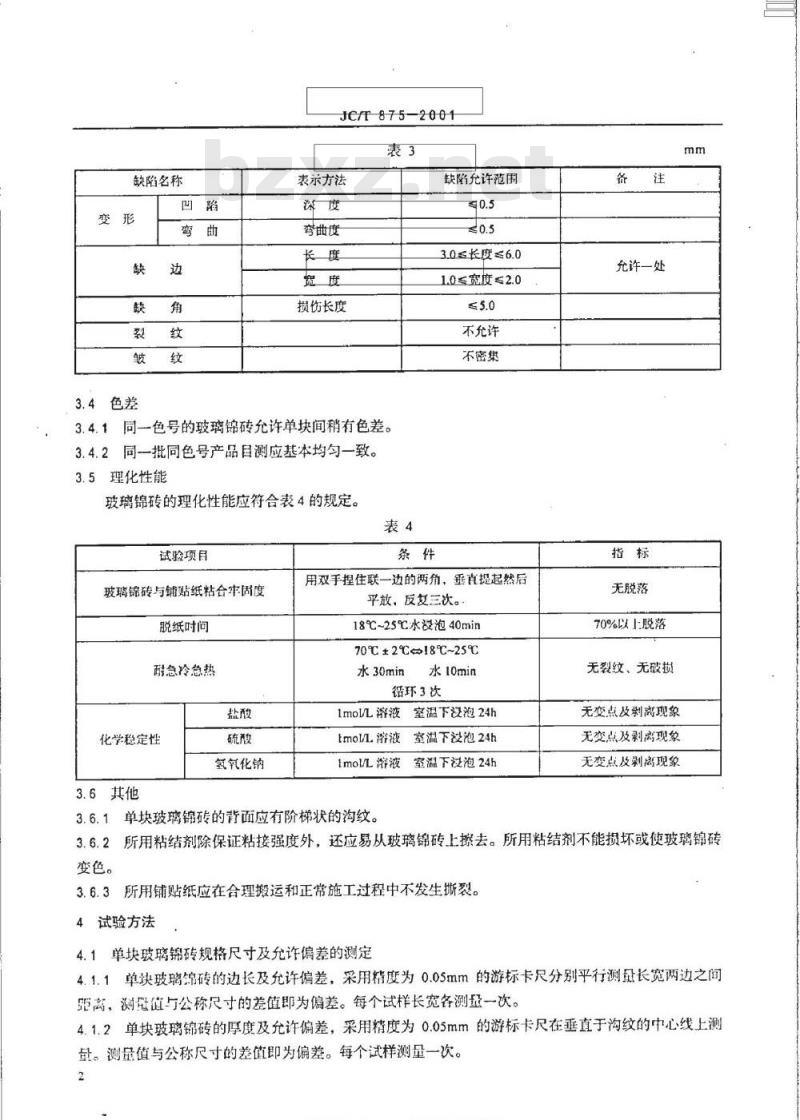

注：其他尺寸的联长供需双方协商，周边距只适用于贴纸时。3.3玻璃锦砖的外观质量应符合表3的规定。国家建筑材料工业局2001-02-20批准标准投热团m小品品各类标准行业质急弯下数原度及充许偏差
4.5 ±0.4
充许偏差
2001-10-01实施
缺陷名称
3.4色差
JC/T875-2001
表示方法
弯曲度
损伤长度
3.4.1同一色号的玻璃锦砖允许单块间稍有色差。3.4.2同一批同色号产品目测应基本均匀一致。3.5理化性能
玻璃锦砖的理化性能应符合表4的规定。表4
试验项目
玻璃锦砖与铺贴纸粘合牢固度
脱纸时问
耐急冷急热
化学稳定性
3.6其他
氢氧化钠
缺陷充许范围
3.0≤长度≤6.0
1.0≤宽度≤2.0
不允许
不密集
用双手捏住联一边的两角，垂直提起然后平放，反复三次。
18℃~25℃水没泡40min
70℃±2℃18℃~25℃
水30min
水10min
循环3次
1mol/溶液室温下没泡24h
tmol/L游液室温下没泡24h
tmo溶液
室溢下没泡24h
3.6.1单块玻璃锦砖的背面应有阶梯状的沟纹。注
充许一处
无脱落
70%以上脱落
无裂纹、无破损
无变点及剥离现象
无变点及剥离现象
无变点及剥离现象
3.6.2所用粘结剂除保证粘接强度外，还应易从玻璃锦砖上擦去。所用粘结剂不能损坏或使玻璃锦砖变色。
3.6.3所用铺贴纸应在合理搬运和正常施工过程中不发生撕裂。4试验方法
4.1单块玻璃锦砖规格尺寸及允许偏差的测定4.1.1单块玻璃锦砖的边长及允许偏差，采用精度为0.05mm的游标卡尺分别平行测量长宽两边之间距离，测型值与公称尺寸的差值即为偏差。每个试样长宽各测量一次。4.1.2单块玻璃锦砖的厚度及允许偏差，采用精度为0.05mm的游标卡尺在垂直于沟纹的中心线上测量。测量值与公称尺寸的差值即为偏差。每个试样测量一次。2
标准理油国品客类标准业场料
JCT875-2001

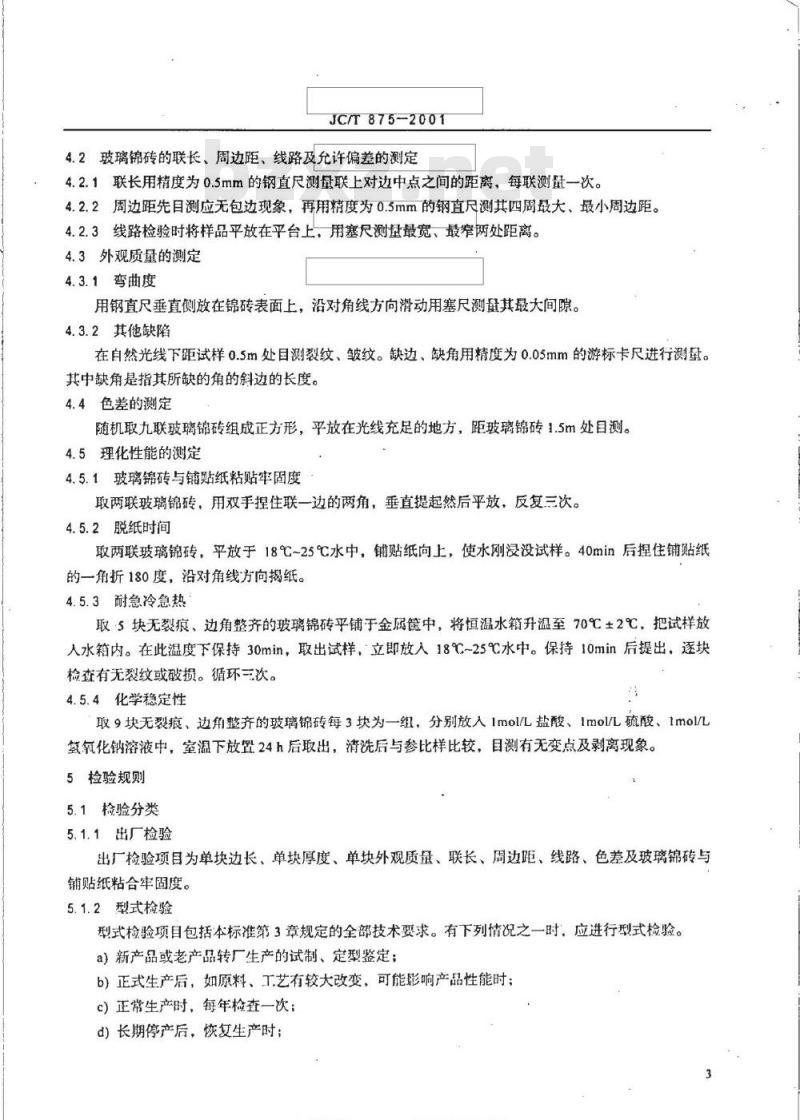

4.2玻璃锦砖的联长、周边距、线路及充许偏差的测定4.2.1联长用精度为0.5mm的钢直尺测量联上对边中点之间的距离，每联测量一次。4.2.2周边距先目测应无包边现象，再用精度为0.5mm的钢直尺测其四周最大、最小周边距。4.2.3线路检验时将样品平放在平台上，用塞尺测量最宽、最窄两处距离。4.3外观质量的测定
4.3.1弯曲度
用钢直尺垂直侧放在锦砖表面上，沿对角线方向滑动用塞尺测量其最大间隙。4.3.2其他缺陷
在自然光线下距试样0.5m处目测裂纹、皱纹。缺边、缺角用精度为0.05mm的游标卡尺进行测量。其中缺角是指其所缺的角的斜边的长度。4.4色差的测定
随机取九联玻璃锦砖组成正方形，平放在光线充足的地方，距玻璃锦砖1.5m处目测。4.5理化性能的测定
4.5.1玻璃锦砖与铺贴纸粘贴牢固度取两联玻璃锦砖，用双手捏住联一边的两角，垂直提起然后平放，反复三次。4.5.2脱纸时间
取两联玻璃锦砖，平放于18℃~25℃水中，铺贴纸向上，使水刚浸没试样。40min后捏住铺贴纸的一角折180度，沿对角线方向揭纸。4.5.3耐急冷急热
取5块无裂痕、边角整齐的玻璃锦砖乎铺于金属筐中，将恒温水箱升温至70℃±2℃，把试样放人水箱内。在此温度下保持30min，取出试样，立即放入18℃~25℃水中。保持10min后提出，逐块检查有无裂纹或破损。循环三次。4.5.4化学稳定性
取9块无裂痕、边角整齐的玻璃锦砖每3块为一组，分别放入1mol/L盐酸、1mol/L硫酸、1mol/L氢氧化钠溶液中，室温下放置24h后取出，清洗后与参比样比较，目测有无变点及剥离现象。5检验规则
5.1检验分类
5.1.1出厂检验
出厂检验项目为单块边长、单块厚度、单块外观质量、联长、周边距、线路、色差及玻璃锦砖与铺贴纸粘合牢固度。
5.1.2型式检验
型式检验项目包括本标准第3章规定的全部技术要求。有下列情况之一时：应进行型式检验。a）新产品或老产品转厂生产的试制、定型鉴定；b）正式生产后，如原料、工艺有较大改变，可能影响产品性能时；c）正常生产时，每年检查一次；d）长期停产后，恢复生产时；
各监标准行业质料免罩下级
JC/T875-2001
e）出厂检验与上次型式检验有较大差异时：0国家质量监督机构提出进行型式检验要求时。5.2批量及抽样规则
以同品种、同色号的产品50~300箱为一批，小于50箱由供需双方商定。从每批中随机取4箱，然后从4箱中随机抽取20联
5.3检验顺序
随机抽取20联先进行联长、周边距、线路的检验。从上述检验合格的联中随机抽取9联进行色差检验。从色差检验合格的联中随机各抽取2联分别进行粘合牢固度和脱纸时间检验。从脱纸后的玻璃锦砖中随机抽取20块，进行单块尺寸和其他缺陷的检验。再从脱纸后的玻璃锦砖中选取无裂痕、边角整齐的玻璃锦砖20块，5块用作耐急冷急热检验，9块用作化学稳定性检验，其余试样用作参比样。5.4判定规则
5.4.1单项判定
5.4.1.1联长
若不合格数小于或等于3联，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.2周边距
若不合格数小于或等于3联，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.3线路
若不合格数小于或等于3联，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.4色差
若检验结果符合3.4条规定，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.5单块边长
若不合格数小于或等于3块，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.6单块厚度
若不合格数小于或等于3块，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.7单块外观质量
若不合格数小于或等于3块，则判定该批产品这一指标合格。否则该指标不合格。5.4.1.8理化性能
若所取试样经检验符合表4规定则判定该批产品这一指标合格。否则该指标不合格。5.4.2综合判定
出厂检验所检验项目符合5.4.1中有关要求，则判该批产品合格，否则该批产品不合格。型式检验所检验项目符合5.4.1要求，则判该批产品合格，否则该批产品不合格。6标志、包装、贮存和运输
6.1标志
6.1.1每联玻璃锦砖应印有商标及制造广名。6.1.2包装箱表面应印有产品名称、厂名、厂址、注册商标、生产日期、色号、规格、批号、数量及重量（毛重、净重）并应印上防潮、易碎、堆放方向等标志。6.2包装
JC/T875-2001
6.2.1玻璃锦砖用纸箱包装，箱内衬有防潮纸和防震泡沫。6.2.2每箱内应有产品合格证。
6.3贮存、运输
6.3.1产品贮存时要按品种、色号分别堆放，并防止受潮。6.3.2产品运输时要轻拿轻放，防止受潮。实准型报区
各主标准程业临光免票
JCT875-2001
附录A
（提示的附录）
玻璃锦砖：以石英砂、纯碱、长石等为主要原料，在高温下熔化成型并呈乳浊或半乳浊状，内含少量气泡和未熔颗粒的玻璃制品。
联：由一定数量的玻璃锦砖铺贴于纸面而成的实用单位。线路：每联上相邻两行（列）玻璃锦砖间的距离。周边距：贴纸后，玻璃锦砖正面露出部分的周边与纸周边的距离（只适用于贴纸时）。单块：是指形成整联玻璃锦砖的最小单位。各美标准程业
中华人民共和国
建材行业标准bzxZ.net
玻璃锦砖
Glasstile
JC/T875-2001
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
传真电话：（010）65755125
机械科学研究院标准出版中心印剧版权专用不得翻印
1/16印张1/2字数14.000
开本880×1230
2001年5月第一版2001年5月第一次印制*
编号1172
标准费接园aasam各标准行业监剂急费下载o
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
