【建筑材料行业标准(JC)】 水泥工业用硬齿面中心传动磨机减速机

ICS91-110
中华人民共和国建材行业标准
JC/T 878.1-2001
水泥工业用硬齿面
中心传动磨机减速机
Case-hardened central driving mill-reducerused in the cement industry
2001-02-20发布
国家建筑材料工业局
标准视国
2001-10-01实施
JC/T878.12001
本标准是参照引进国外先进技术并结合国内先进的齿轮箱设计、制造技术与使用情况，为满足水泥工业磨机中心齿轮传动装置的基本特性要求而制定的。本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准由重庆齿轮箱有限责任公司负责起草，成都建材设计研究院、南京水泥工业设计研究院湖北荆州减速机厂参加。
本标准主要起草人：颜克君徐思彬严建樵徐智平张勇徐靖1范围

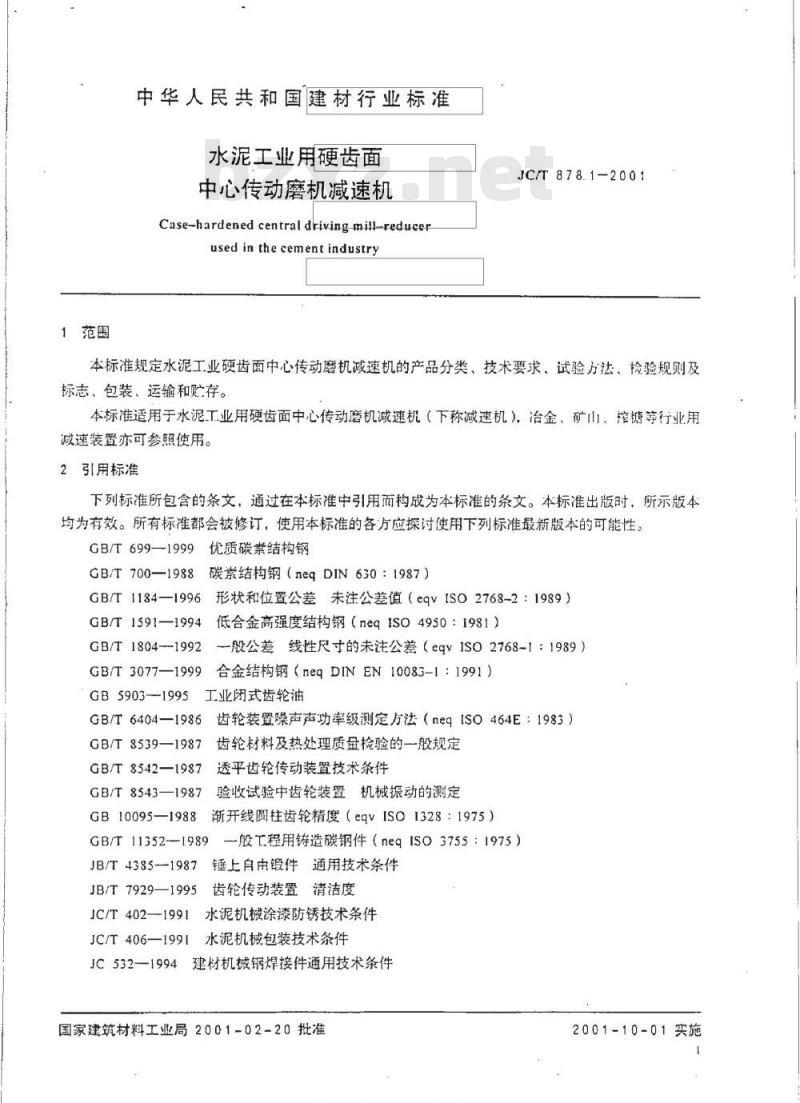

中华人民共和国建材行业标准
水泥工业用硬齿面
中心传动磨机减速机
Case-hardened central driving mill-reducerused in the cement industry
JC/T878.1-2001
本标准规定水泥工业硬齿面中心传动磨机减速机的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于水泥工业用硬齿面中心传动磨机减速机（下称减速机），冶金、矿山1、榨糖等行业用减速装置亦可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB/T699—1999优质碳素结构钢
GB/T700-—1988碳素结构钢（negDIN630：1987）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1591—1994低合金高强度结构钢（neqISO4950：1981）GB/T1804--1992般公差线性尺寸的未注公差（eqyISO2768-1：1989）GB/T3077—1999合金结构钢（neqDINEN10083-1：1991）GB5903---1995工业闭式齿轮油
GB/T6404—1986齿轮装置噪声声功率级测定方法（ne9ISO464E：1983）GB/T8539-1987齿轮材料及热处理质量检验的—般规定GB/T8542—1987透平齿轮传动装置技术条件GB/T 8543—1987
验收试验中齿轮装置机械振动的测定GB10095—1988渐开线圆柱齿轮精度（eqvSO1328：1975）GB/T11352—1989
一般T程用铸造碳钢件（negISO3755：1975）JB/T4385-1987锤上自由锻件通用技术条件JB/T7929—1995齿轮传动装置清洁度JC/T402—1991水泥机械涂漆防锈技术条件JC/T406-—1991水泥机械包装技术条件JC532-1994
建材机械钢焊接件通用技术条件国家建筑材料工业局2001-02-20批准2001-10-01实施

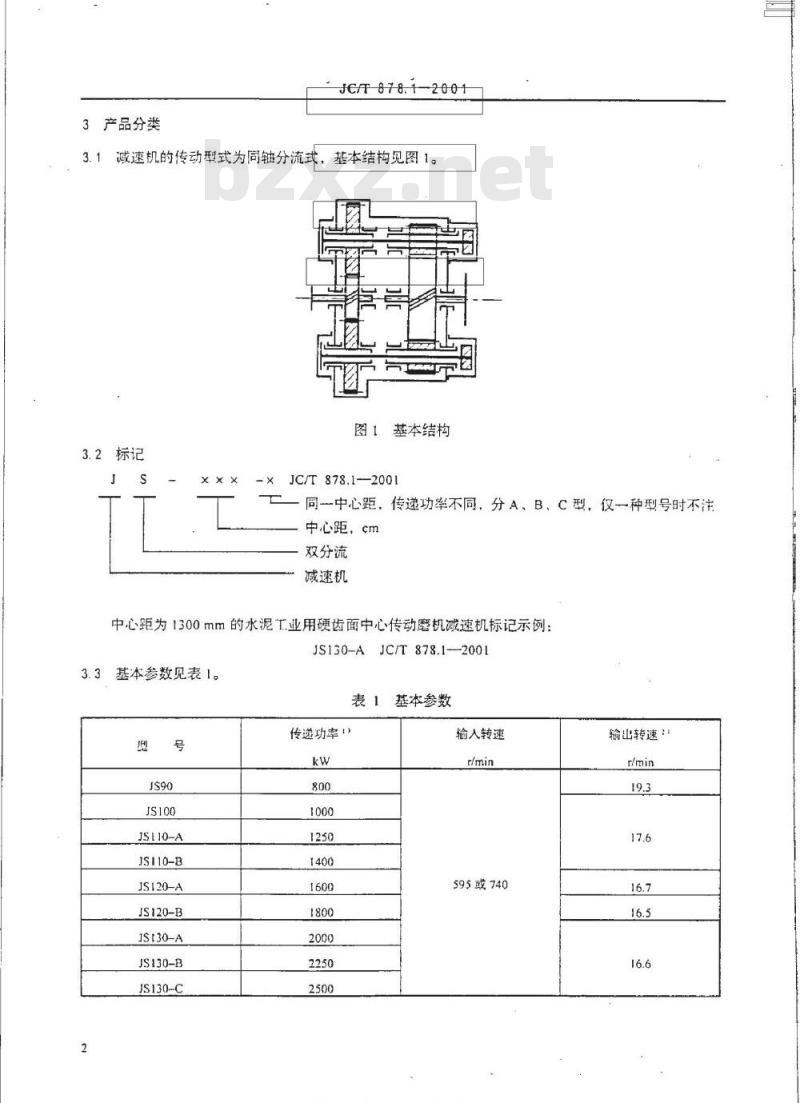

3产品分类
JCT878
3.1减速机的传动型式为同轴分流式，，基本结构见图1。
图1基本结构
3.2标记
JC/T 878.1——2001
一同中心距，传递功率不同，分A、B，C型，仅一种型号时不注中心距，cm
双分流
减速机
中心距为1300mm的水泥工业用硬齿面中心传动磨机减速机标记示例：JS130-AJC/T878.1+-2001
3.3基本参数见表1。
表基本参数
JSHO-A
JS110-B
JS120-A
JS120-B
JSt30-A
JS130-B
JS130-C
传递功率！
输人转速
595或740
输出转速：
JS140-A
JS140-B
JSI50-A
JS150-B
JS160-A
JS160-B
JS160-C
JC/T878.1-2001

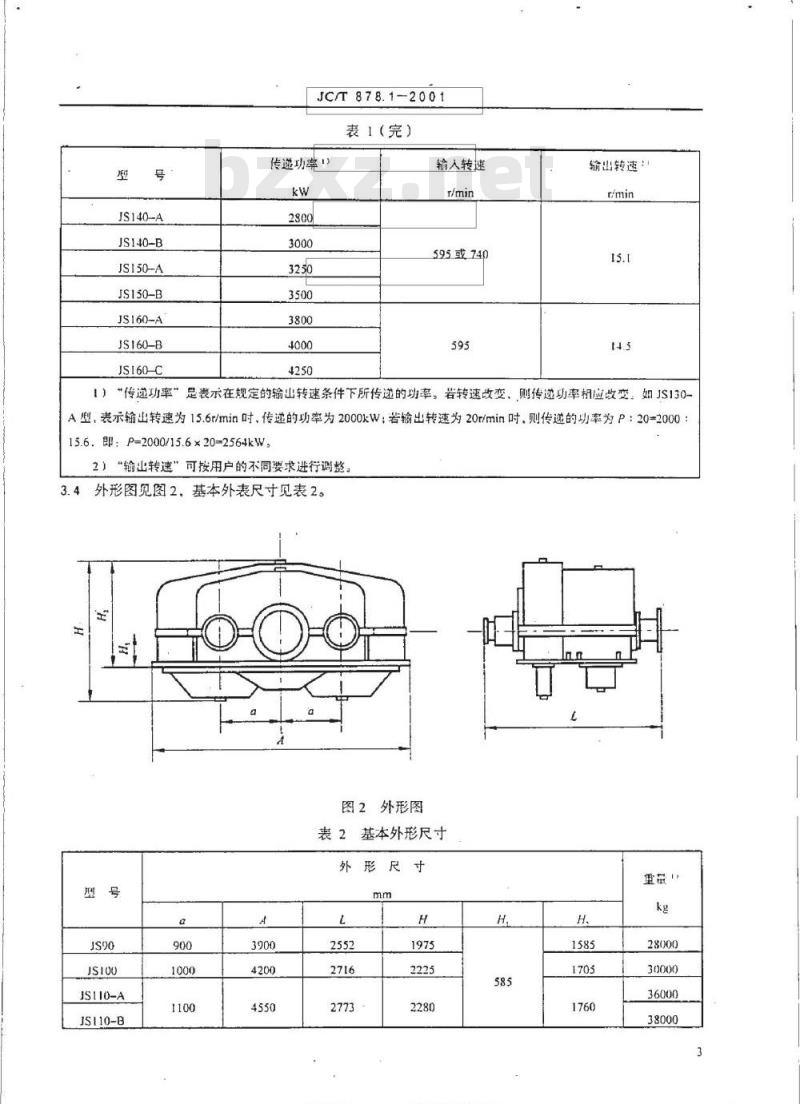

表1（完）
传递功率）
输人转速
595或740
输出转速：
！）“传递功率”是表示在规定的输出转速条件下所传逆的功率。若转速改变，则传递功率相应改变，如JS130-A型，表示输出转速为15.6r/min时，传递的功率为2000kW若输出转速为20r/min时，则传递的功率为P：20=2000：15.6.即：P=2000/15.6×20=2564kW。2）“输出转速”可按用户的不同要求进行调整，3.4外形图见图2.基本外表尺寸见表2。图2外形图
表2基本外形尺寸
外形尺寸
JSI0-A
JSI10-B
重虽！
JS120-A
JS120-B
JS130-A
JS130-B
JS130-C
JSI40-A
JS140-B
JS150-A
JSI50-B
JS160-A
JS160-B
JS160-C
JCT878.1-2001
表2（完）
外形尺寸
1）““重量”包括减速机及在用户安装找正用的随机工具、地脚螺栓、调整垫铁等的重量4技术要求
4.1基本要求
重量户
4.1.1减速机应符合本标准的规定，并按照经规定程序批准的设计图样和技术文件制造、安装和使用，4.1.2本标准未规定的原材料，外购件及加工、装配、安装等技术要求，均应符合国家标准、建材行业或机电行业等的有关通用标准规定。4.1.3图样上线性尺寸的未注公差：a）切削加.T面的线性尺寸未注公差不低于GB/T1804-1992中m级的要求。b）非切削加工面的线性尺寸未注公差不低于GB/T1804—1992中c级的要求。4.1.4焊接件应符合JC532的规定（另有规定者除外）：a）焊接件的尺寸极限偏差及角度极限偏差不低于JC532—1994中的B级的要求；b）焊接件的直线度及角度公差不低于JC5321994中的F级的要求；c）焊接接头的表面质量不低于JC532—1994中的Ⅱ级的要求。4.1.5锻件应符合JB/T4385的规定。4.1.6铸钢件应符合GB/T11352的规定。4.1.7机械加工零件的形状和位置公差的未注公差应不低于GB/T1184的要求。a）直线度、平面度、同轴度和对称度不低于GB/T1184—1996中K级的要求：b）其他项目要求不低于GB/T1184-1996中11级的要求。4.2整机性能要求
JC/T878.1-2001
4.2.1整机主要技术参数应适应系统工艺的要求。4.2.2润滑系统应配有联锁保护装置并满足减速机使用要求4.2.3密封应良好、不得有渗漏
空载时噪声不大于85dB（A）
在正常工况下，满负荷运行一年，齿面不得出现点蚀、剥落、折断等失效现象，减速机传动效率不小于97%。
减速机设计寿命应不小于10年。4.2.7
4.2.8减速机清洁度应符合JB/T7929的规定。4.3减速机主要质量指标和使用性能：4.3.1减速机工作环境温度为-20℃~45℃。4.3.2齿轮精度不低于GB/T10095—1988中的6级。4.3.3润滑方式：集中强制润滑。4.3.4润滑油压力为0.2MPa~0.4MPa，应装有超压报警装置。润滑用油应符合GB5903—1995中的N220~N320的要求。4.3.5
4.3.6密封面不得有渗漏现象。
4.3.7滑动轴承与轴颈接触面必须大于45°扇形角。4.3.8各支承点润滑油温度：采用滑动轴承时应不高于70℃：采用滚动轴承时应不高于80%℃.并应装有超温报警装置。
4.3.9运转时不允许出现异常振动、冲击、异响等现象。4.3.1012路温度巡检仪应向计算机控制系统提供各轴承温度经模拟转换的标准信号和报警系统所需的开关信号。
4.3.11减速机外表面漆膜应光滑、平整、牢固均匀、色泽一致，要求完全干燥，不得有起层和剥落并应符合JC/T402的规定。
4.3.12外观质量要求
产品外表面不得有明显的凸起、凹陷、粗糙不平和其他损伤。4.4主要零部件要求
4.4.1箱体
焊接结构，材质抗拉强度不低于GB/T700—1988中375N/mm2的碳素结构钢或GB/T1591-1994中的低合金结构钢，焊后应进行消除应力处理。焊不得有渗漏现象。焊接箱体应符合JC532-1994中的B级要求。
4.4.2齿轮
材质应采用不低于GB/T3077—1999中的20CrMnMo渗碳合金结构钢，热处理不低于GB/T85391987的MQ级，齿面硬度为58~62HRC，心部硬度为30~42HRC。4.4.3轴
材质应不低于GB/T699—1999中的45号钢要求，并进行调质处理，调质硬度不低于230HB。4.4.4轴承
滚动轴承设计寿命应不低于50000h，滑动轴承设计应符合GB/T8542—1987中2.2.7的规定。标准行业备
各类标准行业
JC/T878.1-2001
6.3型式检验应对本标准全部要求进行检验并应全部符合要求。6.4在试验过程中，如发生一般故障，充许及时排除后继续试验，标志、包装、运输和存
7.1减速机应具有标牌，出口产品标牌应有中外文对照，标牌上应标出：a）产品型号：
b）产品名称：
c）基本参数；下载标准就来标准下载网
d）出广编号：
e）产品重量；
f）制造厂名；
g）执行产品标准代号。
7.2减速机加工面应涂防锈油，防锈油有效期为自出厂之日起半年，并应保存在清洁、干燥和通风良好的场所。
7.3减速机根据运输条件可分开包装也可整体包装，包装箱应坚固，箱内应衬有防潮纸和塑料罩7.4包装箱外表面的标注及运输应符合JC/T406的规定，并应符合交通部门运输要求。准
o.hen.sam各类标准行业值料费下载中华人民共和国
建材行业标准
水泥工业用硬齿面
中心传动磨机减速机
Case-hardened central driving mill-reducerused in the cement industry
JCTT 878.12001
国家建筑材料工业局标准化研充所山版发行地址：北京朝阳区管庄
邮政编码：100024
版权专用不得翻印
开本880×1230
01/16印张3/+字致[6.0
2001年10月第一版2001年10月第一次印编号
