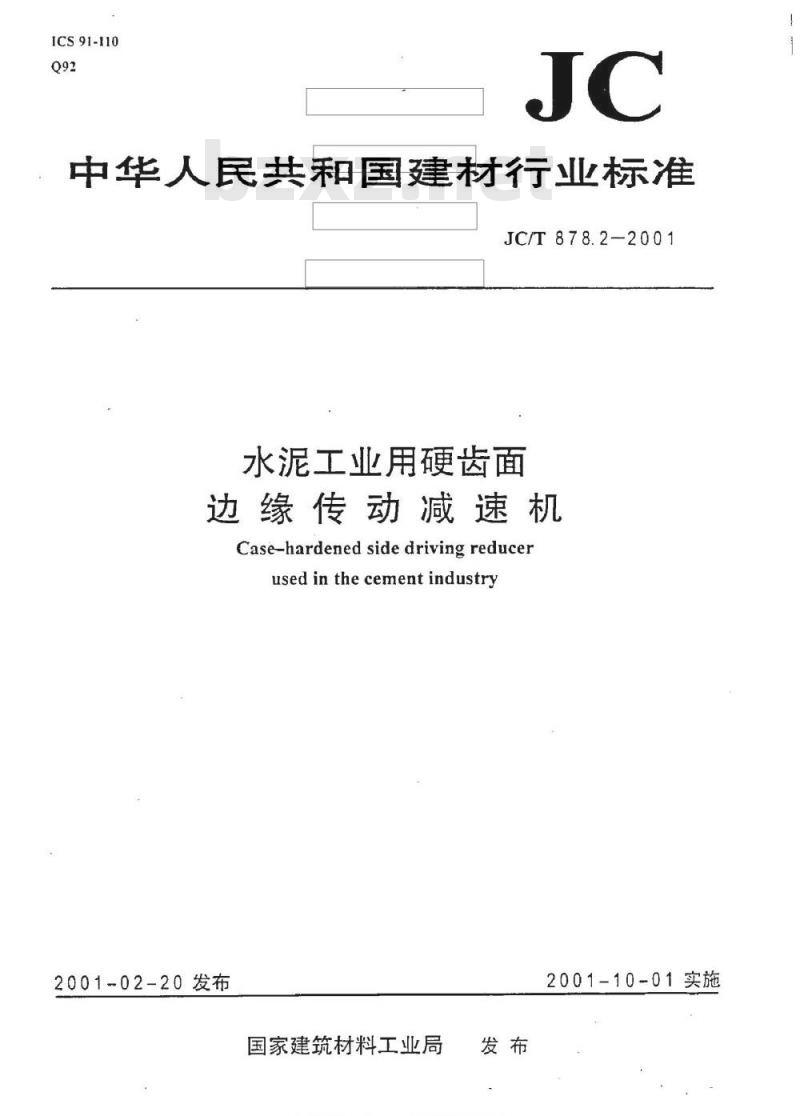

【建筑材料行业标准(JC)】 水泥工业用硬齿面边缘传动减速机

ICS91-110
中华人民共租国建材行业标准
JC/T 878.2-2001
水泥工业用硬齿面
边缘传动减速机
Case-hardened sidedriving reducerused in the cement industry
2001-02-20发布
国家建筑材料工业局
类标准行业料免费下带
提授国hne
2001-10-01实施
JC/T878.2—2001

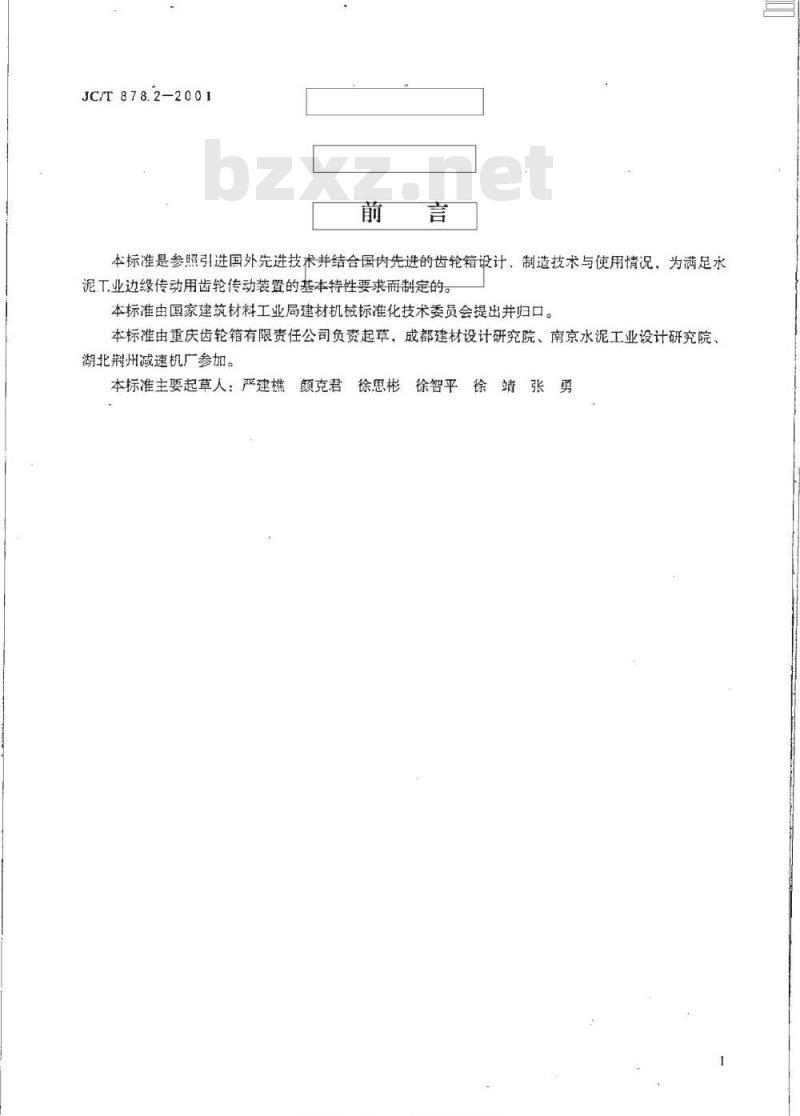

本标准是参照引进国外先进技术并结合国内先进的齿轮箱设计、制造技术与使用情况，为满足水泥工业边缘传动用齿轮传动装置的基本特性要求而制定的。本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准由重庆齿轮箱有限责任公司负责起草，成都建材设计研究院、南京水泥工业设计研究院、湖北荆州减速机广参加。
本标准主要起草人：严建樵颜克君徐思彬徐智平徐靖张勇1范围

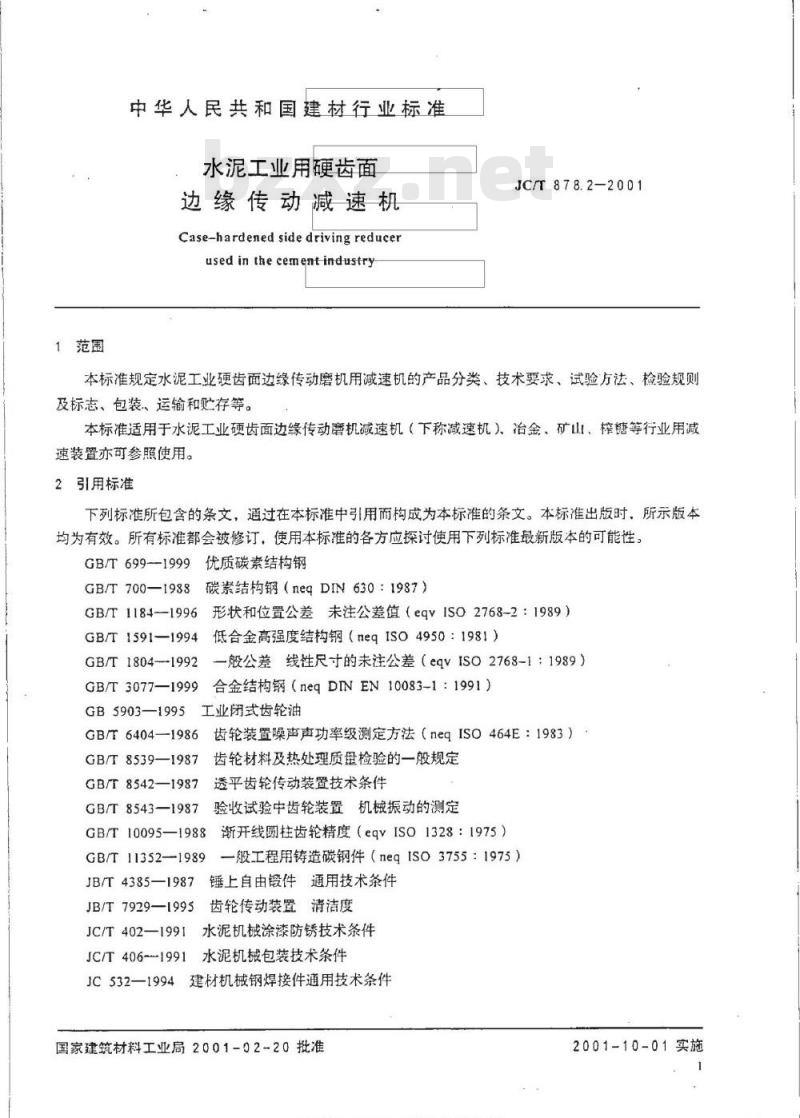

中华人民共和国建材行业标准
水泥工业用硬齿面
边缘传动减速机
Case-hardened side driving reducerused in the cement industry
JC/T 878.2—2001
本标准规定水泥工业硬齿面边缘传动磨机用减速机的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。本标准适用于水泥工业硬齿面边缘传动磨机减速机（下称减速机）、冶金、矿山、榨糖等行业用减速装置亦可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GBT699-1999优质碳素结构钢
GB/T700—1988碳素结构钢（neDIN630：1987）GB/T1184-1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1591—1994低合金高强度结构钢（negISO4950：1981）GB/T1804——1992—般公差线性尺寸的未注公差（eqvISO2768-1：1989）GB/T3077—1999合金结构钢（neqDINEN10083-1：1991）GB5903—1995工业闭式齿轮油
GB/r6404—1986齿轮装置噪声声功率级测定方法（neqISO464E：1983）GB/T8539—1987齿轮材料及热处理质量检验的—般规定GB/T8542—1987透平齿轮传动装置技术条件GB/T8543—1987验收试验中齿轮装置机械振动的测定GB/T10095—1988渐开线圆柱齿轮精度（eqyISO1328：1975）GB/T11352-1989—般工程用铸造碳钢件（negISO3755：1975）JB/T4385—1987锤上自由锻件通用技术条件JB/T7929—1995齿轮传动装置清洁度JC/T402—1991水泥机械涂漆防锈技术条件JC/T406--1991水泥机械包装技术条件JC532—1994建材机械钢焊接件用技术条件国家建筑材料工业局2001-02~20批准运准披换
各类标准行业修料免费下
2001-10-01实施

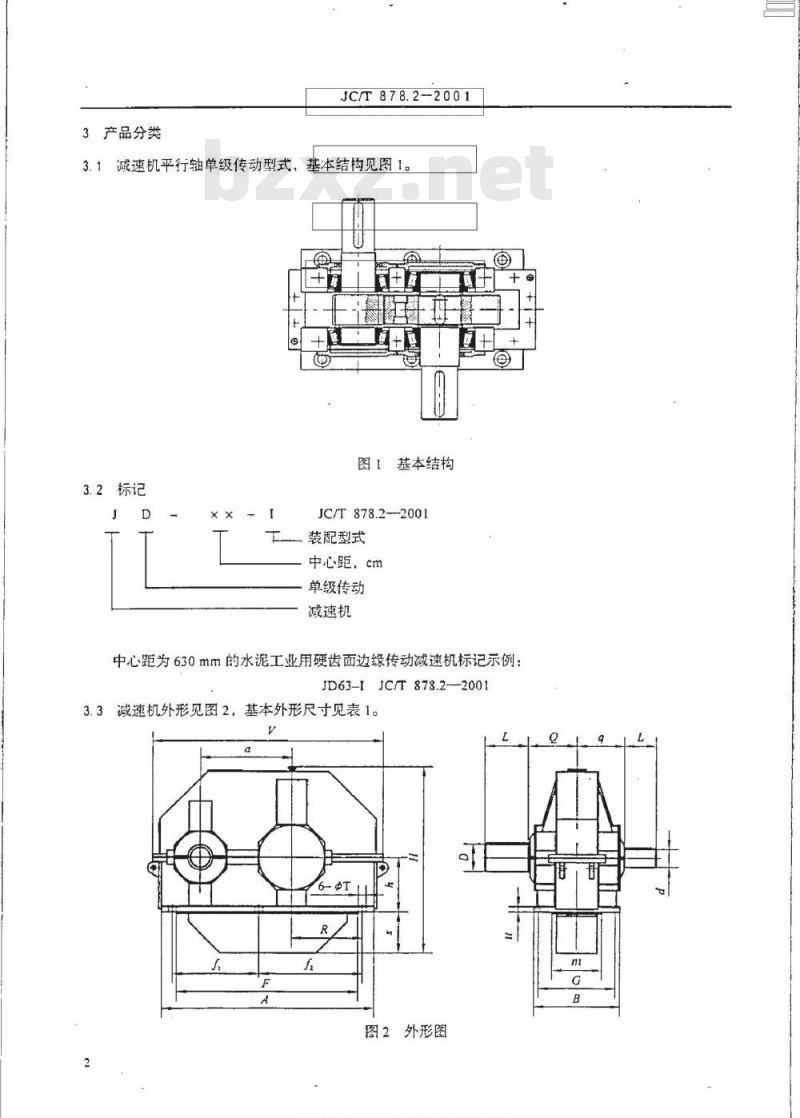

3产品分类
3.1减速机平行轴单级传动型式，3.2标记
JC/T878.2-2001
基本结构见图1。
图1基本结构
JC/T878.2-2001
装配型式
中心距，cm
单级传动
减速机
中心距为630mm的水泥工业用硬齿面边缘传动减速机标记示例：JD63-IJC/T878.2—2001
3.3减速机外形见图2，基本外形尺寸见表1。图2外形图
装配型式见图3
JC/T878.2-2001

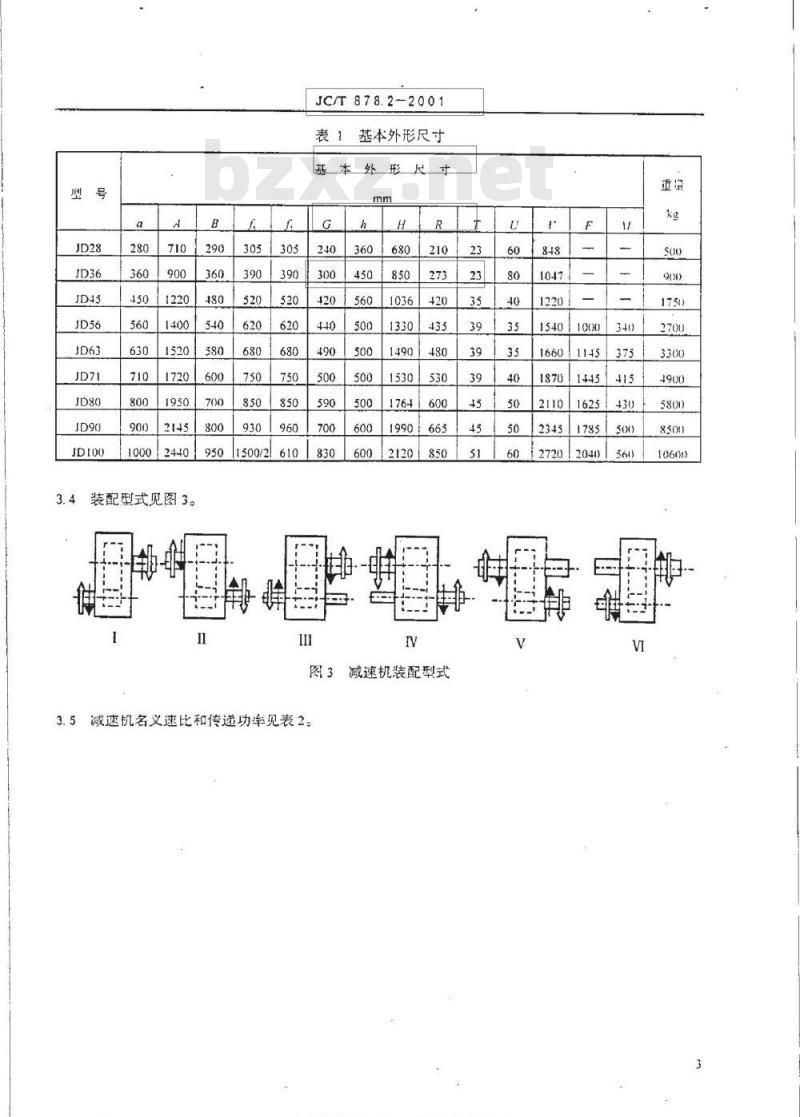

基本外形尺寸
外形尽
图3减速机装配型式
3.5减速机名义速比和传递功率见表2。V
JC/T878.2-2001
名义速比和传递功率
标准接授区-con各类标准行业备料免费下载率bZxz.net
4技术要求
4.1基本要求
JC/T878.2-2001
4.1.1减速机应符合本标准的规定，并按照经规定程序批准的设计图样和技术文件制造、安装和使用4.1.2本标准未规定的原材料，外购件及加工、装配、安装等技术要求，均应符合间家标准，建村行业或机电行业等的有关通用标准规定。4.1.3图样上线性尺寸的未注公差：a）切削加T面的线性尺寸未注公差不低于GB/工1804一1992中的m级要求b）非切削加T面的线性尺寸未注公差不低于GB/T1804—1992中的级要求4.1.4焊接件应不低于JC532中的规定（另有规定者除外）：a）焊接件的尺寸极限偏差及角度极限偏差不低于JC532—1994中的B级要求：b）焊接件的直线度及角度公差不低于JC532-1994中的F级要求；c）焊接接头的表面质量不低于JC532-1994中的Ⅱ级的要求，4.1.5锻件应符合JB/T4385的要求。4.1.6铸钢件按GB/T11352的要求。4.1.7机械加工零件的形状和位置公差的未注公差应不低于GB/T1184的要求。a）直线度、平面度、同轴度和对称度不低于GB/T1184一1996中K级的要求；b）其他项目要求不低于GB/T1184——1996中的1I级要求。4.2整机性能要求
4.2.1整机主要技术参数应适应系统工艺的要求。4.2.2润滑系统应配有联锁保护装置：并满足减速机使用要求，4.2.3密封应良好、不得有渗漏。4.2.4空载时噪声不大于85dB（A）4.2.5在正常T况下，满负荷运行一年，齿面不得出现点蚀、剥落、折断等失效现象4.2.6减速机传动效率不小于98.5%。4.2.7减速机设计寿命应不小于10年。4.2.8减速机清洁度应符合JB/T7929的要求。4.3减速机主要质量指标和使用性能4.3.1减速机工作环境温度为-20℃~45℃。4.3.2齿轮精度不低于GB/T10095--1988中的6级。4.3.3润滑方式：集中强制润滑，4.3.4润滑油压力为0.2MPa~0.4MPa，应装有超报警装置。4.3.5润滑用油应符合GB5903—1995中的N220-N320的要求。4.3.6密封面不得有渗漏现象。
4.3.7各支承点润滑油温度：滚动轴承温度应不高于80℃，并装有超温报警装置4.3.8运转时，不允许出现异常振动、冲击、异响等现象。4.3.912路温度检仪应向计算机控制系统提供各轴承温度经模拟转换的标准信号和报警系统所偏的开关信号
4.3.10减速机外表面漆膜应光滑、平整、牢固均勾、色泽一致，要求完全干燥。不得有起层和剥落并应符合JC/T402的要求。
类标准行业水
4.3.11外观质量要求
JC/T 878.2-2001
产品外表面不得有明显的凸起、口凹陷、粗糙不平和其他损伤
4.4主要专部件要求
441箱体
焊接结构，材质抗拉强度不低于GB/T700—1988中375N/mm2的碳紫结构钢或GB/T1591—1994中的低合金结构钢，焊后应进行消除应力处理，焊缝不得有渗漏现象。焊接箱体应符合JC532一1994中的B级要求，
4.4.2齿轮
材质应采用不低于GB/T3077—1999中的20CrMnMo渗碳合金结构钢，热处理不低于GB/T85391987的MQ级，齿面硬度为58~62HRC，心部硬度为30~42HRC。4.4.3轴
材质应不低于GB/T699一1999中的45号钢要求，并进行调质处理，调质硬度不低于230HB4.4.4轴承
滚动轴承设计寿命应不低于50000h，滑动轴承设计应符合GB/T8542—1987中2.2.7的规施5试验方法
5.1减速机在专用试验台上进行空载试验。5.2空载试验应按表3程序进行：表3空载试验程序
额定输入转速的百分比
运转时间
首利产品时问加倍
5.3在100%额定输入转速时，按GB/T6404规定的测试方法距减速机中分面四周1m处测量空载噪声（4.2.4)
5.4用数字万用表险测设定开关信号（4.3.9），5.5检查系统的润滑油压力（4.3.4）5.6
检查轴承温度（4.3.7）
观察各密封面有无渗漏现象（4.3.6）5.8按GB/T8543的方法检测减速机在运转过程中的振动、冲击等情况（4.3.8）5.9空载试验后减速机应拆检，检测齿轮的接触情况（4.1）。5.10
用百分表检测齿侧间隙（4.1）。5.11
负荷试验在使用现场实际运行中进行。JC/T878.2-2001
5.12各种负荷状况累计试验时间不少于100h5.13材质应出其检验报告。
6检验规则
减速机的检验分出厂检验和型式检验6.1出厂检验
6.1.1每台产品出厂检验应对4.3.1-.3.10的要求进行检验，并全部符合要求6.1.2产品应由制造厂质检部门检验合格后，出具产品合格证书。6.2减速机有下列情况之一时，应进行型式检验：a）新产品定型鉴定：
b）减速机进入正式生产后，每五年不少于一次；c）正式生产后，如结构、材料、工艺有重大改变，可能影响产品性能时：d）停产三年以上，恢复生产时；e）出厂检验结果与上次型式试验有较大差异时：f）国家质量监督机构提出型式检验要求时。6.3型式检验应对本标准全部要求进行检验并应全部符合要求，6.4在试验过程中，如发生一股故障，允许及时排除后继续试验。7标志、包装、运输和贮存
7.1减速机应具有标牌，出口产品标牌应有中外文对照、标牌上应标明：a）产品型号：
b）产品名称：
c）基本参数：
d）出厂编号：
e）产品重量；
f）制造厂名：
g）执行产品标准代号
7.2减速机加工面应涂防锈油，防锈油有效期为自出厂之日起半年，并应保存在清洁、1媒和通风良好的场所，
7.3包装箱应坚固，箱内应衬有防潮纸塑料罩。7.4包装箱外表面的标注及运输应符合JC/T406的规定，并应符合交通部门I运输要求能换观
各类标准行业备型童费
中华人民共和国
建材行业标准
水泥工业用硬齿面
边缘传动减速机
Case-hardened side driving reducerused in the cement industry
JC/T878.2-2001
国家建筑材料丰业局标佳化研究所出版发行地址：北京朝阳区管庄
邮政编码：100024
版权专用不得翻印
开本880×1230
2001年10月第一版
印张34
宁数16.30
2001年10月第次印
编号1134
改准技报菌m客基标准行业落料免费o
